No campo da comunicação por fibra óptica,
Cabos de fibra óptica
São como "cabos de dados especializados" que conectam dispositivos de comunicação óptica. Entre eles, os Patch Cords de Fibra Óptica SC/APC apresentam excelente desempenho de perda de retorno e alta estabilidade do sistema, tornando-os indispensáveis em cenários de transmissão óptica sensíveis à luz refletida, como redes de televisão a cabo (CATV) e redes ópticas passivas (PON).
Durante a transmissão por fibra óptica, quando o sinal óptico atinge a extremidade do conector, mesmo com uma conexão firme, uma pequena quantidade de luz é refletida. Essa luz refletida se mistura com o sinal original, causando distorção do sinal, redução da estabilidade e até mesmo danos ao equipamento emissor de luz.

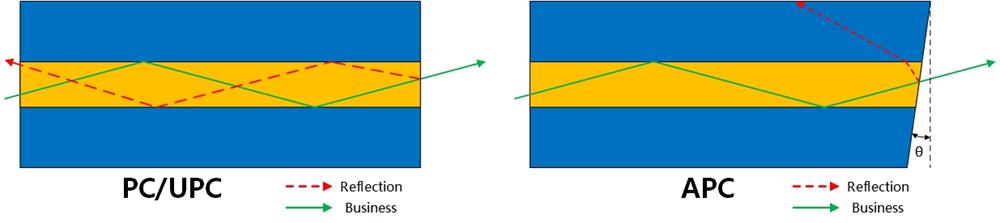

(Diferença na luz refletida entre PC/UPC e APC)
Atualmente, a corrente principal é a

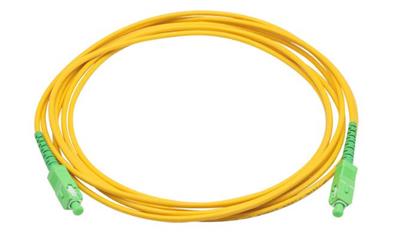

Cabo de fibra óptica SC/APC com ângulo de 8 graus
Seu princípio e função principal são basicamente os mesmos do cabo de fibra óptica SC/APC de 9 graus. No entanto, a perda de retorno do cabo de fibra óptica SC/APC de 9 graus pode atingir valores acima de -65 dB, o que significa que a luz refletida é atenuada a um nível quase insignificante. Ele é usado especificamente em sistemas de fibra óptica que exigem reflexão extremamente baixa e alta estabilidade de sinal.
(O SC/APC com ângulo de 8 graus será referido como SC/APC8 daqui em diante; o SC/APC com ângulo de 9 graus será referido como SC/APC9 daqui em diante;)
II. Diferenças entre os cabos de fibra óptica SC/APC8 e SC/APC9
Nota: Em princípio, os cabos de fibra óptica SC/APC8 e SC/APC9 não podem ser usados de forma interoperável pelos seguintes motivos:
-
Contato físico inadequado:
Ângulos incompatíveis impedem o alinhamento preciso dos núcleos de fibra dos dois conectores, levando a um aumento acentuado na perda (que pode subir de 0,2 dB para mais de 1 dB).
-
Risco de danos na face final:
A montagem com ângulos incompatíveis causa pressão de contato desigual na face da ponteira de cerâmica, resultando em arranhões e danos permanentes à face da cerâmica.
-
Degradação de desempenho:
Mesmo conexões de curta duração resultarão em uma queda significativa na perda de retorno, não atendendo aos requisitos de desempenho do sistema.
III. Características técnicas e cenários de aplicação
Os cabos de fibra óptica SC/APC8 e SC/APC9 possuem características como baixa perda de retorno, alta capacidade anti-interferência e desempenho estável, tornando-os indispensáveis em aplicações com alta exigência de estabilidade de sinal.
1. Conexão com equipamentos tradicionais de estilo japonês
Para conectar equipamentos em regiões onde o SC/APC9 é o padrão, como equipamentos tradicionais de transmissão óptica e equipamentos de rede de acesso local (incluindo OLT e repetidores ópticos) de fabricantes como a NTT do Japão, os produtos originais podem ter utilizado o mesmo tipo de interface. Nesse caso, os cabos de fibra óptica SC/APC9 devem ser selecionados para corresponder às especificações da interface do equipamento e garantir a transmissão normal do sinal.
2. Redes de acesso de fibra óptica FTTx
Seja para redes de fibra até o prédio (FTTB) ou fibra até a casa (FTTH), os cabos de fibra óptica SC/APC são amplamente utilizados para conectar OLTs (Terminais de Linha Óptica) em salas de computadores de operadoras e ONUs (Unidades de Rede Óptica/Modems Ópticos) na extremidade do usuário, devido à sua baixa reflexão e facilidade de instalação plug-and-play. Por exemplo, os cabos de fibra óptica SC/APC8 são padrão em projetos de acesso de banda larga, pois evitam que a luz refletida afete a estabilidade do sinal de banda larga, suportando transmissão de rede de alta velocidade de 1000 Mbps ou superior.
3. Sistemas de transmissão de sinais analógicos e de rádio e televisão (CATV)
Nas salas de servidores de TV a cabo (CATV) e satélite, os cabos de fibra óptica SC/APC são utilizados para conectar transmissores de sinal, divisores ópticos e amplificadores. Como os sinais analógicos são extremamente sensíveis a interferências por reflexão, a baixa perda de retorno característica do APC evita eficazmente o efeito fantasma e a oscilação na imagem. Por exemplo, na rede de transmissão principal da Rádio e Televisão da China (CRTV), os cabos de fibra óptica SC/APC8 substituíram completamente os cabos de fibra óptica PC tradicionais, garantindo a transmissão estável de canais de alta definição 4K.
4. Testes de fibra óptica de alta precisão, operação e manutenção.
Em testes de perda de enlace com OTDR (Refletômetro Óptico no Domínio do Tempo), verificação de perda após fusão de fibra óptica e diagnóstico de falhas em enlaces de comunicação, os cabos de fibra óptica SC/APC (de 8 ou 9 graus, dependendo do equipamento) são ferramentas essenciais. Por exemplo, ao testar enlaces de fibra óptica, o uso de cabos de fibra óptica SC/APC8 evita interferências nos sinais de teste causadas por luz refletida, permite localizar com precisão pontos de ruptura e perda anormal no cabo óptico e melhora a eficiência da operação e manutenção.
5. Controle Industrial e Comunicação Especial
-
Cenários industriais:
Em sistemas de sensoriamento por fibra óptica (como sensores de temperatura e pressão) nas indústrias de petróleo e energia, os cabos de fibra óptica SC/APC são usados para conectar sensores e controladores. A baixa reflexão característica evita erros de interpretação do sinal causados por interferências ambientais. Por exemplo, o sistema de monitoramento de temperatura de oleodutos em campos petrolíferos alcança um monitoramento preciso de ±0,1 °C por meio de cabos de fibra óptica SC/APC.
-
Comunicação especial:
Em enlaces de comunicação óptica de curta distância em áreas militares e aeroespaciais,
Cabos de fibra óptica SC/APC
São utilizadas para transmissão de sinais entre equipamentos devido à sua resistência à vibração e características de contato estáveis, podendo suportar temperaturas extremas (-40℃~85℃) e choques mecânicos.
IV. Resumo
Os cabos de fibra óptica SC/APC8 e SC/APC9 compartilham o mesmo princípio básico, alcançando excelente desempenho de perda de retorno e forte capacidade anti-interferência por meio da tecnologia APC angular, sendo adequados para cenários que exigem alta estabilidade de sinal. As principais diferenças entre eles residem no ângulo e na adaptação regional: o SC/APC8 é o padrão global, compatível com equipamentos na maioria das regiões; o SC/APC9 é exclusivo para equipamentos em cenários específicos. Deve-se observar que a interoperabilidade entre os dois é proibida. O uso padrão garante a operação eficiente e estável do sistema de transmissão óptica.
