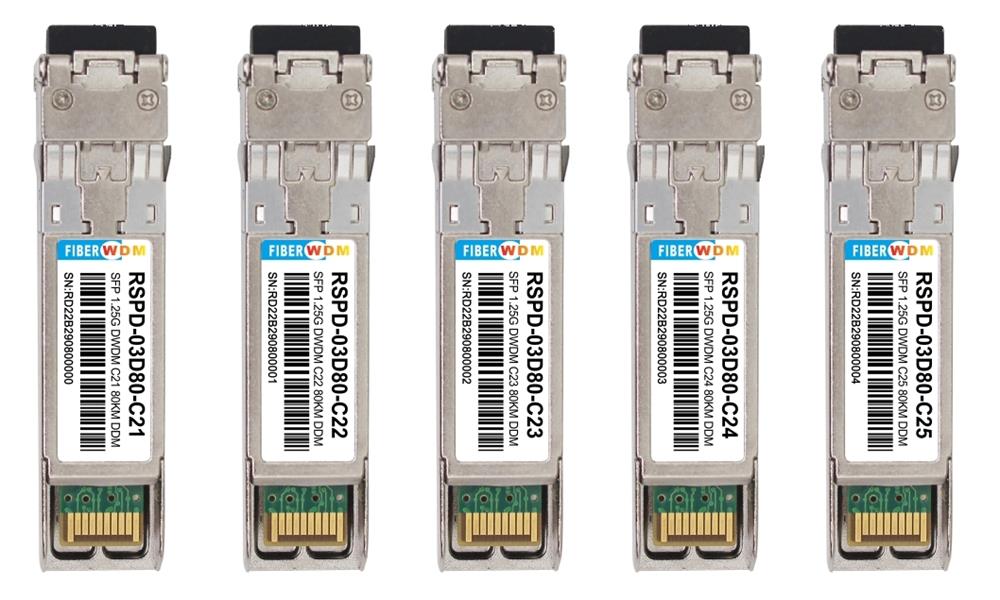

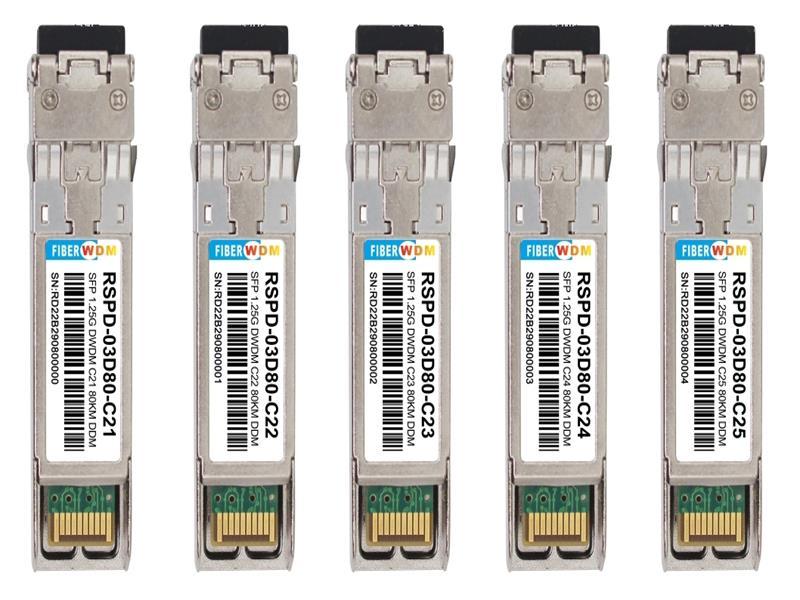

Conector a quente, duplex LC, +3,3 V, 100 GHz, DWDM refrigerado DFB e PIN, modo único

Características:

• Conexão a quente
• Conector LC duplex
• Taxa de dados de até 2,67 Gb/s

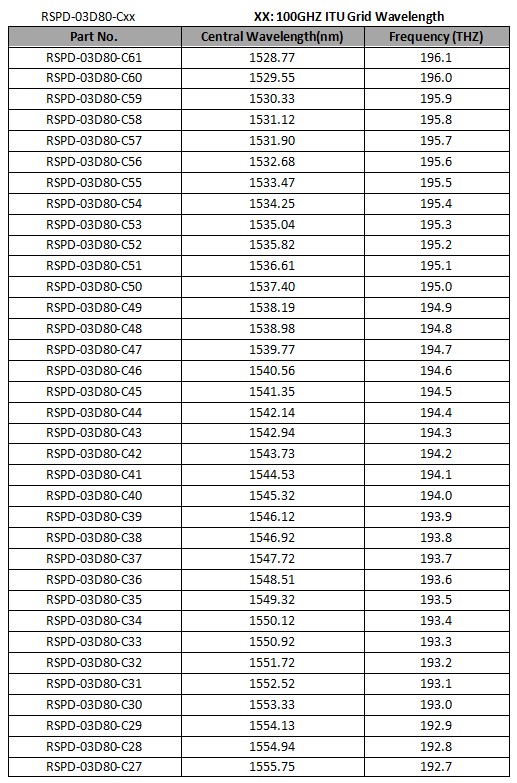

• Grade ITU de 100 GHz, Banda C
• Transmissor DWDM COOLED DFB, fotodetector PINTIA
• A rede SMF tem alcance de até 80 km.
• Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472.
• Fonte de alimentação: +3,3 V
• Consumo de energia < 1,5 W
• Faixa de temperatura: 0~ 70°C
• Em conformidade com a RoHS

Descrição:

O RSPD-03D80-Cxx da FIBERWDM é um módulo transceptor óptico de 1,25 Gb/s extremamente compacto para aplicações de comunicação óptica serial. O RSPD-03D80-Cxx converte um fluxo de dados elétricos seriais de 1,25 Gb/s em um sinal de saída óptico de 2,67 Gb/s e um sinal de entrada óptico de 1,25 Gb/s em fluxos de dados elétricos seriais de 1,25 Gb/s. A interface elétrica de alta velocidade de 2,67 Gb/s é totalmente compatível com a especificação SFI.

O transmissor DWDM COOLED DFB de alto desempenho e o receptor PINTIA de alta sensibilidade proporcionam desempenho superior para aplicações Ethernet em enlaces de até 80 km.

O módulo SFP é compatível com as normas SFF-8431 e SFF-8432. As funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado na norma SFF-8472.

O formato totalmente compatível com SFP oferece conexão a quente, facilidade de atualização das portas ópticas e baixa emissão de EMI.

Classificações máximas absolutas

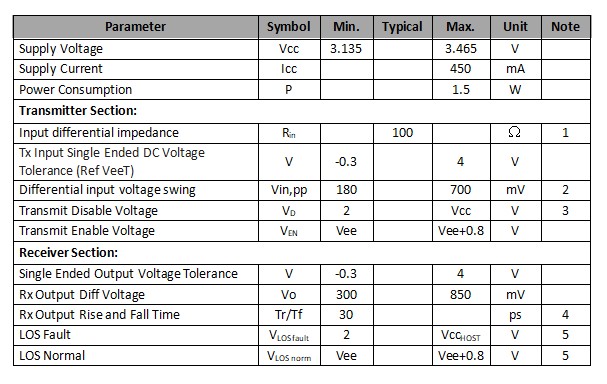

Características elétricas (TOP = 0 a 70 °C, VCC = 3,135 a 3,465 Volts)

Observação:

1. Conectado diretamente aos pinos de entrada de dados TX. Acoplamento CA dos pinos para o CI do driver do laser.

2. Conforme SFF-8431 Rev 3.0

3. Em terminação diferencial de 100 ohms.

4. 20% a 80%

5. LOS é uma saída de coletor aberto. Deve ser conectado a um resistor de pull-up de 4,7k a 10kΩ na placa principal. O funcionamento normal é lógico 0; a perda de sinal é lógico 1. A tensão máxima de pull-up é de 5,5V.

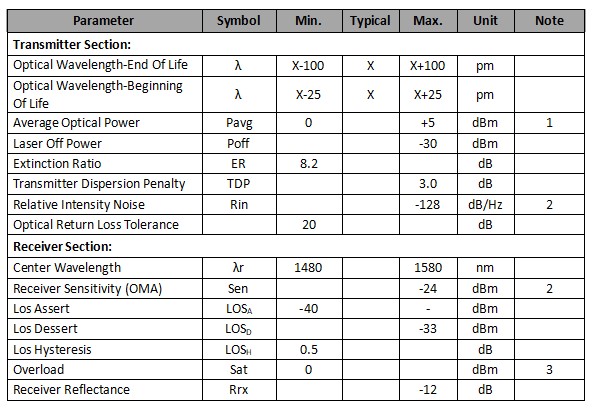

Parâmetros Ópticos (TOP = 0 a 70°C, VCC = 3,135 a 3,465 Volts)

Observação:

1. Os valores médios de potência são apenas informativos. Fibra Óptica

2. Reflexão de 12dB.

3. Sobrecarga do receptor especificada em OMA e sob a pior condição de estresse abrangente.

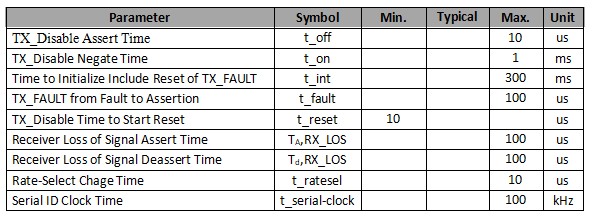

Características de temporização

Atribuição de Pino

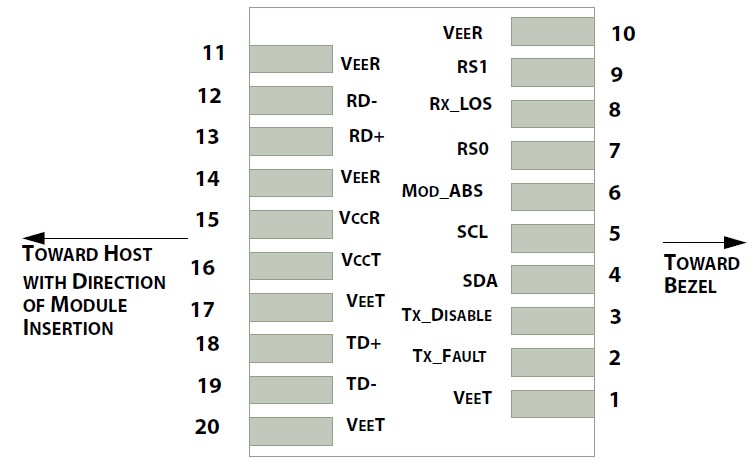

Diagrama da numeração e nomenclatura dos pinos do bloco de conectores da placa principal

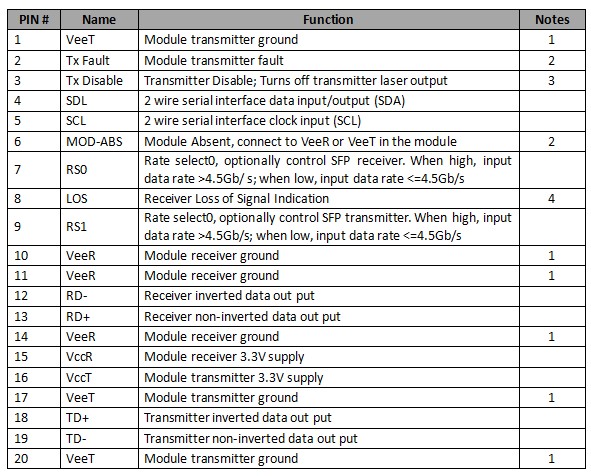

Definições de função de pino

Observação:

1. Os pinos de aterramento do módulo devem ser isolados da carcaça do módulo.

2. Este pino é um pino de saída de coletor/dreno aberto e deve ser conectado a um resistor de pull-up de 4,7K-10Kohms ao Host_Vcc na placa principal.

3. Este pino deve ser conectado ao VccT do módulo com um resistor de 4,7K-10Kohms.

4. Este pino é um pino de saída de coletor/dreno aberto e deve ser conectado a um resistor de pull-up de 4,7K-10Kohms ao Host_Vcc na placa principal.

Informações e gerenciamento da EEPROM do módulo SFP

Os módulos SFP implementam o protocolo de comunicação serial de 2 fios, conforme definido no SFP-8472. As informações de ID serial dos módulos SFP e os parâmetros do Monitor de Diagnóstico Digital (DDM) podem ser acessados através da interface I2C nos endereços A0h e A2h. O mapeamento da memória está apresentado na Tabela 1. As informações detalhadas de ID (A0h) estão listadas na Tabela 2, e a especificação do DDM está no endereço A2h. Para obter mais detalhes sobre o mapeamento de memória e as definições de bytes, consulte o SFP-8472, “Interface de Monitoramento de Diagnóstico Digital para Transceptores Ópticos”. Os parâmetros do DDM foram calibrados internamente.

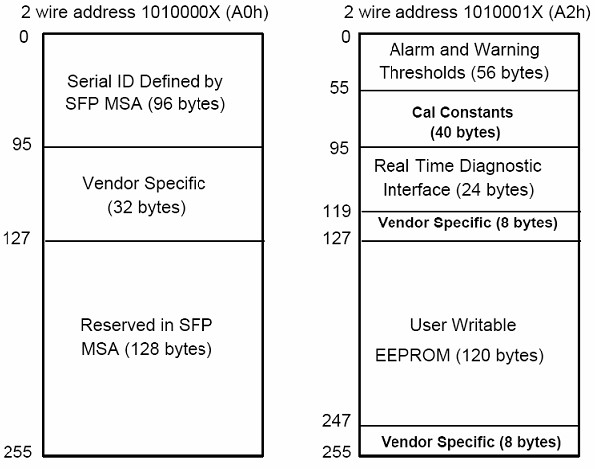

Tabela 1. Mapa de memória de diagnóstico digital (descrições específicas dos campos de dados)

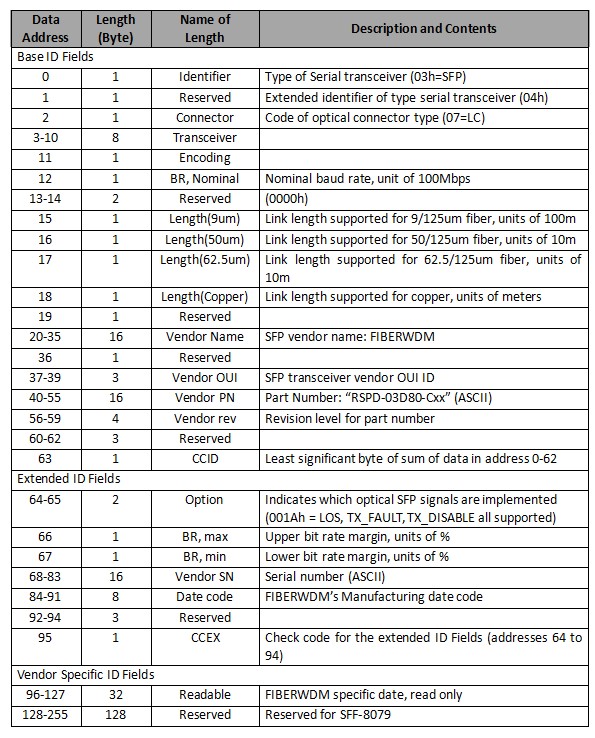

Tabela 2 - Conteúdo da memória de ID serial da EEPROM (A0h)

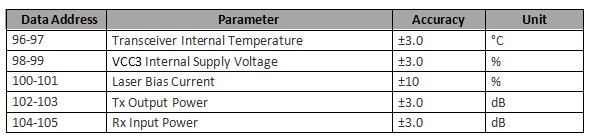

Características do monitor de diagnóstico digital

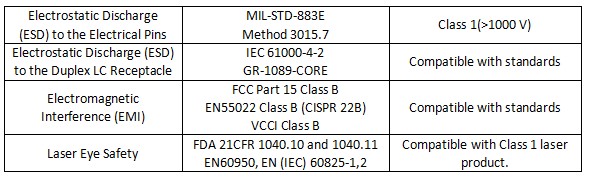

Conformidade regulatória

O RSPD-03D80-Cxx está em conformidade com os requisitos e normas internacionais de compatibilidade eletromagnética (EMC) e de segurança (consulte os detalhes na tabela a seguir).

Circuito recomendado

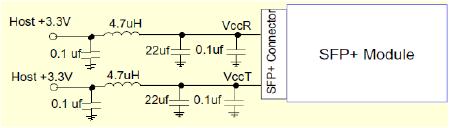

Circuito de alimentação recomendado para a placa-mãe

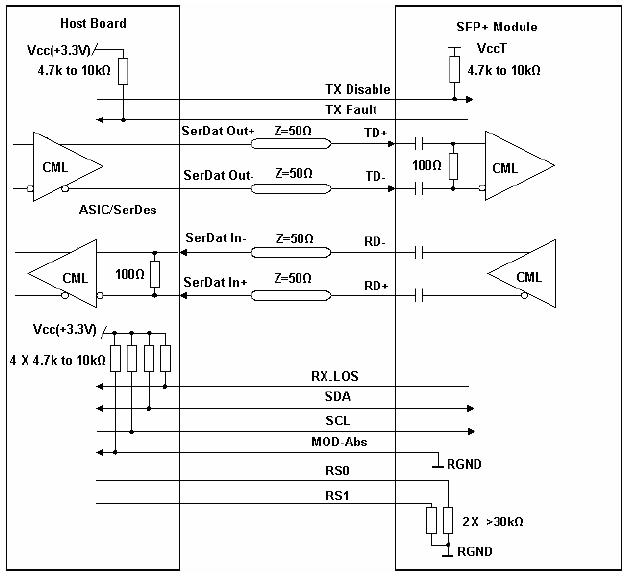

Circuito de interface de alta velocidade recomendado

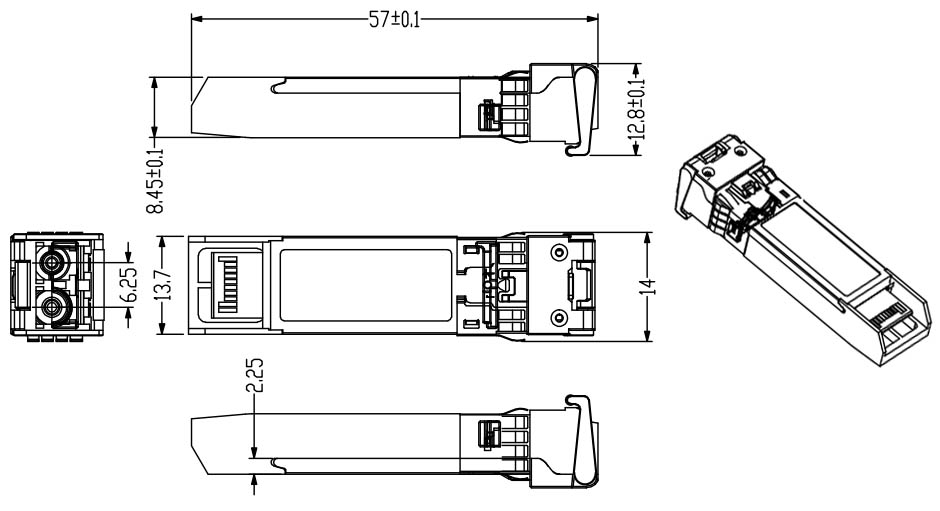

Dimensões Mecânicas

Informações sobre o pedido:
