Solução de transmissão por divisão de onda 100G

(Fiberwdm Todos os direitos reservados)

Palavras-chave: Transmissão Multiplex 100Gï¼Transmissão por divisão de comprimento de onda 100Gï¼Transmissão óptica coerenteï¼O-bandï¼C-bandï¼ 200G DCO

A tecnologia de transmissão por divisão de comprimento de onda 100G é uma tecnologia de transmissão óptica de alta velocidade, que usa tecnologia de multiplexação por divisão de comprimento de onda (WDM) para obter transmissão de sinal óptico de vários comprimentos de onda em uma única fibra, melhorando muito a capacidade de transmissão da fibra . A seguir estão algumas soluções de Fiberwdm na transmissão por divisão de comprimento de onda de 100G.

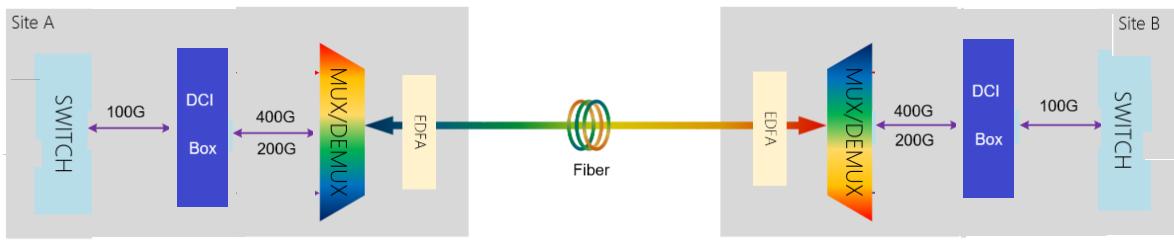

Solução de transmissão óptica coerente DCI 400G/200G:

Descrição do projeto:

Lado do cliente: QSFP28 100G, suportando SR4/LR4

Lado da linha: módulo óptico coerente DWDM DCO CFP2 400G ou 200G

Suporte 2*100G(QSFP28) A 1*200G(CFP2)

Suporte 4*100G(QSFP28) A 1*400G(CFP2)

Adequado para transmissão de longa distância 100G

Capacidade máxima: 64*400G ou 96*200G

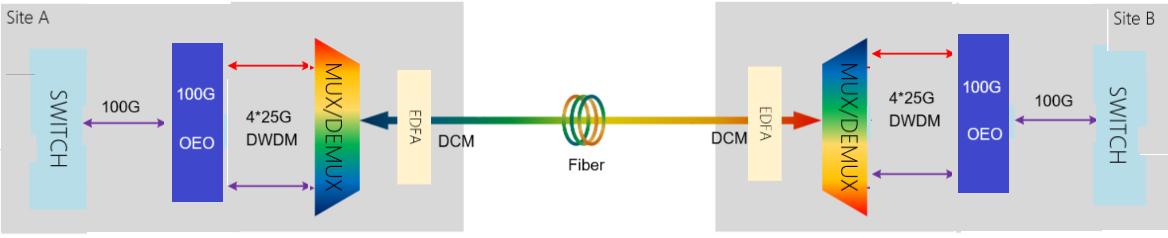

Solução de transmissão de 100G a 4*25G:

Descrição do projeto:

Lado do cliente: QSFP28 100G, suportando SR4/LR4

Lado da linha: módulo óptico 25G DWDM

É adequado para transmissão de 100G em até 80 km

São necessários amplificadores ópticos DCM e EDFA

Capacidade máxima: 24*100G (fibra dupla) ou 12*100G (fibra única)

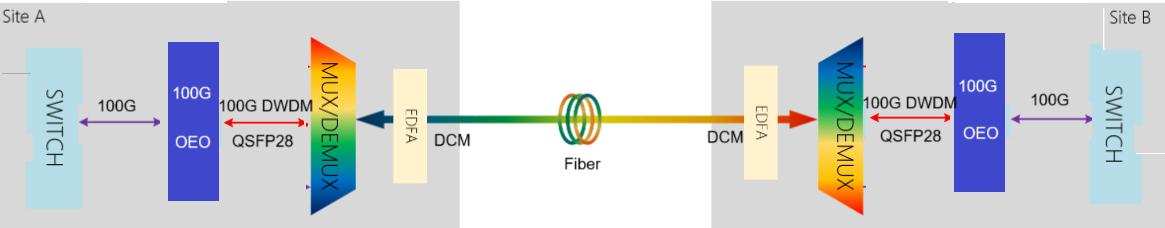

Solução de módulo óptico de banda C QSFP28 100G DWDM:

Descrição do projeto:

Lado do cliente: QSFP28 100G, suportando SR4/LR4

Lado da linha: módulo óptico QSFP28 100G DWDM;

O módulo óptico QSFP28 100G DWDM pode ser conectado diretamente ao switch, não pode usar a placa 100G OEO

É adequado para transmissão de 100G em até 80 km

Amplificadores ópticos TDCM e EDFA são necessários

Existem atualmente 2 tipos de módulos ópticos QSFP28 100G DWDM:

Módulo óptico de interface CS de comprimento de onda duplo, ocupando dois comprimentos de onda DWDM, banda C 100GHz, capacidade máxima de transmissão de 20*100G

Módulo óptico de interface LC de comprimento de onda único, banda C 100 GHz, capacidade máxima de transmissão 40 x 100 G

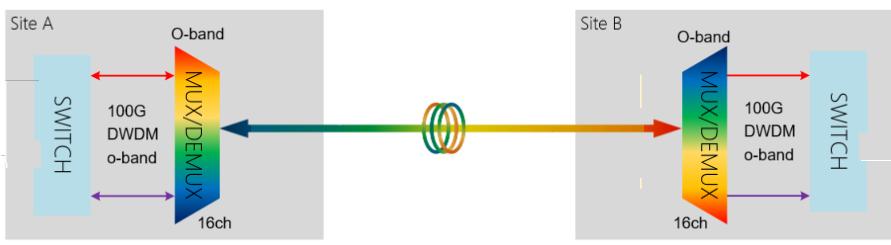

Solução de módulo óptico de banda O QSFP28 100G DWDM:

Descrição do projeto:

O módulo óptico DWDM de banda O QSFP28 100G pode se conectar diretamente ao switch.

A distância máxima de transmissão é de 40KM

Capacidade máxima de transmissão 16*100G (fibra dupla)

Fiberwdm tem muitos anos de experiência em fabricação na indústria de comunicação óptica, pesquisa e desenvolvimento independentes e produção de equipamentos de transmissão por divisão de comprimento de onda, totalmente utilizados em data centers, transmissão óptica de energia, interconexão de data centers de bancos financeiros e outros campos, produtos abrangem: CWDM, DWDM, DCI Box (400G, 200G), EDFA, OLP, amplificador Raman e outros subsistemas de transmissão óptica de sistema completo podem atender às necessidades de transmissão de fibra dupla, transmissão de fibra única, transmissão de longa distância transmissão, transmissão de rede em anel e vários cenários de aplicação.
