O multiplexador/demultiplexador DWDM de 32 canais e 150 GHz foi projetado pela FIBERWDM, com comprimento de onda de C14-H60 (1566,31 nm a 1529,16 nm), em conformidade com a grade ITU de 150 GHz, maximizando a capacidade da faixa da banda C.
O DWDM de 32 canais a 150 GHz é um dispositivo DWDM totalmente passivo, que suporta baixa perda de inserção (portas de comprimento de onda < 6,0 dB) e suporta operações de 800G x 32 canais em um sistema de transferência DWDM.
Multiplexador/Demultiplexador DWDM de 32 canais e 150 GHz C14-H60 (1566,31 nm - 1529,16 nm) com porta de monitor, rack LC/UPC 1U
O multiplexador/demultiplexador DWDM de 32 canais e 150 GHz foi projetado pela FIBERWDM, com comprimento de onda de C14-H60 (1566,31 nm a 1529,16 nm), em conformidade com a grade ITU de 150 GHz, maximizando a capacidade da faixa da banda C.
O DWDM de 32 canais a 150 GHz é um dispositivo DWDM totalmente passivo, que suporta baixa perda de inserção (portas de comprimento de onda < 6,0 dB) e suporta operações de 800G x 32 canais em um sistema de transferência DWDM.

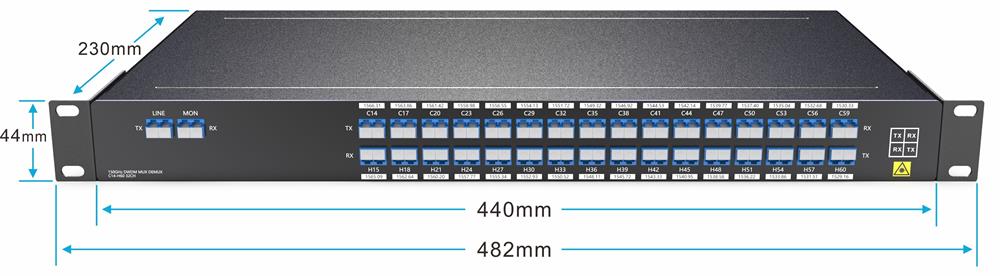

Painel do produto
Multiplexador/Demultiplexador DWDM de 32 canais e 150 GHz
A porta Mon serve para monitoramento de links de rede ou de energia, facilitando a solução de problemas sem afetar o tráfego.
Link de linha

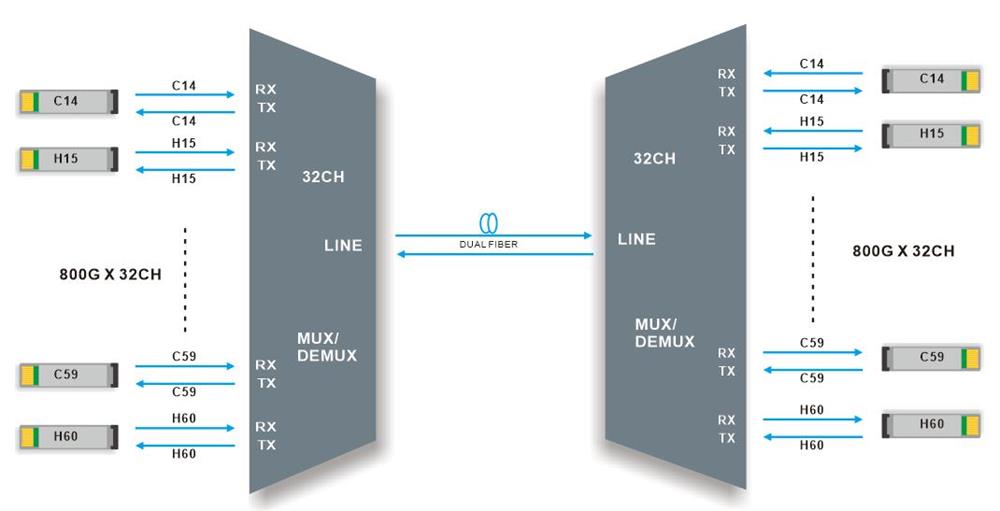

Multiplexador/Demultiplexador DWDM de 32 canais com transmissão de fibra dupla.
Multiplexador/Demultiplexador DWDM de 32 canais, suporta 32 canais de diferença de 800G em duas fibras ópticas para transmissão ponto a ponto. Funciona em sistemas de transferência IDC.
Especificações do produto
| Comprimento de onda | 1566,314nm-1529,163nm | Espaçamento entre canais | 150 GHz |
| Banda de passagem do canal | ±0,5 nm | Tecnologia | AAWG (topo plano) |
| Perda de inserção | ≤6,0dB | Perda de link | ≤12dB |
|
Precisão do comprimento de onda central |
±0,05 nm | Diafonia total | ≥5dB |
| Largura de banda de -0,5 dB | ≥90GHz | Largura de banda de -3dB | ≥150GHz |
| Perda de retorno | ≥ 40dB | Diretividade | ≥ 40dB |
|
Dispersão do Modo de Polarização |
≤ 1,0ps | Perda dependente da polarização | ≤ 0,7 dB |
| Isolamento de canal na frequência central |
Adjacente ≥ 15dB
Não adjacentes ≥ 30dB |
Temperatura |
Faixa de temperatura de operação: -5 a 65°C Armazenamento: -40 a 85 °C |

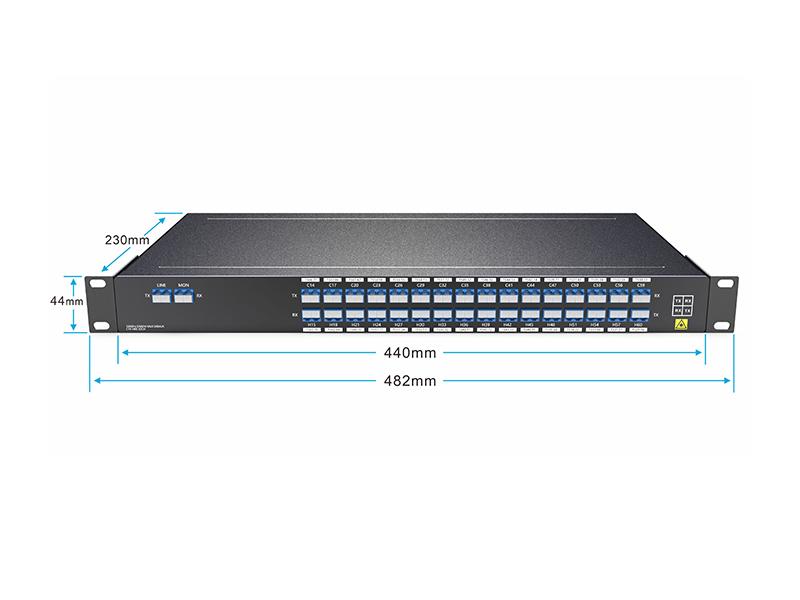

| Peso líquido | 3,5 kg | Dimensões (A x L x P) | 44*440*230mm |
Nota: Especificado com conectores.
Plano Hannel 32Port AWG - Na rede

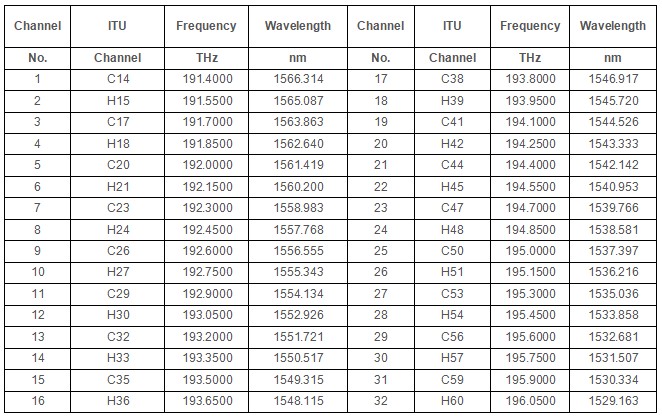

Tabela 1: Lista de canais: Bandas de passagem para AAWG de 32 canais
Informações do pacote
Rack DWDM de 32 canais, 19 polegadas, 1U
Informações sobre o pedido
| Nº do produto | Descrição do produto |
| DMD32-1U01-150GHZ-M-C14H60 | Multiplexador/Demultiplexador DWDM C14-H60 de 32 canais e 150 GHz (1566,314 nm - 1529,163 nm) com porta de monitor, LC/UPC, rack 1U. |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
