O multiplexador/demultiplexador DWDM de 8 canais de 150 GHz foi projetado pela FIBERWDM, com comprimento de onda de C14-H24 (1566,314 nm a 1557,768 nm), em conformidade com a grade ITU de 150 GHz, maximizando a capacidade da faixa da banda C.
O DWDM de 8 canais a 150 GHz é um dispositivo DWDM totalmente passivo, que suporta baixa perda de inserção (portas de comprimento de onda < 2,4 dB) e suporta sistemas de transferência DWDM de 800 Gbps x 8 canais.
Multiplexador/Demultiplexador DWDM de 8 canais de 150 GHz C14-H24 (1566,314 nm - 1557,768 nm) com porta de monitor, LC/UPC, caixa LGX e rack 1U de 4 slots.
O multiplexador/demultiplexador DWDM de 8 canais de 150 GHz foi projetado pela FIBERWDM, com comprimento de onda de C14-H24 (1566,314 nm a 1557,768 nm), em conformidade com a grade ITU de 150 GHz, maximizando a capacidade da faixa da banda C.
O DWDM de 8 canais a 150 GHz é um dispositivo DWDM totalmente passivo, que suporta baixa perda de inserção (portas de comprimento de onda < 2,4 dB) e suporta sistemas de transferência DWDM de 800 Gbps x 8 canais.

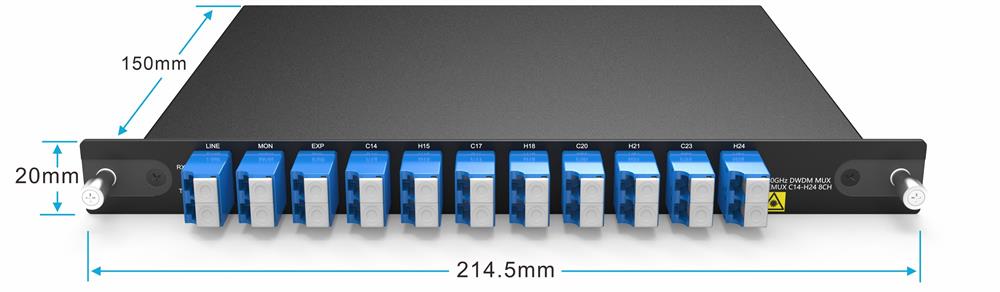

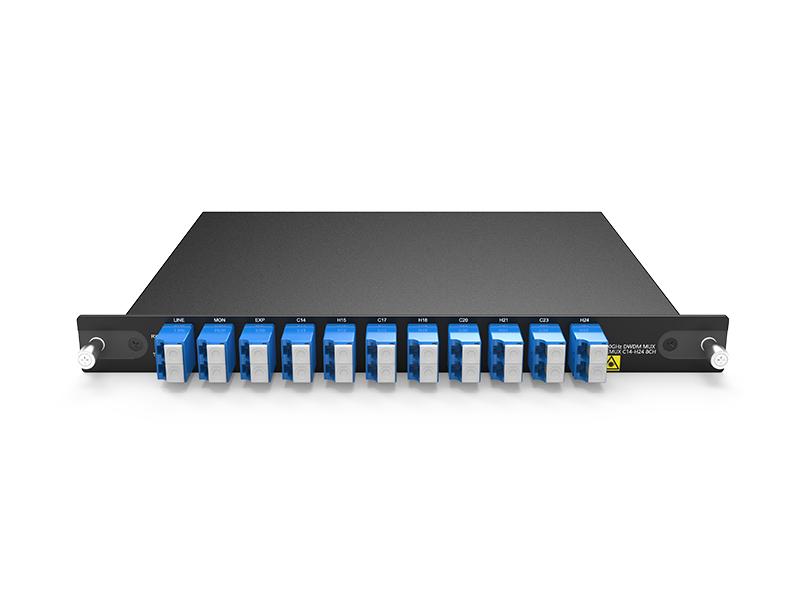

Painel do produto

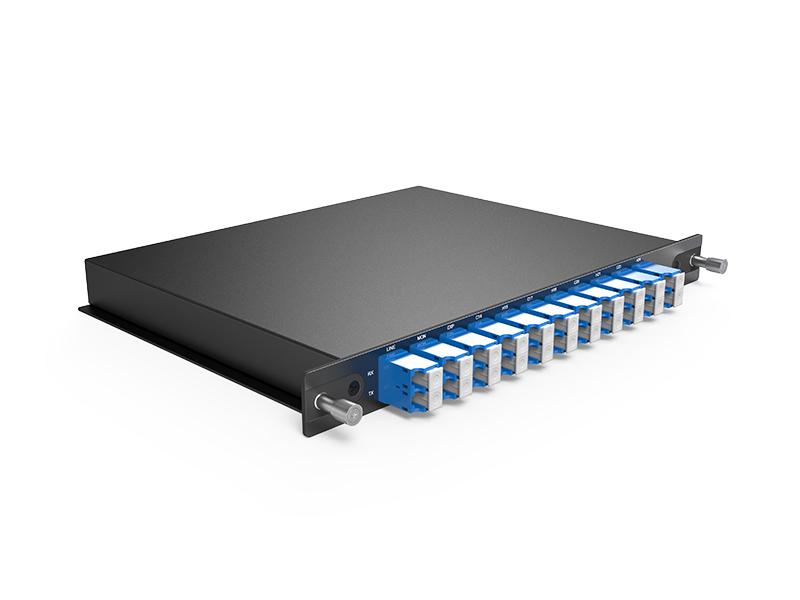

Multiplexador/Demultiplexador DWDM de 8 canais e 150 GHz
A porta Mon serve para monitoramento de links de rede ou de energia, facilitando a solução de problemas sem afetar o tráfego.
Link de linha
Multiplexador/Demultiplexador DWDM de 8 canais Transmissão de fibra dupla
Multiplexador/Demultiplexador DWDM de 8 canais, suporta 8 canais de diferença de 800G em duas fibras ópticas para transmissão ponto a ponto. Funciona em sistemas de transferência IDC.
Especificações do produto
| Comprimento de onda | 1566,314-1557,768nm | Espaçamento entre canais | 150 GHz |
| Banda de passagem do canal | ±0,5 nm | Tecnologia | TFF |
| Perda de inserção | ≤2,4dB | Perda de link | ≤3,5dB |
|
Precisão do comprimento de onda central |
±0,05 nm | Diafonia total | ≥5dB |
| Largura de banda de -0,5 dB | ≥90GHz | Largura de banda de -3dB | ≥150GHz |
| Perda de retorno | ≥ 40dB | Diretividade | ≥ 40dB |
|
Dispersão do Modo de Polarização |
≤ 1,0ps | Perda dependente da polarização | ≤ 0,7 dB |
| Isolamento de canal na frequência central |
Adjacente ≥ 30dB
Não adjacentes ≥ 45dB |
Temperatura |
Faixa de temperatura de operação: -40 a 85°C Armazenamento: -40 a 85 °C |
| Peso líquido |
Caixa LGX: 0,5 kg Rack de 4 slots 1U: 2,5 kg |
Dimensões |
Caixa LGX: 214,5*150*20mm Rack 1U: 440*160*44mm |
Nota: Especificado com conectores.

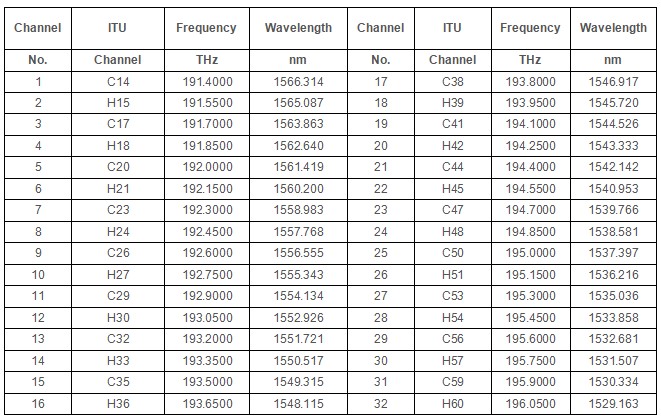

Plano de canais
Informações do pacote

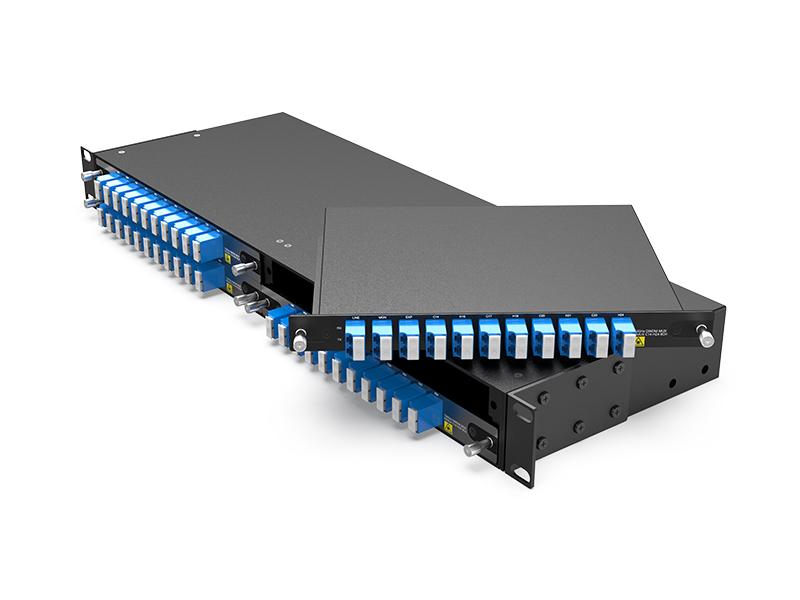

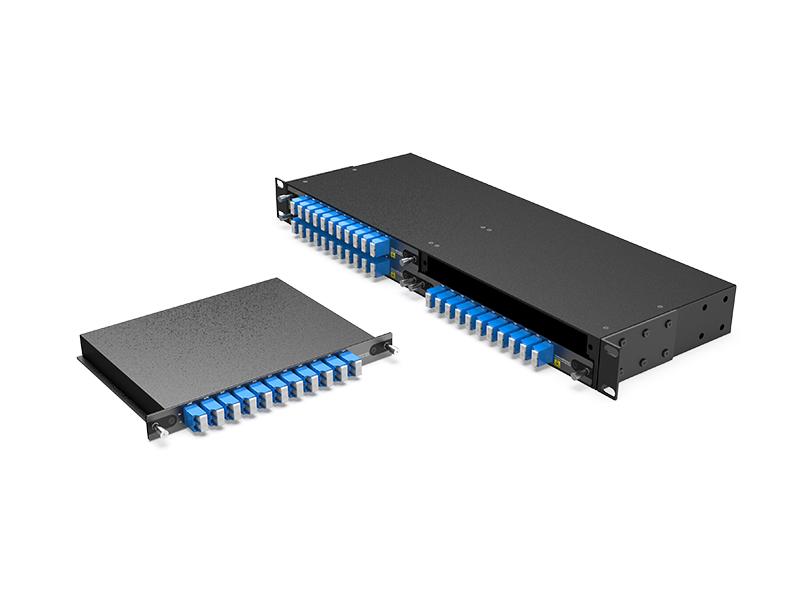

LGX BOX Plug in Rack de 4 slots 1U

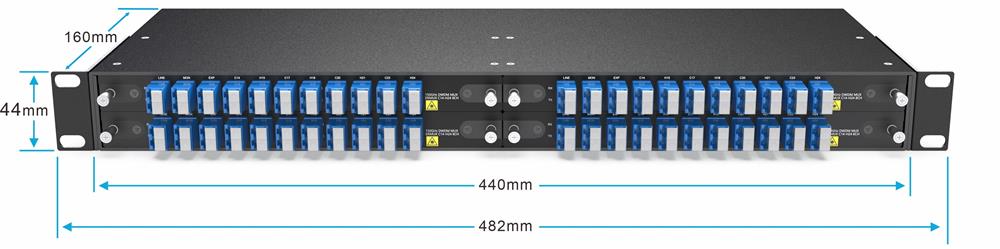

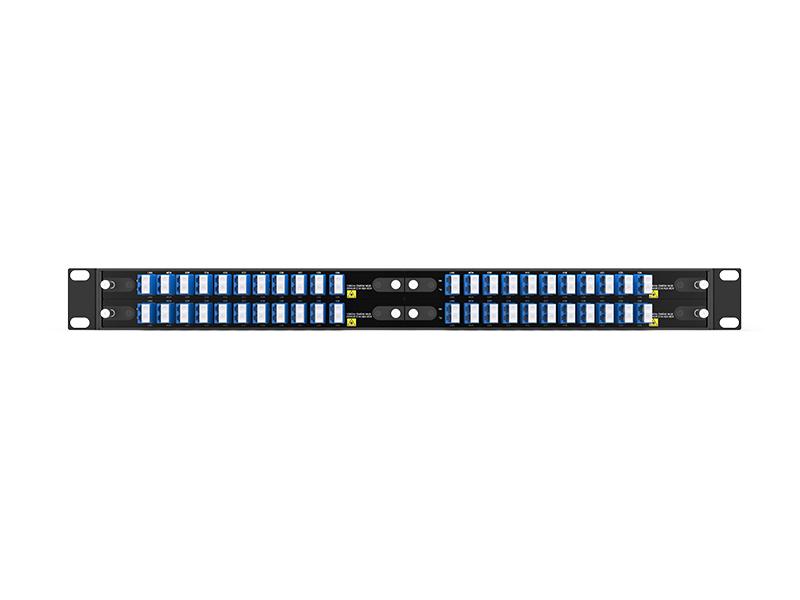

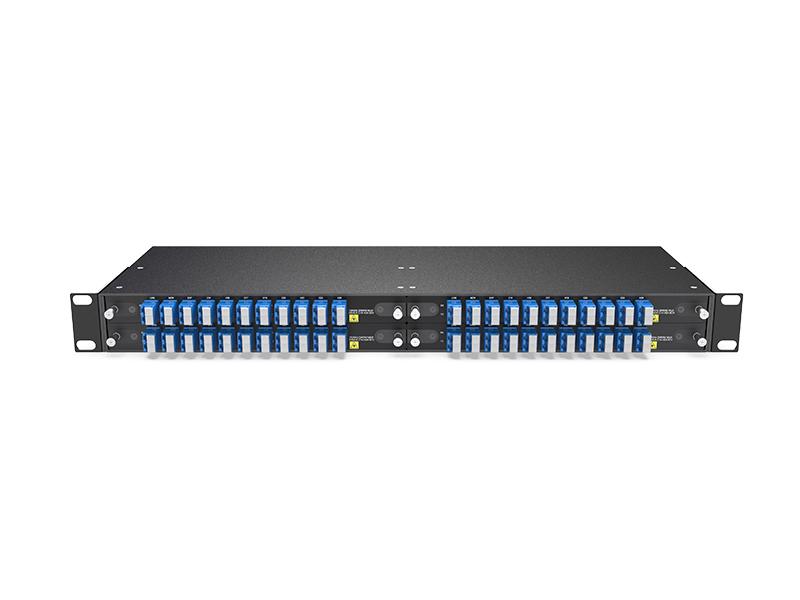

Rack de 4 slots 1U para LGX BOX
Informações sobre o pedido
| Nº do produto | Descrição do produto |
| DMD8-LGX01-150GHZ-M-C14H24 | Multiplexador/Demultiplexador DWDM de 8 canais de 150 GHz C14-H24 (1566,314 nm - 1557,768 nm) com porta de monitor, conector LC/UPC, caixa LGX de 214,5 x 150 x 20 mm |
| 1U02-4LGX | Rack de 19 polegadas 1U com 4 slots para caixa Plug-in LGX, 440*160*44mm |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
