O transceptor OSFP1600 2xDR4 de 1600G foi projetado para transmitir e receber links de dados ópticos seriais com taxas de até 212,5 Gbps (por canal) utilizando modulação PAM4 em fibra monomodo. Trata-se de um módulo transceptor compacto, hot-pluggable, integrado com um modulador Sipho de alto desempenho. É compatível com as especificações Ethernet de 1600G e com a MSA OSFP.

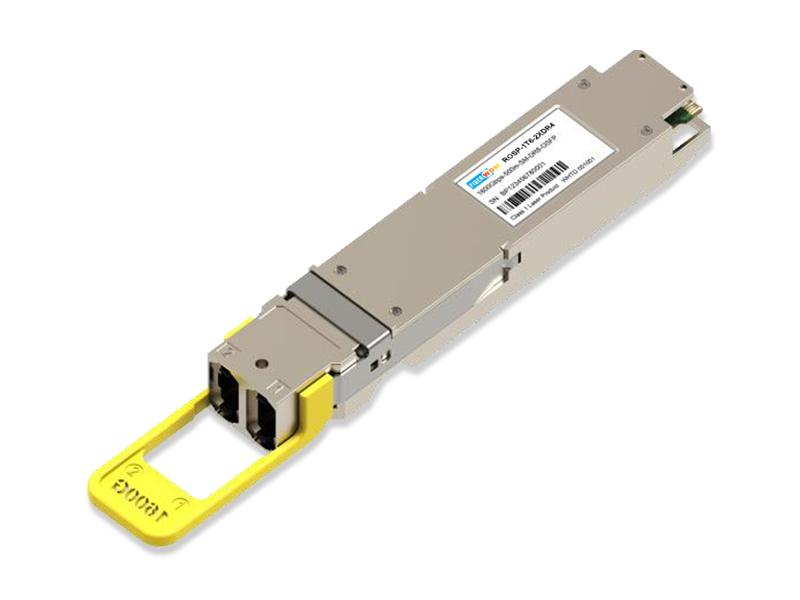

Transceptor Óptico OSFP1600 2xDR4 500M 1.6T de 1600G
RO-1T6-2DR4
O transceptor OSFP1600 2xDR4 de 1600G foi projetado para transmitir e receber links de dados ópticos seriais com taxas de até 212,5 Gbps (por canal) utilizando modulação PAM4 em fibra monomodo. Trata-se de um módulo transceptor compacto, hot-pluggable, integrado com um modulador Sipho de alto desempenho. É compatível com as especificações Ethernet de 1600G e com a MSA OSFP.
Características
|
Aplicações
|
Padrões
|
Especificações
(Testado nas condições de operação recomendadas, salvo indicação em contrário)
|
Parâmetro |
Min |
Tipo |
Máximo |
Unidade |
Notas |
|
Características de transmissão |
|||||
|
Taxa de sinalização |
106,25 -50ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Formato de modulação |
PAM4 |
||||
|
Comprimento de onda |
1304,5 |
1311 |
1317,5 |
nm |
|
|
Taxa de supressão de modo lateral (SMSR) |
30 |
dB | |||
|
Potência média de lançamento |
-3,3 um |
4 |
dBm |
||
|
Amplitude de Modulação Óptica Externa (OMA) exterior ) |
4.2 |
dBm |
|||
|
Amplitude de Modulação Óptica Externa (OMA) exterior ) |
|||||
|
para TDECQ < 0,9 dB |
-0,3 |
dBm |
|||
|
para 0,9 dB ≤max(TECQ,TDECQ) ≤ 3,4 dB |
-1,2 + máx(TECQ,TDECQ) |
dBm |
|||
|
Transmissor e fechamento do olho de dispersão para PAM4(TDECQ) |
3.4 | dB | |||
|
Taxa de extinção |
3,5 |
dB |
|||
|
Tempo de transição do transmissor |
8 |
ps |
|||
|
Potência média de lançamento do transmissor DESLIGADO |
-15 |
dBm |
|||
|
ENXÁGUE 21,4 OMA |
-139 |
dB/Hz |
|||
|
tolerância de perda de retorno óptico |
21,4 |
dB |
|||
|
Reflectância do transmissor |
-26 |
dB |
|||
|
Receber características |
|||||
|
Taxa de sinalização |
106,25 -50ppm |
106,25 |
106,25 +50ppmc |
GBd |
|
|
Formato de modulação |
PAM4 |
|
|||
|
Comprimento de onda |
1304,5 |
1311 |
1317,5 |
nm |
|
|
Limiar de dano |
5 |
dBm |
|||
|
Potência média de recepção |
-5,8 d |
4 |
dBm |
||
|
Receber energia (OMA) exterior ) |
4.2 |
dBm |
|||
|
Reflectância do receptor |
-26 |
dB |
|||
|
Parâmetro |
Min |
Tipo |
Máximo |
Unidade |
|
Sensibilidade do receptor (OMA) exterior ) para TECQ < 0,9 dB |
-3,4 |
dBm |
||
|
para 0,9 dB ≤ TECQ ≤ SECQ |
-4.3+TECQ |
dBm |
||
|
Sensibilidade do receptor sob estresse (OMA) exterior ) |
-0,9 |
dBm |
||
|
Condições do teste de sensibilidade do receptor sob estresse: |
||||
|
Fechamento ocular sob estresse para PAM4 (SECQ) |
3.4 |
dB |
||
|
OMAouter de cada faixa do agressor |
2.9 |
dBm |
||
Informações para encomenda
|
Nº da peça |
Especificações |
Aplicativo |
||||||||
|
Pacote |
Taxa de dados |
Modulador |
Óptico Poder |
Detector |
Sensibilidade |
Temp |
Alcançar |
Outros |
||
|
RO-1T6-2DR4 |
OSFP 1600 |
1600G |
Jack |
-3,3~4dBm |
PD |
<-3,4dBm @2,4E-4 |
15~70℃ |
500m |
RoHS |
Ethernet |
Classificações máximas absolutas
|
Parâmetro |
Símbolo |
Unidade |
Min |
Máximo |
|
Temperatura de armazenamento |
Ts |
℃ | -20 | +85 |
|
Umidade Relativa |
RH |
% | 5 | 85 |
|
Tensão da fonte de alimentação |
Vcc |
V | -0,3 | +3,6 |
Condições de operação recomendadas
|
Parâmetro |
Símbolo |
Unidade |
Min |
Tipo |
Máximo |
|
Temperatura de operação da carcaça |
Tc |
℃ | 15 | 70 | |
|
Tensão da fonte de alimentação |
Vcc |
V |
3,135 |
3.3 | 3,465 |
|
Consumo de energia |
PC |
C | 30 |
Interface óptica

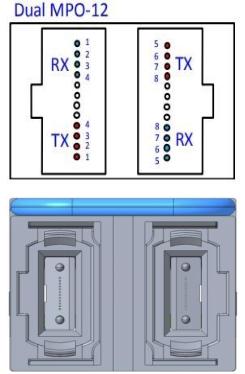

Figura 1. Sequência de faixas ópticas
Observação: A interface óptica é 8°APC Dual MPO-12. A sequência de canais é mostrada na Figura 1.
Diagrama de princípio

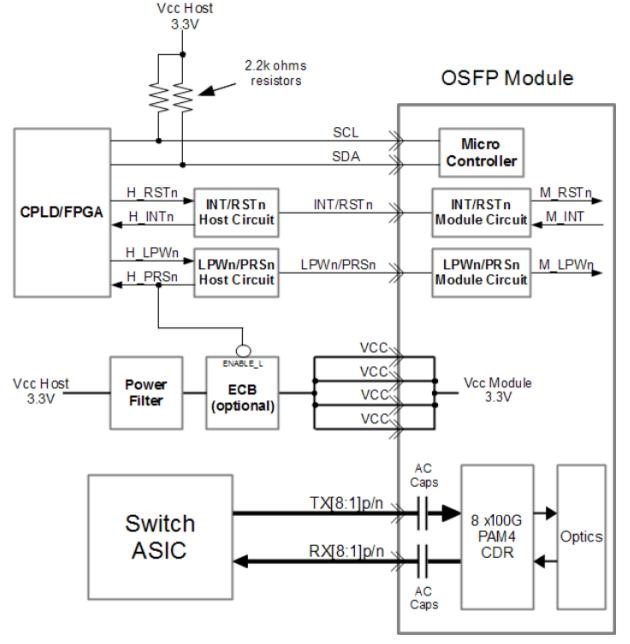

Figura 2. Diagrama do princípio do módulo
Definição de Portos Elétricos
|
Parâmetro |
Min |
Tipo |
Máximo |
Unidade |
Notas |
|
Tensão de alimentação |
3,135 |
3,465 |
V |
||
|
Taxa de sinalização, cada faixa |
106,25 -50ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Características de entrada do módulo |
|||||
|
Tolerância diferencial de tensão de entrada pico a pico |
1200 |
mV |
TP1a |
||
|
Tolerância de tensão de modo comum CA pico a pico (mín.) Baixa frequência, VCMLF Banda completa, VCMFB |
32 80 |
mV |
TP1a |
||
|
Incompatibilidade de terminação diferencial |
10 | % |
TP1 |
||
|
tolerância de entrada sob estresse do módulo |
Consulte IEEE P802.3dj™/D1.1 176E.6.12 e 176E.6.13 |
TP1a |
|||
|
Tolerância de tensão de terminação única |
-0,4 |
3.3 | V |
TP1a |
|
|
tolerância de tensão de modo comum CC |
-0,35 | 2,85 | V |
TP1 |
|
|
Características de saída do módulo |
|||||
|
Tensão de pico a pico (máx.) de modo comum CA Baixa frequência, VCMLF Banda completa, VCMFB |
30 60 |
mV |
TP4 |
||
|
Tensão de saída diferencial pico a pico (máx.) |
1200 |
TP4 |
|||
|
Saída ativada |
30 |
mV |
TP4 |
||
|
Saída desativada |
1.9 |
mV |
TP4 |
||
|
tensão de modo comum CC |
V |
TP4 |
|||
|
Perda de retorno efetiva |
A definir |
dB |
TP4 |
||
|
Perda de retorno de modo comum para modo comum |
Equação (179–9) |
dB |
TP4 |
||
|
Perda de retorno do modo comum para o modo diferencial |
Equação (179–9) |
dB |
TP4 |
||
|
Tensão em regime permanente do transmissor |
0,4 | V |
TP4 |
||
|
Tensão em regime permanente do transmissor |
0,6 | V |
TP4 |
||
|
razão de pico de pulso de ajuste linear |
A definir |
TP4 |
|||
|
taxa de incompatibilidade de separação de níveis |
0,95 |
TP4 |
|||
|
Forma de onda de saída do transmissor |
|
||||
|
Parâmetro |
Min |
Tipo |
Máximo |
Unidade |
Notas |
|
valor absoluto do tamanho do passo para todas as torneiras |
0,005 |
||||
|
valor absoluto do tamanho do passo para todas as torneiras |
0,025 |
||||
|
valor no estado mínimo para c(–3) |
-0,06 | ||||
|
valor no estado máximo para c(–2) |
0,12 | ||||
|
valor no estado mínimo para c(–1) |
-0,34 |
||||
|
valor no estado mínimo para c(0) |
0,5 | ||||
|
valor no estado mínimo para c(1) |
-0,2 | ||||
|
Relação sinal-ruído e distorção |
33,5 |
dB |
TP4 |
||
|
Relação sinal-interferência intersimbólica residual |
28 |
dB |
TP4 |
||
|
Variação de saída (J) RMS03 ) |
0,023 |
interface do usuário |
|
||
|
Variação de saída (EOJ) 03 ) |
0,025 |
interface do usuário |
|
||
|
jitter de saída (J4U) 03 ) |
0,118 |
interface do usuário |
|
||
|
Comunicação IIC |
|||||
|
Frequência do clock IIC |
100 | 1000 |
kHz |
|
|
|
Alongamento do relógio |
500 |
nós |
|
||
|
Dados em tempo de espera |
0 |
nós |
|
||
|
Dados no tempo de configuração |
0,1 |
nós |
|
||
Descrição dos pinos

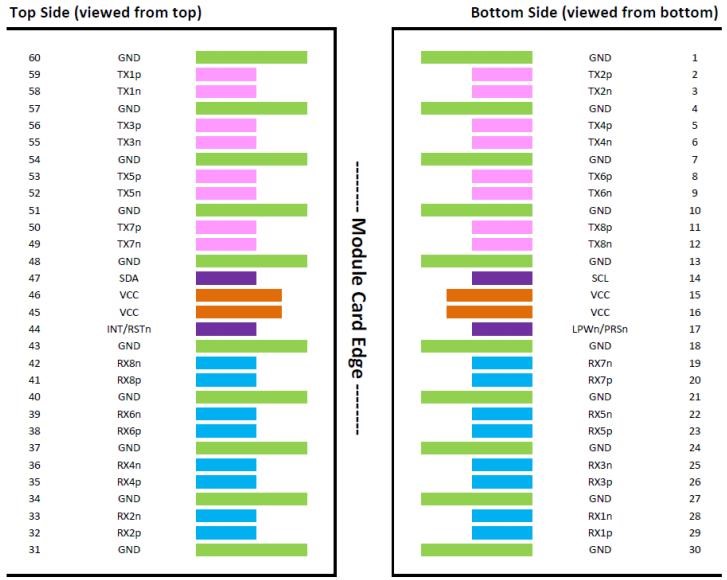

Figura 3. Detalhes da pinagem elétrica
|
Nome |
Direção |
Descrição |
|
TX[8:1]p |
entrada |
Transmitir pares diferenciais do host para o módulo. |
|
TX[8:1]n |
entrada |
|
|
RX[8:1]p |
saída |
Receber pares diferenciais do módulo para o host. |
|
RX[8:1]n |
saída |
|
|
SCL |
bidir |
Sinal de clock serial de 2 fios. Requer um resistor pull-up de 3,3 V no host. |
|
SDA |
bidir |
Sinal de dados serial de 2 fios. Requer um resistor pull-up de 3,3 V no host. |
|
LPWn/PRSn |
bidir |
Sinal multinível para controle de baixa potência do host para o módulo e indicação de presença do módulo do módulo para o host. |
|
INT/RSTn |
bidir |
Sinal multinível para solicitação de interrupção do módulo para o host e controle de reinicialização do host para o módulo. |
|
VCC |
poder |
Alimentação de 3,3 V para o módulo. |
|
GND |
chão |
Terra do módulo. Caminho de retorno de lógica e energia. |
Nota 1: LPWn/PRSn é um sinal de dupla função que permite ao host sinalizar o modo de baixo consumo de energia e ao módulo indicar a presença do módulo. O circuito mostrado abaixo permite a sinalização multinível para fornecer controle direto do sinal em ambas as direções. O modo de baixo consumo de energia é um sinal ativo em nível baixo no host, que é convertido em um sinal ativo em nível baixo no módulo. A presença do módulo é controlada por um resistor de pull-down no módulo, que é convertido em um sinal lógico ativo em nível baixo no host.

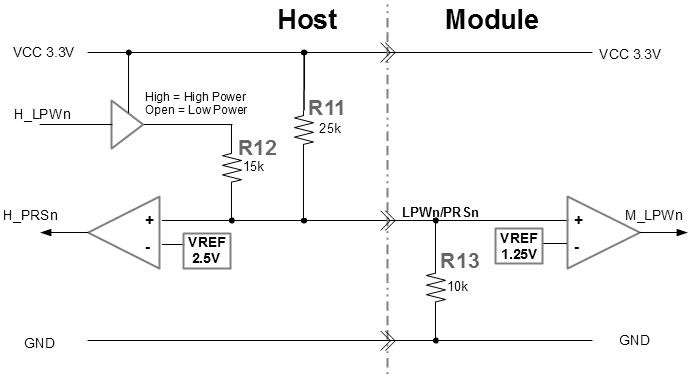

Figura 2 Circuito LPWn/PRSn
Nota 2: INT/RSTn é um sinal de dupla função que permite ao módulo gerar uma interrupção para o host e também permite que o host reinicie o módulo. O circuito mostrado abaixo permite a sinalização multinível para fornecer controle direto do sinal em ambas as direções. O sinal de reinicialização (reset) é um sinal ativo em nível baixo no host, que é traduzido para um sinal ativo em nível baixo no módulo. O sinal de interrupção (interrupt) é um sinal ativo em nível alto no módulo, que é traduzido para um sinal ativo em nível alto no host.

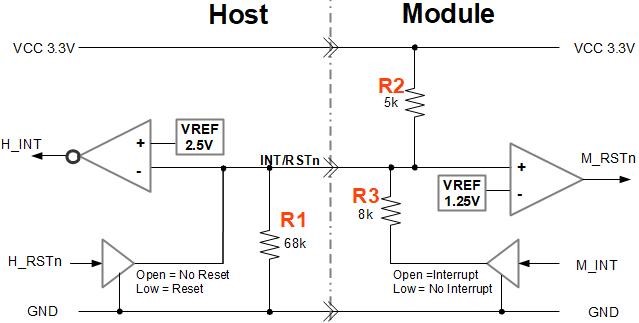

Figura 3 Circuito INT/RSTn
Mapa de memória do módulo

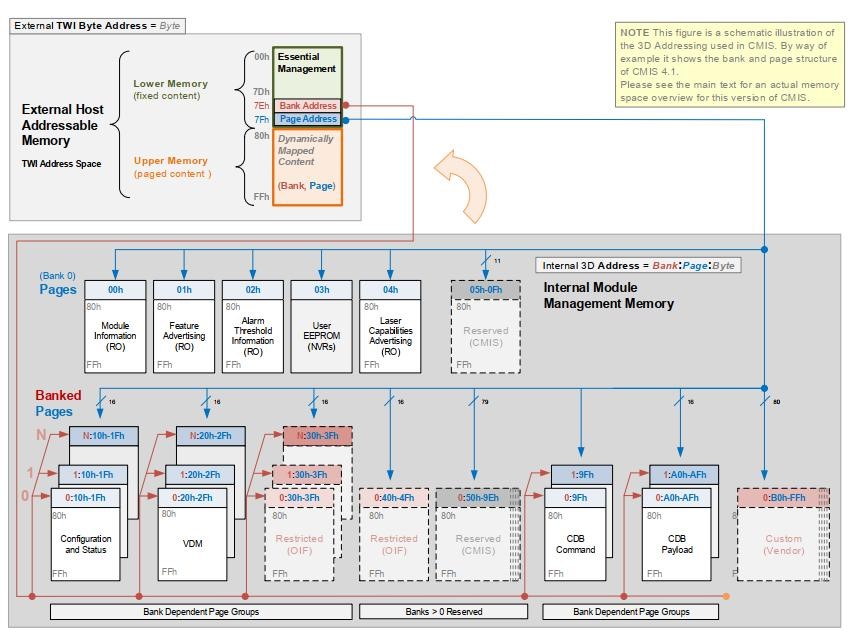

Figura 4 Mapa de memória de diagnóstico digital
Filtragem da fonte de alimentação da placa-mãe
A Figura 5 apresenta um exemplo de implementação de um filtro de alimentação de 3,3 V na placa principal. Caso seja utilizado um circuito alternativo para a filtragem de energia, as mesmas características do filtro de exemplo deverão ser atendidas.
Figura 5: Filtro de referência da fonte de alimentação para teste de módulos.
Descrição do pacote

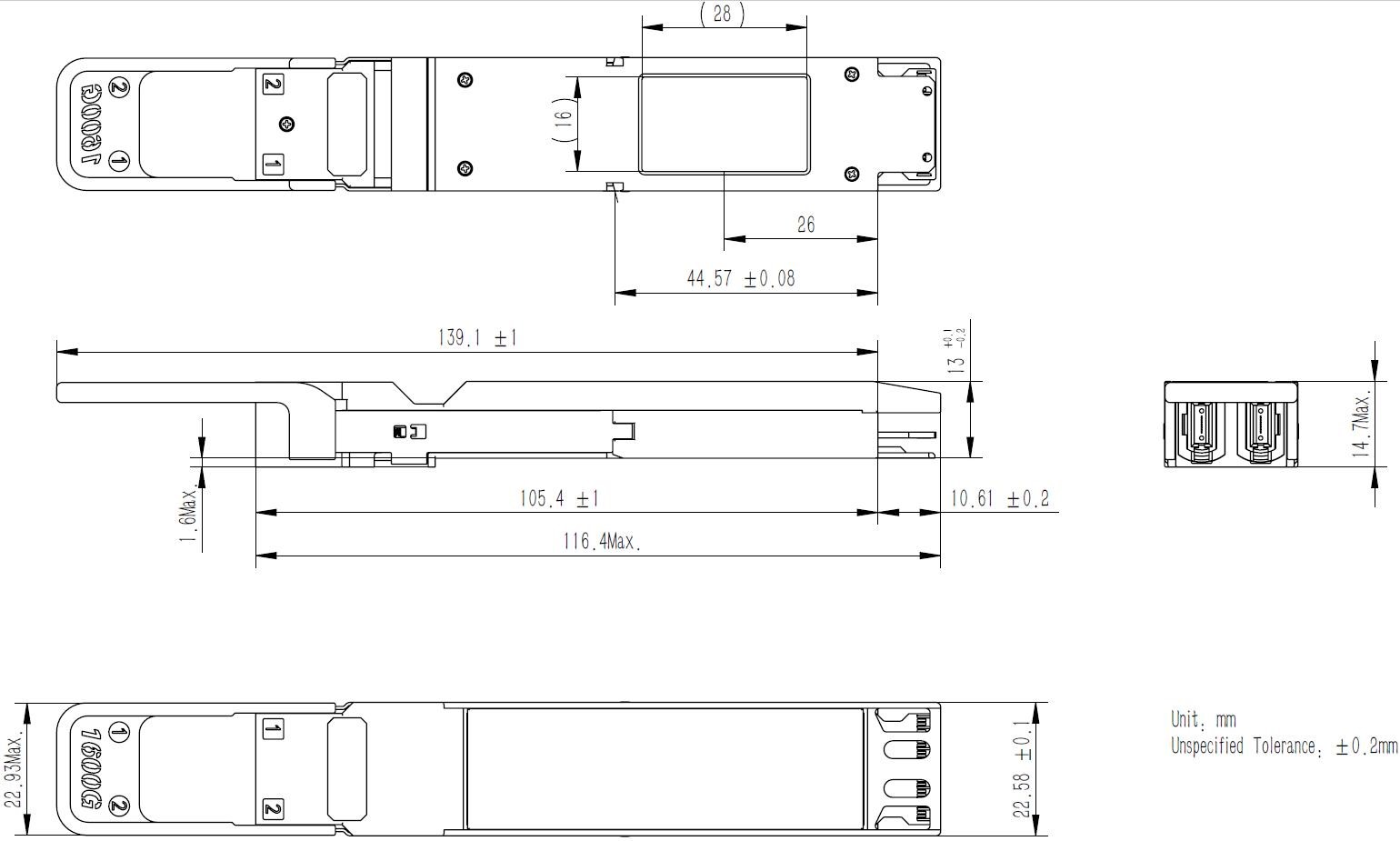

Figura 6: Esboço da embalagem
