Os módulos multiplexadores/desmultiplexadores multicanal DWDM (Mux/DeMux) estão disponíveis no espaçamento de canal ITU de 100 GHz. Eles demonstram baixa perda, insensibilidade à temperatura e desempenho confiável em qualquer aplicação de sistema.
Os módulos Mux/DeMux fixos oferecem soluções de gerenciamento de comprimento de onda de baixo custo, adequadas para aplicações de longa distância, metropolitanas e de acesso.
1CH 2Waves DWDM OADM Oeste e Leste Fibra Única 100*80*10mm Caixa ABS
Características
Aplicações
Especificação do produto
|
Item |
Unidade |
Parâmetros |
|
Espaçamento de canais |
GHz |
100 GHz |
|
Faixa de comprimento de onda |
Canais ITU de banda C |
|
|
Centros de Canal |
nm |
UIT |
|
Canais |
ch |
1CH 2 ondas |
|
Largura de banda de passagem |
nm |
≥ +/- 0,13 |
|
Ondulação de banda passante |
dB |
≤ 0,5 |
|
Perda de inserção do canal |
dB |
≤ 1,5 |
|
Oeste para Leste (DENTRO para FORA) |
dB |
≤ 1,8 |
|
Isolamento (canal adjacente) |
dB |
≥30 |
|
Isolamento (canal não adjacente) |
dB |
≥40 |
|
Perda Dependente de Polarização |
dB |
≤ 0,2 |
|
Dispersão do Modo de Polarização |
ps |
≤ 0,2 |
|
Diretividade |
dB |
≥ 50 |
|
Perda de Retorno |
dB |
≥ 45 |
|
Manuseio de energia óptica |
mW |
≤ 500 |
|
Faixa de temperatura operacional |
°C |
-5 a 70 |
|
Faixa de temperatura de armazenamento |
°C |
-40 a +85 |
|
Tipo de fibra |
N / D |
SMF-28e+ |
|
Dimensões da embalagem |
milímetros |
100*80*10mm ABS |
|
Conector |
SC/UPC ou outro |
Observações: 1) Suporte FIBERWDM para design personalizado, entre em contato conosco pelo e-mail sales@fiberwdm.com
2) Se você quiser fazer um pedido, envie um e-mail e nos diga quantas ondas e quais ondas você quer, nós lhe enviaremos uma folha de dados mais detalhada do que você deseja.
Informações do pacote

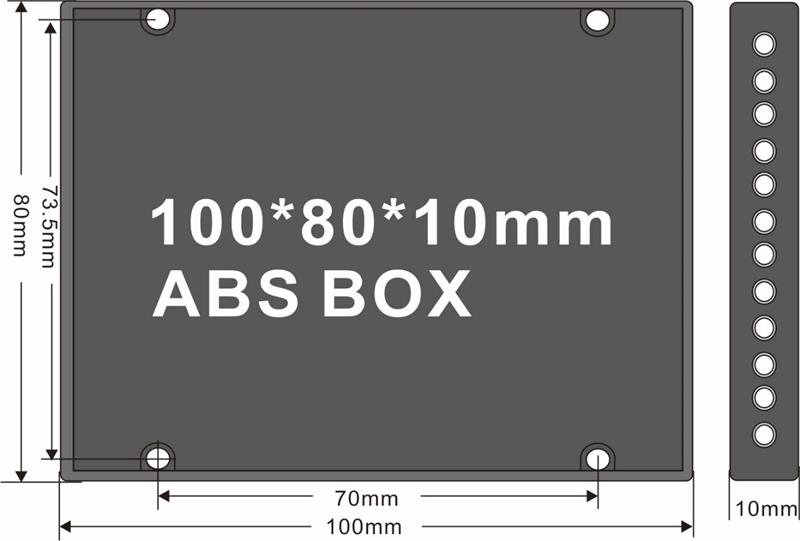

1) CAIXA ABS 100*80*10mm
Informações do produto
1)Número do produto: DOA2-B02-C2448WE

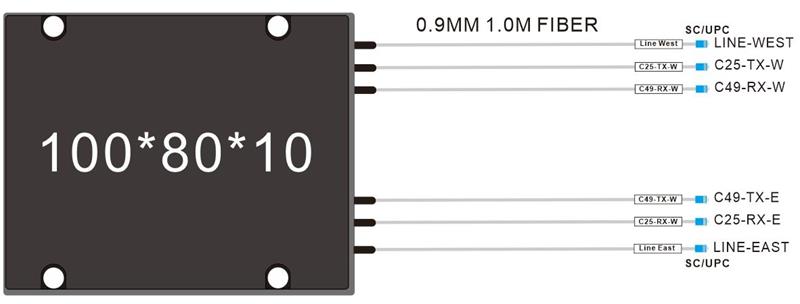

Especificação do produto: 1CH 2Waves C24/C48 DWDM OADM, Oeste e Leste, SC/UPC, Fibra 0,9 mm 1,0 M, Caixa ABS 100*80*10 mm
2) Nº do produto: DOA2-B02-C2549WE
Especificação do produto: 1CH 2Waves C25/C49 DWDM OADM, Oeste e Leste, SC/UPC, Fibra 0,9 mm 1,0 M, Caixa ABS 100*80*10 mm
Observação: O diâmetro da fibra pode ser de 0,9 mm/2,0 mm/3,0 mm. O comprimento da fibra é de 1 m ou outros. O conector pode ser LC/SC/FC ou outros. Se desejar fazer um pedido, entre em contato conosco primeiro.
Outro guia de comprimento de onda λC
|
Ondas ITU DWDM de 100 GHz |
|||||
|
Canal da UIT Código do produto |
Frequência (THz) |
Comprimento de onda |
Canal da UIT Código do produto |
Frequência (THz) |
Comprimento de onda |
| 17 |
191,7 |
1563,86 |
40 |
194,0 |
1545,32 |
| 18 |
191,8 |
1563,04 |
41 |
194,1 |
1544,52 |
| 19 |
191,9 |
1562,23 |
42 |
194,2 |
1543,73 |
| 20 |
192,0 |
1561,41 |
43 |
194,3 |
1542,93 |
| 21 |
192,1 |
1560,60 |
44 |
194,4 |
1542,14 |
| 22 |
192,2 |
1559,79 |
45 |
194,5 |
1541,34 |
| 23 |
192,3 |
1558,98 |
46 |
194,6 |
1540,55 |
| 24 |
192,4 |
1558,17 |
47 |
194,7 |
1539,76 |
| 25 |
192,5 |
1557,36 |
48 |
194,8 |
1538,97 |
| 26 |
192,6 |
1556,55 |
49 |
194,9 |
1538,19 |
| 27 |
192,7 |
1555,74 |
50 |
195,0 |
1537,40 |
| 28 |
192,8 |
1554,94 |
51 |
195,1 |
1536,61 |
| 29 |
192,9 |
1554.13 |
52 |
195,2 |
1535,82 |
| 30 |
193,0 |
1553,32 |
53 |
195,3 |
1535,04 |
| 31 |
193,1 |
1552,52 |
54 |
195,4 |
1534,25 |
| 32 |
193,2 |
1551,72 |
55 |
195,5 |
1533,46 |
| 33 |
193,3 |
1550,92 |
56 |
195,6 |
1532,68 |
| 34 |
193,4 |
1550.11 |
57 |
195,7 |
1531,89 |
| 35 |
193,5 |
1549,32 |
58 |
195,8 |
1531.12 |
| 36 |
193,6 |
1548,51 |
59 |
195,9 |
1530,33 |
| 37 |
193,7 |
1547,71 |
60 |
196,0 |
1529,55 |
| 38 |
193,8 |
1546,92 |
61 |
196,1 |
1528,77 |
| 39 |
193,9 |
1546.12 |
- | - | |
Nota: Suporte para design personalizado, entre em contato conosco por e-mail
