Os PLCs da Fiberwdm são desenvolvidos com base em um processo exclusivo de guia de onda de vidro de sílica, com fibra óptica alinhada com precisão e confiabilidade em um encapsulamento miniaturizado. Isso proporciona uma solução de distribuição de luz de baixo custo, com formato compacto e alta confiabilidade. Os dispositivos PLC apresentam alto desempenho em termos de baixa perda de inserção, baixa perda de dispersão de potência (PDL), alta perda de retorno e excelente uniformidade em uma ampla faixa de comprimento de onda, de 1260 nm a 1620 nm, e operam em temperaturas de -40 °C a +85 °C. Os dispositivos PLC possuem configurações padrão de 1*4, 1*8, 1*16 e 1*32, bem como estruturas personalizadas de 2*8, 2*16, 2*32 e 2*64.

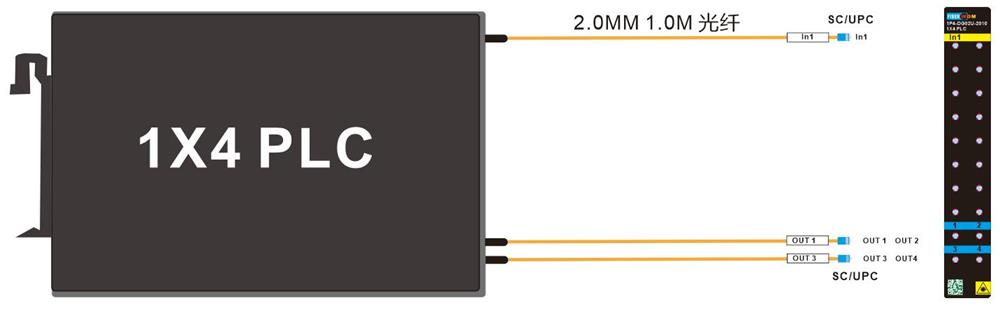

Caixa de montagem DIN para fibra óptica PLC SC/UPC 1x4 de 2,0 mm e 1,0 m, dimensões 120 x 110 x 20 mm.
Produto

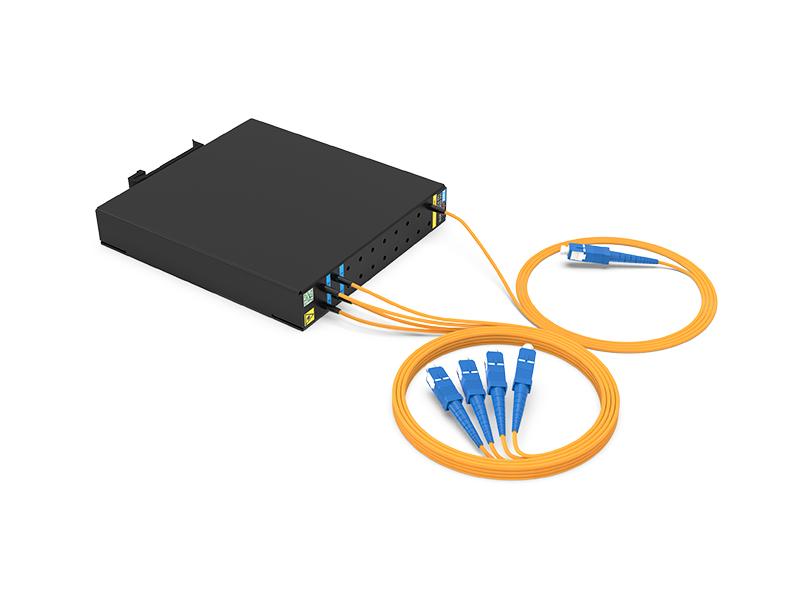

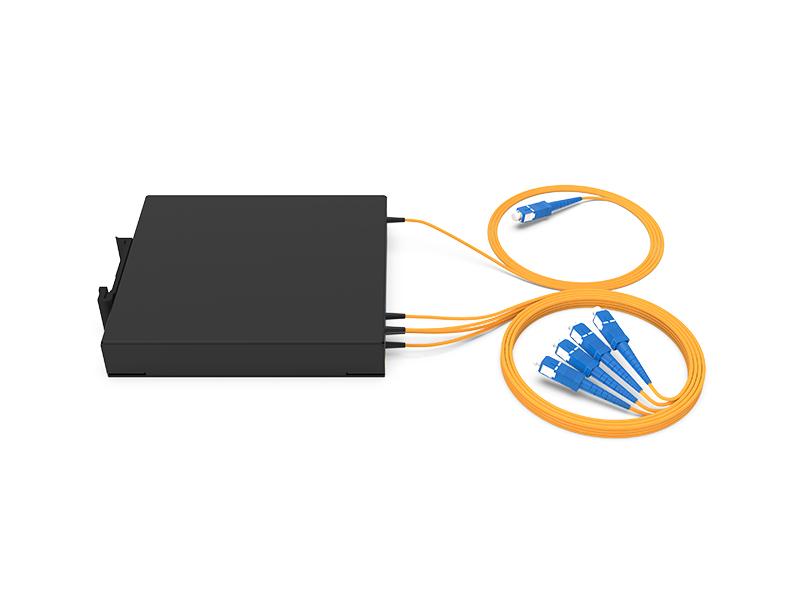

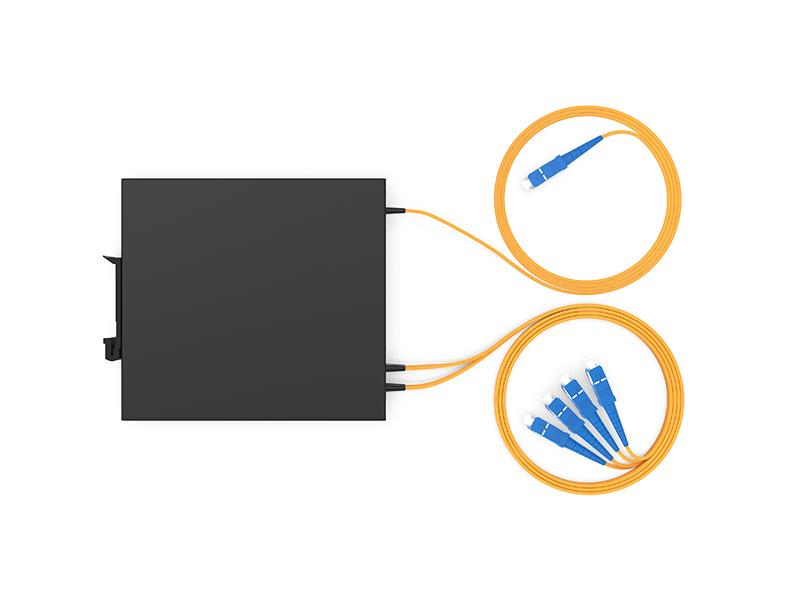

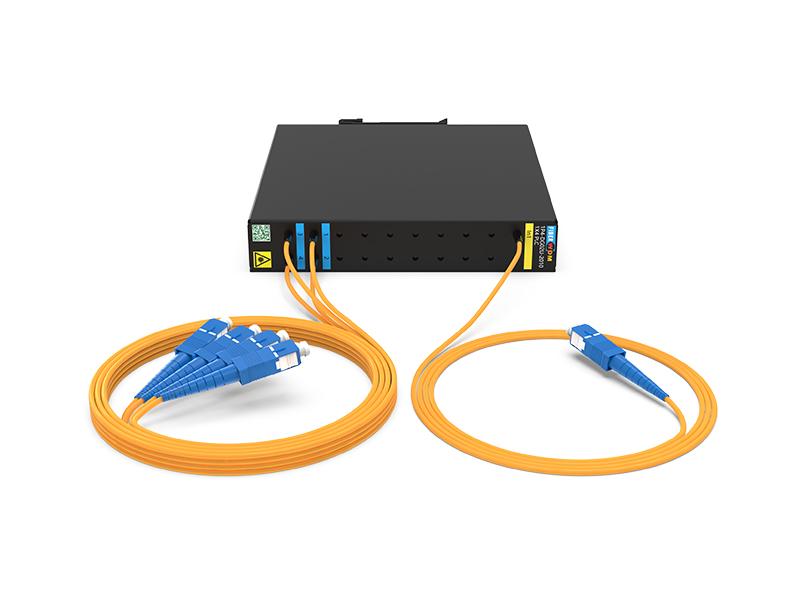

Caixa de montagem DIN 1*4 PLC SC/UPC 120*110*20MM
Características:
Aplicações
Conformidade
Especificações do PLC 1*N
| Configuração de porta | 1×2 | 1×4 | 1×8 | 1×16 | |
| Tipo de fibra | SMF-28e ou conforme especificado pelo cliente. | ||||
| Comprimento de onda de operação (nm) | 1260～1650 | ||||
| Perda de inserção | Típico | 3.7 | 6,8 | 10.0 | 13.0 |
| Máximo | 4.0 | 7.2 | 10,5 | 13,5 | |
| Uniformidade de perda (dB) | Máximo | 0,4 | 0,6 | 0,8 | 1.2 |
| Perda de retorno (dB) | Min | 50 | 50 | 50 | 50 |
| Perda dependente da polarização (dB) | Máximo | 0,2 | 0,2 | 0,3 | 0,3 |
| Diretividade (dB) | Min | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (dB) | Máximo | 0,3 | 0,3 | 0,3 | 0,5 |
|
Perda dependente da temperatura (-40～85°C) (dB) |
Máximo | 0,5 | 0,5 | 0,5 | 0,8 |
| Conector | SC/UPC ou outros | ||||
| Temperatura de operação (°C) | -40~85 | ||||
| Temperatura de armazenamento (°C) | -40~85 | ||||
| Dimensões da embalagem da caixa (mm) | 120*110*20mm | ||||
Observações: 1. Especificações sem conectores de fibra óptica.
2. Teste de temperatura ambiente.
Especificações do PLC 2*N
| Configuração de porta | 2×2 | 2×4 | 2×8 | 2×16 | |
| Tipo de fibra | SMF-28e ou conforme especificado pelo cliente. | ||||
| Comprimento de onda de operação (nm) | 1260～1650 | ||||
| Perda de inserção | Típico | 3,8 | 7.4 | 10.8 | 14.2 |
| Máximo | 4.2 | 7,8 | 11.2 | 14.6 | |
| Uniformidade de perda (dB) | Máximo | 1.0 | 1.4 | 1,5 | 2.0 |
| Perda de retorno (dB) | Min | 50 | 50 | 50 | 50 |
| Perda dependente da polarização (dB) | Máximo | 0,2 | 0,2 | 0,4 | 0,4 |
| Diretividade (dB) | Min | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (dB) | Máximo | 0,8 | 0,8 | 0,8 | 0,8 |
|
Perda dependente da temperatura (-40～85°C) (dB) |
Máximo | 0,5 | 0,5 | 0,5 | 0,8 |
| Conector | SC/UPC ou outros | ||||
| Temperatura de operação (°C) | -40~85 | ||||
| Temperatura de armazenamento (°C) | -40~85 | ||||
| Dimensões da embalagem da caixa (mm) | 120*110*20mm | ||||
Observações: 1. Especificações sem conectores de fibra óptica.
2. Teste de temperatura ambiente.
Pacote (mm)
Informações sobre o pedido
| Nº da peça | Especificações |
| 1P4-DG02U-2010 | Caixa de montagem DIN para fibra óptica PLC SC/UPC 1x4 de 2,0 mm e 1,0 m, dimensões 120 x 110 x 20 mm. |
