Fonte de luz da banda C

Featureï¼

Alto brilho e amplo espectro
Poder de saída estável
Andiç、o espectral
Alta potência e ajuste
Miniaturizaç、o e conveniência

Pergunte agora Download

Categorias

Produtos Quentes

Detalhes do produto

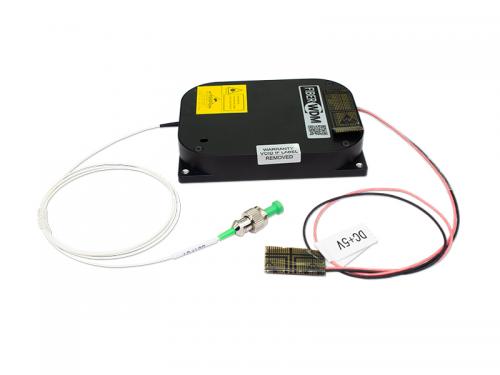

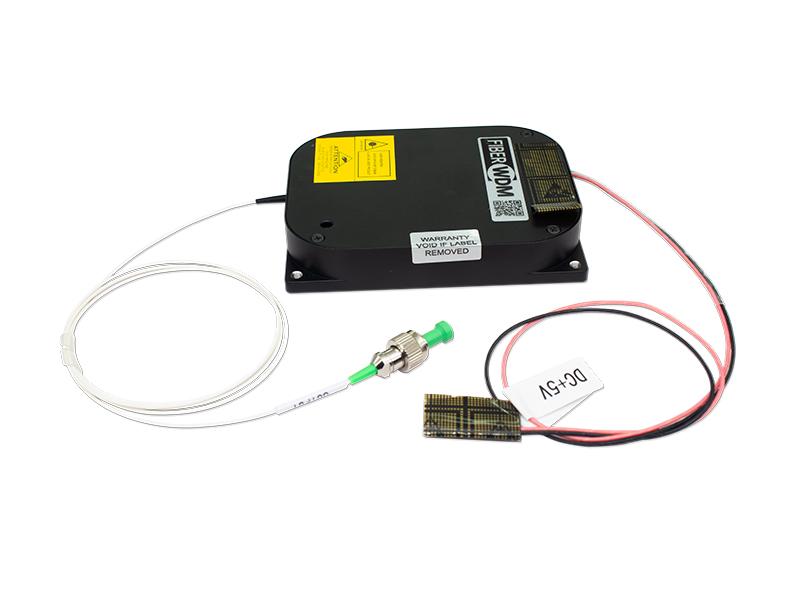

fonte de luz da banda C

RD-ASE-M3-C-1.5DB-23BM-0.9L-1M-FC/APC

A fonte de luz da banda C da FiberWDM ASE, caracterizada por sua planicidade espectral excepcional e ampla faixa, potência de saída estável e ampla compatibilidade em vários campos, é projetada especificamente para aplicações de pesquisa, teste e integraç、o de sistemas, Atendendo à demanda por fontes de luz de alto desempenho e demonstrando a profunda experiência e o espírito inovador da Fiberwdm no campo da óptica.

Especificações ópticas:

- -<744 - -

<33 Parâmetro	<77 <88 min.	Tip.	<66 máx.	Unidade	Observaç、o
Forma espectral	-	achatado	-	-	-
Comprimento de onda de trabalho	1527	-	1565	nm	-
Poder de saída	-	23	23	DBM	-
Largura do espectro	-	38	-	nm	@+25â
Andiç、o espectral	-	1.5	3.0	DB	@+25 、@output = 23dbm
Estabilidade de energia de curto prazo <499	-	-	0,05	DB	@+25â
Estabilidade de poder de longo prazo			0.1	DB <799	@+25 -183
Modo de controle		APC			-

Ambiente de trabalho

5 <774 <775-<776 <777 90 <778 %<880 <881-<822

			Parâmetro min. Tip. máx.	Unidade	Observaç、o
Temperatura de trabalho				<331 -10 <332 <333-<334 <335 <336 +60 <337 <338 <339 ° C	Tolerância à temperatura ± 2
Temperatura de armazenamento	-40	<2555-	+85	° C	Tolerância à temperatura ± 2
<770 Umidade relativa <771

<886 <887 <888 Especificações elétricas: <889

<660-<661

Parâmetro	min.	Tip.	máx.	Unidade	Observaç、o
	Fonte de energia <1122	+4.75 <1199 +5	+5.25	V	-
Consumo de energia à temperatura ambiente	-	-	10	W	-
Consumo de energia a toda temperatura	-	-	15	W

<666 <667

Interface: <669

Tipo de conector: 26 PIN Conector

PIN	Nome	Atributos	Nível	Descriç、o
1	VCC_3.3V	p	-	3,3V Fonte de alimentaç、o
2	VCC_3.3V	p	-	3,3V Fonte de alimentaç、o
3	GND	p	-	GND
4	GND	p	-	GND
5	NC	f	-	Reservado
6	NC	f	-	Reservado
7	NC	f	-	Reservado
8	NC	f	-	Reservado
9	output_ALarm	o	lvttl	Alarme de energia de saída
10	input_alarm	o	lvttl	Alarme de energia de entrada
11	pumptem_alarm	o	lvttl	Alarme de temperatura da bomba
12	Pump_currentalarm	o	<1615 <1616 lvttl	<1618 <1619 Alarme de corrente da bomba
13	NC	f	-	Reservado
14	Moduletem_Alarm	o	lvttl	Alarme de temperatura do módulo
15	NC	f	-	Reservado
16	bombear/desligar	f	OFF	Bomba de baixo nível desligada
17	NC	f	-	Reservado
18	Redefinir	f	-	Entrada de redefiniç、o externa
19	GND	p	-	GND
20	GND	p	-	GND
21	rxd	I	rs232	Entrada de dados seriais
22	TXD	o	rs232	Saída de dados em série
23	GND	p	-	GND
24	GND	p	-	GND
25	vcc_3.3v	p	-	3,3V Fonte de alimentaç、o
26	VCC_3.3V	p	-	3,3V Fonte de alimentaç、o

Note1ï¼ Pï¼ Powerï¼ Iï¼ INputï¼ Oï¼ Outputï¼ Fï¼ Float、

Note2ï¼ Mensagem de alarme Quando todos os pinos de alarme de saída est、o baixos.

Note3ï¼ Redefinir externo entrada ativa baixa.

Note4ï¼ 16 pinos de baixo nível de bomba desligado.

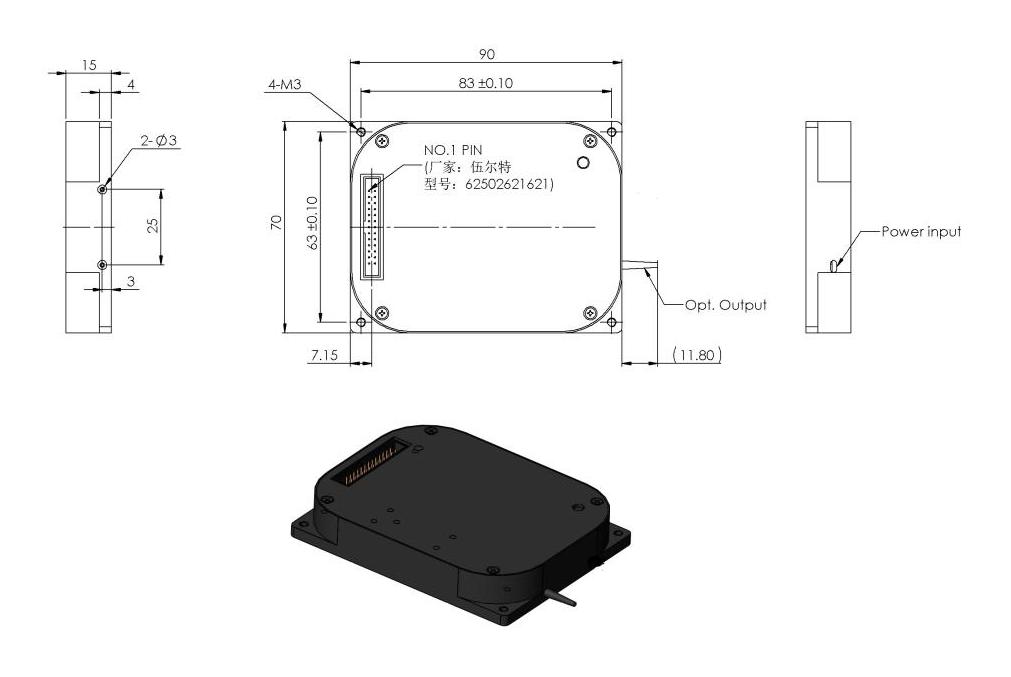

estrutura mecânicaï¼

Dimensões, LXWXH: 90*70*15mm ± 0,2mm

C-band ASE Light Source

Pigtail:

Item	Especificações	Observaç、o
Tipo de fibra	SMF 900UM
Comprimento da fibra	1000 ± 2mm	extra-estrutural
Conector de fibra	Entrada/saída: FC/APC

Faixa de configuraç、o de parâmetros de software e estado padr、o:

Parâmetro	min.	Padr、o	máx.	Unidade
Limite de alarme óptico de potência de alta saída	13	23.5	23.5 <11000	DBM
Corrente do viés da bomba	-	-	1.2*Corrente da EOL	MA
Power óptica de saída	13	23	23	DBM
Limite de alarme de temperatura de alto módulo	50	80	80	â
Status da bomba	NC	OFF	NC	-
Modo de trabalho	NC	APC	NC	-
Modo Defalut	-	23	-	db

LEITURA A precis、o dos parâmetros no software:

<11127 Parâmetro	min.
Corrente do viés da bomba	0,1mA
Power óptico de saída configurado <11148	0,1dBM
Limite de alarme de temperatura de alto módulo	0.1 -1162
Temperatura de saída (bomba)	0.1 -1172

Protocolo de comunicaç、o por porta serial:

8 <2220 1 <21232

Item	Valor	Unidade
Taxa de transmiss、o	9600	Bit/S
bits de dados		Bit
Stop Bit		Bit
Bit de paridade	Nenhum

Tags relacionadas :

Quer saber mais sobre este produto?

ENVIAR UM Mensagem

Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Assunto : Fonte de luz da banda C
Seu Tel/WhatsApp
Seu e-mail *
Escreva sua pergunta :

Produtos relacionados

Caixa LGX plug-in de 5 canais WDM GPON XGS-PON 50G-PON RF Vídeo e OTDR 215*150*20mm

Em meio à transformação digital, a demanda por redes de comunicação de alta velocidade, confiáveis e flexíveis é sem precedentes. As Redes Ópticas Passivas (PON) são essenciais para a infraestrutura de comunicação moderna, suportando aplicações que vão desde banda larga residencial até redes corporativas. Para atender às crescentes necessidades de largura de banda e garantir implantações preparadas para o futuro, a integração de WDM de 5 canais com as tecnologias GPON, XGS-PON, 50G-PON, vídeo RF e OTDR oferece uma solução abrangente que maximiza a utilização da fibra e aprimora os recursos de serviço.

Ler mais

6-Elétrico POE Gigabit Interruptor Industrial FW304GPS-2G

6 * portas RJ45 10/100/1000 Mbps O FW304GPS-2G é um switch POE de gerenciamento full gigabit quase industrial. A porta completa suporta proteção contra raios de 6KV, proteção contra superaquecimento da fonte de alimentação, proteção contra sobretensão, proteção contra surtos de corrente e outros recursos de proteção. Dois terminais upstream 10/100/1000M RJ45 suportam controle de fluxo de contrapressão IEEE 802.3x totalmente duplo e semidual. Ele está em conformidade com o padrão IEEE802.3af&at e a potência máxima de PoE de uma única porta é de 30 W. Nível de proteção de alta confiabilidade, adapta-se a vários ambientes complexos, entrada de tensão de fonte de alimentação dupla redundante de 48-56V DC, suporta fonte de alimentação DC redundante dupla ou fonte de alimentação redundante DC/AC dupla e atende à demanda de energia em diferentes ambientes de fonte de alimentação.

Ler mais

2-Optical 4-Electrical Ethernet Gigabit Interruptor Industrial FW104GS-2F

4 * 10/100/1000 Mbps RJ45 portas + 2 * portas Gigabit SFP (uplink) O FW104GS-2F é um switch Ethernet industrial de gerenciamento full gigabit, que suporta gerenciamento, operação e manutenção de nuvem visual APOLLO. O equipamento pode ser gerenciado, operado e mantido através de terminal móvel, terminal de PC e terminal local. O FW104GS-2F fornece funções avançadas de gerenciamento de duas camadas, como gerenciamento de porta, agregação de link, STP, proteção de loop, protocolo IMGP, autenticação de usuário e dispositivo 802.1X com base na porta/endereço MAC e suporte para funções VLAN, garantindo a segurança e estabilidade do sistema. Poderosa capacidade de processamento de serviço, suporta o mecanismo de partida rápida e o indagador de multicast de Camada 2 e suporta multicast estático IPv4 de Camada 2 e multicast estático IPv6 de Camada 2. O tempo de autocorreção da rede em anel que suporta a tecnologia RUN Ring pode chegar a 10ms, e também suporta a tecnologia de proteção multi-ring Ethernet pública, que é à prova de vibração e à prova de poeira, e está em conformidade com o padrão de proteção de nível IP de IP40, bem como a proteção contra raios de alta tensão das portas de 6kv. Gerenciamento e manutenção flexíveis e convenientes, console de suporte, Telnet, SSH e outros métodos de gerenciamento.

Ler mais

Cartão transponder (10G OTU/OEO 8xSFP+/SFP)

Características do produto Suporta transmissão CWDM ou DWDM e conversão de comprimento de onda. Suporta múltiplas distâncias de transmissão: Sem relé, suporta uma distância máxima de transmissão de 120 km a 1,25 G, 100 km a 10 G Suporta acesso bidirecional de 4 canais ou unidirecional de 8 canais para protocolos empresariais com velocidades arbitrárias variando de 1,25 Gbit/s a 11,3 Gbit/s. Suporta interfaces de cliente de modo único e multimodo. Suporta plataforma de gerenciamento de rede unificada baseada em SNMP. Fornece CLI, Web e NetView (interface gráfica) para gerenciamento de rede. Suporta função CDR para otimizar sinais de saída, monitoramento de sinal DDM e desligamento de sinal óptico. Suporta recurso de desligamento de porta baseado em software.

Ler mais

Transceptor Óptico SFP+ 10G BIDI 80KM 1490/1550nm

Módulo transceptor óptico SFP+ 10G BIDI 80KM, suporta transmissão de 10Gb/s e até 80 km em uma fibra de núcleo. Funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN e assim por diante. Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable LC único para transmissão bidirecional transmissor EML resfriado, fotodetector APD Ligações SMF até 80km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <3W Faixa de temperatura: 0 ~ 70°C Compatível com RoHS

Ler mais

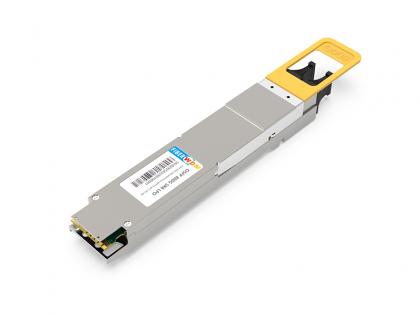

Módulo transceptor óptico QSFP-DD-400G-LR8 PAM4 LWDM8 10km LC SMF FEC
