Cabo DAC/AOC/AEC/ACC

(Fiberwdm Todos os direitos reservados)

Palavras-chave: DAC, AOC, AEC, ACC

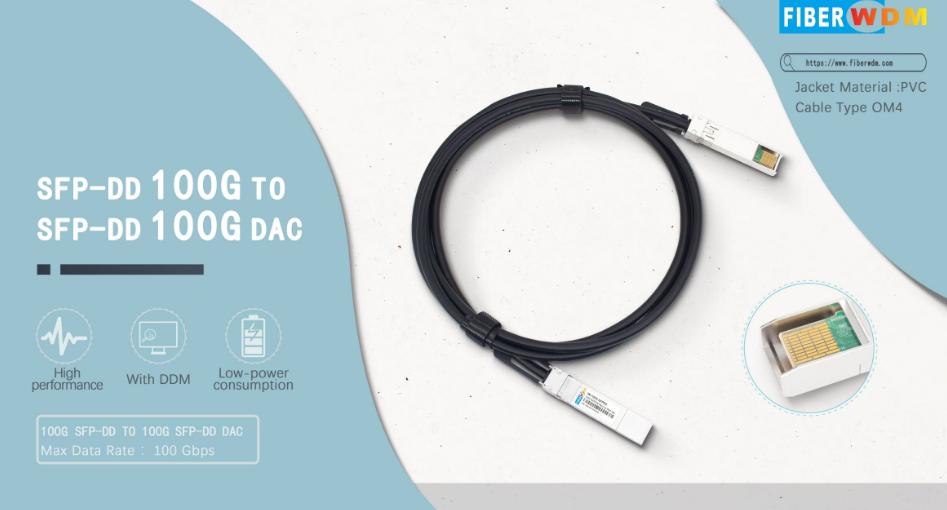

Cabo DAC:

DAC, também conhecido como cabo de conexão direta, consiste em um cabo de cobre

DAC não inclui módulo de conversão fotoelétrica, baixo custo. Nos data centers, os cabos de cobre DAC são normalmente usados ​​para conectar servidores e redes de área de armazenamento. Os cabos de cobre DAC tornaram-se a melhor solução para transmissão de curta distância. Os principais cenários de aplicação concentram-se em interconexões na faixa de 5 m /10 m.

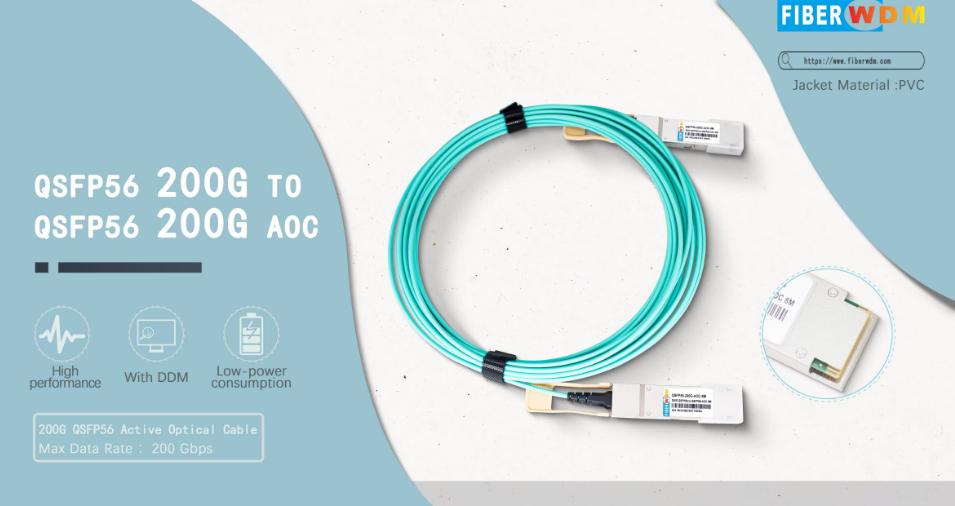

Cabo AOC:

AOC é um cabo óptico ativo. O AOC consiste em dois módulos em ambas as extremidades, com uma seção de conexão de fibra óptica no meio. O módulo óptico e o cabo óptico são integrados, e os módulos ópticos em ambas as extremidades requerem componentes de laser;

O AOC elimina a possibilidade de contaminação da porta óptica e melhora a confiabilidade. Os custos são reduzidos reduzindo o número de componentes ópticos e eliminando funções DDM (monitoramento de diagnóstico digital).

Vantagens do AOC: Alta taxa de transmissão, longa distância, baixo consumo de energia, peso leve e fácil de usar, livre de interferência eletromagnética. Esses benefícios são alcançados através da adoção da transmissão óptica, que supera as limitações de distância dos cabos de cobre DAC

Os cabos ativos AOC são ideais para data centers IDC, computação de alto desempenho HPC e interconexões de switches InfiniBand.

Cabo AEC e ACC

Com o aumento da velocidade e largura de banda do data center, a distância de transmissão do DAC é limitada. Durante a transição de 400G para 800G, a distância de transmissão do DAC é reduzida de 3 metros para 2 metros. Para superar os problemas de distância de transmissão, bem como de consumo de energia e desempenho de transmissão, foram introduzidos cabos ativos AEC e ACC

Cabo elétrico ativo

Os cabos ativos AEC utilizam a arquitetura do chip Retimer, que não apenas amplifica e equaliza os terminais Tx e Rx, mas também remodela o sinal nos terminais Rx.

O cabo ativo AEC suporta taxas de transmissão de 100G, 200G, 400G, 800G, tipos de pacotes incluindo QSFP56, QSFP112, OSFP, QSFP-DD, atualmente a maior distância de transmissão de até 10 metros, possui função de correção de erro direta (FEC) e cabo função de reprogramação. Garante um sinal totalmente balanceado com uma taxa de erro de bit extremamente baixa. A distância de transmissão do DAC de cobre passivo é limitada à condição de taxa NRZ de canal único 25G, que só pode fornecer uma cobertura máxima de 5 metros; O cabo ativo AEC tem a vantagem de baixo consumo de energia e baixo custo; Volume menor que DAC; O cabo ativo AEC é usado principalmente para ToR e conexão de servidor; Em termos de usabilidade, AEC e AOC são relativamente semelhantes, ambos possuem chips ativos integrados, relativamente inteligentes, portanto o método de uso é próximo. DAC é apenas um fio de cobre, não pode ser comparado; AEC e AOC podem fazer processamento de sinal para obter recepção completa do sinal, portanto, não são sensíveis a condições externas; DAC não tem capacidade de processamento de sinal. Na era 800G, o consumo de energia do AEC será apenas 1/3 daquele dos módulos ópticos monomodo;

Cabo de cobre ativo

O fio de cobre ativo AACC utiliza a arquitetura do chip Redriver e usa equalização CTLE para ajustar o ganho na extremidade Rx, estendendo assim a distância de transmissão para vários metros. Comparado com o cabo óptico ativo AOC e o módulo óptico, o cabo de cobre ativo ACC tem as vantagens de baixo custo, baixo consumo de energia, pequenas mudanças de temperatura e protocolo transparente, que pode atender às necessidades de economia de energia e controle de custos de grandes data centers.

DAC/ACC/AEC tem mais vantagens de custo que AOC porque não requer conversão fotoelétrica. As soluções ACC e AEC ampliam a distância aplicável dos conectores de cabos de cobre; O esquema AEC tem largura de banda maior que o esquema ACC, usa estrutura de chip retimer e tem uma função de modelagem de sinal na extremidade receptora. Por causa do amplificador de sinal, a distância de transmissão do ACC e AEC ativo é maior que a do DAC passivo. ACC usa a arquitetura do chip Redriver para ajustar o ganho na extremidade Rx por meio da equalização CTLE, que é mais como um cabo ativo que amplifica sinais analógicos; AEC usa a arquitetura de chip retimer, que pode não apenas amplificar e equalizar os terminais Tx e Rx, mas também remodelar os sinais dos terminais Rx
