Componentes PM CWDM

  • Baixa perda de inserção
  • Alta Taxa de Extinção
  • Alto isolamento de canal
  • Alta estabilidade e confiabilidade


  • Detalhes do produto


Polarização Manutenção de componentes CWDM



O FIBERWDM pode suportar os componentes de manutenção de polarização de porta CWDM  (PM CWDM), o comprimento de onda é de 1270 nm a 1610 nm, o espaçamento do canal é de 20 nm. Os componentes PM CWDM são caracterizados com baixo IL, alta perda de retorno, alta taxa de extinção e excelente estabilidade e confiabilidade ambiental, tão grande usado na rede CWDM , sistema de comunicação e instrumentação de alta velocidade.


Especificações



Parâmetro

Unidade

CWDM

Comprimento de onda operacional

nm

1270~1610nm

Precisão do comprimento de onda central

nm

± 0,5

Espaçamento entre Canais

GHz

20nm

Banda de passagem de canal (largura de banda @-0,5dB) Mín.)

nm

>13

Perda de Inserção de Canal de Passagem

dB

≤0,9

Perda de Inserção do Canal de Reflexão

dB

≤0,6

Ondulação do canal

dB

< 0,3

Isolamento do canal de passagem

dB

>30

Isolamento do canal de reflexão (não adjacente)

dB

>15

Taxa de extinção @ 23 ℃

dB

> 20

Diretividade

dB

>55

Perda de retorno

dB

>45

Manuseio Máximo de Potência

mW

300

Tipo de Fibra

-

PM Panda Fibra

Temperatura de operação

° C

0 ~+65

Temperatura de armazenamento

° C

-40 ~+85

Dimensão do Pacote

milímetros

Φ5,5 x L35

1. As especificações acima são para dispositivo sem conector, e o dispositivo PM WDM está funcionando em ambos os eixos. Todos os parâmetros são testados à temperatura ambiente.

2. Para dispositivos com conectores, IL será 0,3dB maior, RL será 5dB menor e ER será 2dB menor. A energia transmitida através do conector é inferior a 2W. A chave do conector padrão é alinhada ao eixo lento.

3. Para aplicações de alta potência >10W, usaremos um pacote de dissipador de calor, entre em contato com a FIBERWDM para obter detalhes.

4. Se houver aplicação de pulso, certifique-se de nos informar sobre a energia do pulso e a potência de pico.

5. O módulo 1XN PM CWDM também está disponível, entre em contato com a FIBERWDM.



Informações do pacote


Componente PM CWDM

Componente PM CWDM



Informações do pedido



PMC-

-Canal-

-Pacote

Conector-

Diâmetro das tranças

Comprimento da fibra

Eixo de trabalho



27:1270nm

S: tubo de aço

01U/A: LC/UPC ou LC/APC

25:250μm fibra nua

05:0,5m

B:Ambos os eixos funcionando



29:1290nm

X: outros

02U/A: SC/UPC ou SC/APC

Tubo Solto 90:900μm

10:1,0m





....



03U/A: FC/UPC ou FC/APC

XX: Outros

15:1,5m





61:1610nm



04U/A: outros



XX: Outros



Quando você perguntar, forneça o número P/N correto de acordo com nossas informações de pedido e anexe a descrição apropriada seria melhor. Se precisar de algum conector, não recomendamos escolher um pigtail de fibra nua de 250μm.



Exemplo de número de peça: PMC-27-S-01A-90-10-B

Descrição: Manutenção de polarização CWDM, 1270 nm, LC/APC todas as portas, fibra de 0,9 mm e 1,0 m, tubo de aço, ambos os eixos funcionando.



Se você precisar personalizar outras especificações, forneça uma descrição detalhada de sua necessidade e entre em contato conosco por e-mail: sales@fiberwdm.com


Quer saber sobre este produto?

ENVIAR UM MENSAGEM
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

produtos relacionados
 PM DWDM Components Componentes PM DWDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
980 1064 PM Filter Filtro de Manutenção de Polarização 980/1064nm WDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
980 1550 PM Filter Filtro de Manutenção de Polarização 980/1550nm WDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
1064 1550 PM Filter Filtro de Manutenção de Polarização 1064/1550nm WDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
1310 1550 PM Filter Filtro de Manutenção de Polarização 1310/1550nm WDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
1480 1550 PM Filter Filtro de Manutenção de Polarização 1480/1550nm WDM
Baixa perda de inserção Alta Taxa de Extinção Alto isolamento de canal Alta estabilidade e confiabilidade
 Transponder Card 25G OTU/OEO FW625G 25g Transponder (OEO): 4 * sfp28
Suporta transmissão transparente de qualquer tipo de serviço em quatro 16g ~ 32g Revestimentos e converte quatro sinais ópticos de serviço em quatro WDM Óptico de comprimento de onda padrão sinais.

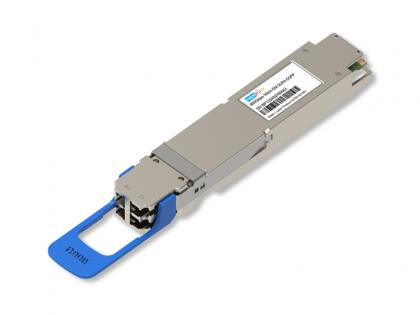

400G QSFP112 FR4,Optical Transceiver Module 400G QSFP112 FR4
