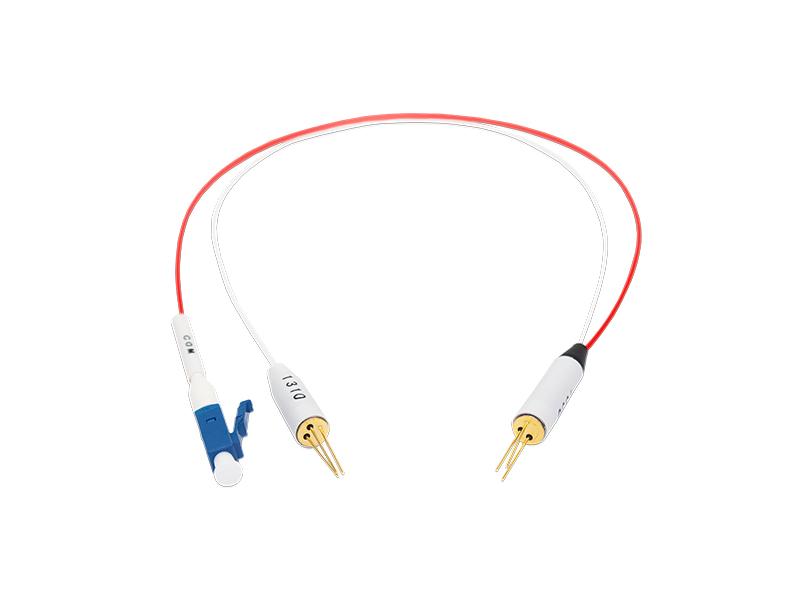

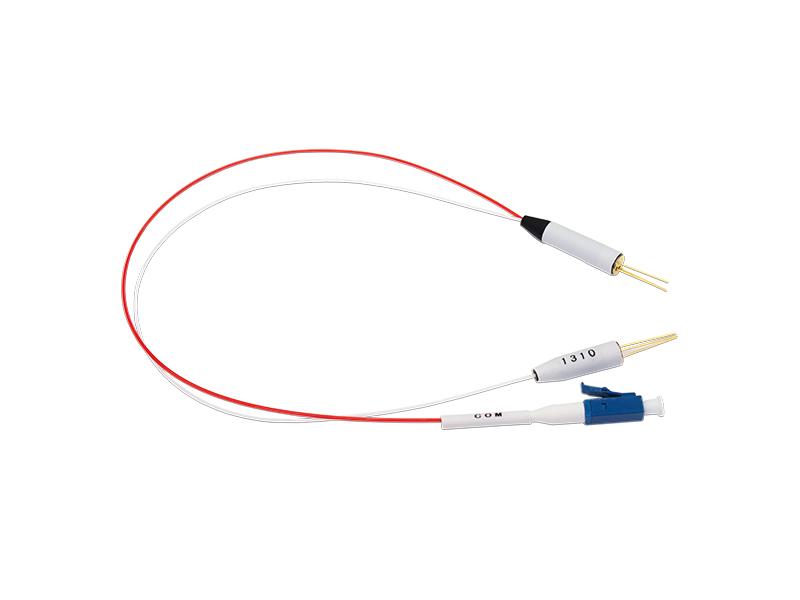

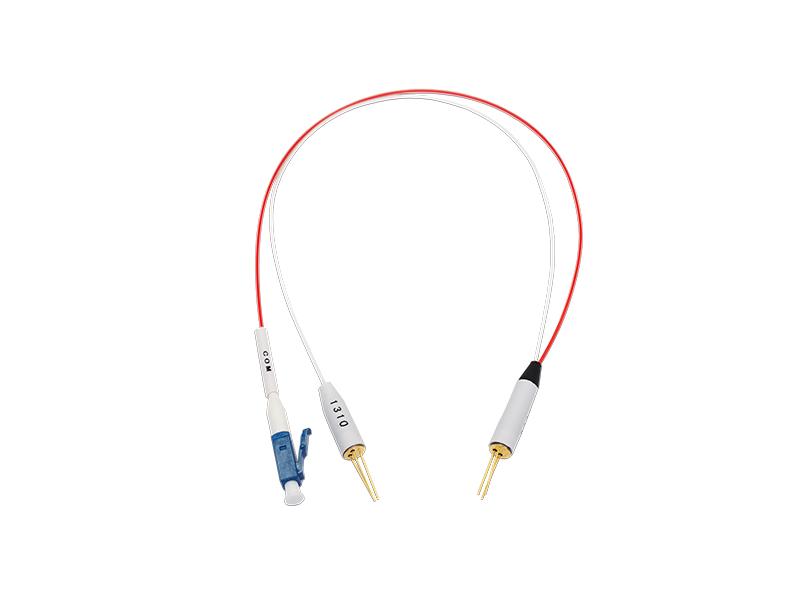

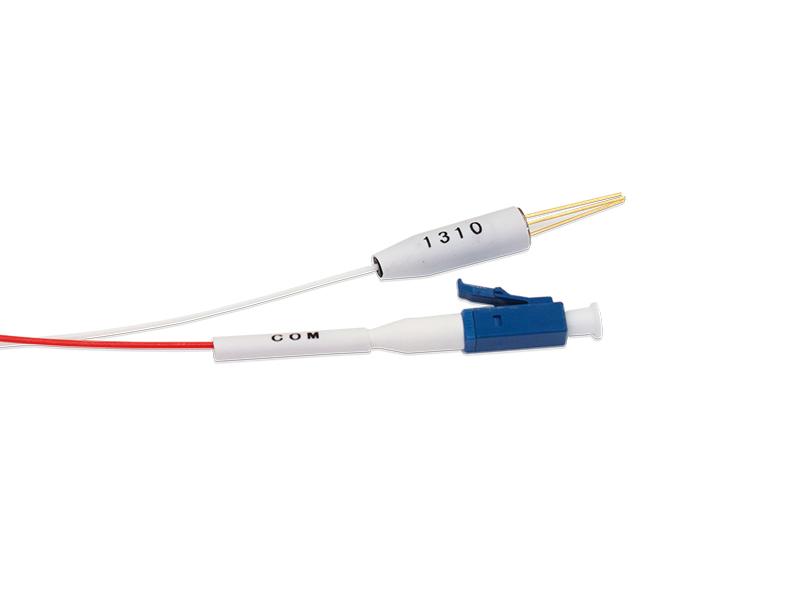

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector
Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm

Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm

FW-PWPD-025/R13T15-PD-09-025 é um dispositivo fotodetector integrado de divisão de comprimento de onda FWDM. O módulo acopla e encapsula sinais ópticos da porta de transmissão (1550 nm) e da porta de reflexão (1310/1490 nm) do componente FWDM simultaneamente em fotodetectores (PDs) de alta responsividade, permitindo a detecção fotoelétrica independente para três canais de comprimento de onda com uma única entrada de fibra.



Adotando um design compacto de invólucro hermético, este dispositivo integra altamente as funções de multiplexação por divisão de comprimento de onda e fotodetecção. Ele simplifica bastante o caminho óptico do sistema e reduz o tamanho geral do equipamento, tornando-o um candidato ideal para monitoramento de redes PON, monitoramento de potência óptica (OPM), monitoramento de canais em sistemas WDM e outras aplicações.

Pergunte agora Download
  • Detalhes do produto

PWDM PD TX1550 RX 1310/1490nm WDM Foto-detetor



FW-PWPD-025/R13T15-PD-09-025



O FW-PWPD-025/R13T15-PD-09-025 é um dispositivo foto-detetor de divisão de comprimento de onda FWDM integrado. O módulo acopla e encapsula sinais ópticos da porta de transmissão (1550 nm) e da porta de reflexão (1310/1490 nm) do componente FWDM simultaneamente em foto-detetores (PDs) de alta responsividade, permitindo a deteção fotoelétrica independente para três canais de comprimento de onda com uma única entrada de fibra.



Adotando um design de pacote hermético compacto, este dispositivo integra altamente funções de multiplexação por divisão de comprimento de onda e de fotodeteção. Ele simplifica grandemente o caminho óptico do sistema e reduz o tamanho geral do equipamento, tornando-se um candidato ideal para monitorização de redes PON, monitorização de potência óptica (OPM), monitorização de canais em sistemas WDM e outras aplicações.



Características do Produto



  • Alta Isolação: O filtro FWDM garante baixa diafonia entre os canais.
  • Alta Confiabilidade: Embalagem hermética, em conformidade com os requisitos de confiabilidade da norma Telcordia GR-468.
  • Alta Responsividade: Adota chip fotodetetor InGaAs de alta sensibilidade.
  • Baixa Corrente Escura e Baixo Ruído: Garante a precisão de deteção para sinais ópticos fracos.
  • Pacote Miniatura: Estrutura compacta para fácil integração no sistema.



Aplicações do Produto



  • Monitorização de potência óptica online para redes FTTx / PON (EPON / GPON)
  • Deteção de sinal para Terminal de Linha Óptica (OLT) e Unidade de Rede Óptica (ONU)
  • Monitorização de potência de canal em sistemas de Multiplexação por Divisão de Comprimento de Onda (WDM)
  • Deteção de potência óptica de entrada / saída de amplificadores ópticos (EDFA)
  • Instrumentos de teste óptico e sistemas de deteção óptica



Características Ópticas e Elétricas



Parâmetro Unidade Valor Observações
Mín Tipo Máx
Comprimento de Onda de Operação λ1 nm 1260 1310 1360 Reflexão
λ2 1480 1490 1500
λ3 1520 1550 1610 Transmissão
WDM Perda de Inserção COM→R @λ1﹠λ2 dB   0.5
Isolamento COM→R @λ3 15 22
COM→T@λ1&λ2 30 35   1550nm
PD Responsividade Transmissão A/W 0.85 0.9   1310nm

Reflexão 0.85 0.9 2
Potência de saturação Ps mW
Corrente direta If mA   2 0.2
Conector Perda de Inserção dB     0.2 LC/PC
PDL dB
Perda de Retorno dB   40
Dimensões mm       Ver figura abaixo



Condições de Operação e Armazenamento



Parâmetro Características Unidade
Temperatura de Operação -40 ~ +80 °C
Umidade de Operação 5~85 %RH
Temperatura de Armazenamento -40 ~ +80 °C
Umidade de Armazenamento 5~85 %RH

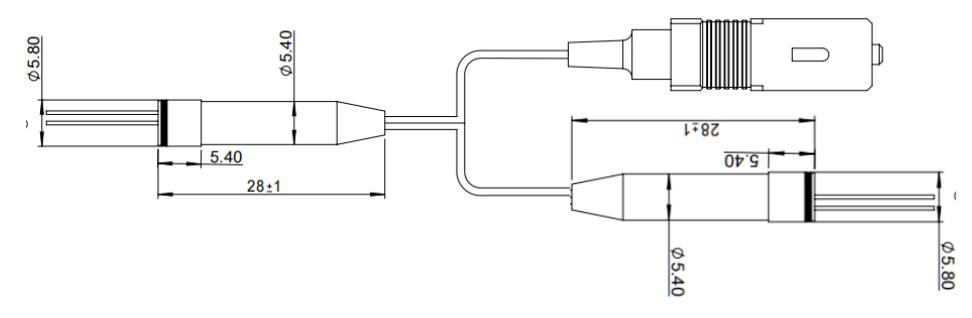

Desenho de Estrutura Mecânica



As fibras são de 0.9mm Hytrel, disponíveis nas cores branca e vermelha ou em cores especificadas pelo cliente. O comprimento da fibra é L±10 mm. Todos os componentes estão em conformidade com RoHS.



PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector













Informações para Pedido



PN Especificação
FW-PWPD-025/R13T15-PD-09-025LCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025LCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER
OUTROS



Quer saber mais sobre este produto?

ENVIAR UM Mensagem
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Produtos relacionados
100G QSFP28 LR4 Transceptor Óptico 100G QSFP28 LR4 1310nm 10km LC
Módulo transceptor óptico 100G QSFP28 LR4, compatível com transmissão de 100 Gb/s e até 10 km em fibra SM, funciona em soluções de conexão IDC de alta velocidade, entre outras.   Características   Design MUX/DEMUX de 4 pistas TOSA / ROSA LAN WDM integrado para alcance de até 10 km sobre SMF Suporta 100GBASE-ER4 para taxa de linha de 103,125 Gbps e OTU4 para taxa de linha de 111,81 Gbps Largura de banda agregada de >100 Gbps Conectores LC duplex Compatível com o padrão IEEE 802.3-2012 Cláusula 88, padrão elétrico IEEE 802.3bm CAUI-4 de chip para módulo, padrão ITU-T G.959.1-2012-02 Fonte de alimentação única de +3,3 V em operação Funções de diagnóstico digital integradas Faixa de temperatura de 0 °C a 70 °C Peça em conformidade com RoHS Suporta FEC (Correção Antecipada de Erros)
Ler mais
10G SFP+ Transceiver Transceptor Óptico SFP+ 10G BIDI 80KM 1490/1550nm
Módulo transceptor óptico SFP+ 10G BIDI 80KM, suporta transmissão de 10Gb/s e até 80 km em uma fibra de núcleo. Funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN e assim por diante. Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable LC único para transmissão bidirecional transmissor EML resfriado, fotodetector APD Ligações SMF até 80km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <3W Faixa de temperatura: 0 ~ 70°C Compatível com RoHS
Ler mais
6-Electric POE Gigabit Industrial Switch FW304GPS-2G 6-Elétrico POE Gigabit Interruptor Industrial FW304GPS-2G
6 * portas RJ45 10/100/1000 Mbps O FW304GPS-2G é um switch POE de gerenciamento full gigabit quase industrial. A porta completa suporta proteção contra raios de 6KV, proteção contra superaquecimento da fonte de alimentação, proteção contra sobretensão, proteção contra surtos de corrente e outros recursos de proteção. Dois terminais upstream 10/100/1000M RJ45 suportam controle de fluxo de contrapressão IEEE 802.3x totalmente duplo e semidual. Ele está em conformidade com o padrão IEEE802.3af&at e a potência máxima de PoE de uma única porta é de 30 W. Nível de proteção de alta confiabilidade, adapta-se a vários ambientes complexos, entrada de tensão de fonte de alimentação dupla redundante de 48-56V DC, suporta fonte de alimentação DC redundante dupla ou fonte de alimentação redundante DC/AC dupla e atende à demanda de energia em diferentes ambientes de fonte de alimentação.
Ler mais
FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 &1550/1610nm SC/APC LGX Box FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 e 1550/1610NM SC/APC LGX Caixa
Recursos Largura de banda larga                          Baixa perda de inserção                        Isolamento de alto canal       Confiabilidade e estabilidade excepcionais
Ler mais
QSFP112 400G BASE-SR4 Transceiver Transceptor QSFP112 400G BASE-SR4 850nm 100m
O transceptor SR4 QSFP112 400G foi projetado para transmitir e receber links de dados ópticos seriais com taxas de dados de até 106,25 Gb/s (por canal) no formato de modulação PAM4 por fibra multimodo. É um módulo transceptor hot pluggable de pequeno formato com taxa de extinção óptica de 2,5 dB e vcsel de alto desempenho. É compatível com as especificações Ethernet 400G e MSA QSFP112.
Ler mais
FWDM filter HTTH HTTx FTTH FWDM TX 1540-1560 RX 1260-1500&1575-1650 FWDM componente
filtro FWDM de 3 portas de canal único , funciona em rede óptica ftth/fttx pon CATV mux baixa perda de inserção alto isolamento de canal perda dependente de baixa polarização confiabilidade e estabilidade excepcionais
Ler mais
150GHz 32CH DWDM MUX DEMUX C14-H60 Multiplexador/Demultiplexador DWDM de 32 canais e 150 GHz C14-H60 (1566,31 nm - 1529,16 nm) com porta de monitor, rack LC/UPC 1U
O multiplexador/demultiplexador DWDM de 32 canais e 150 GHz foi projetado pela FIBERWDM, com comprimento de onda de C14-H60 (1566,31 nm a 1529,16 nm), em conformidade com a grade ITU de 150 GHz, maximizando a capacidade da faixa da banda C. O DWDM de 32 canais a 150 GHz é um dispositivo DWDM totalmente passivo, que suporta baixa perda de inserção (portas de comprimento de onda < 6,0 dB) e suporta operações de 800G x 32 canais em um sistema de transferência DWDM.
Ler mais

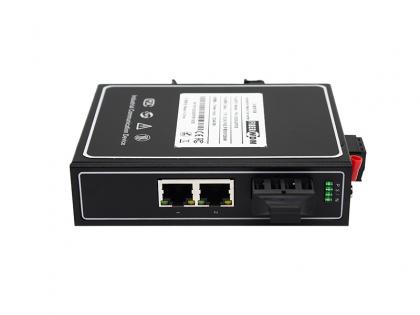

Non-Managed Industrial Ethernet Media Converter with PoE, 2-Port Gigabit Ethernet Conversor de Mídia Ethernet Industrial Não Gerenciado com PoE, Ethernet Gigabit de 2 Portas
