O multiplexador/demultiplexador DWDM AAWG de 101 canais foi projetado pela FIBERWDM, com comprimento de onda de C11 a C61 (1568,772 nm a 1528,773 nm), em conformidade com a grade ITU-T G.694.1 de 50 GHz, maximizando a capacidade da banda C. É um dispositivo DWDM totalmente passivo e suporta baixa perda de inserção (portas de comprimento de onda < 6,5 dB).
Multiplexador/demultiplexador DWDM de fibra única, 101 canais C11-C61, 50 GHz AAWG, LC/UPC, rack 1U

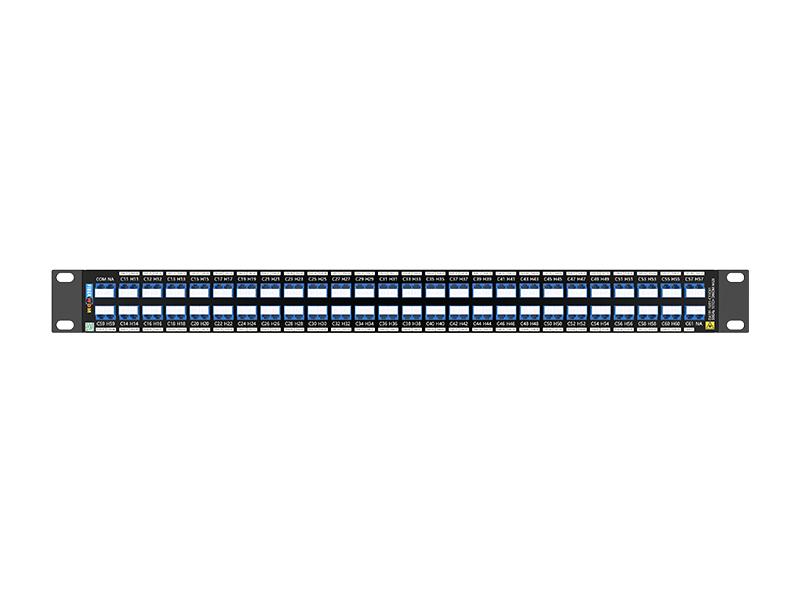

Painel do produto
Funciona em radiodifusão e televisão, data centers, finanças, governo, computação em nuvem, dados massivos e outros setores.
Especificação do produto
|
Parâmetros |
Notas |
Especificações |
Unidades |
|
|
Min |
Máximo |
|||
|
Canais |
101 |
Ch |
||
|
Espaçamento entre canais |
50 |
GHz |
||
|
Comprimento de onda |
1528,773 |
1568,772 |
nm |
|
|
Banda passante de referência relativa à rede ITU |
Em relação à grade da UIT |
± 6,25 |
GHz |
|
|
Frequência UIT |
Consulte a Tabela 2 abaixo. |
THz |
||
|
Comprimento de onda da UIT |
Consulte a Tabela 2 abaixo. |
nm |
||
|
Precisão da frequência central |
Desvio absoluto máximo do comprimento de onda central de 3 dB em relação à grade da UIT em todos os canais. |
-0,05 |
+0,05 |
nm |
|
Perda de Inserção |
Perda de inserção máxima no comprimento de onda da UIT em todos os canais. |
6,5 |
dB |
|
|
Uniformidade da perda de inserção |
Variação máxima da perda de inserção em todos os canais |
1,5 |
dB |
|
|
Ondulação |
Máximo da variância de perda em toda a banda de passagem da UIT em todos os canais. |
0,7 |
dB |
|
|
Largura de banda de 1dB |
1dB da perda de inserção mínima, largura total, polarização média |
0,2 |
nm |
|
|
Largura de banda de 3dB |
3dB da perda de inserção mínima, largura total, polarização média |
0,26 |
nm |
|
|
Largura de banda de 20dB |
20dB a partir da perda de inserção mínima, largura total, polarização média |
0,7 |
nm |
|
|
Isolamento de canal adjacente |
Diferença máxima de perda de inserção entre o canal de maior potência e dois canais adjacentes, considerando as condições gerais de operação, como temperatura e polarização média, de acordo com a norma ITU. |
25 |
dB |
|
|
Isolamento de canal não adjacente |
Diferença máxima de perda de inserção entre o canal de maior potência e canais não adjacentes, considerando as condições gerais de operação, como temperatura e polarização média de acordo com a ITU. |
30 |
dB |
|
|
Diafonia total |
Diferença total cumulativa média de perda de inserção entre o canal de maior potência e todos os outros canais, considerando condições operacionais gerais como temperatura e polarização média de acordo com a ITU. |
21 |
dB |
|
|
Perda dependente da polarização |
Razão máxima de transmissões em todos os estados de polarização, na banda de passagem da UIT. |
0,7 |
dB |
|
|
Atraso do Modo de Polarização |
Na faixa de passagem de referência em todos os canais. |
0,5 |
ps |
|
|
Retorno Perda |
40 | dB | ||
|
Potência óptica contínua |
500 | mw | ||
Informações do pacote

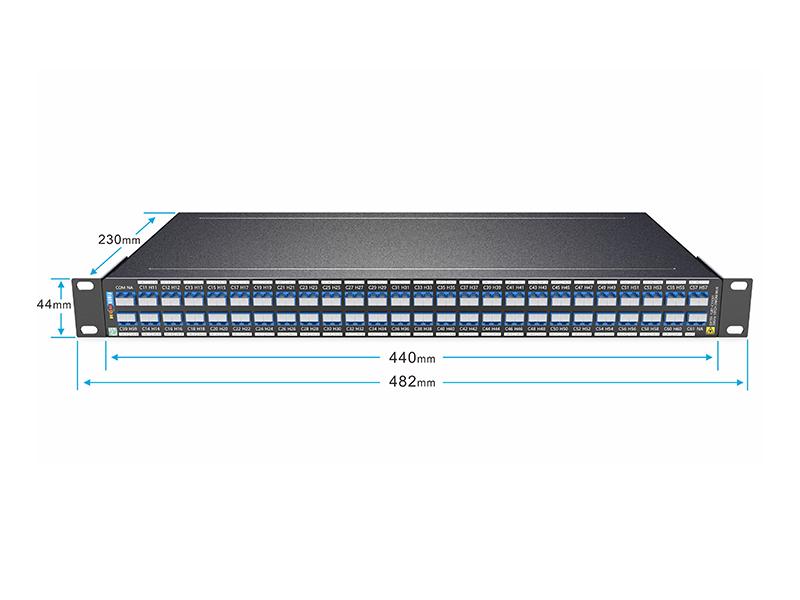

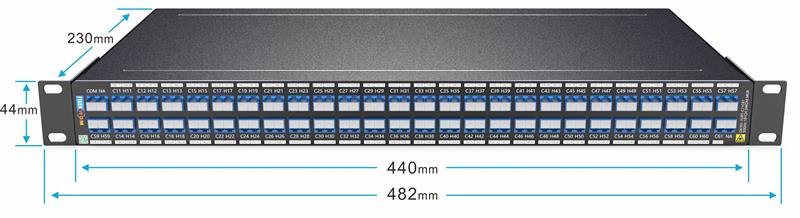

Rack DWDM 1U de 101 canais
Informações sobre o pedido
|
Nº do produto |
Descrição do produto |
|
DA101-1U01-C11C61 |
Multiplexador/demultiplexador DWDM AAWG de 50 GHz, 101 canais (C11-C61), fibra única, LC/UPC, rack 1U. |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
Lista de canais
|
Não |
Frequência (THz) |
Comprimento de onda (nm) |
Não |
Frequência (THz) |
Comprimento de onda (nm) |
|
C11 |
191,10 |
1568,772 |
H36 |
193,65 |
1548.115 |
|
H11 |
191,15 |
1568.360 |
C37 |
193,70 |
1547,715 |
|
C12 |
191,20 |
1567,952 |
H37 |
193,75 |
1547,316 |
|
H12 |
191,25 |
1567.540 |
C38 |
193,80 |
1546,917 |
|
C13 |
191,30 |
1567,133 |
H38 |
193,85 |
1546,518 |
|
H13 |
191,35 |
1566,723 |
C39 |
193,90 |
1546,119 |
|
C14 |
191,40 |
1566,314 |
H39 |
193,95 |
1545,720 |
|
H14 |
191,45 |
1565,905 |
C40 |
194,00 |
1545,322 |
|
C15 |
191,50 |
1565,496 |
H40 |
194,05 |
1545,322 |
|
H15 |
191,55 |
1565.087 |
C41 |
194,10 |
1544,526 |
|
C16 |
191,60 |
1564,679 |
H41 |
194,15 |
1544,128 |
|
H16 |
191,65 |
1564.271 |
C42 |
194,20 |
1543.730 |
|
C17 |
191,70 |
1563,863 |
H42 |
194,25 |
1543,333 |
|
H17 |
191,75 |
1563,455 |
C43 |
194,30 |
1542,936 |
|
C18 |
191,80 |
1563.047 |
H43 |
194,35 |
1542,539 |
|
H18 |
191,85 |
1562.640 |
C44 |
194,40 |
1542.142 |
|
C19 |
191,90 |
1562.233 |
H44 |
194,45 |
1541,746 |
|
H19 |
192,95 |
1561,826 |
C45 |
194,50 |
1541,349 |
|
C20 |
192,00 |
1561,419 |
H45 |
194,55 |
1540,953 |
|
H20 |
192,05 |
1561.013 |
C46 |
194,60 |
1540,557 |
|
C21 |
192,10 |
1560,606 |
H46 |
194,65 |
1540,162 |
|
H21 |
192,15 |
1560.200 |
C47 |
194,70 |
1539,766 |
|
C22 |
192,20 |
1559,794 |
H47 |
194,75 |
1539,371 |
|
H22 |
192,25 |
1559,389 |
C48 |
194,80 |
1538,976 |
|
C23 |
192,30 |
1558,983 |
H48 |
194,85 |
1538,581 |
|
H23 |
192,35 |
1558,578 |
C49 |
194,90 |
1538,186 |
|
C24 |
192,40 |
1558.173 |
H49 |
194,95 |
1537,792 |
|
H24 |
192,45 |
1557,768 |
C50 |
195,00 |
1537,397 |
|
C25 |
192,50 |
1557,363 |
H50 |
195,05 |
1537.003 |
|
H25 |
192,55 |
1556,959 |
C51 |
195,10 |
1536,609 |
|
C26 |
192,60 |
1556,555 |
H51 |
195,15 |
1536,216 |
|
H26 |
192,65 |
1556.151 |
C52 |
195,20 |
1535,822 |
|
C27 |
192,70 |
1555,747 |
H52 |
195,25 |
1535,429 |
|
H27 |
192,75 |
1555,343 |
C53 |
195,30 |
1535.036 |
|
C28 |
192,80 |
1554.940 |
H53 |
195,35 |
1534,643 |
|
H28 |
192,85 |
1554,537 |
C54 |
195,40 |
1534.250 |
|
C29 |
192,90 |
1554,134 |
H54 |
195,45 |
1533,858 |
|
H29 |
192,95 |
1553,731 |
C55 |
195,50 |
1533,465 |
|
C30 |
193,00 |
1553,329 |
H55 |
195,55 |
1533.073 |
|
H30 |
193,05 |
1552,926 |
C56 |
195,60 |
1532,681 |
|
C31 |
193,10 |
1552,524 |
H56 |
195,65 |
1532.290 |
|
H31 |
193,15 |
1552.122 |
C57 |
195,70 |
1531,898 |
|
C32 |
193,20 |
1551,721 |
H57 |
195,75 |
1531,507 |
|
H32 |
193,25 |
1551,319 |
C58 |
195,80 |
1531,116 |
|
C33 |
193,30 |
1550,918 |
H58 |
195,85 |
1530,725 |
|
H33 |
193,35 |
1550,517 |
C59 |
195,90 |
1530,334 |
|
C34 |
193,40 |
1550,116 |
H59 |
195,95 |
1529,944 |
|
H34 |
193,45 |
1549,715 |
C60 |
196,00 |
1529.553 |
|
C35 |
193,50 |
1549,315 |
H60 |
196,05 |
1529.163 |
|
H35 |
193,55 |
1548,915 |
C61 |
196,10 |
1528,773 |
|
C36 |
193,60 |
1548.515 |
