O DWDM MUX/DEMUX de 8 canais (16 ondas) com filtro Azul e Vermelho (R/B) é usado em pares, projetado pela FIBERWDM, no lado A, as ondas são: RX C21 a C28, TX C44 a C51; e no lado B, as ondas são: RX C44 a C51, TX C21 a C28. Em conjunto com os amplificadores DWDM e o dispositivo DCM, o sistema de transferência DWDM de 8 canais pode suportar uma transmissão de longa distância em uma fibra.
E é projetado com caixa LGX Plug-in, para que possa ser conectado no rack 1U de 4 slots, com capacidade máxima de suporte de 4*8 canais no sistema.

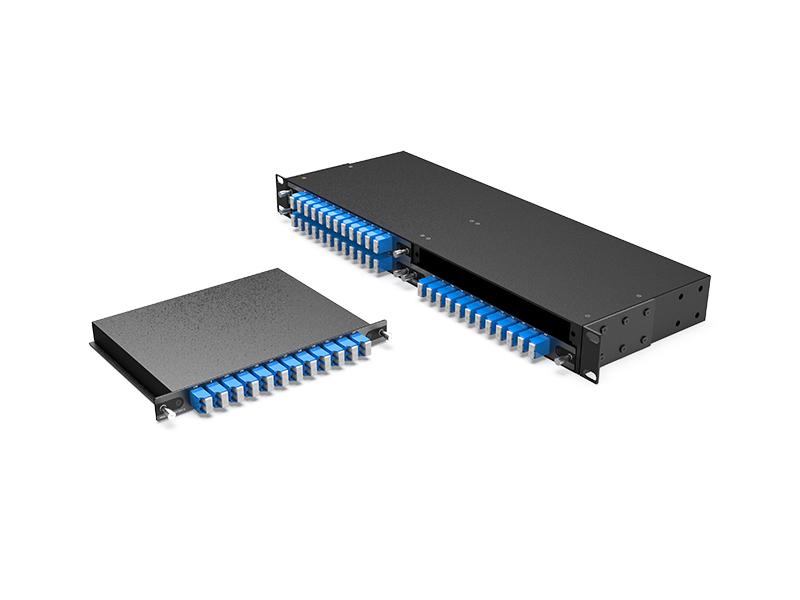

Fibra única 8 canais 16 ondas DWDM MUX/DEMUX, com porta EXP e filtro R/B LC/UPC, caixa LGX e rack 1U de 4 slots
O DWDM MUX/DEMUX de 8 canais (16 ondas) com filtro Azul e Vermelho (R/B) é usado em pares, projetado pela FIBERWDM, no lado A, as ondas são: RX C21 a C28, TX C44 a C51; e no lado B, as ondas são: RX C44 a C51, TX C21 a C28. Em conjunto com os amplificadores DWDM e o dispositivo DCM, o sistema de transferência DWDM de 8 canais pode suportar uma transmissão de longa distância em uma fibra.
E é projetado com caixa LGX Plug-in, para que possa ser conectado no rack 1U de 4 slots, com capacidade máxima de suporte de 4*8 canais no sistema.
Painel de produtos

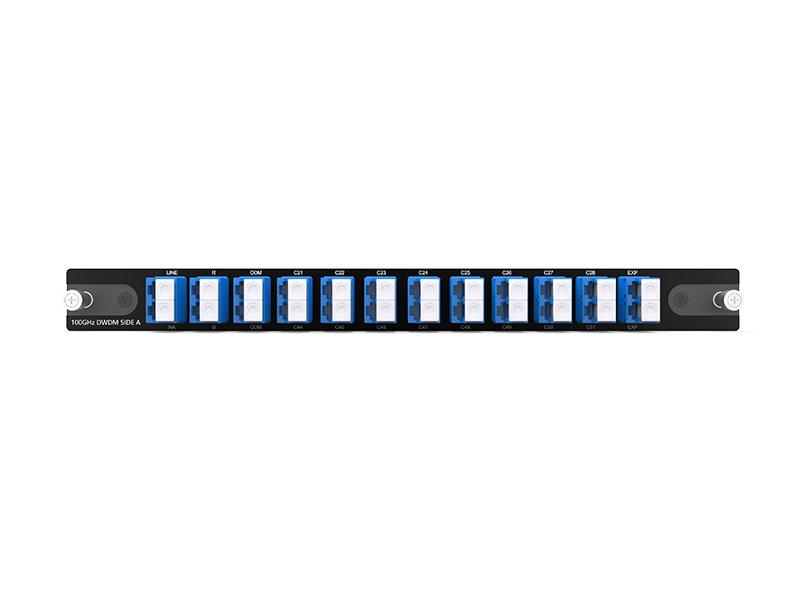

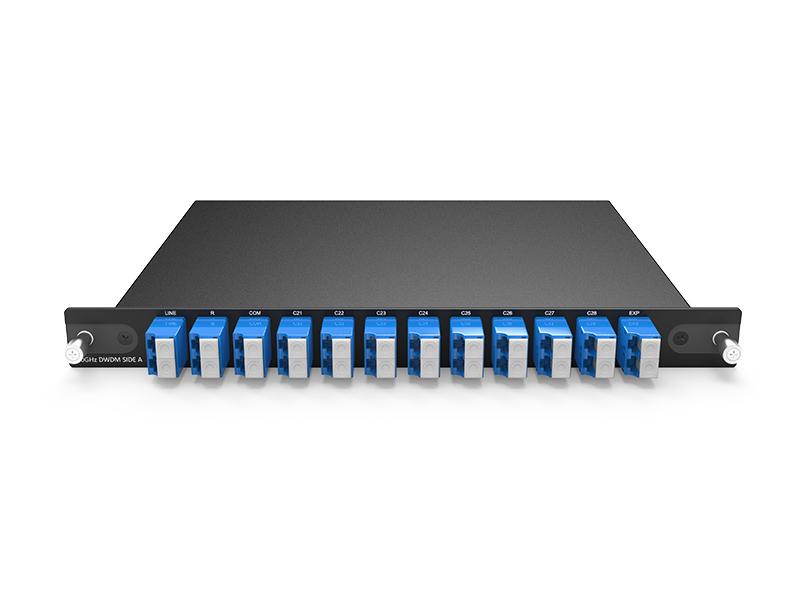

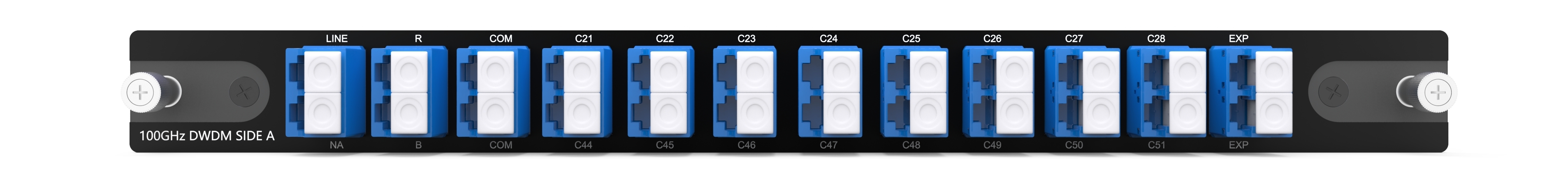

8CH DWDM MUX/DEMUX Fibra Única Lado A

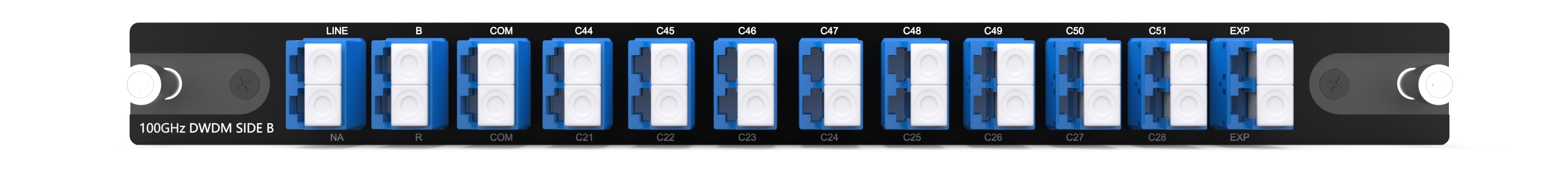

8CH DWDM MUX/DEMUX Fibra Única Lado B

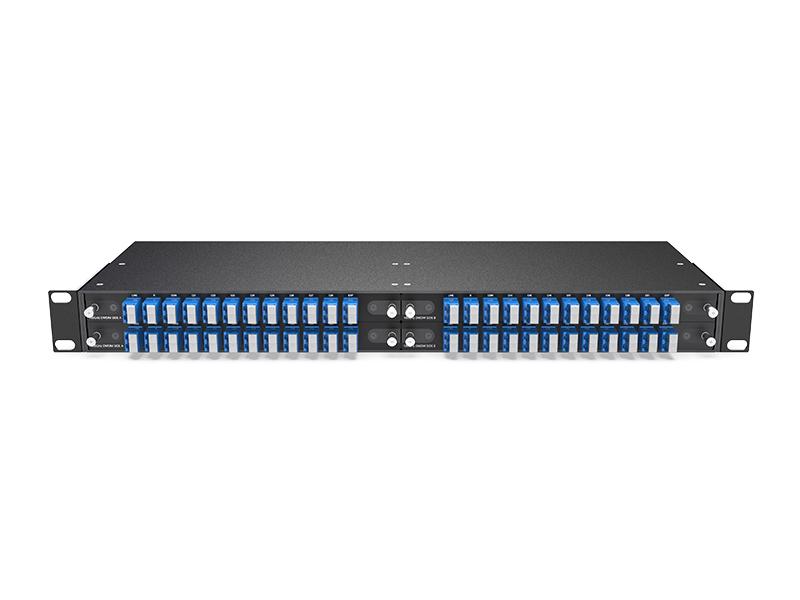

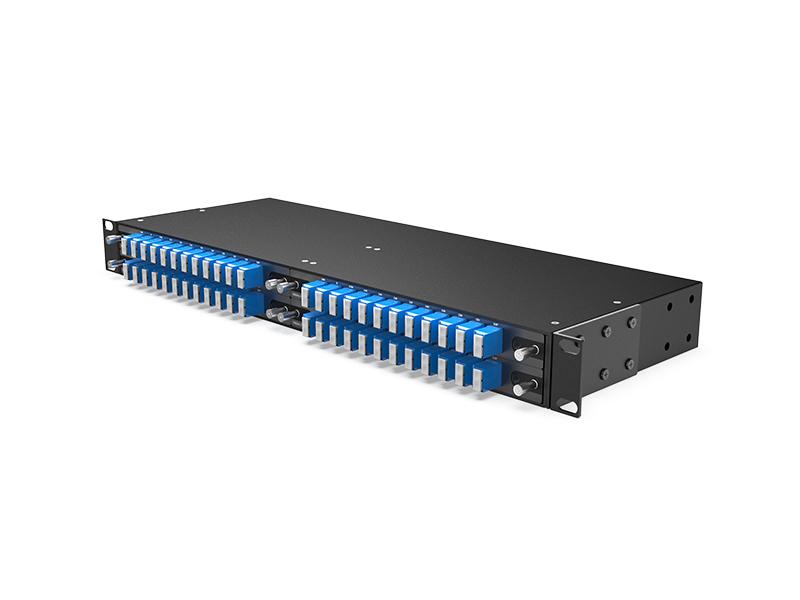

Rack 1U de 4 slots
Porta de Expansão para Aumento Futuro da Largura de Banda, torna possível aumentar a capacidade da rede conectando-a à porta de linha de outro DWDM MUX/DEMUX suportando diferentes comprimentos de onda, sem a necessidade de instalar ou alugar fibras adicionais.

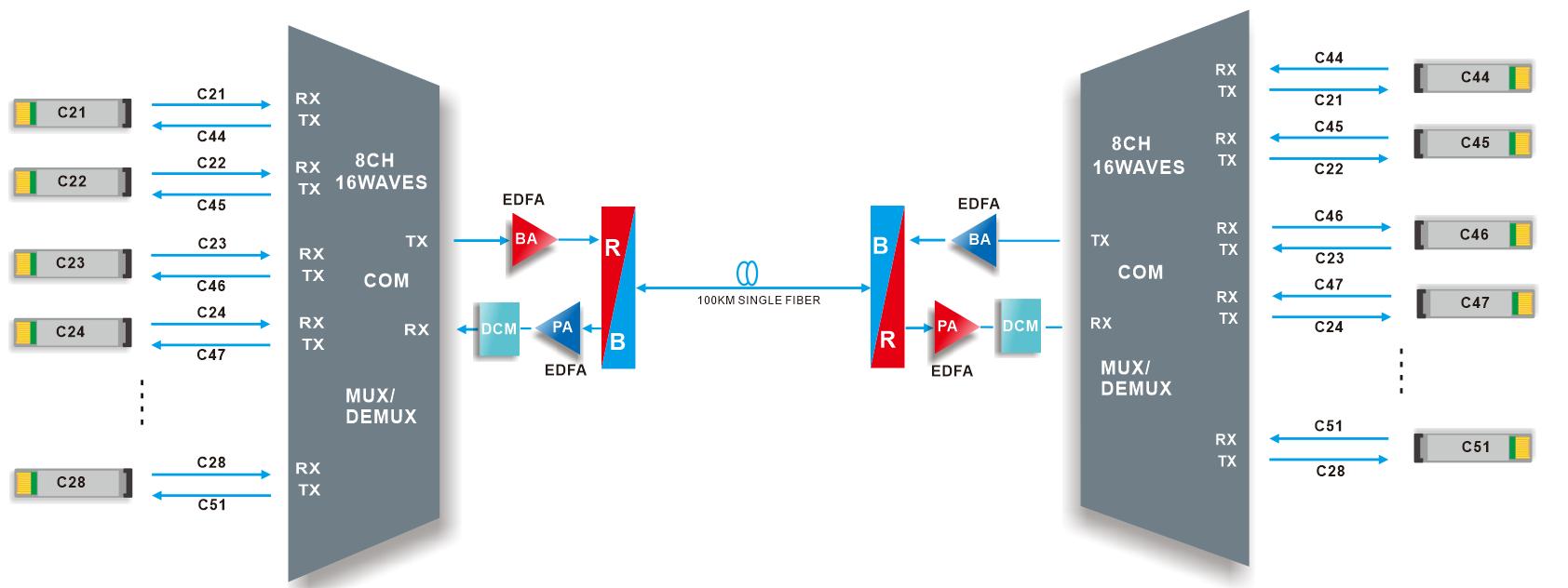

Link de linha
Transmissão de fibra única 8CH DWDM MUX/DEMUX
O DWDM MUX/DEMUX de 8 canais oferece suporte a 8 canais de diferença em uma fibra óptica para transmissão ponto a ponto.
Ela atua em transmissão e TV, IDC, finanças, governo, nuvem, dados massivos e outros setores.
Especificação do produto
|
Comprimento de onda |
8 canais 16 ondas C21-C28/C44-C51 |
Espaçamento de canais |
100 GHz (0,8 nm) |
|
Canal de banda passante |
±0,11 nm |
Tecnologia |
TFF (Filtro de Filme Fino) |
|
Perda de inserção |
≤ 3,5 dB |
Perda de Link |
≤ 4,5 dB |
|
Perda de Retorno |
≥ 45dB |
Diretividade |
≥ 45dB |
|
Dispersão do Modo de Polarização |
≤ 0,1ps |
Perda Dependente de Polarização |
≤ 0,3dB |
|
Isolamento de canal |
Adjacente ≥30dB
|
Temperatura |
Operando de -40 a 85°C Armazenamento -40 a 85°C |
|
Perda de inserção @ R/B |
PASS:≤ 0,6dB Refletir: ≤0,8dB |
Isolamento@R/B |
PASS:≥ 30dB Refletir: ≥15dB |
|
Peso líquido |
Caixa LGX: 0,5KG Rack 1U de 4 slots: 1,5 kg |
Dimensões (AxLxP) |

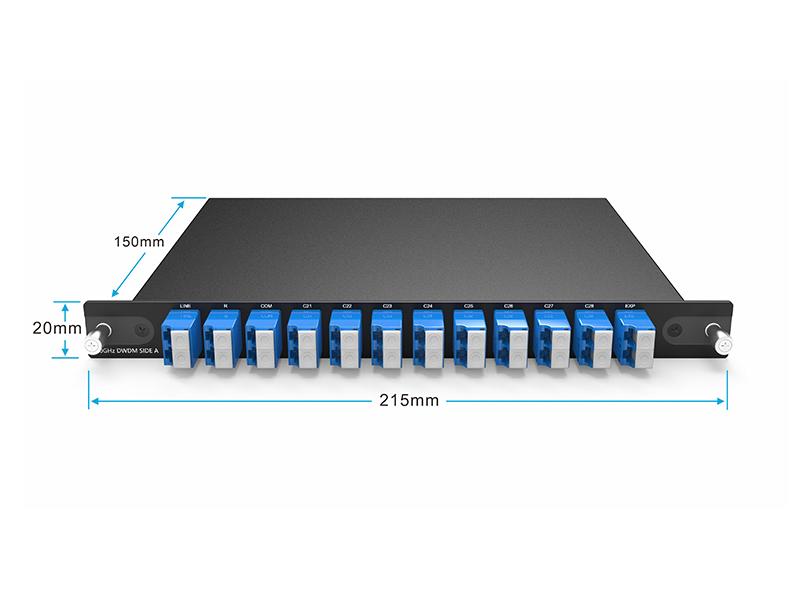

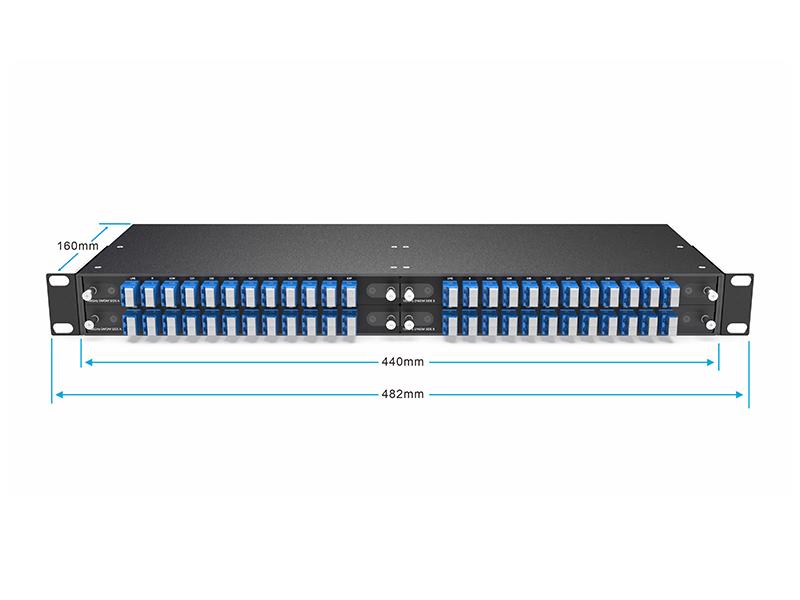

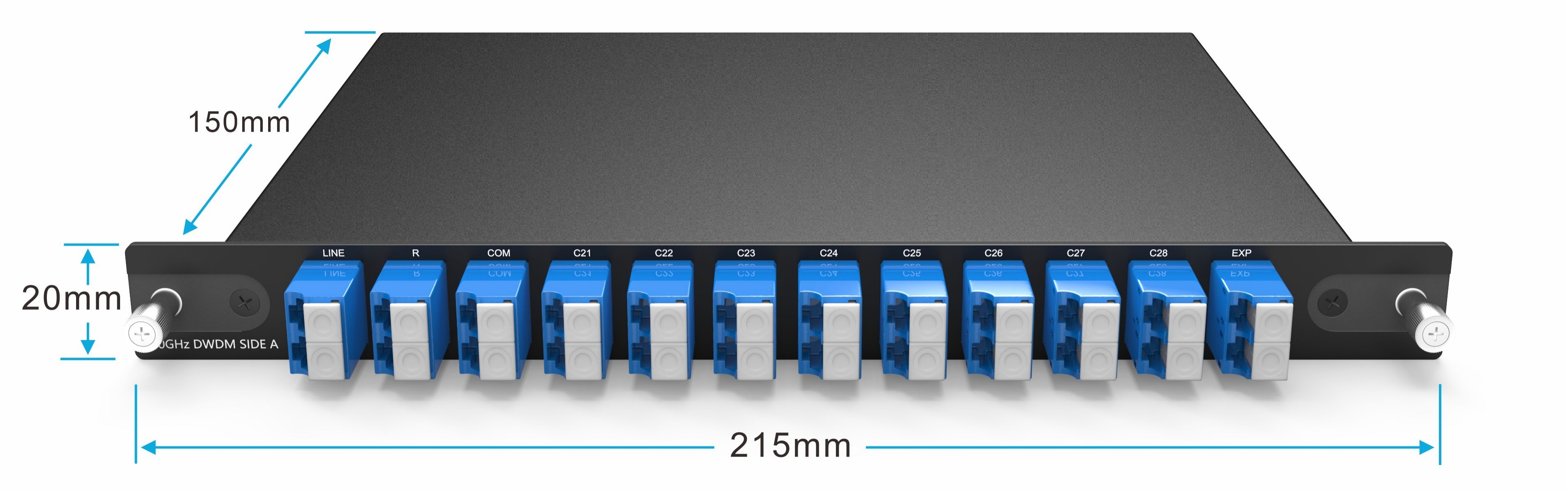

Caixa LGX: 20*215*150mm Rack 1U: 44*440*230 mm |
Nota: Especificado com conectores.
Informações do pacote

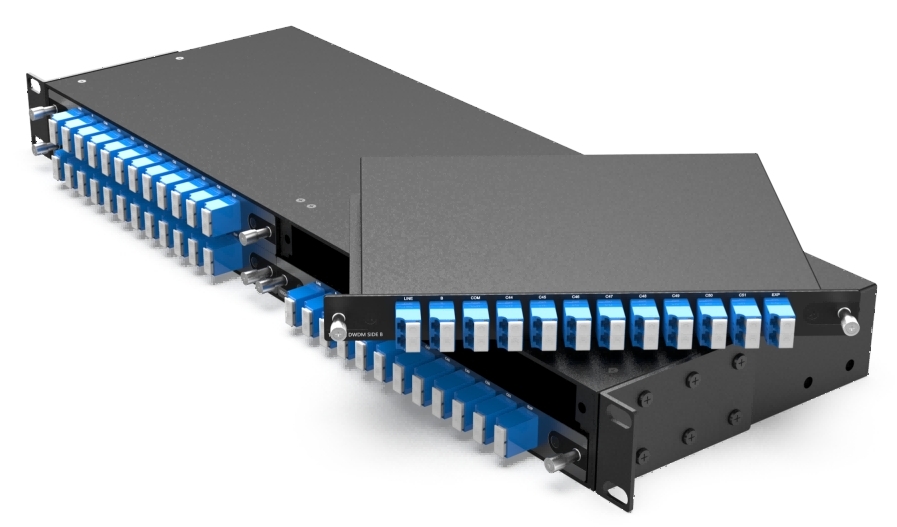

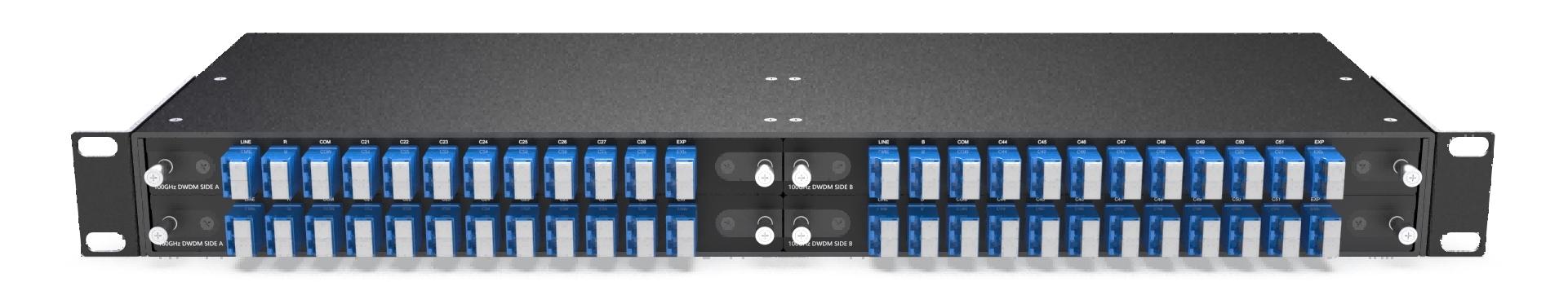

LGX BOX Plug in Rack 1U de 4 Slots

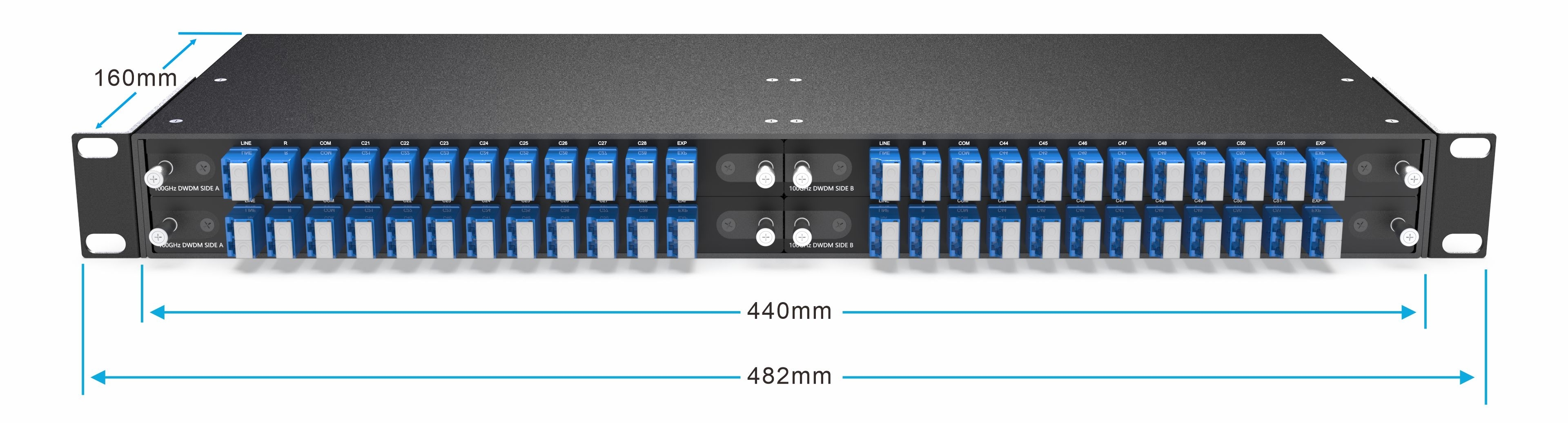

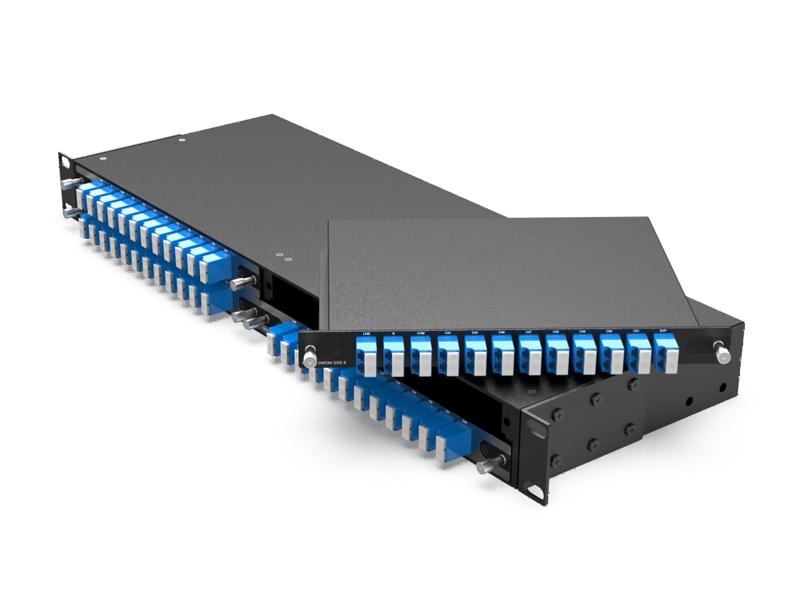

Rack 1U de 4 slots para LGX BOX
Informações do pedido
|
Número do produto |
Descrição do produto |
|
DM8-LGX01-C2151-RB-A |
DWDM MUX//DEMUX 8CH 16Waves (RX C21-C28/TX C44-C51) com porta EXP e filtro RB, fibra única, LC/UPC, caixa LGX plug-in 20*215*150 mm, lado A |
|
DD8-LGX01-C2151-RB-B |
DWDM MUX/DEMUX 8CH 16Waves (RX C44-C51/TX C21-C28) com porta EXP e filtro RB, fibra única, LC/UPC, caixa LGX plug-in 20*215*150mm, lado B |
|
1U-4LGX02 |
Rack 1U de 19” polegadas com 4 slots para caixa Plug-in LGX, 440*160*44mm |
Observação: oferecemos suporte para design personalizado. Entre em contato conosco por e-mail.
