Conversor de mídia externo 10/100M 1 * RJ45 e 1 * switch de porta SFP

Características funcionais

  • Porta RJ45 adaptativa de 10/100 Mbps
  • Uma porta superior é uma porta de fibra SFP de 100 Mbps
  • Inversão automática de porta (Auto MDI/MDIX)
  • Modo de controle de fluxo: full duplex adota o padrão IEEE 802.3x, half duplex adota o padrão de contrapressão
  • está em conformidade com os padrões IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX
  • O mecanismo de comutação store-and-forward é adotado
  • Detalhes do produto

Série de conversores de mídia 10/100M


Conversor Série 10/100

O conversor 10/100M Series 10/100BASE-TX para 100BASE-SX/LX foi projetado principalmente para grupos de trabalho maiores e com maior demanda de largura de banda que exigem expansão da rede Ethernet. O 10/100M possui um conector RJ45 e um conector de fibra óptica SC ou SFP, conectando a rede 10/100BASE-TX à rede 100BASE-SX/LX (fibra óptica). No modo full duplex, o conversor pode estender a distância em até 550 metros para fibra multimodo e até 80 quilômetros para fibra monomodo. É totalmente compatível com os padrões IEEE 802.3u e 802.3. Os procedimentos de instalação e operação da Série 10/100M são simples e diretos. O usuário pode monitorar facilmente o status da operação em tempo real através de um conjunto de LED localizado no painel frontal


Conversor de mídia 10/100M


Conexão de cabo do conversor da série 10/100M

Tipo de porta

Tipo de cabo

Máx. Comprimento

10/100BASE-T

Gato. 5, 5E UTP, RJ-45

100 metros

100BASE-SX

Fibra multimodo de 850n (62,5/ 125μm)

220 metros

100BASE-SX

Fibra multimodo de 850nm (50/125μm)

550 metros

100BASE-LX

Fibra monomodo de 1310 nm (9/125um)

10-100km


Indicação LED

Consulte a tabela a seguir para indicação de LED do conversor da série 10/100M

LIDERADO

Status

Indicação

PANCADA

SOBRE

A energia está ligada

FPL

SOBRE

quando detecta o sinal óptico

DESLIGADO

quando nenhum sinal óptico detecta

10/100

SOBRE

A velocidade TP é 1 00M

DESLIGADO

A velocidade do TP é 10M


FDX

SOBRE

Velocidade máxima

DESLIGADO

meia velocidade

FRX

Clarão

Dados de fibra

TRX

Clarão

Dados UTP


Especificações do conversor da série 10/100M

MODELO

1、Série 10/100M

2、Série 10/100M

PADRÃO

IEEE802.3u 100BASE-T;

IEEE802.3u

100BASE-T;

IEEE802.3 100BASE-SX

IEEE802.3

100BASE-LX

INTERFACE

RJ-45 parte x 1 (10/100 Mbps)

Conector SC/SFP Porta de fibra x 1 (100 Mbps)

PT

CONEXÕES

10/100BASE-T: Categoria UTP 5, 5E

CONEXÕES DE FIBRA

100BASE-SX: fibra multimodo de 62,5/125 µm ou 50/125 µm, conector SC/SFP

100BASE-LX:9 ou

Fibra monomodo 10/125 µm, conector SC/SFP

LIDERADO

INDICAÇÕES

POW,FPL,10/100,FDX,FRX,TRX

DISTÂNCIA MÁXIMA

550 m ~ 2 km

10km~100km

AMBIENTE

Temperatura operacional: 0 ~ + 70C

Temperatura de armazenamento: -40~+85C

Humlblty: 10 ~ 90% sem condensação

PODER

5V 1000mA

PESO LÍQUIDO

650 g/par

EMISSÃO

FCC Classe A, CE


Orçamento típico de energia óptica

Série 10/100M

Conector

SC

SC

SC

SC

SC

Comprimento de onda

850 nm

1310 nm

1310 nm

1310 nm

1550 nm

Típica

550m/220m

20 km

40 km

60 km

80-100 km

Óptico

poder

≥-12dBm

≥-14dBm

≥-11dBm

≥-6dBm

≥-5dBm

Sensibilidade

≤-23dBm

≤-34dBm

≤-36dBm

≤-38dBm

≤-38dBm


Quer saber sobre este produto?

ENVIAR UM MENSAGEM
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

produtos relacionados
10/100/1000M External Media Converter Conversor de mídia externo 10/100/1000M 1 * RJ45 e 1 * switch de porta SFP
Características funcionais Porta RJ45 adaptável de 10/100/1000 Mbps Uma porta superior é uma porta de fibra SFP de 1000 Mbps Inversão automática de porta (Auto MDI/MDIX) Modo de controle de fluxo: full duplex adota o padrão IEEE 802.3x, half duplex adota o padrão de contrapressão está em conformidade com os padrões IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX O mecanismo de comutação store-and-forward é adotado As velocidades de linha estão disponíveis na faixa de comprimentos de quadro de 64 a 9.000
10/100/1000M External Media Converter Conversor de mídia externo 10/100/1000M 1 * RJ45 e 1 * porta SFP com interruptor adaptador de alimentação 100 ~ 260V AC para DC 5V
Características funcionais Porta RJ45 adaptável de 10/100/1000 Mbps Uma porta superior é uma porta de fibra SFP de 1000 Mbps Inversão automática de porta (Auto MDI/MDIX) Modo de controle de fluxo: full duplex adota o padrão IEEE 802.3x, half duplex adota o padrão de contrapressão está em conformidade com os padrões IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX O mecanismo de comutação store-and-forward é adotado As velocidades de linha estão disponíveis na faixa de comprimentos de quadro de 64 a 9.000
 10G Media Converter Conversor de mídia 10G
Este produto é um conversor fotoelétrico 10G de alto desempenho, que utiliza conversão ótico-elétrica para alcançar amplificação balanceada de sinais ópticos, extração de clock e regeneração óptica, e adota a tecnologia WDM (DWDM/CWDM), que permite a transmissão de sinais ópticos em longa distância em um ou mais canais em uma única fibra. O conversor óptico-elétrico mini Ethernet 10G foi projetado por nossa empresa para redes de big data e banda larga digital de alta velocidade. É usado principalmente para atualização e expansão de redes metropolitanas de banda larga digital de fibra óptica e transmissão de dados de servidores de grande capacidade. O produto oferece ideias de design de alta qualidade, alta confiabilidade, alta largura de banda e baixo custo para fornecer aos usuários largura de banda suficiente, desempenho estável e soluções de rede poderosas.
 Data Center Network Switch 48x25GE port and 8x 100Ge uplink Port DS410 Data Center Network Switch 48x25GE porta e 8x 100Ge uplink Port DS410
características do produto 1.Desempenho Portas: 48 x10/25GE, 8 x 40/100GE Encaminhamento de velocidade de fio de 2/3 camadas Porta 40G/100G: Suporta modo 4x10G/4x25G 2. Projeto de otimização do data center Cada porta suporta uma fila de saída virtual Fonte de alimentação hot swappable com design de redundância 1+1 4+1 módulos de ventilador de troca a quente projetados de forma redundante Fácil de instalar 3. Controlador de alto desempenho Módulos COM-e de arquitetura x86 Suporta 16 GB de memória DDR4 com ECC Suporta unidades de estado sólido SSD de 256 GB, interface M.2 (barramento SATA) Suporte para BMC, através do qual os periféricos podem ser monitorados e gerenciados 4. O sistema suporta as funções de monitoramento e gravação de vários eventos Monitoramento de tensão, monitoramento de nível de placa de suporte Monitoramento de temperatura Reiniciar registro do motivo
Optical transport network CAIXA DCI 4x400G, rack 1U de transmissão 16*100G 1.6T
Características do produto: Suporte máximo de 16x100G para o lado do cliente, 8x200G ou 4x400G para o lado da linha na transmissão. O máximo total é de 1,6 Tbps (3,2 Tbps em bidirecional) em dispositivo 1U. Obtenha maior capacidade de transferência através do empilhamento de dispositivos. Máximo de até 19,2 Tbps (200 G*96 canais a 50 GHz) ou 25,6 Tbps (400 G*64 75 GHz ou 400 G*48 100 GHz) Design modular de chassi 1U, placa única adota design hot-swap, suporta atualização suave e pode expandir ou excluir serviços com flexibilidade de acordo com as necessidades. Fonte de alimentação dupla, compatível com fonte de alimentação AC ou DC DC-48V. Protocolo completo de gerenciamento de rede: suporta WEB, SNMP, CLI, TLI e outras interfaces de gerenciamento de rede. Suporta placas de gerenciamento de rede duplas, função de rede 1+1.

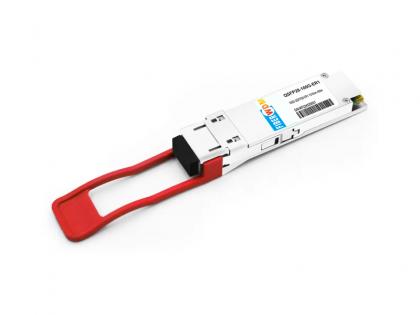

100G QSFP28 LR4 100G QSFP28 LR4 1310nm 10km LC Transceptor Óptico
