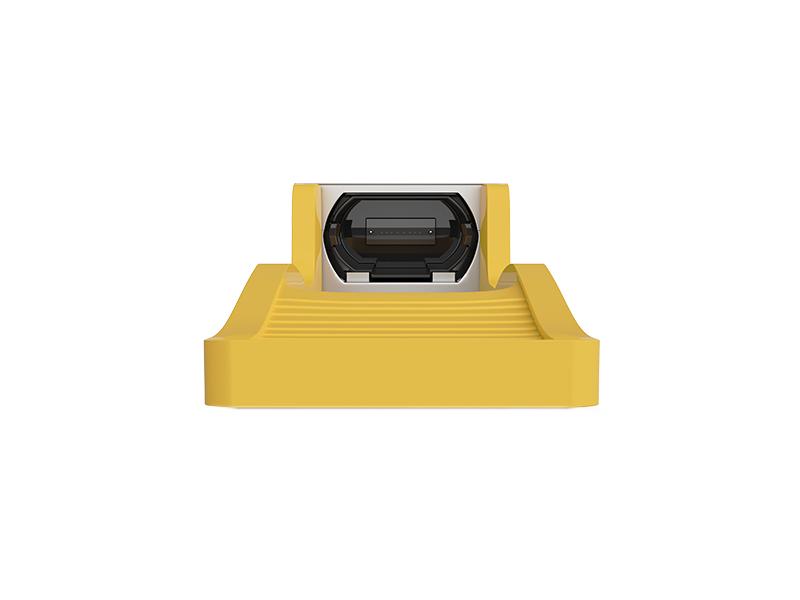

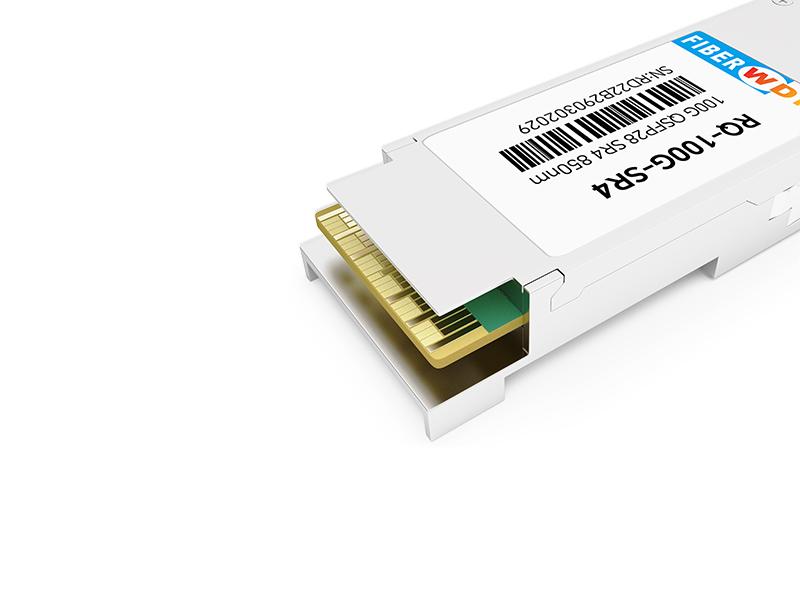

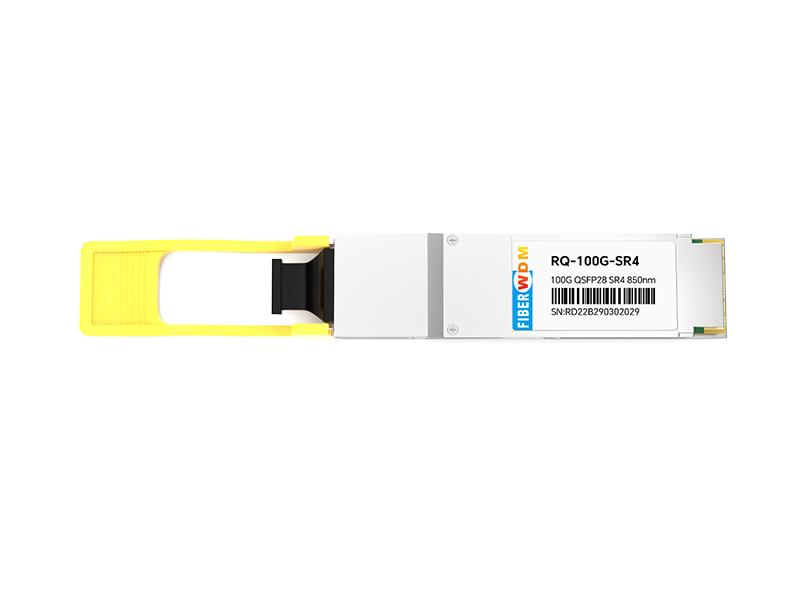

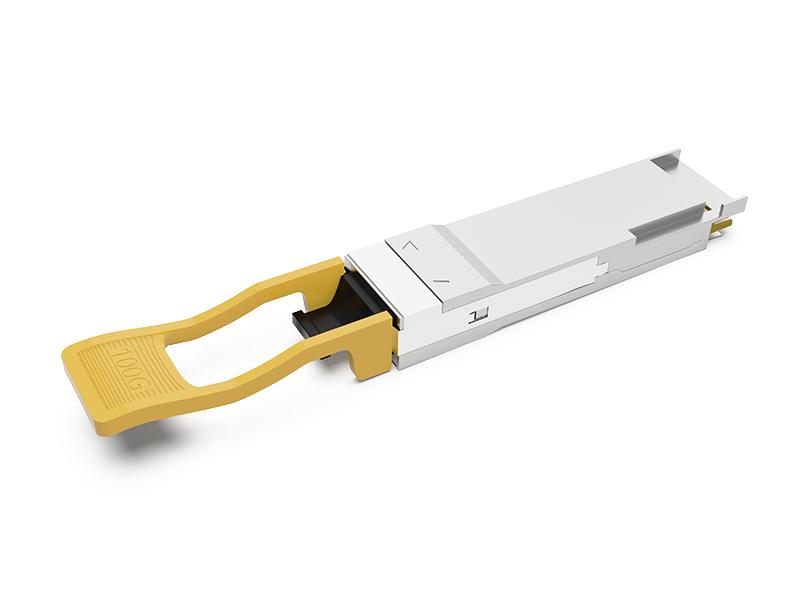

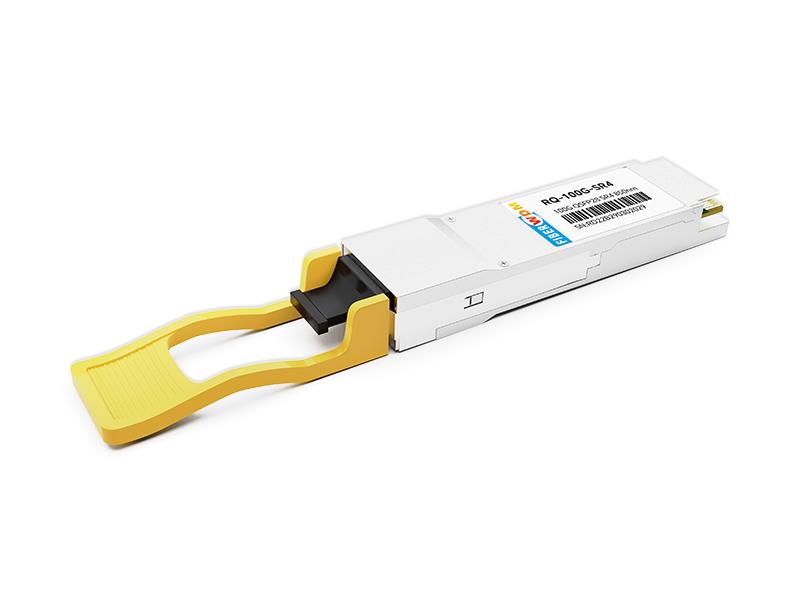

Transceptor Óptico 100G QSFP28 SR4 100m 850nm MPO

Parâmetro

Símbolo

Mín

Máx

Unidades

Faixa de Temperatura de Armazenamento

TSTG

-40

+85

⁰C

Tensão de Alimentação

VCC

0

4

V

Umidade Relativa

RH

5% a 85% sem condensação

Parâmetro

Símbolo

Mín

Máx

Unidades

Temperatura de Caixa - Operação

TCASE

0

70

⁰C

Tensão de Alimentação

Vcc

3,14

3,46

V

Consumo de Energia

PDI SS

2.5

W

Distância do enlace sobre fibra OM4

100

M

Distância do enlace sobre fibra OM3

70

M

Parâmetro do transmissor

Mín.

Típico

Máx.

Unidades

Taxa de sinalização, cada faixa

25.78125 ± 100ppm

Gbps

Faixa de comprimento de onda central

840

850

860

nm

Formato de modulação

NRZ

Potência média de lançamento por faixa

-8.4

2.4

dBm

Largura espectral RMS

0.6

nm

Amplitude de modulação óptica

cada faixa

-6.4

3.0

dBm

Potência média de lançamento por faixa no estado TX desligado

-30.0

dBm

Potência de lançamento em OMA menos TDEC, cada faixa

-7.3

dBm

Fechamento do olho do transmissor e dispersão, cada faixa

4.3

dB

Taxa de extinção

2.0

dB

Tolerância à perda de retorno óptico

12

dB

Definição da máscara do olho do transmissor {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Parâmetro do receptor

Mínimo

Típico

Máximo

Unidades

Taxa de sinalização, cada faixa

25.78125 ± 100ppm

Gbps

nm

Faixa de comprimento de onda da faixa

840

850

860

Formato de modulação

NRZ

Limite de dano

3.4

dBm

Potência média recebida, cada faixa

- 10.3

2.4

dBm

Potência do receptor, cada faixa (OMA)

3.0

dBm

Reflectância do Receptor

- 12,0

dB

Sensibilidade do Receptor sob Estresse (OMA), cada canal

-5,2

dBm

Condições de Estresse para Sensibilidade do Receptor sob Estresse

Fechamento do Olho sob Estresse

4,3

dB

Jitter J2J do Olho sob Estresse

0,39

UI

Jitter J4J do Olho sob Estresse

0,53

UI

OMA de cada canal agressor

3

dBm

Definição da Máscara do Olho do Receptor sob Estresse {X1,X2,X3,Y1,Y2,Y3}

{0,28,0,5,0,5,0,33,0,33,0,4}

RX_LOS_Assert Mín/Máx

-30,0

dBm

RX_LOS_De-Assert Mín/Máx

- 12,0

dBm

Histerese RX_LOS

0,5

dB

Parâmetro do Transmissor

Mín

Típico

Máx

Unidade

Taxa de sinalização por canal (faixa)

25,78125 ± 100ppm

GBd

Tensão de saída em modo comum CA (RMS)

17.5

mV

Tensão de saída diferencial

900

mV

Largura do olho

0.57

UI

Altura do olho, diferencial

228

mV

Fechamento vertical do olho

5.5

dB

Perda de retorno de saída diferencial

Equação (83E– 2)

dB

Perda de retorno de conversão de modo comum para modo diferencial

Equação (83E– 3)

dB

Descasamento de terminação diferencial

10

%

Tempo de transição (20% a 80%)

12

ps

Tensão de modo comum CC

-350

2850

mV

Parâmetro do receptor

Mín.

Típico

Máx.

Unidade

Taxa de sinalização por faixa (intervalo)

25.78125 ± 100ppm

GBd

Tensão de saída em modo comum CA (RMS)

17.5

mV

Tensão de saída diferencial

900

mV

Largura do olho

0.57

UI

Altura do olho diferencial

228

mV

Fechamento vertical do olho

5.5

dB

Perda de retorno da saída diferencial

Equação (83E– 2)

dB

Perda de retorno da conversão de modo comum para modo diferencial

Equação (83E– 3)

dB

Descasamento da terminação diferencial

10

%

Tempo de transição (20% para 80%)

12

ps

Número do produto

Taxa de dados (Gb/s)

Comprimento de onda (nm)

Alcance (km)

LD

Potência de transmissão (dBm)

PD

Sensibilidade de recepção (dBm)

Temperatura (℃)

RQ-100G-SR4

100

850 nm

0.1

VCSEL

-8.4~2.4

PIN

0~70
