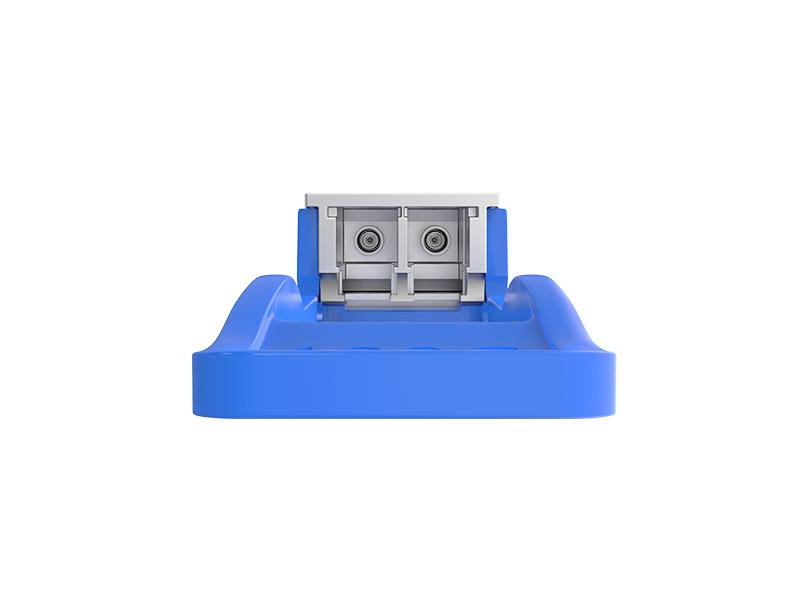

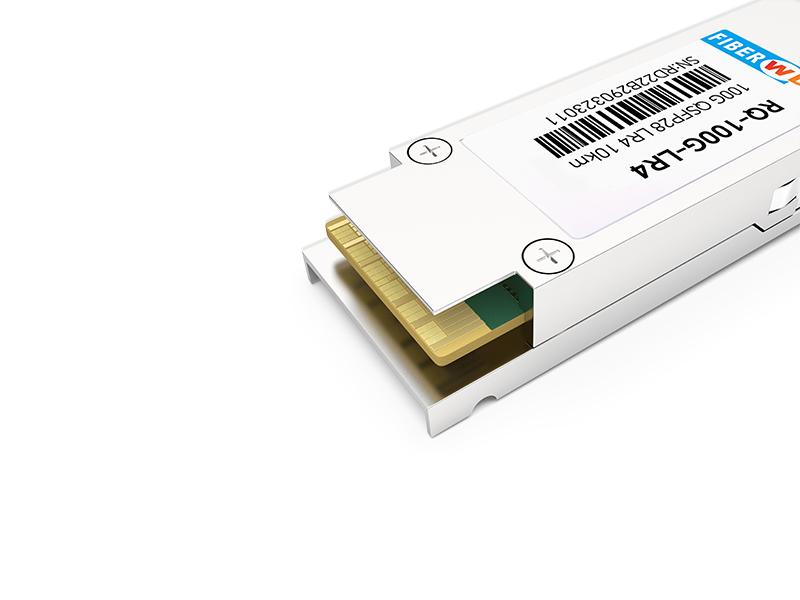

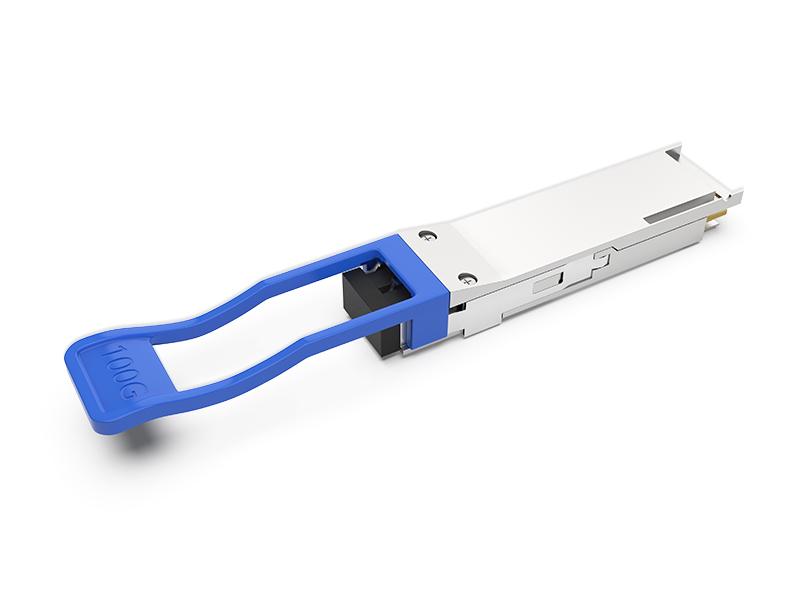

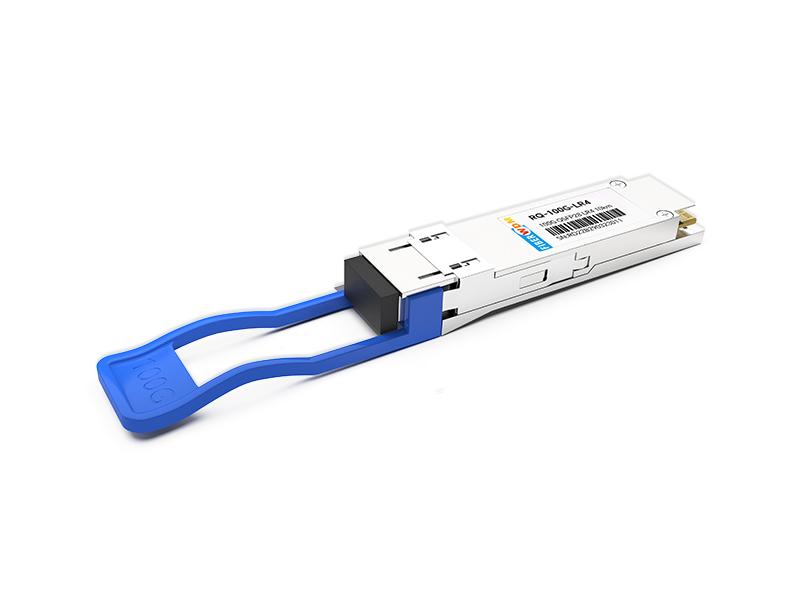

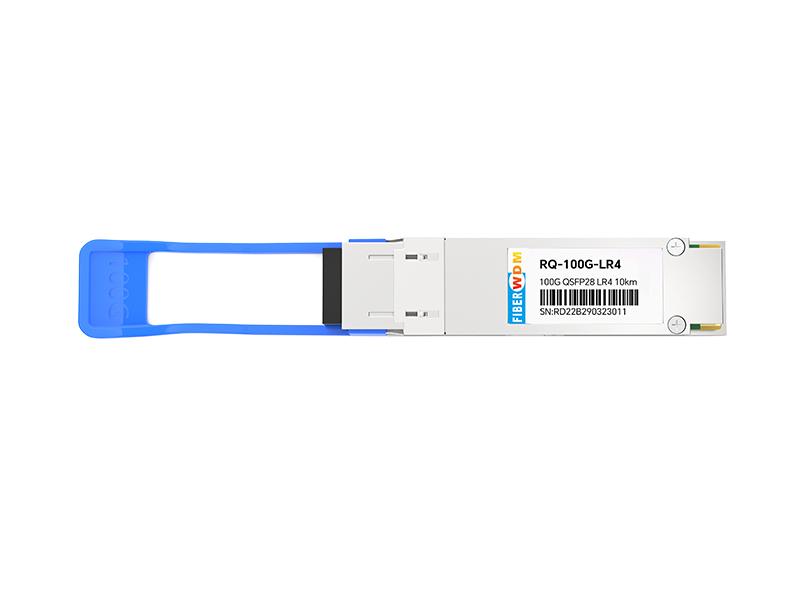

Transceptor Óptico 100G QSFP28 LR4 1310nm 10km LC

Parâmetro

Símbolo

Mín.

Típico

Máx.

Unidade

Temperatura de armazenamento

TS

-40

+85

°C

Tensão de alimentação

VCCT, R

-0,5

4

V

Umidade relativa

RH

0

85

%

Parâmetro

Símbolo

Mín.

Típico

Máx.

Unidade

Temperatura de operação do gabinete

TC

0

+70

°C

Tensão de alimentação

VCCT, R

+3,13

3,3

+3,47

V

Corrente de alimentação

ICC

1100

1500

mA

Dissipação de potência

PD

5

W

Parâmetro

Símbolo

Mín.

Típ.

Máx.

Unidade

Nota

Taxa de dados por canal

-

25,78125

Gbps

27,9525

Consumo de energia

-

3,6

5

W

Corrente de alimentação

Icc

1,1

1,5

A

Tensão de E/S de controle - Alta

VIH

2,0

Vcc

V

Tensão de Controle I/O-Baixa

VIL

0

0,7

V

Descompasso Entre Canais

TSK

35

Ps

Duração do RESETL

10

Us

Tempo de Desativação do RESETL

100

ms

Tempo de Ligação

100

ms

Transmissor

Tolerância de Tensão de Saída Single Ended

0,3

Vcc

V

1

Tolerância de Tensão de Modo Comum

15

mV

Tensão Diferencial de Entrada de Transmissão

VI

150

1200

mV

Impedância Diferencial de Entrada de Transmissão

ZIN

85

100

115

Jitter de Entrada Dependente de Dados

DDJ

0.3

IU

Receptor

Tolerância da tensão de saída de extremidade única

0.3

4

V

Tensão diferencial de saída do Rx

Vo

370

600

950

mV

Tensão de subida e descida da saída do Rx

Tr/Tf

35

ps

1

Jitter total

TJ

0.3

IU

Parâmetro

Símbolo

Mín.

Típ.

Máx.

Unidade

Ref.

Transmissor

Atribuição de comprimento de onda

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

Razão de Supressão do Modo Lateral

SMSR

30

-

-

dB

Potência Média Total de Lançamento

PT

-4

-

8.3

dBm

Potência Média de Lançamento, cada Canal

-4

-

4.5

dBm

Diferença na Potência de Lançamento entre quaisquer dois Canais (OMA)

-

-

6.5

dB

Amplitude de Modulação Óptica, cada Canal

OMA

-4

4.5

dBm

Potência de lançamento em OMA menos Penalidade do Transmissor e da Dispersão (TDP), cada faixa

-4.8

-

dBm

TDP, cada faixa

TDP

2.2

dB

Razão de Extinção

ER

4

-

-

dB

Definição da Máscara do Olho do Transmissor {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

Tolerância de Perda de Retorno Óptico

-

-

20

dB

Potência Média de Lançamento do Transmissor DESLIGADO, cada faixa

Poff

-30

dBm

Ruído de Intensidade Relativa

Rin

-128

dB/HZ

1

Tolerância de Perda de Retorno Óptico

-

-

12

dB

Receptor

Limite de Danos

THd

3.3

dBm

1

Sensibilidade equivalente por canal

Rxsens

-10.6

dBm

1

Potência média na entrada do receptor, cada via

R

-10.6

0

dBm

Precisão do RSSI

-2

2

dB

Refletância do receptor

Rrx

-26

dB

Potência do receptor (OMA), cada via

-

-

3.5

dBm

Desativação de LOS

LOSD

-15

dBm

Ativação de LOS

LOSA

-25

dBm

Histerese de LOS

LOSH

0.5

dB
