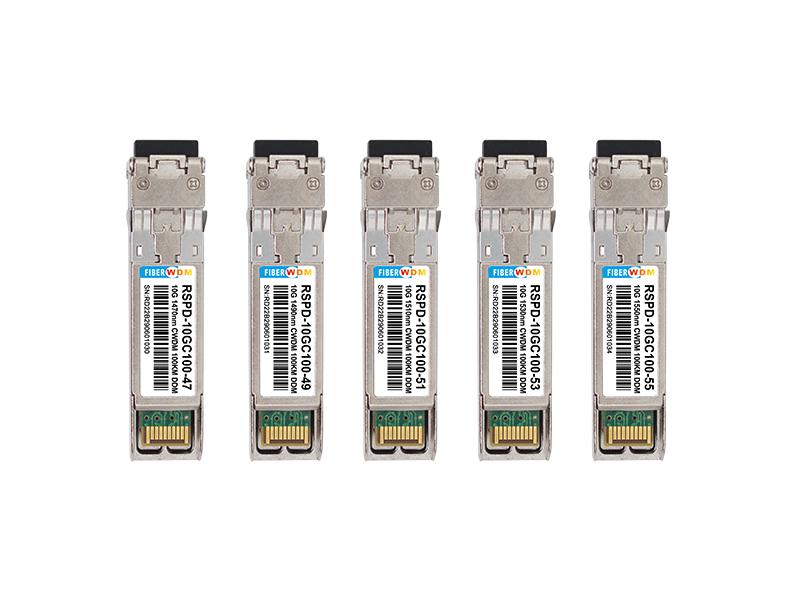

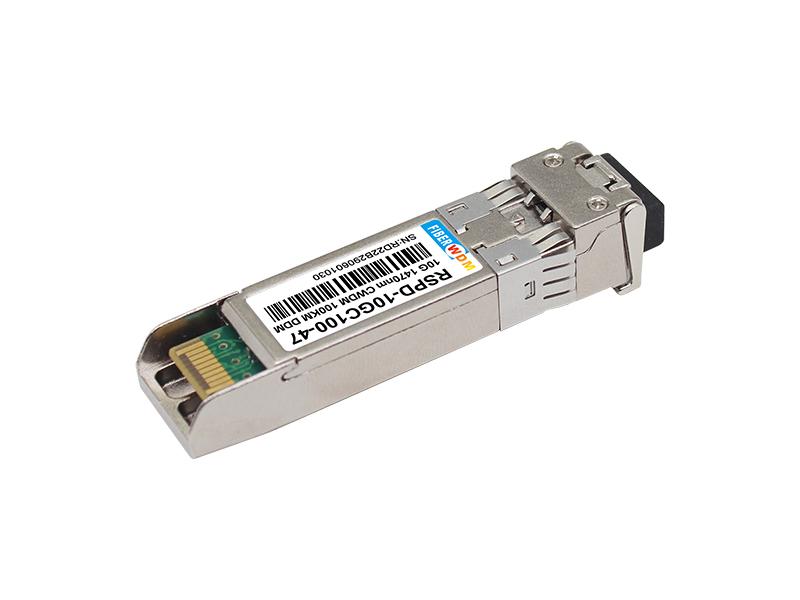

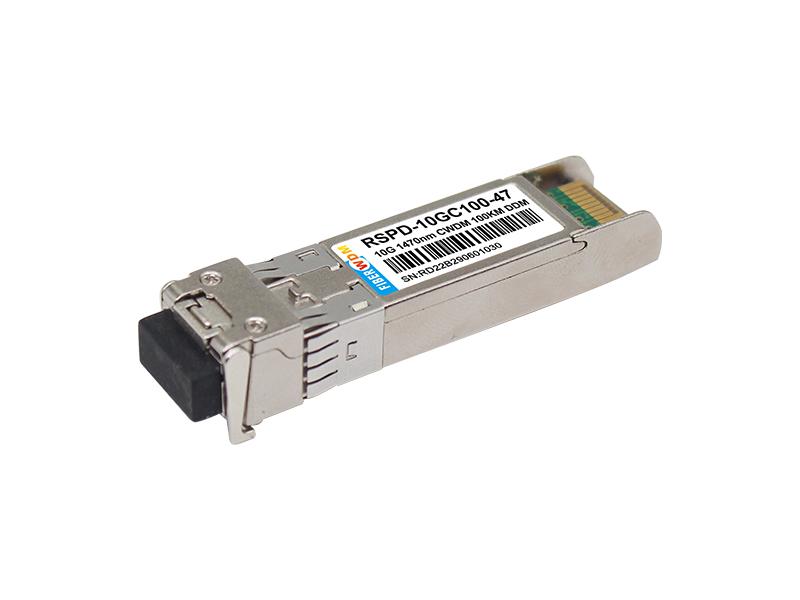

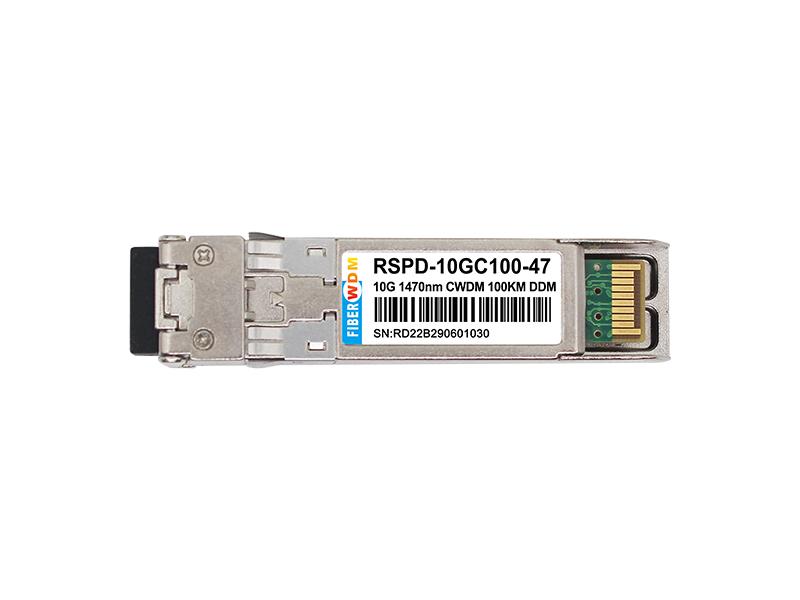

Transceptor SFP+ CWDM de 10 Gb/s e 100 km, hot-pluggable, duplex LC, +3,3 V, 1470 a 1550 nm, CWDM EML e APD, monomodo.

Transceptor SFP+ CWDM de 10 Gb/s e 100 km, hot-pluggable, duplex LC, +3,3 V, 1470 a 1550 nm.

CWDM EML&APD, modo único

RSPD-10GC100-XX

Características:

• Suporta taxas de bits de 9,95 a 11,3 Gb/s.
• Conexão a quente
• Conector LC duplex
• Transmissor EML CWDM de 1470 a 1550 nm, fotodetector APD
• A SMF conecta até 100 km
• Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472.
• Fonte de alimentação: +3,3 V
• Consumo de energia <2W
• Faixa de temperatura: 0~ 70°C
• Em conformidade com a RoHS

Descrição:

O RSPD-10GC100-XX da FIBERWDM é um módulo transceptor óptico de 10 Gb/s extremamente compacto para aplicações de comunicação óptica serial a 10 Gb/s. O RSPD-10GC100-XX converte um fluxo de dados elétricos seriais de 10 Gb/s em um sinal de saída óptico de 10 Gb/s e um sinal de entrada óptico de 10 Gb/s em fluxos de dados elétricos seriais de 10 Gb/s. A interface elétrica de alta velocidade de 10 Gb/s é totalmente compatível com a especificação SFI.

O transmissor CWDM EML de alto desempenho de 1470 a 1550 nm e o receptor APD de alta sensibilidade proporcionam desempenho superior para aplicações Ethernet em enlaces de até 100 km.

O módulo SFP+ é compatível com os padrões SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE. As funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado no padrão SFF-8472.

O formato totalmente compatível com SFP oferece conexão a quente, facilidade de atualização das portas ópticas e baixa emissão de EMI.

Classificações máximas absolutas

[se !supportLists] Características elétricas (TOP = 0 a 70 °C, VCC = 3,135 a 3,465 Volts)

Observação:

[se !supportLists] 1. Conectado diretamente aos pinos de entrada de dados TX. Acoplamento CA dos pinos para o CI do driver do laser.

2. Conforme SFF-8431 Rev 3.0

3. Em terminação diferencial de 100 ohms.

4. 20% a 80%

5. LOS é uma saída de coletor aberto. Deve ser conectado a um resistor de pull-up de 4,7k a 10kΩ na placa principal. O funcionamento normal é lógico 0; a perda de sinal é lógico 1. A tensão máxima de pull-up é de 5,5V.

[se !supportLists] Parâmetros Ópticos (TOP = 0 a 70°C, VCC = 3,135 a 3,465 Volts)
