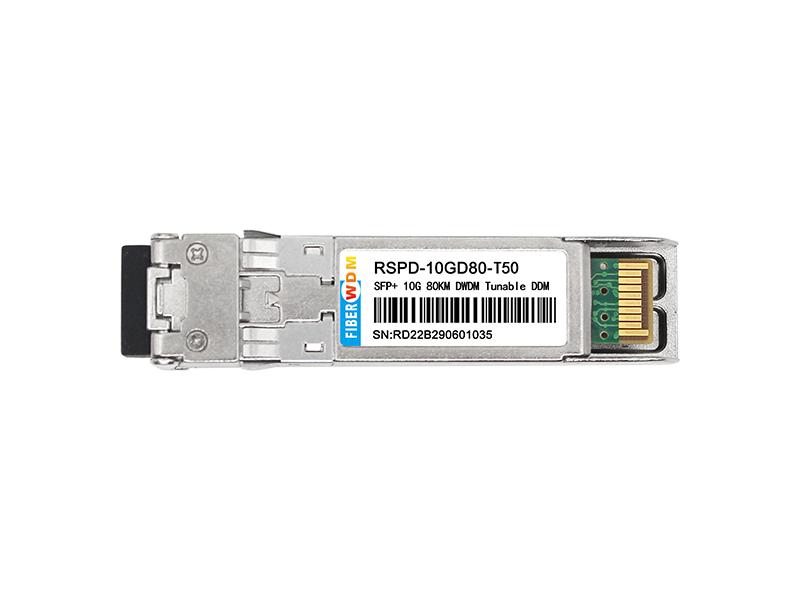

transceptor ajustável de 10Gb/s 80km DWDM SFP

Recursos:

Suporta taxas de bits de 9,95 a 11,3 Gb/s
Conectável a quente
Conector LC duplex
Transmissor laser sintonizável DWDM
Fotodetector APD
Grade ITU-T de 50 GHz, Banda C
Links SMF de até 80 km
Interface de 2 fios para especificações de gerenciamento compatível com interface de monitoramento de diagnóstico digital SFF 8472
Fonte de alimentação: +3,3V
Consumo de energia<2,5W
Faixa de temperatura: 0~ 70°C
Compatível com RoHS

Aplicativos:

DWDM SFP de 50 GHz totalmente ajustável
Ethernet 10GBASE-ZR/ZW
Sonet OC-192/SDH SDH STM-64 ITU-T G.959.1 P1L1-2D2
Canal de fibra 10G
Redes DWDM

Perguntar agora Download

Categorias

Produtos quentes

Detalhes do produto

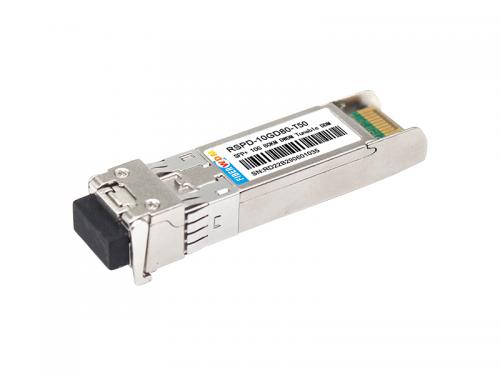

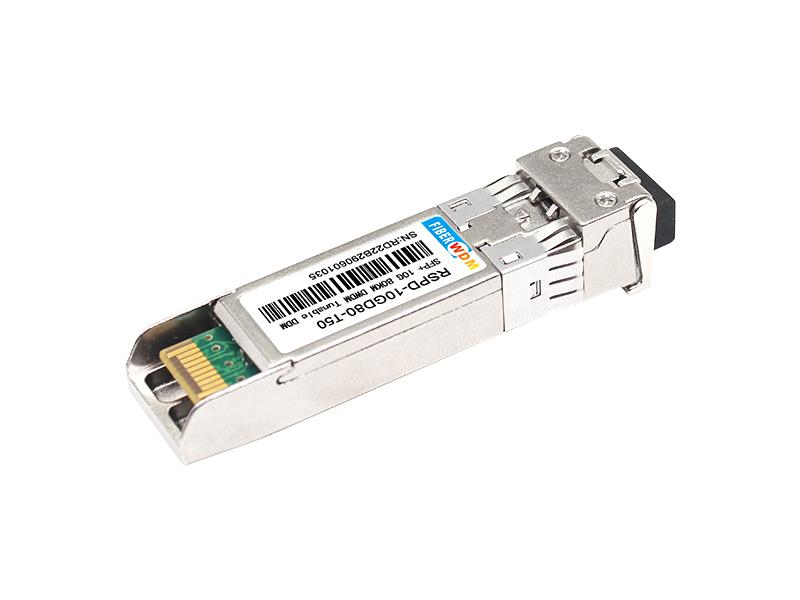

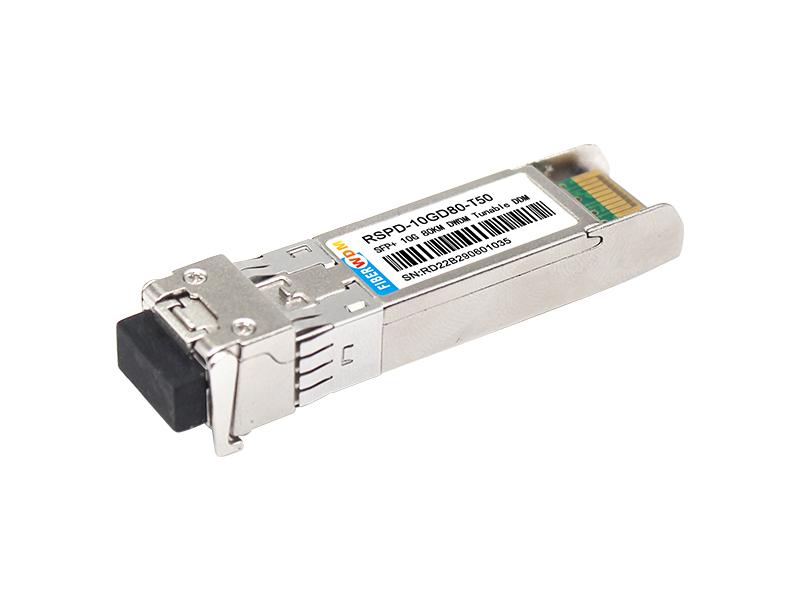

RSPD-10GD80-T50

Transceptor SFP ajustável DWDM de 10 Gb/s 80 km

Hot Pluggable, Duplex LC, 50 GHz ITU-T-T, DWDM ajustável e APD, modo único

Descrição:

Os transceptores FIBERWDM RSPD-10GD80-T50 de formato pequeno de 10 Gb/s (SFP) são compatíveis com a especificação SFP Multi-Source Agreement (MSA) atual. O transmissor DWDM TUNABLE resfriado de alto desempenho e o receptor APD de alta sensibilidade fornecem desempenho superior para aplicações SONET/SDH, 10G FC e Ethernet de até 80 km de links ópticos.

O módulo SFP+ é compatível com SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-ZR. As funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado em SFF-8472.

O formato totalmente compatível com SFP oferece capacidade de conexão a quente, atualizações fáceis de portas ópticas e baixa emissão de EMI.

Classificações Máximas Absolutas

Parâmetro	Símbolo	Mín.	Típico	Máx.	Unidade
Temperatura de armazenamento	TS	-40		+85	ºC
Temperatura operacional da caixa	TA	0		70	ºC
Tensão máxima de alimentação	Vcc	-0,5		4	V
Umidade relativa	UR	0		85	%

Características elétricas (TOP = 0 a 70 °C, VCC = 3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mín.	Típico	Máx.	Unidade	Nota
Tensão de alimentação	Vcc	3.135		3.465	V
Corrente de alimentação	Icc		350	450	mA
Consumo de energia	P			1,5	C
Seção do Transmissor:
Impedância diferencial de entrada	Rin		100		Ω	1
Tolerância de tensão CC de terminação única de entrada Tx (Ref VeeT)	V	-0,3		4	V
Oscilação de tensão de entrada diferencial	Vin, pp	180		700	mV	2
Tensão de desativação de transmissão	VD	2		Vcc	V	3
Tensão de habilitação de transmissão	VEN	Vé		V+0,8	V
Seção do receptor:
Tolerância de tensão de saída de terminação única	V	-0,3		4	V
Tensão diferencial de saída Rx	Vo	300		850	mV
Tempo de subida e descida da saída Rx	Tr/Tf	30			ps	4
Falha LOS	Falha VLOS	2		VccHOST	V	5
LOS Normal	Norma VLOS	Vé		V+0,8	V	5

Nota:

1. Conectado diretamente aos pinos de entrada de dados TX. Acoplamento CA dos pinos no IC do driver do laser.

2. De acordo com SFF-8431 Rev 3.0

3. Em terminação diferencial de 100 ohms.

4. 20%ï½80%

5. LOS é uma saída de coletor aberto. Deve ser obtido com 4,7k – 10kΩ na placa host. A operação normal é lógica 0; a perda de sinal é lógica 1. A tensão máxima de pull-up é 5,5V.

Parâmetros ópticos (TOP = 0 a 70°C, VCC = 3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mín.	Típico	Máx.	Unidade	Nota
Seção do Transmissor:
Fim da vida útil do comprimento de onda óptico	λ	X-100	X	X+100	pm
Comprimento de onda óptico - início da vida	λ	X-25	X	X+25	tarde
Potência óptica média	Pav.	0		+5	dbm	1
Laser desligado	Poff			-30	dBm
Taxa de Extinção	RE	6			dB
Penalidade por Dispersão do Transmissor	TDP			3,0	dB	2
Ruído de intensidade relativa	Rin			-128	dB/Hz	3
Tolerância à perda de retorno óptico		20			dB
Seção do receptor:
Comprimento de onda central	λr	1480		1565	nm
Sensibilidade do receptor	Sen			-23	dbm	4
Los Assert	LOSA	-40		-	dBm
Sobremesa	PERDA			-24	dbm
Los Histerese	PERDA	0,5			dB
Sobrecarga	Sábado	-7			dbm	5
Refletância do receptor	Rrx			-12	dB

Nota:

1. Os valores de potência média são apenas informativos, de acordo com IEEE802.3ae.

2. A figura TWDP exige que a placa host seja compatível com SFF-8431. O TWDP é calculado usando o código Matlab fornecido na cláusula 68.6.6.2 do IEEE802.3ae.

3. Reflexão de 12dB.

4. Condições de testes de receptor estressados de acordo com IEEE802.3ae. O teste CSRS exige que a placa host seja compatível com SFF-8431.

5. Sobrecarga do receptor especificada no OMA e sob a pior condição de estresse abrangente.

Características de tempo

Parâmetro	Símbolo	Mín.	Típico	Máx.	Unidade
TX_Desativar tempo de afirmação	t_off			10	nós
Tempo de negação TX_Desativar	t_ligado			1	ms
Tempo para inicializar inclui reinicialização de TX_FAULT	t_int			300	ms
TX_FAULT de falha para asserção	t_fault			100	nós
TX_Disable Tempo para iniciar a reinicialização	t_reset	10			nós
Tempo de afirmação de perda de sinal do receptor	TA,RX_LOS			100	nós
Tempo de desativação de perda de sinal do receptor	Td,RX_LOS			100	nós
Tempo de alteração de seleção de taxa	t_ratesel			10	nós
Hora do relógio do ID serial	t_relógio serial			100	kHz

Atribuição de pinos

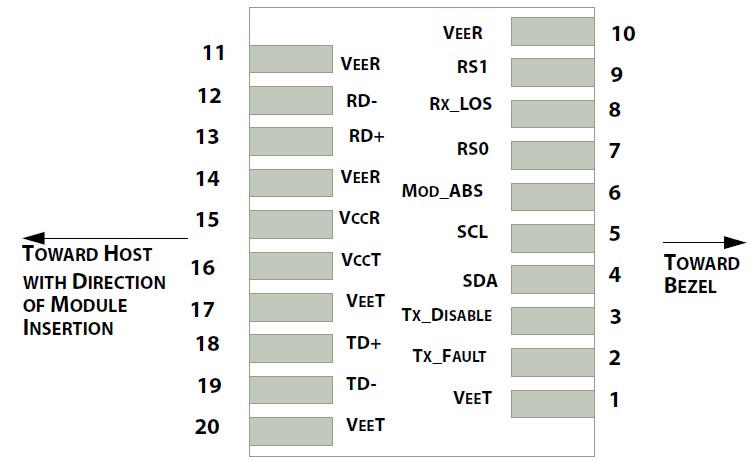

Diagrama dos números e nomes dos pinos do bloco do conector da placa host

Definições de função de pino

PIN#	Nome	Função	Notas
1	VeeT	Terra do transmissor do módulo	1
2	Falha de transmissão	Falha no transmissor do módulo	2
3	Desativar transmissão	Desabilitar Transmissor; Desliga a saída do laser do transmissor	3
4	SDL	Entrada/saída de dados de interface serial de 2 fios (SDA)
5	SCL	Entrada de relógio de interface serial de 2 fios (SCL)
6	MOD-ABS	Módulo Ausente, conecte ao VeeR ou VeeT no módulo	2
7	RS0	Seleção de taxa0, controle opcional do receptor SFP+. Quando alta, taxa de dados de entrada 4,5 Gb/s; quando baixa, taxa de dados de entrada <=4,5 Gb/s
8	LOS	Indicação de perda de sinal do receptor	4
9	RS1	Seleção de taxa0, controle opcional do transmissor SFP+. Quando alta, taxa de dados de entrada 4,5 Gb/s; quando baixa, taxa de dados de entrada <=4,5 Gb/s
10	VeeR	Terra do receptor do módulo	1
11	VeeR	Terra do receptor do módulo	1
12	RD-	Saída de dados invertidos do receptor
13	RD+	Saída de dados não invertidos do receptor
14	VeeR	Terra do receptor do módulo	1
15	VccR	Módulo receptor de alimentação de 3,3V
16	VccT	Módulo transmissor de alimentação de 3,3 V
17	VeeT	Terra do transmissor do módulo	1
18	DT+	Saída de dados invertidos do transmissor
19	TD-	Saída de dados não invertidos do transmissor
20	VeeT	Terra do transmissor do módulo	1

Nota:

1. Os pinos de aterramento do módulo devem ser isolados da caixa do módulo.

2. Este pino é um pino de saída de coletor/dreno aberto e deve ser puxado com 4,7K-10Kohms para Host_Vcc na placa host.

3. Este pino deve ser puxado com 4,7K-10Kohms para VccT no módulo.

4. Este pino é um pino de saída de coletor/dreno aberto e deve ser puxado com 4,7K-10Kohms para Host_Vcc na placa host.

Informações e gerenciamento de EEPROM do módulo SFP

Os módulos SFP implementam o protocolo de comunicação serial de 2 fios conforme definido no SFP -8472. As informações de ID serial dos módulos SFP e parâmetros do Digital Diagnostic Monitor podem ser acessadas através da interface I2C nos endereços A0h e A2h. A memória está mapeada na Tabela 1. As informações detalhadas de ID (A0h) estão listadas na Tabela 2. E a especificação DDM no endereço A2h. Para obter mais detalhes sobre o mapa de memória e definições de bytes, consulte SFF-8472, “Interface de monitoramento de diagnóstico digital para transceptores ópticos”. Os parâmetros DDM foram calibrados internamente.

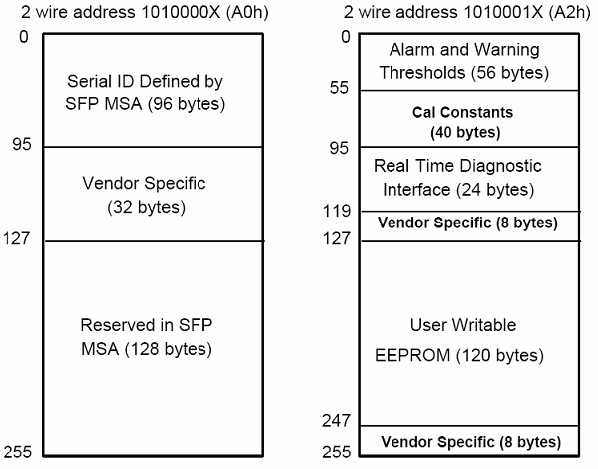

Tabela 1. Mapa de memória de diagnóstico digital (descrições de campos de dados específicos)

Tabela 2 - Conteúdo da memória de ID serial EEPROM (A0h)

Endereço de dados	Comprimento (Byte)	Nome de Comprimento	Descrição e Conteúdo
Campos de ID de base
0	1	Identificador	Tipo de transceptor serial (03h=SFP)
1	1	Reservado	Identificador estendido do tipo transceptor serial (04h)
2	1	Conector	Código do tipo de conector óptico (07=LC)
3-10	8	Transceptor	10G Base-ZR
11	1	Codificação	64B/66B
12	1	BR, Nominal	Taxa de transmissão nominal, unidade de 100Mbps
13-14	2	Reservado	(0000h)
15	1	Comprimento(9um)	Comprimento do link suportado para fibra 9/125um, unidades de 100m
16	1	Comprimento(50um)	Comprimento do link suportado para fibra 50/125um, unidades de 10m
17	1	Comprimento(62,5um)	Comprimento do link suportado para fibra 62,5/125um, unidades de 10m
18	1	Comprimento(Cobre)	Comprimento do link suportado para cobre, unidades de metros
19	1	Reservado
20-35	16	Nome do fornecedor	Nome do fornecedor SFP: FIBERWDM
36	1	Reservado
37-39	3	OUI do fornecedor	ID OUI do fornecedor do transceptor SFP
40-55	16	PN do fornecedor	Número da peça: “TSPLXG80D-T50” (ASCII)
56-59	4	Rev do fornecedor	Nível de revisão para número de peça
60-62	3	Reservado
63	1	CCID	Byte menos significativo da soma dos dados no endereço 0-62
Campos de ID estendido
64-65	2	Opção	Indica quais sinais SFP ópticos estão implementados (001Ah = LOS, TX_FAULT, TX_DISABLE todos suportados)
66	1	BR, máx	Margem de taxa de bits superior, unidades de %
67	1	BR, mín	Margem de taxa de bits mais baixa, unidades de %
68-83	16	SN do fornecedor	Número de série (ASCII)
84-91	8	Código de data	Código de data de fabricação do FIBERWDM
92-94	3	Reservado
95	1	CCEX	Verifique o código para os campos de ID estendidos (endereços 64 a 94)
Campos de ID específicos do fornecedor
96-127	32	Legível	Data específica do FIBERWDM, somente leitura
128-255	128	Reservado	Reservado para SFF-8079

Características do monitor de diagnóstico digital

Endereço de dados	Parâmetro	Precisão	Unidade
96-97	Temperatura interna do transceptor	±3,0	ºC
98-99	Tensão de alimentação interna VCC3	±3,0	%
100-101	Corrente de polarização do laser	±10	%
102-103	Potência de saída de transmissão	±3,0	dB
104-105	Potência de entrada Rx	±3,0	dB

Conformidade Regulatória

O TSPLXG80D-Dxx está em conformidade com a compatibilidade eletromagnética (EMC) internacional e os requisitos e padrões de segurança internacionais (veja detalhes na tabela a seguir).

Descarga Eletrostática

(ESD) aos pinos elétricos

MIL-STD-883E

Método 3015.7

Classe 1(1000 V)

Descarga Eletrostática (ESD)

ao receptáculo Duplex LC

IEC 61000-4-2

GR-1089-CORE

Compatível com padrões

Eletromagnético

Interferência (EMI)

FCC Parte 15 Classe B

EN55022 Classe B (CISPR 22B)

VCCI Classe B

Compatível com padrões

Segurança ocular do laser

FDA 21CFR 1040.10 e 1040.11

EN60950, EN (IEC) 60825-1,2

Compatível com laser Classe 1

produto.

Circuito Recomendado

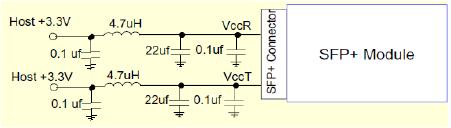

Circuito de fonte de alimentação da placa host recomendado

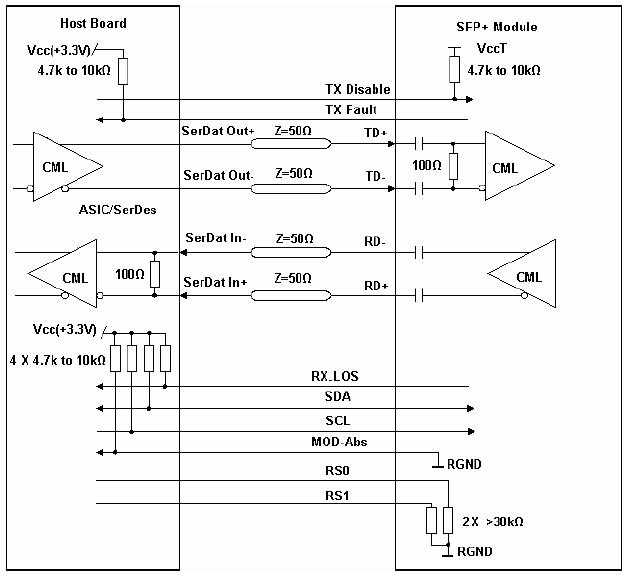

Circuito de interface de alta velocidade recomendado

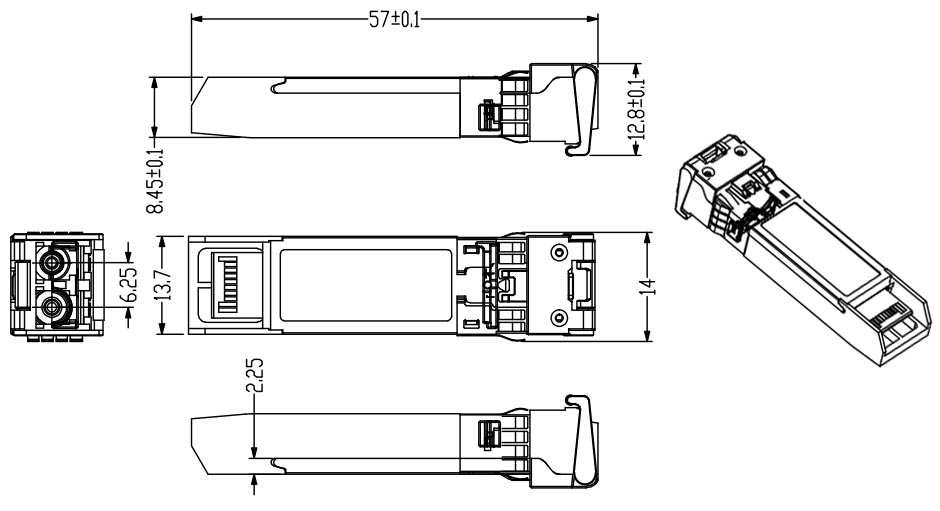

Dimensões Mecânicas

Informações do pedido:

RSPD-10GD80-T50

XX: Comprimento de onda da grade ITU-T de 50 GHz

Valor do canal	Frequência (THZ)	Comprimento de onda central (nm)	Canal ITU
1	191,95	1561,83	19,5
2	192	1561,42	20
3	192,05	1561,01	20,5
4	192,1	1560,61	21
5	192,15	1560,2	21,5
6	192,2	1559,79	22
7	192,25	1559,39	22,5
8	192,3	1558,98	23
9	192,35	1558,58	23,5
10	192,4	1558,17	24
11	192,45	1557,77	24,5
12	192,5	1557,36	25
13	192,55	1556,96	25,5
14	192,6	1556,55	26
15	192,65	1556,15	26,5
16	192,7	1555,75	27
17	192,75	1555,34	27,5
18	192,8	1554,94	28
19	192,85	1554,54	28,5
20	192,9	1554,13	29
21	192,95	1553,73	29,5
22	193	1553,33	30
23	193,05	1552,93	30,5
24	193,1	1552,52	31
25	193,15	1552,12	31,5
26	193,2	1551,72	32
27	193,25	1551,32	32,5
28	193,3	1550,92	33
29	193,35	1550,52	33,5
30	193,4	1550,12	34
31	193,45	1549,72	34,5
32	193,5	1549,32	35
33	193,55	1548,91	35,5
34	193,6	1548,51	36
35	193,65	1548.11	36,5
36	193,7	1547,72	37
37	193,75	1547,32	37,5
38	193,8	1546,92	38
39	193,85	1546,52	38,5
40	193,9	1546,12	39
41	193,95	1545,72	39,5
42	194	1545,32	40
43	194,05	1544,92	40,5
44	194,1	1544,53	41
45	194,15	1544,13	41,5
46	194,2	1543,73	42
47	194,25	1543,33	42,5
48	194,3	1542,94	43
49	194,35	1542,54	43,5
50	194,4	1542.14	44
51	194,45	1541,75	44,5
52	194,5	1541,35	45
53	194,55	1540,95	45,5
54	194,6	1540,56	46
55	194,65	1540,16	46,5
56	194,7	1539,77	47
57	194,75	1539,37	47,5
58	194,8	1538,98	48
59	194,85	1538,58	48,5
60	194,9	1538,19	49
61	194,95	1537,79	49,5
62	195	1537,4	50
63	195,05	1537	50,5
64	195,1	1536,61	51
65	195,15	1536,22	51,5
66	195,2	1535,82	52
67	195,25	1535,43	52,5
68	195,3	1535.04	53
69	195,35	1534,64	53,5
70	195,4	1534,25	54
71	195,45	1533,86	54,5
72	195,5	1533,47	55
73	195,55	1533,07	55,5
74	195,6	1532,68	56
75	195,65	1532,29	56,5
76	195,7	1531,9	57
77	195,75	1531,51	57,5
78	195,8	1531.12	58
79	195,85	1530,72	58,5
80	195,9	1530,33	59
81	195,95	1529,94	59,5
82	196	1529,55	60

Tags relacionadas. :

Quer saber sobre este produto?

ENVIAR UM MENSAGEM

Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Sujeita : transceptor ajustável de 10Gb/s 80km DWDM SFP
Seu tel / whatsapp
Seu email *
Escreva sua pergunta :

produtos relacionados

10g Dwdm SFP + Optical Transceptor

10g SFP + Optical Transceptor módulo, suporte 10GB / s e até 100 km de transmissão, incluindo: SFP + Sr, sfp + Lr, sfp + Er, sfp + Zr, etc.Funciona em alta velocidade IDC soluções de conexão, 5g Rede Front-Haul Solução, Interruptor de Rede, PTN, OTN e assim ligado.

consulte Mais informação

Transceptor óptico 10G LR 10KM SFP+

Módulo transceptor óptico 10G LR SFP+, suporta transmissão de 10Gb/s e até 10km, funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN, SONET OC-192 / SDH, 10G Fibre Channel e assim por diante. Características Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Transmissor 1310nmDFB, fotodetector PIN SMF liga até 10km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,5 W Faixa de Temperatura: (Comercial) 0°C a +70° (Industrial) -40°C a +85°C Compatível com RoHS

consulte Mais informação

Transceptor óptico 10G CWDM SFP+

Módulo transceptor óptico 10G SFP+, suporta transmissão de 10Gb/s e até 100 km, incluindo: SFP+ SR, SFP+ LR, SFP+ ER, SFP+ ZR, etc. Funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN e assim por diante.

consulte Mais informação

10g Bidi SFP + Optical Transceptor

consulte Mais informação

Transceptor 10G DWDM SFP+ 100km

10 Gb/s 100 km DWDM SFP + aplicativo de transceptor em 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, canal de fibra 10G, redes DWDM Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Grade ITU de 100 GHz, Banda C Transmissor DWDM EML, fotodetector APD Ligações SMF até 100km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,5 W Faixa de temperatura: 0 ~ 70°C Compatível com RoHS

consulte Mais informação

Transceptor 10G DWDM SFP+ 40km

Aplicação de transceptor DWDM SFP+ de 10 Gb/s 40 km em Ethernet 10GBASE-ZR/ZW, Sonet OC-192/SDH, canal de fibra 10G, redes DWDM Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Grade ITU de 100 GHz, Banda C Transmissor DWDM EML, fotodetector APD Ligações SMF até 40km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,5 W Faixa de temperatura: 0 ~ 70°C Compatível com RoHS

consulte Mais informação

Transceptor Óptico 10G ER 40KM SFP+

Módulo transceptor óptico 10G ER SFP+, suporta transmissão de 10Gb/s e até 40km, funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN, SONET OC-192 / SDH, 10G Fibre Channel e assim por diante. Características Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Transmissor EML refrigerado de 1550nm, fotodetector PIN Ligações SMF até 40km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,5 W Faixa de temperatura: (Comercial) 0°C~ 70°C/(Industrial)-40°C~85°C Compatível com RoHS

consulte Mais informação

Transceptor óptico 10G ZR 80KM SFP+

Módulo transceptor óptico 10G ZR SFP+, suporta transmissão de 10Gb/s e até 80km, funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN, SONET OC-192 / SDH, fibra 10G Canal e assim por diante. Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Transmissor EML refrigerado de 1550nm, fotodetector APD Ligações SMF até 80km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,8 W Faixa de temperatura: (Comercial) 0°C~ 70°C/(Industrial)-40°C~85°C Compatível com RoHS

consulte Mais informação

Contate-Nos

Endereço : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
Tel. : +86 15989256178
Whatsapp : +86 15914235380
E-mail : sales@fiberwdm.com

AJUDA

Tags quentes

se inscrever

Subscrever para nossa newsletter e manter-se atualizado com as últimas notícias e ofertas!

Deixe um recado

Deixe um recado

Casa

Produtos

cerca de

contato

Óptico Transceptores

10g Optical Transceptor

transceptor ajustável de 10Gb/s 80km DWDM SFP
