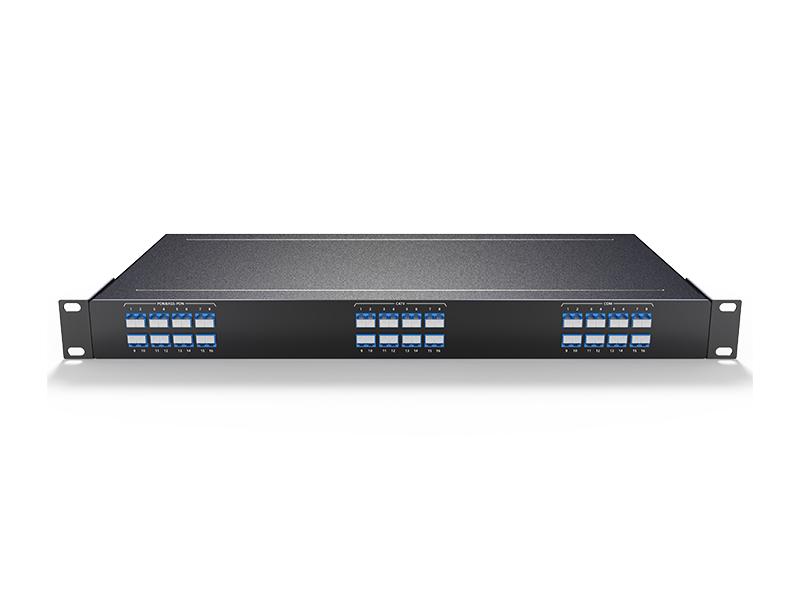

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK

  • Triple Play Integration, FWDM de 16 canais
  • Baixa perda, alto isolamento e ampla estabilidade de temperatura
  • Suporta multi-serviços para CATV/PON/XGS-PON
  • 1U Integração de alta densidade montada em rack
  • Detalhes do produto

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Fiberwdm Forneça FWDM TX 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM é baixa perda e performances confiáveis.

Funciona em FTTH/FTTX, no sistema PON, funciona em 1310/1490 e 1270/1577NM, e o sinal CATV é entregue sobre a mesma fibra usando 1550nm.

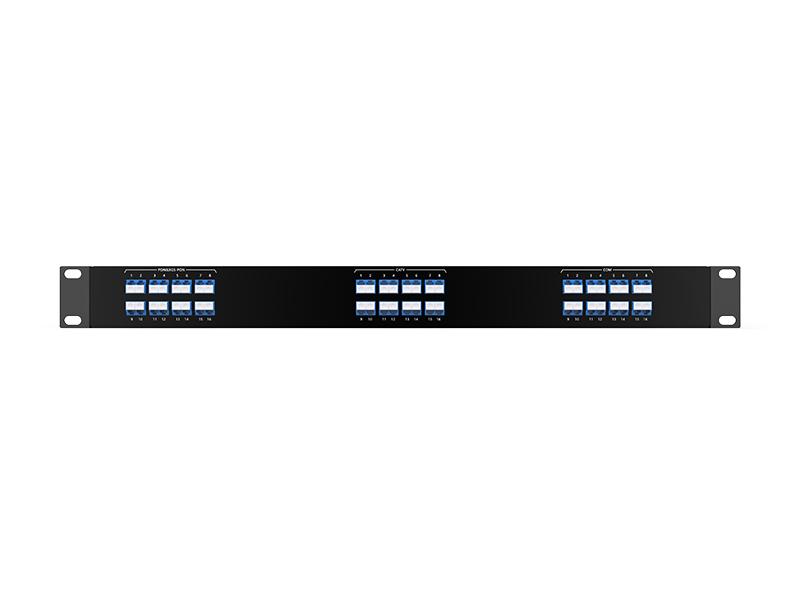

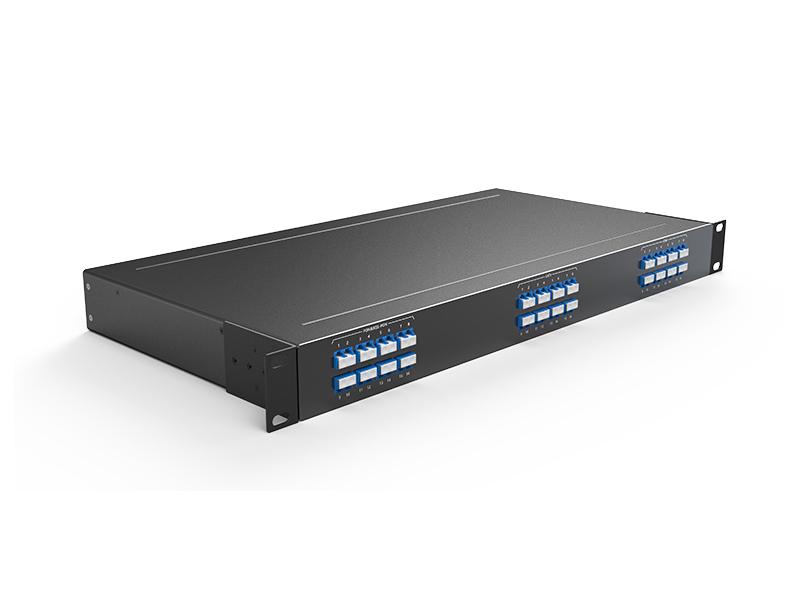

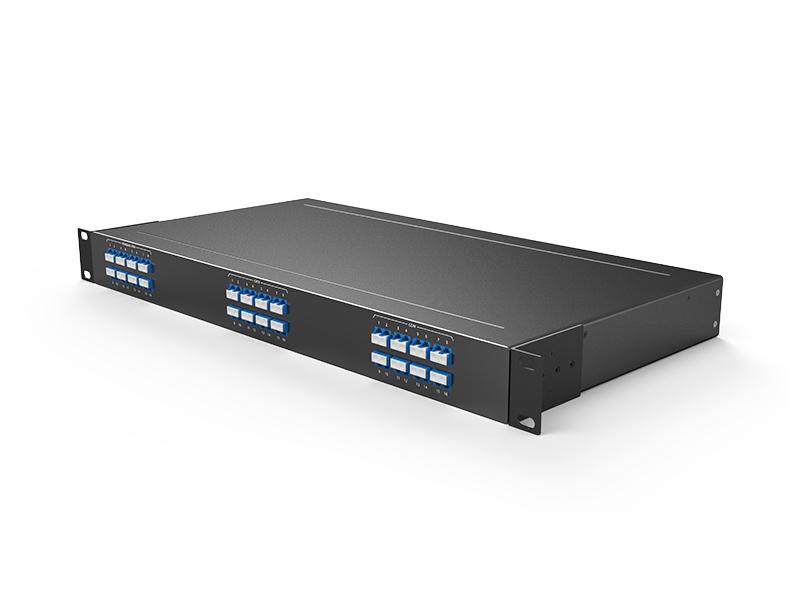

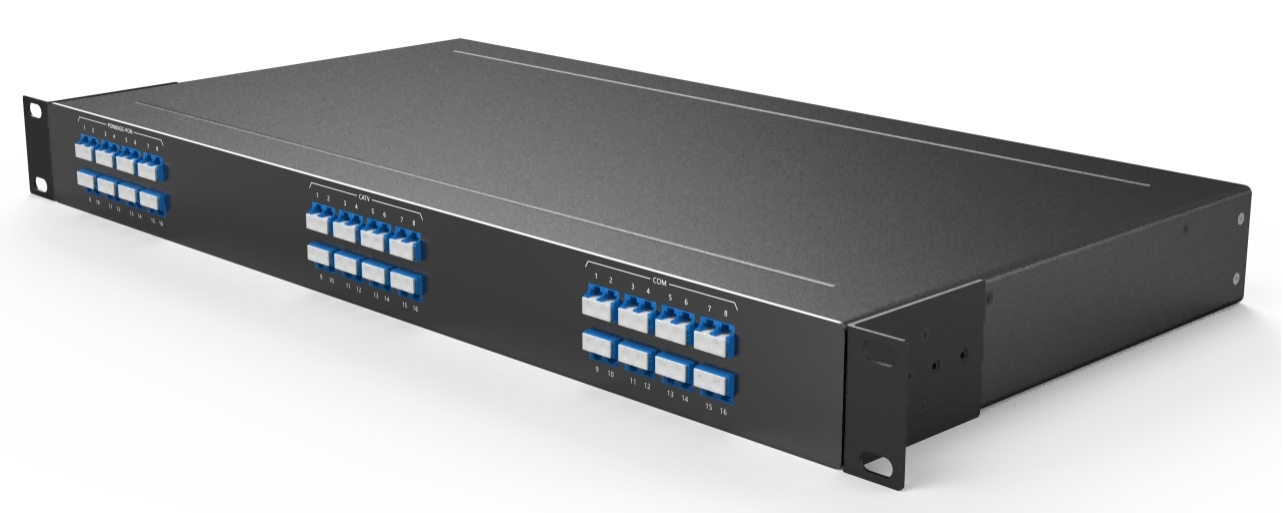

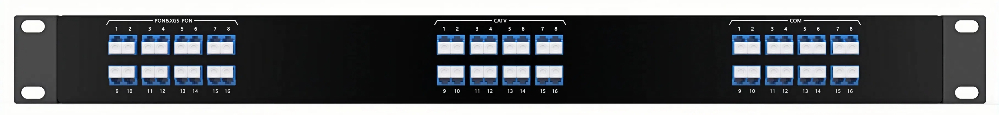

Penal do produto



CATV+PON+ XGS-PON FWDM

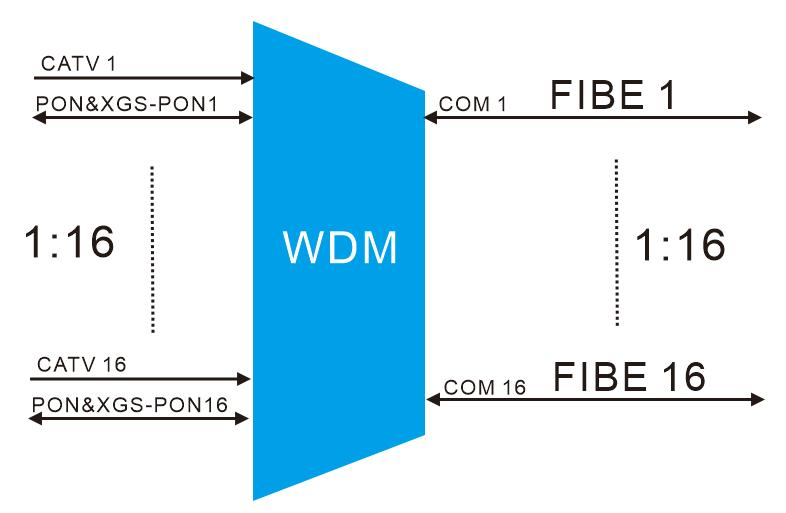

Aplicativo



CATV+PON+ XGS-PON FWDM

Características



Largura de banda larga

Baixa perda de inserção

Isolamento de alto canal

Confiabilidade e estabilidade excepcionais



Aplicações



Amplificadores ópticos

Catv



Especificações



Comprimento de onda

TX1550 RX1310/1490NM & 1270/1577NM

Tecnologia

TFF (filtro de filme fino)

Banda passada

1540 ~ 1560nm

Reflexão

1260~1500&1574~1620

Ripple de banda passada

≤0,30dB

Il @ passband

≤0,80db

Ripple de banda de reflexão

≤0.20dB

Il @ reflexo

≤0,60db

Isolamento da banda passada

≥30dB

Isolamento de reflexão

≥15dB

Dispersão do modo de polarização

≤0.2ps

Estabilidade térmica

≤0,005n

Diretividade

≥50dB

Perda de retorno

≥45dB

Manuseio de energia óptica

≤500mw

Temperatura

Operando -40 a 85 ° C.

Armazenamento -40 a 85 ° C

Tipo de fibra

SMF-28E

Dimensão do pacote

44*440*230mm



Observação.

1) Todas as especificações são baseadas nos dispositivos sem conectores e garantidos por comprimento de onda, polarização e temperatura.

2) Os valores de PMD e dispersão cromática são garantidos pelo projeto.



3) As especificações estão sujeitas a alterações sem aviso prévio



CATV+PON+ XGS-PON FWDM

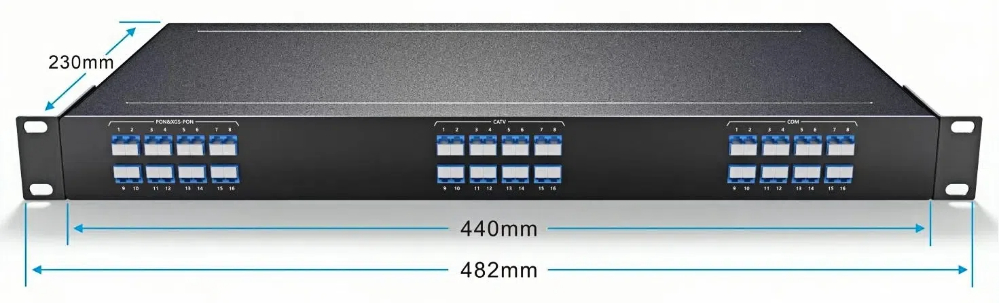

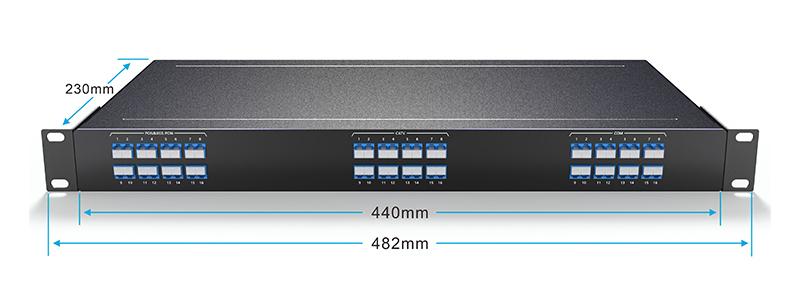

Dimensões de aço desenhando mmï¼



Encomendar informações

Parte No.

Especificações

16FW-1U01-T55R3149-2757



Quer saber sobre este produto?

ENVIAR UM MENSAGEM
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

produtos relacionados
FWDM filter HTTH HTTx FTTH FWDM TX 1540-1560 RX 1260-1500&1575-1650 FWDM componente
filtro FWDM de 3 portas de canal único , funciona em rede óptica ftth/fttx pon CATV mux baixa perda de inserção alto isolamento de canal perda dependente de baixa polarização confiabilidade e estabilidade excepcionais
 32Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack Rack 1U de 32 Canais FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC
This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.
 FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577  &1550/1610nm SC/APC LGX Box FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 e 1550/1610NM SC/APC LGX Caixa
Recursos Largura de banda larga                          Baixa perda de inserção                        Isolamento de alto canal       Confiabilidade e estabilidade excepcionais
 32chanenls WDMUX OTDR 1625/1650 and FTTH DATA 32 canais WDMUX OTDR 1625/1650 e dados FTTH
Ampla largura de banda Baixa perda de inserção Alto isolamento de canal Confiabilidade e estabilidade excepcionais
GPON XGS-PON 1u Rack Caixa LGX plug-in 3CH WDM GPON XGS-PON e NG-PON2 215*150*20MM
Com o rápido desenvolvimento de tecnologias emergentes, como 5G e a Internet das Coisas, a demanda por largura de banda está aumentando continuamente. Para atender a essas demandas, as tecnologias de Rede Óptica Passiva (PON) também estão evoluindo. GPON, XGS-PON e NG-PON2 são as principais tecnologias PON atualmente em uso e alcançaram a coexistência na mesma fibra por meio da tecnologia de Multiplexação por Divisão de Comprimento de Onda (WDM), aumentando assim a largura de banda e a flexibilidade da rede.
 4CH WDM GPON XGS-PON NG-PON2 And OTDR Plug-in LGX Box 215*150*20MM Caixa LGX 4CH WDM GPON XGS-PON NG-PON2 e plug-in OTDR 215*150*20MM
Com o rápido desenvolvimento de tecnologias emergentes, como 5G, Internet das Coisas e computação em nuvem, a demanda por largura de banda está aumentando continuamente. Para atender a essas demandas, as tecnologias de Rede Óptica Passiva (PON) também estão evoluindo. GPON, XGS-PON e NG-PON2 são as principais tecnologias PON atualmente em uso, enquanto o OTDR (Refletômetro Óptico no Domínio do Tempo) é uma ferramenta usada para diagnóstico e manutenção de falhas de rede. Através da tecnologia WDM (Multiplexação por Divisão de Comprimento de Onda em Quatro Canais) de 4 canais, essas tecnologias podem coexistir na mesma fibra, aumentando assim a largura de banda e a flexibilidade da rede.
4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM GPON XGS-PON NG-PON2 e plug-in de vídeo RF LGX Box 215*150*20MM
Em meio à era da transformação digital, a demanda por redes de comunicação de alta velocidade, confiáveis e flexíveis atingiu um nível sem precedentes. As Redes Ópticas Passivas (PON) se consolidaram como um pilar fundamental da infraestrutura de comunicação contemporânea, sustentando uma gama diversificada de aplicações — desde banda larga residencial até redes de nível empresarial, estendendo-se ainda mais a casos de uso mais amplos. Para atender aos crescentes requisitos de largura de banda e garantir implementações de redes preparadas para o futuro, a integração de 4 canais WDM (Multiplexação por Divisão de Comprimento de Onda em Quatro Canais) com tecnologias-chave, incluindo GPON, XGS-PON, NG-PON2 e Vídeo RF, oferece uma solução abrangente. Essa integração não apenas maximiza a utilização da fibra óptica, mas também aumenta significativamente a capacidade de prestação de serviços.

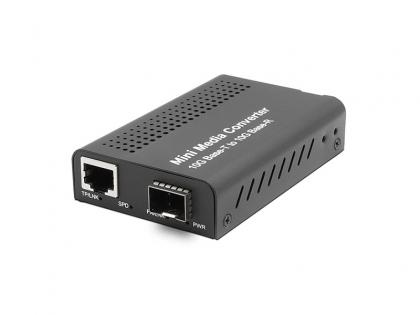

 10G Media Converter Conversor de mídia 10G
