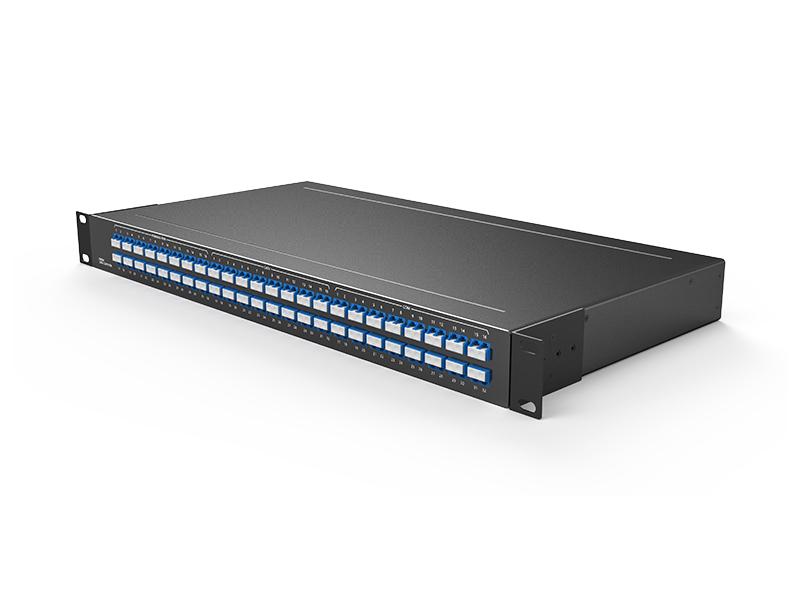

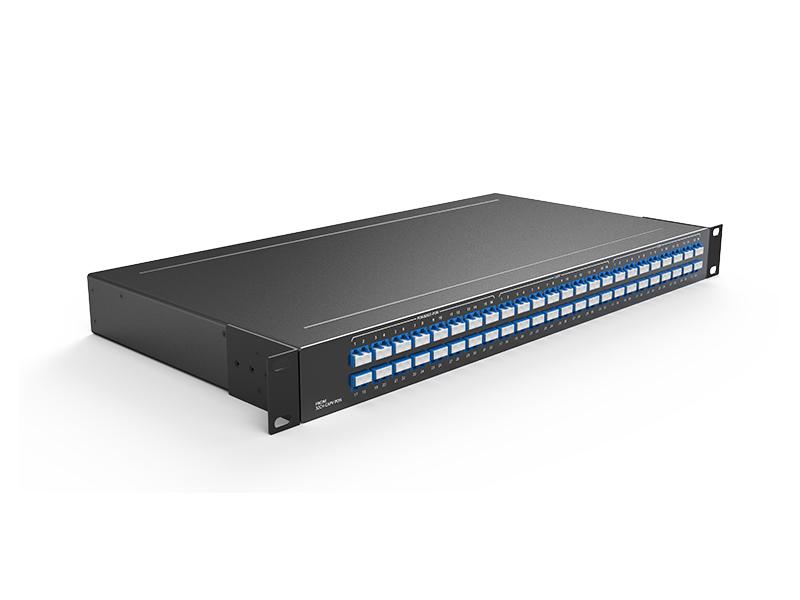

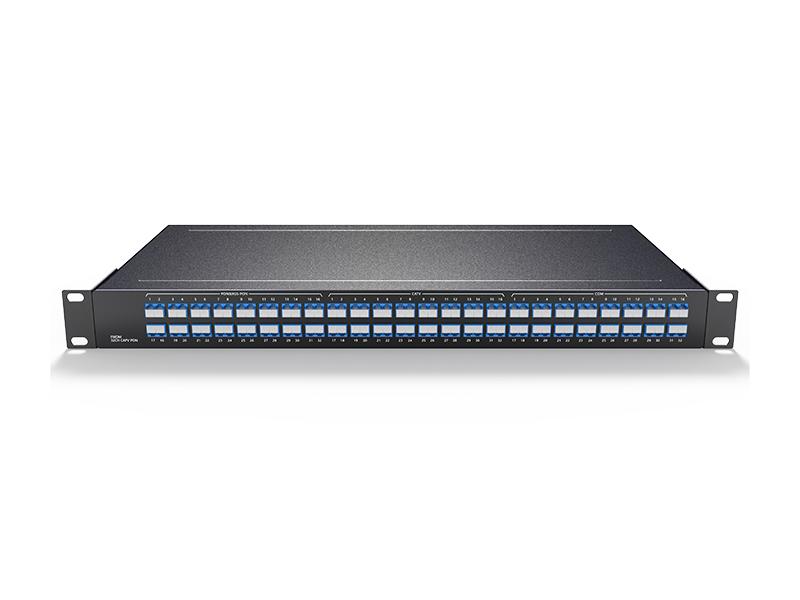

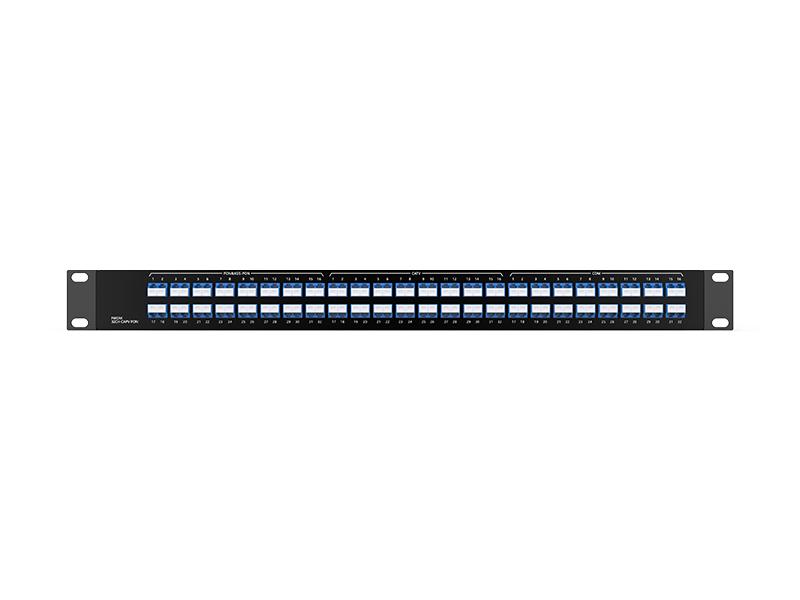

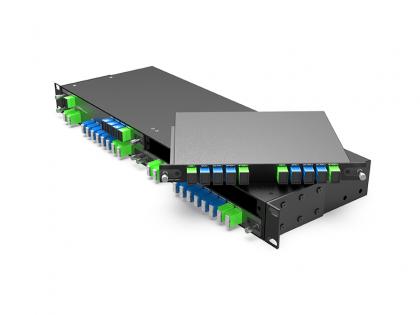

Rack 1U de 32 Canais FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

  • Detalhes do produto

32 canais FWDM TX CATV 1550 nm RX PON 1310/1490 nm e Rack XGS-PON 1270/1577nm LC/UPC 1U

32FW-1U01-T55R3149-2757A/B

FIBERWDM Fornece FWDM TX 1550nm RX PON 1310/1490nm O XGS-PON 1270/1577 nm oferece baixa perda e desempenho confiável.

Ele funciona em FTTH/FTTX, em sistemas PON funciona em 1310/1490 1270/1577 nm, e o sinal CATV é entregue pela mesma fibra usando 1550 nm.

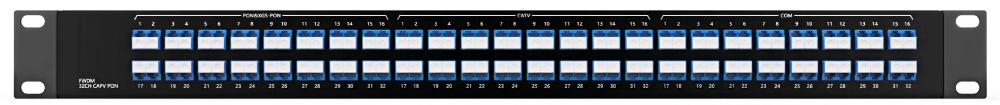

Produto Penal

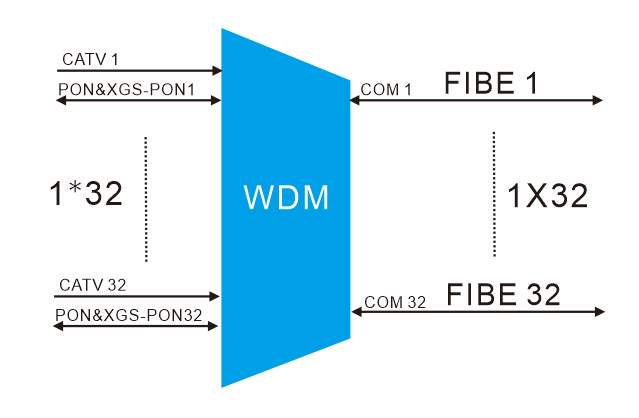

Aplicativo

Recursos

u Ampla largura de banda

u Baixa perda de inserção

u Alto isolamento de canal

u Confiabilidade e estabilidade excepcionais

Aplicações

u Amplificadores ópticos

u CATV

Especificações

Comprimento de onda

TX1550 RX1310/1490nm e 1270/1577nm

Tecnologia

TFF (Filtro de película fina)

Banda de passagem

1540~1560 nm

Reflexão

1260~1500 e 1574~1620

Ondulação da banda de passagem

≤0,30dB

IL @ Banda de Passagem

≤0,80dB

Ondulação da banda de reflexão

≤0,20dB

IL @ Reflexão

≤0,60dB

Isolamento de banda de passagem

≥30dB

Isolamento de reflexão

≥15dB (Tipo A)

20dB (Tipo B)

Dispersão do modo de polarização

≤0,2ps

Estabilidade térmica

≤0,005N

Diretividade

≥50dB

Perda de retorno

≥45dB

Manuseio de energia óptica

≤500mW

Temperatura

Operação -40 a 85°C

Armazenamento -40 a 85°C

Tipo de fibra

SMF-28e

Dimensões da embalagem

44*440*230MM

Observação: 1) Todas as especificações são baseadas em dispositivos sem conectores e são garantidas em relação ao comprimento de onda, polarização e temperatura.

2) Os valores de PMD e dispersão cromática são garantidos pelo design.

3) As especificações estão sujeitas a alterações sem aviso prévio

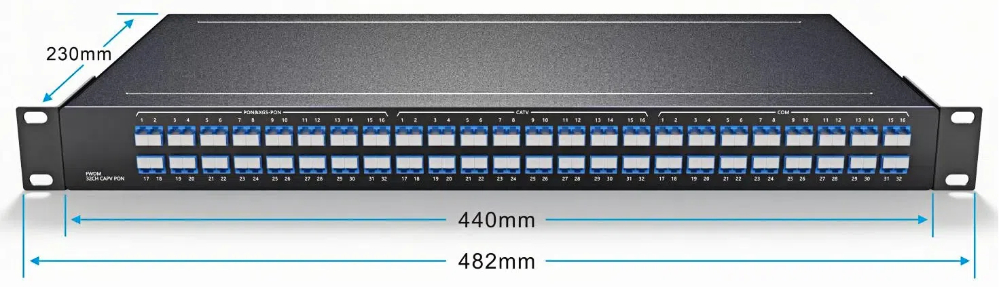

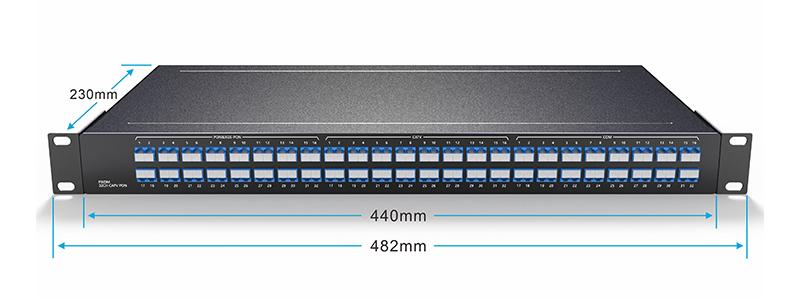

Desenho das dimensões do aço (mm)

Informações para pedidos

Informações para pedidos

Especificações

32FW-1U01-T55R3149-2757A

32 canais FWDM TX CATV 1550 nm RX PON 1310/1490 nm XGS-PON 1270/1577 nm LC/UPC 1U Rack Isolamento de reflexão 15 dB

32FW-1U01-T55R3149-2757B

32 canais FWDM TX CATV 1550 nm RX PON 1310/1490 nm XGS-PON 1270/1577 nm LC/UPC 1U Rack Isolamento de reflexão 20 dB
