Transceptor SFP+ DWDM FC de 16 Gbps, Banda C, EML, alcance de 40 km

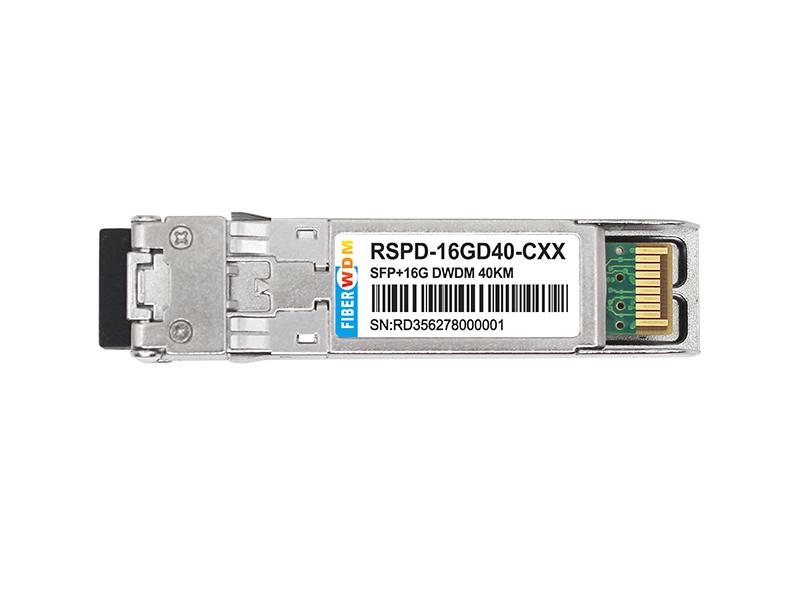

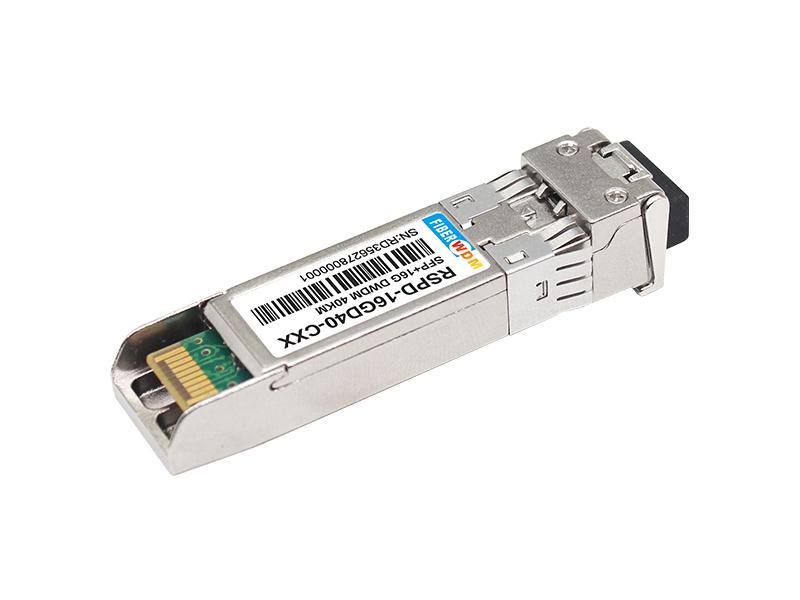

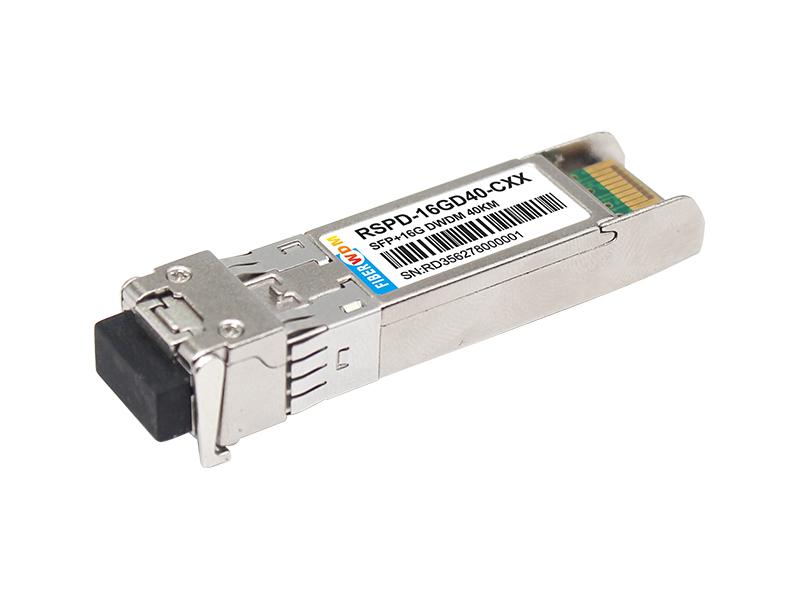

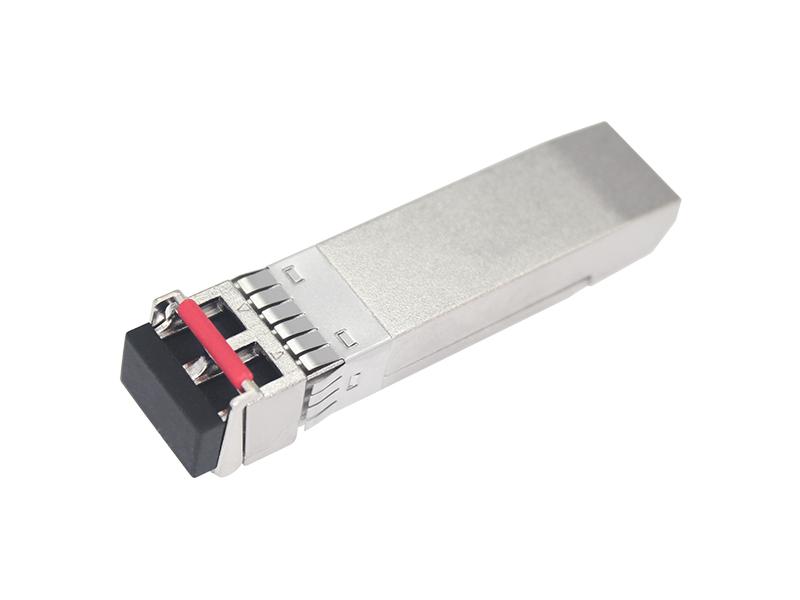

Transceptor SFP+ DWDM FC de 16 Gbps, Banda C, EML, alcance de 40 km RSPD-16GD40-CXX

Características do produto

• Suporta taxas de bits de até 16 Gbps.
• Formato SFP+ hot-pluggable
• Laser DWDM EML e fotodiodo PIN, até 40 km para transmissão em fibra monomodo.
• Compatível com SFP+ MSA e SFF-8472 com conector LC duplex.
• Compatível com RoHS
• Fonte de alimentação única de +3,3V
• Monitoramento de diagnóstico digital em tempo real
• Temperatura de operação da carcaça: Padrão: 0 a +70°C

Aplicações

• Canal de fibra 4.25/8.5/16G
• Outros links ópticos

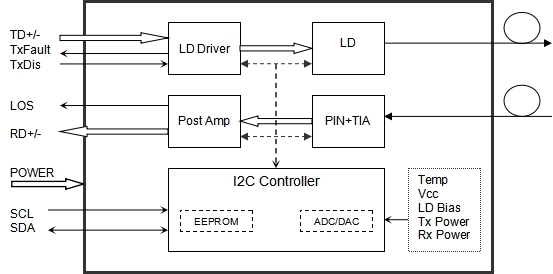

Diagrama funcional do transceptor

Classificações máximas absolutas

Condições de operação recomendadas

Características ópticas e elétricas

Notas:

1. A potência óptica é lançada na fibra monomodo (SMF).

2. Entrada PECL, acoplada e terminada internamente em CA.

3. Medido com um PRBS 2 ³¹ -1 padrão de teste a 16000 Mbps, BER ≤1×10 ^-12 .

4. Acoplamento CA interno.

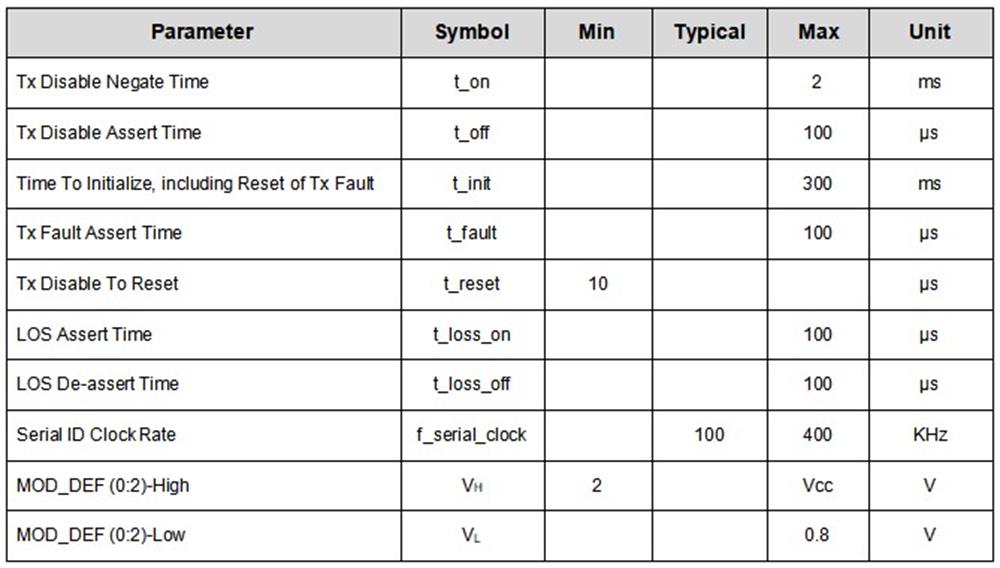

Sincronização e Elétrica

iDagnostics

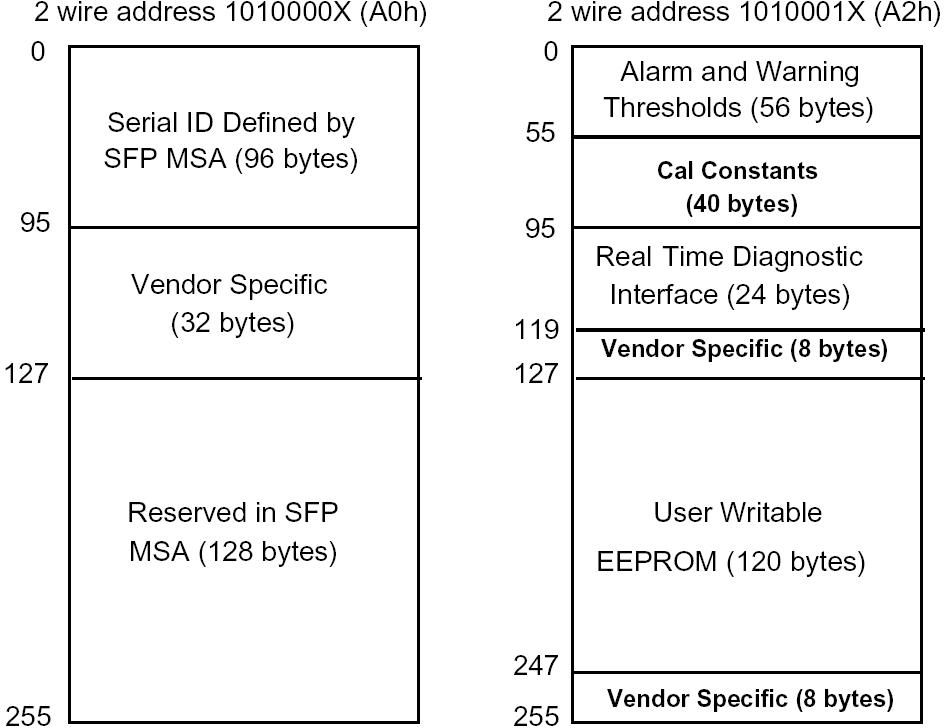

Mapa de memória de diagnóstico digital

Os transceptores fornecem o conteúdo da memória de ID serial e informações de diagnóstico sobre as condições operacionais atuais por meio da interface serial de 2 fios (SCL, SDA).

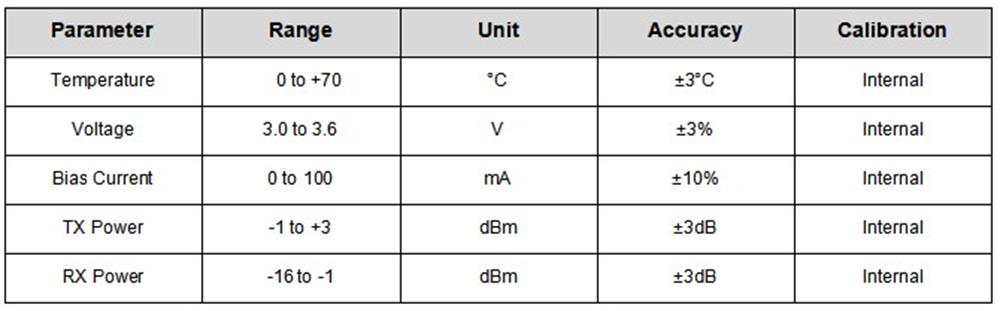

As informações de diagnóstico com calibração interna ou externa são todas implementadas, incluindo monitoramento de potência recebida, monitoramento de potência transmitida, monitoramento de corrente de polarização, monitoramento de tensão de alimentação e monitoramento de temperatura.

O campo de dados específico do mapa de memória de diagnóstico digital é definido da seguinte forma.

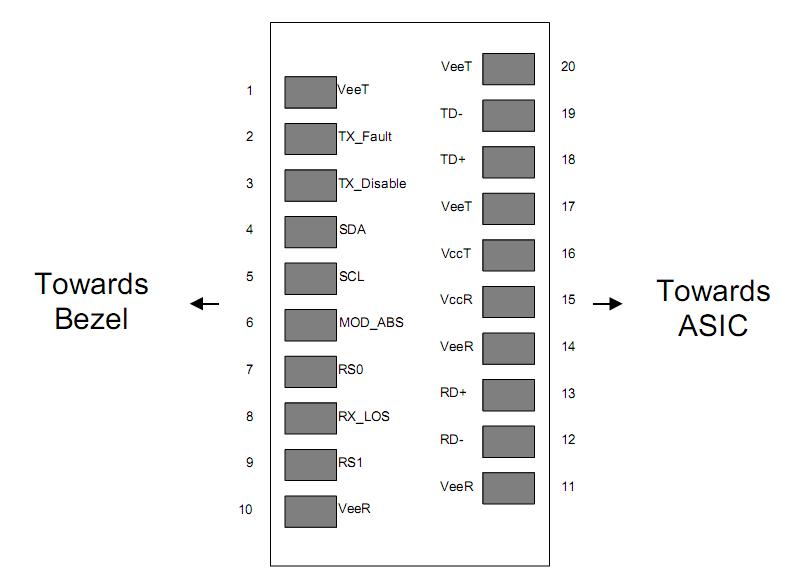

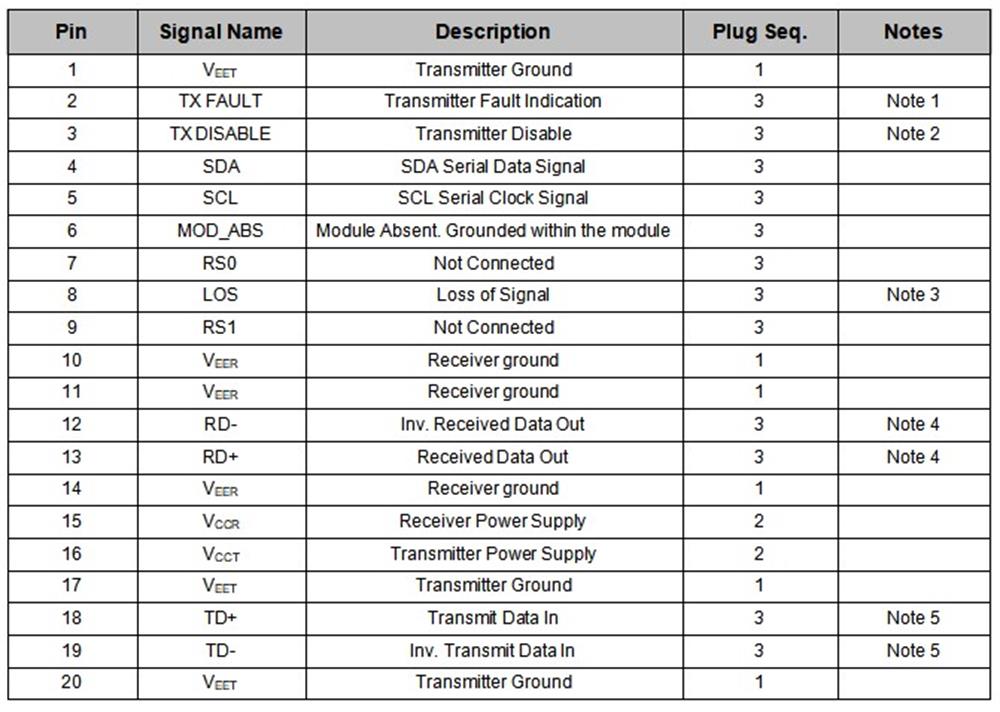

Descrição dos pinos

Notas:

Sequência de encaixe: Sequência de engate dos pinos durante a conexão a quente.

1) A falha TX indica uma saída de coletor aberto, que deve ser conectada a um resistor de pull-up de 4,7kΩ a 10kΩ na placa principal, com uma tensão entre 2,0V e Vcc+0,3V. O nível lógico 0 indica operação normal; o nível lógico 1 indica algum tipo de falha no laser. No estado baixo, a saída será puxada para menos de 0,8V.

2) Saída de laser desativada em TDIS >2,0V ou circuito aberto, ativada em TDIS <0,8V.

3) LOS é uma saída de coletor aberto. Deve ser conectada a um resistor de pull-up de 4,7kΩ a 10kΩ na placa principal, com uma tensão entre 2,0V e 3,6V. O nível lógico 0 indica operação normal; o nível lógico 1 indica perda de sinal.

4) RD-/+: Estas são as saídas diferenciais do receptor. Elas são linhas diferenciais de 100 Ω acopladas internamente em CA, que devem ser terminadas com 100 Ω (diferencial) no SERDES do usuário.

5) TD-/+: Estas são as entradas diferenciais do transmissor. Elas são linhas diferenciais acopladas internamente em CA com terminação diferencial de 100 Ω dentro do módulo.

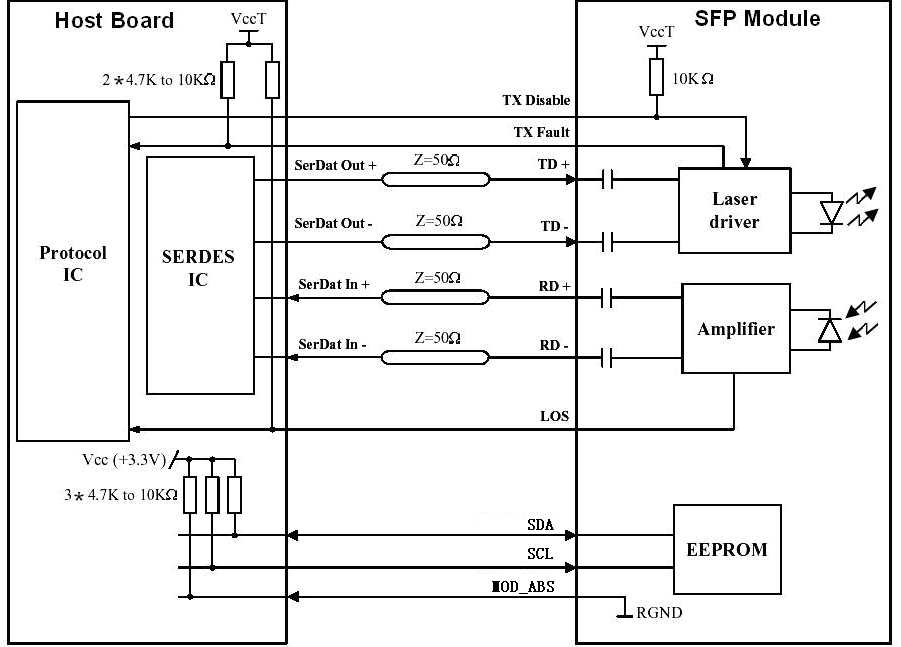

Circuito de interface recomendado

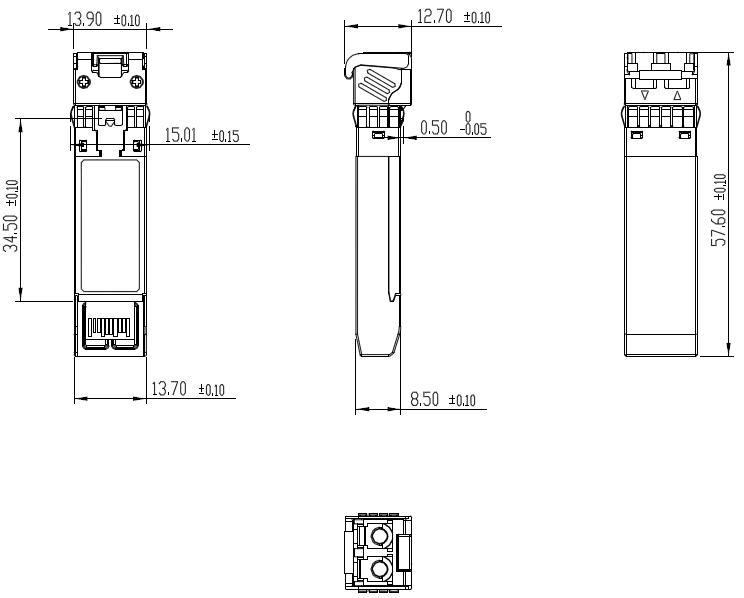

Dimensões Mecânicas

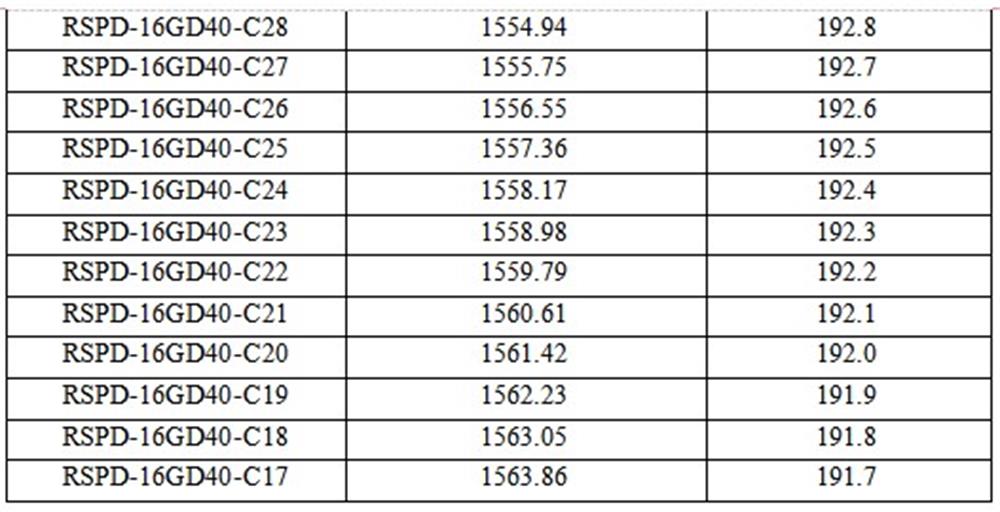

Informações para encomenda

RSPD-16GD40-CXX XX: Comprimento de onda da grade ITU de 100 GHz
