O transceptor óptico SFP28 CWDM(1271~1371nm) integra os caminhos de receptor e transmissor em um único módulo. No lado de transmissão, um dos fluxos de dados seriais é recuperado, retemporizado e encaminhado ao driver do laser. No lado de recepção, os fluxos de dados ópticos são recuperados por um PIN e um amplificador de transimpedância, e retemporizados. Este módulo apresenta uma interface elétrica hot-pluggable e baixo consumo de energia.
O produto é projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o SFP28 e em conformidade com a IEEE 802.3cc.

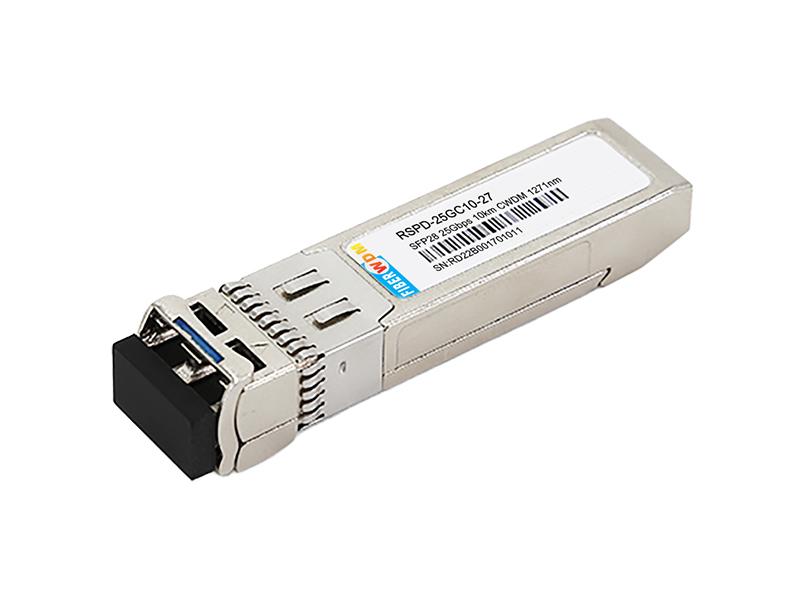

Transceptor 25Gbps SFP28 CWDM 1271~1371nm Duplex 10 km
Características do produto
Aplicações
Seleção de produto
| Número da peça | Temperatura de operação da carcaça | DDMI |
| RSPD-25GC10-xx | Comercial (0~70°C) | Sim |
| RSPD-25GC10-xx-I | Estendido ( -20~85°C) | Sim |
Seleção de canal do produto
| Número da peça | Comprimento de onda central | Taxa de dados | Distância |
| RSPD-25GC10-27 | 1271nm | 25.78G | 10km |
| RSPD-25GC10-29 | 1291nm | 25.78G | 10km |
| RSPD-25GC10-31 | 1311nm | 25.78G | 10km |
| RSPD-25GC10-33 | 1331nm | 25.78G | 10km |
| RSPD-25GC10-35 | 1351nm | 25.78G | 10km |
| RSPD-25GC10-37 | 1371nm | 25.78G | 10km |
Classificações absolutas máximas
| Parâmetro | Símbolo | Mín. | Máx. | Unidade |
| Temperatura de armazenamento | Ts | -50 | +95 | °C |
| Umidade relativa | RH | 0 | 95 | % |
| Tensão de alimentação | VCC | 0 | +3.6 | V |
Condições de operação recomendadas
| Parâmetro | Símbolo | Mín. | Típ. | Máx. | Unidade | Nota |
| Temperatura de operação do invólucro | TA | 0 | 70 | °C | Comercial | |
| -20 | 85 | °C | Estendido | |||
| Tensão de alimentação | VCC | 3.15 | 3.3 | 3.46 | V | |
| Corrente de alimentação | ICC | 450 | mA | |||
| Consumo de energia | P | 1.5 | W | |||
| Taxa de dados | BR | 24.3 | 25.78 | 26.5 | Gbps | |
| 9/125um G.652 SMF | Lmax | 10 | km |
Características elétricas
| Parâmetro | Símbolo | Mín. | Máx. | Unidade |
| Transmissor | ||||
| Entrada de Desativação de Tx - Alto | VDISH | 2 | Vcc+0.3 | V |
| Entrada de Desativação de Tx - Baixo | VDISL | 0 | Vcc+0.8 | V |
| Entrada de Falha de Tx - Alto | VTxFH | 2 | Vcc+0.3 | V |
| Entrada de Falha de Tx - Baixo | VTxFL | 0 | Vcc+0.8 | V |
| Receptor | ||||
| LOSS - Alto | VLOSH | 2 | Vcc+0.3 | V |
| LOSS - Baixo | VLOSL | 0 | Vcc+0.8 | v |

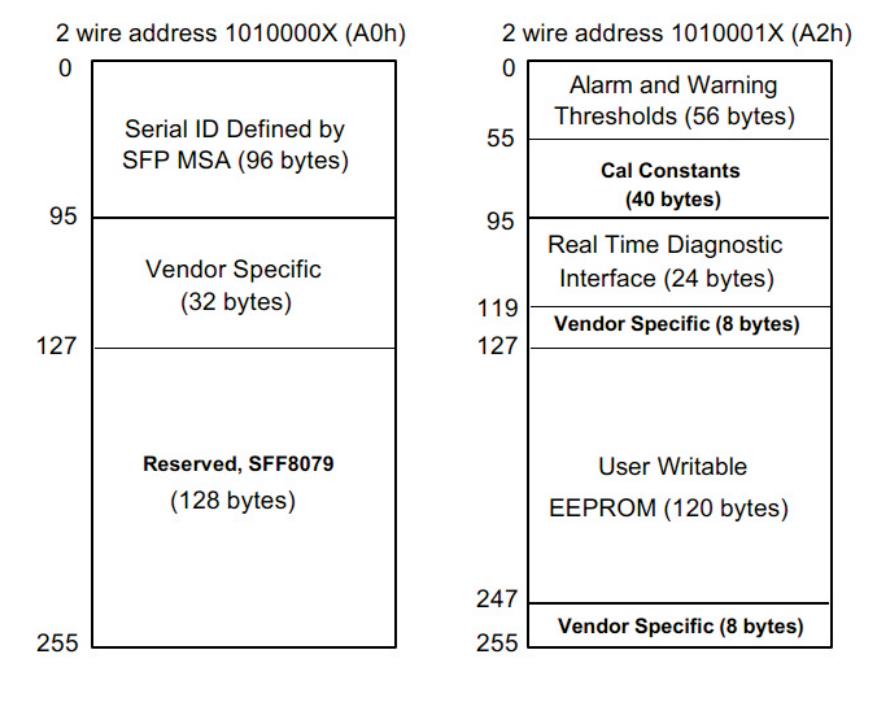

Informações da EEPROM
A descrição dos campos de dados específicos do mapa de memória EEPROM é a seguinte:

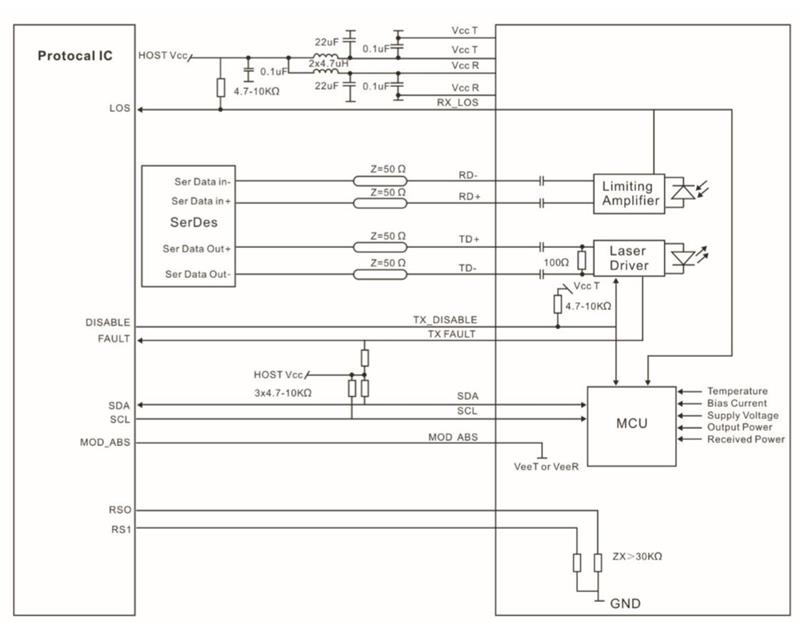

Esquema de Circuito Recomendado

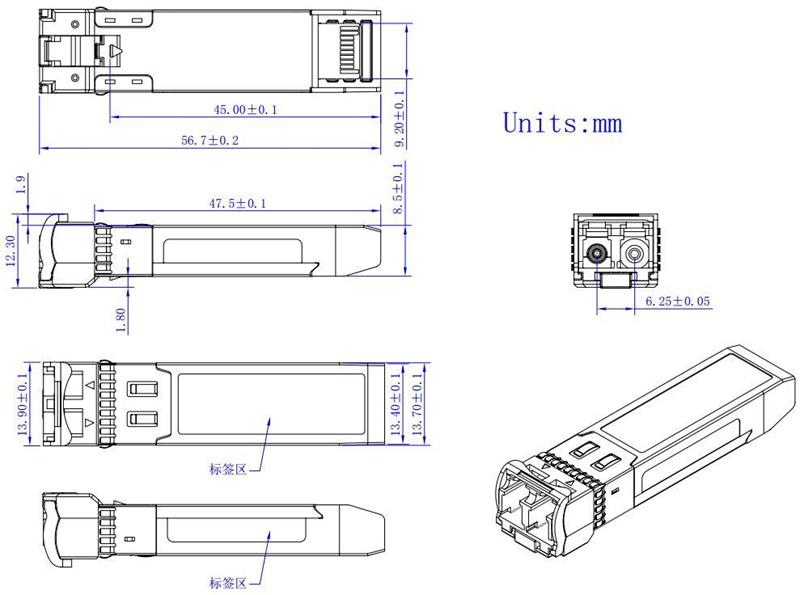

Especificações Mecânicas
