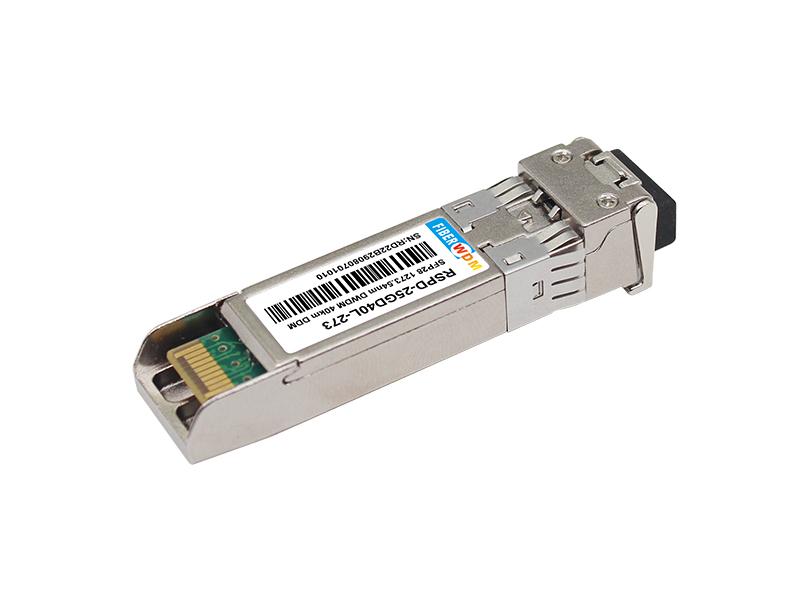

Transceptor LAN-WDM SFP28 de 25 Gbps, transceptor DML e APD, modo único DML e APD, alcance de 40 km

Características do produto

  • Suporta taxas de bits de até 25,78 Gbps
  • Pegada SFP+ hot-pluggable
  • Até 40 km para transmissão SMF
  • Compatível com SFP+ MSA e SFF-8472 com receptáculo LC duplex
  • Compatível com RoHS
  • Fonte de alimentação única de +3,3 V2
  • Monitoramento de diagnóstico digital em tempo real
  • Temperatura da caixa de operação:
  • Padrão: 0 a +70°C
Pergunte agora Download
  • Detalhes do produto

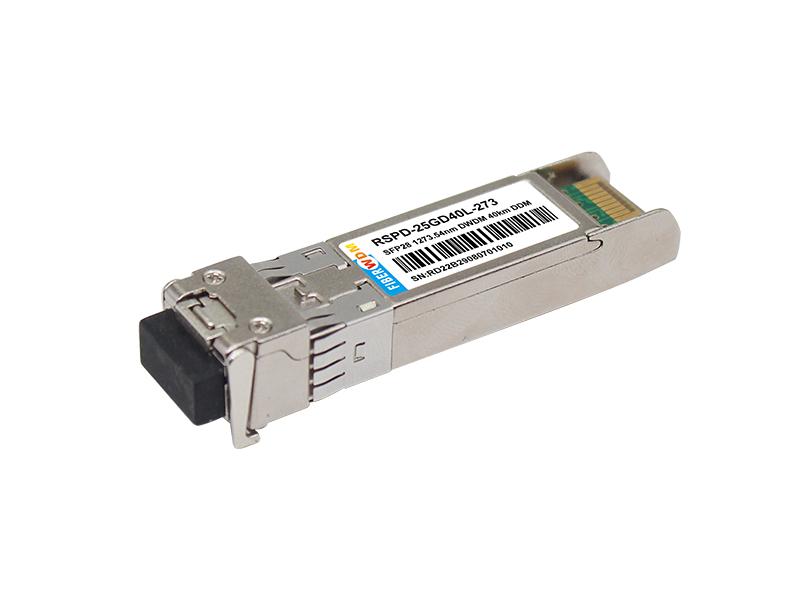

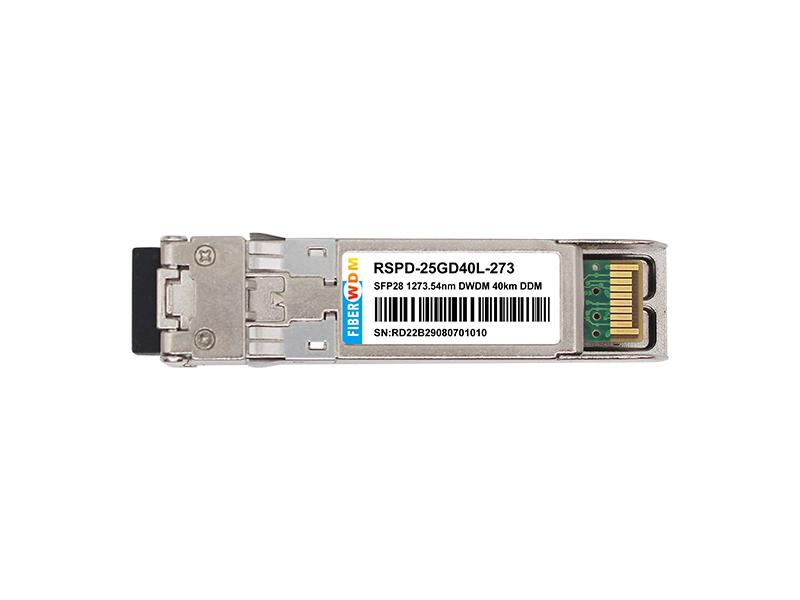

Transceptor LAN-WDM SFP28 de 25 Gbps, modo único DML e APD, alcance de 40 km

RSPD-25GDL40-XXX

Aplicações

  • 25GBASE-ER

Descrição

Os transceptores SFP28 são módulos de alto desempenho e custo-benefício que suportam taxas de dados de 25,78 Gbps e distância de transmissão de 40 km com SMF.

O transceptor consiste em três seções: um transmissor laser DML resfriado, um fotodiodo APD integrado a um pré-amplificador de transimpedância (TIA) e uma unidade de controle MCU. Todos os módulos atendem aos requisitos de segurança de laser classe I.

Os transceptores são compatíveis com as funções de diagnóstico digital SFP Multi-Source Agreement e SFF-8472.

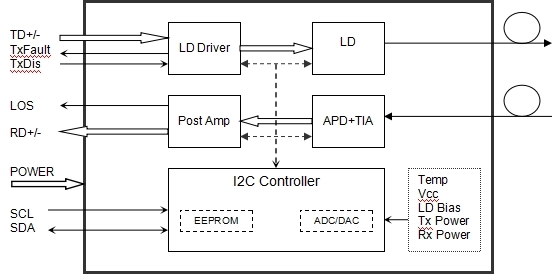

Diagrama funcional do transceptor

Classificações máximas absolutas

Parâmetro

Símbolo

Mín.

Tipo.

Máx.

Unidade

Temperatura de armazenamento

Ts

-40

- 85 °C

Umidade relativa

RH

5

- 95 %

Tensão de alimentação

VCC

-0,3 - 4 V

Tensão de entrada do sinal

VSI

Vcc-0,3

-

Vcc+0,3

V

Condições operacionais recomendadas

Parâmetro

Símbolo

Mín.

Tipo.

Máx.

Unidade

Observação

Temperatura de operação do gabinete

Caso T

0

70

°C

Tensão de alimentação

VCC

3.14 3.3 3,47 V

Corrente de alimentação

TPI

600

mA

Taxa de dados

BR

25,78

Gbps

Taxa de TX/Taxa de RX

Distância de transmissão

TD 40 Quilômetros

Fibra acoplada

Fibra monomodo

9/125um SMF

Características ópticas

Parâmetro

Símbolo

Mín.

Tipo.

Máx.

Unidade

Observação

Transmissor

Comprimentos de onda de faixa (intervalo)

1272,55 a 1274,54

1276,89 a 1278,89

1281,25 a 1283,27

1285,65 a 1287,69

1290,07 a 1292,12

1294,53 a 1296,59

1299,02 a 1301,09

1303,54 a 1305,63

1308,09 a 1310,19

nm

Potência média lançada

PO

0 - +6,0

dBm

Potência média lançada (laser desligado)

Poff

- -

-30

dBm

Largura de banda do espectro (-20dB)

DL

- - 1 nm

Taxa de supressão do modo lateral

SMSR

30 - - dB

Penalidade de Transmissor e Dispersão

TDP - - 1 dB

Taxa de Extinção

Pronto-Socorro 3,5 - - dB

Máscara de saída para os olhos

Compatível com IEEE 802.3cc

Nota (2)

Receptor

Comprimento de onda óptico de entrada

λIN

1272,55 1310.19 nm

Sensibilidade do receptor-AVG

PSens

-19

dBm

Nota (1)

Sensibilidade do Receptor-OMA

PSens-OMA

-18,2

dBm

Nota (1)

Potência de saturação de entrada (sobrecarga)

PSAT

-4

dBm

Nota (1)

Reflectância do receptor

-26

dB

Perda de Sinal Assert

PA

-30

dBm

Perda de sinal de desativação

DP

-20

dBm

LOS -Histerese

Física

0,5

dB

Observação:

Observação ( 1 ): BER ≤ 5 x 10 -5

Características da interface elétrica

Características da interface elétrica de alta velocidade

Parâmetro

Símbolo

Mínimo

Tipo

Máx.

Unidade

Notas

Transmissor

Oscilação de entrada diferencial

Vin(pp)

190 700

mV

Perda de retorno de entrada diferencial (mín.)

RLd(f)

9,5–0,37f, 0,01≤f<8

4,75–7,4log10(f/14), 8 ≤f<19

dB

Entrada diferencial para modo comum perda de retorno (mín.)

RLdc(f)

22-20(f/25,78), 0,01≤f<12,89

15-6(f/25,78), 12,89≤f<19

dB

Incompatibilidade de terminação diferencial

Tempo

10 %

Largura dos olhos

Eca

0,46

Interface do usuário

Jitter sinusoidal pk-pk aplicado

Ppj

Conforme IEEE 802.3bm

Altura dos olhos

Eh

95

mV

Tensão de modo comum CC

DCv

-350

2850

mV

Receptor

Oscilação de saída de dados diferencial

Vout (pp)

300

- 850

mV

-

Largura dos olhos

Eca

0,57

- -

Interface do usuário

-

Fechamento vertical dos olhos

Vec

-

- 5.5

dB

-

Perda de retorno de saída diferencial (mín.)

RLd(f)

9,5–0,37f, 0,01≤f<8

4,75–7,4log10(f/14), 8 ≤f<19

dB

-

Perda de retorno de conversão de modo comum para diferencial (mín.)

RLdc(f)

22-20(f/25,78), 0,01≤f<12,89

15-6(f/25,78), 12,89≤f<19

dB

-

Incompatibilidade de terminação diferencial

Tempo

-

- 10

%

-

Tempo de transição, 20% a 80%

Tr/Tf

12

- -

ps

20%~80%

Características da interface elétrica de BAIXA velocidade

Parâmetro

Símbolo

Mín.

Tipo.

Máx.

Unidade

Transmissor

Saída de falha do transmissor - alta

VFaultH

2 -

Vcc+0,3

V

Saída de falha do transmissor - baixa

VFaultL

0 - 0,8

V

Tensão de desativação do transmissor - alta

VDisH

2 -

Vcc+0,3

V

Tensão de desativação do transmissor - baixa

VDisL

0 - 0,8

V

Receptor

Tensão de saída LOS-Alta

VLOSH

2 -

Vcc+0,3

V

Tensão de saída LOS-Baixa

VLOSL

0 - 0,8

V

Tempo e Elétrica

Parâmetro

Símbolo

Mínimo

Típico

Máx.

Unidade

Tempo de negação de desativação de Tx

tonelada

1

EM

Tempo de desativação de Tx Assert

t_off

10

µs

Tempo de inicialização, incluindo reinicialização de falha de transmissão

t_init

300

EM

Tempo de Afirmação de Falha Tx

falha_t

100

µs

Desativar Tx para redefinir

t_reset

10

µs

Tempo de Asserção LOS

perda_ativada

100

µs

Tempo de desativação do LOS

perda_t

400

µs

Taxa de clock de ID serial

f_serial_clock

100 400

KHz

MOD_DEF (0:2)-Alto

VH

2

Vcc

V

MOD_DEF (0:2)-Baixo

VL

0,8

V

Diagnóstico

Parâmetro

Faixa

Unidade

Precisão

Calibração

Temperatura

0 a 70

°C

±3°C

Interno

Tensão

3,0 a 3,6

V

±3%

Interno

Corrente de polarização

0 a 100

mA

±10%

Interno

Potência TX

0 a 6

dBm

±3dB

Interno

Potência RX

-19 a -4

dBm

±3dB

Interno

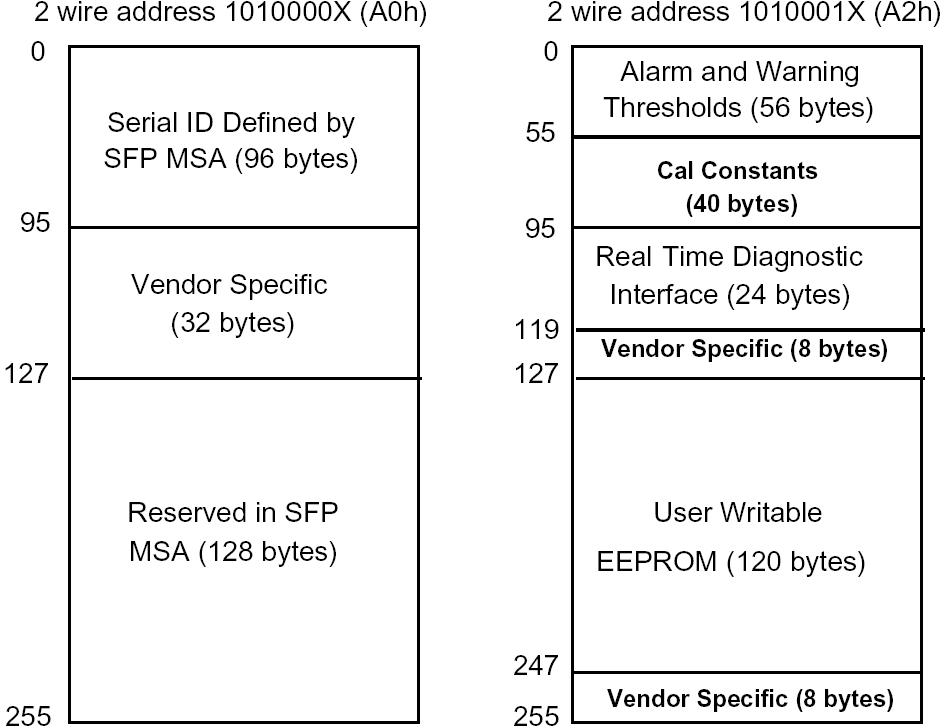

Mapa de Memória de Diagnóstico Digital

Os transceptores fornecem conteúdo de memória de ID serial e informações de diagnóstico sobre as condições operacionais atuais pela interface serial de 2 fios (SCL, SDA).

As informações de diagnóstico com calibração interna ou externa são todas implementadas, incluindo monitoramento de potência recebida, monitoramento de potência transmitida, monitoramento de corrente de polarização, monitoramento de tensão de alimentação e monitoramento de temperatura.

O campo de dados específico do mapa de memória de diagnóstico digital é definido da seguinte forma.

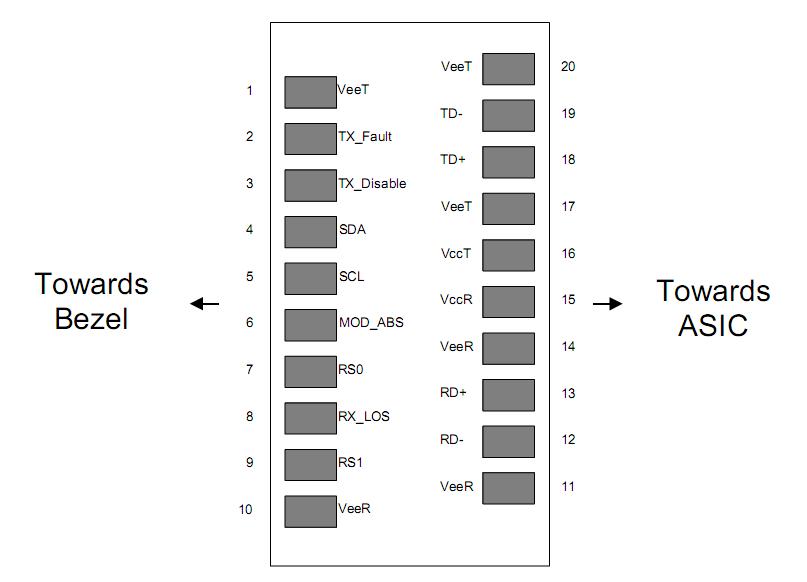

Descrições dos pinos

Alfinete

Nome do Sinal

Descrição

Plug Seq.

Notas

1

VEET

Aterramento do transmissor

1
2

FALHA TX

Indicação de falha do transmissor

3

Nota 1

3

TX DESATIVADO

Desativar transmissor

3

Nota 2

4

SDA

Sinal de dados serial SDA

3
5

SCL

Sinal de relógio serial SCL

3
6

MOD_ABS

Módulo ausente. Aterrado dentro do módulo

3
7

RS0

Não conectado

3
8

LOS

Perda de Sinal

3

Nota 3

9

RS1

Não conectado

3
10

VEER

Receptor aterrado

1
11

VEER

Receptor aterrado

1
12

RD-

Dados de faturamento recebidos

3

Nota 4

13

RD+

Dados recebidos

3

Nota 4

14

VEER

Receptor aterrado

1
15

VCCR

Fonte de alimentação do receptor

2
16

VCCT

Fonte de alimentação do transmissor

2
17

VEET

Aterramento do transmissor

1
18

TD+

Transmitir dados em

3

Nota 5

19

TD-

Inv. Transmitir dados em

3

Nota 5

20

VEET

Aterramento do transmissor

1

Observações:

Plug Seq.: Sequência de engate dos pinos durante a conexão a quente.

1) Falha TX é uma saída de coletor aberto, que deve ser alimentada com um resistor de 4,7k~10kΩ na placa host para uma tensão entre 2,0V e Vcc+0,3V. Lógica 0 indica operação normal; Lógica 1 indica algum tipo de falha no laser. Em estado baixo, a saída será alimentada para menos de 0,8V.

2) Saída de laser desabilitada em TDIS >2,0V ou aberta, habilitada em TDIS <0,8V.

3) LOS é uma saída de coletor aberto. Deve ser conectado com 4,7k~10kΩ na placa host a uma tensão entre 2,0V e 3,6V. Lógica 0 indica operação normal; lógica 1 indica perda de sinal.

4) RD-/+: Estas são as saídas diferenciais do receptor. São 100 linhas diferenciais acopladas internamente em CA, que devem ser terminadas com 100Ω (diferencial) nas SERDES do usuário.

5) TD-/+: Estas são as entradas diferenciais do transmissor. São linhas diferenciais acopladas internamente em CA com terminação diferencial de 100 Ω dentro do módulo.

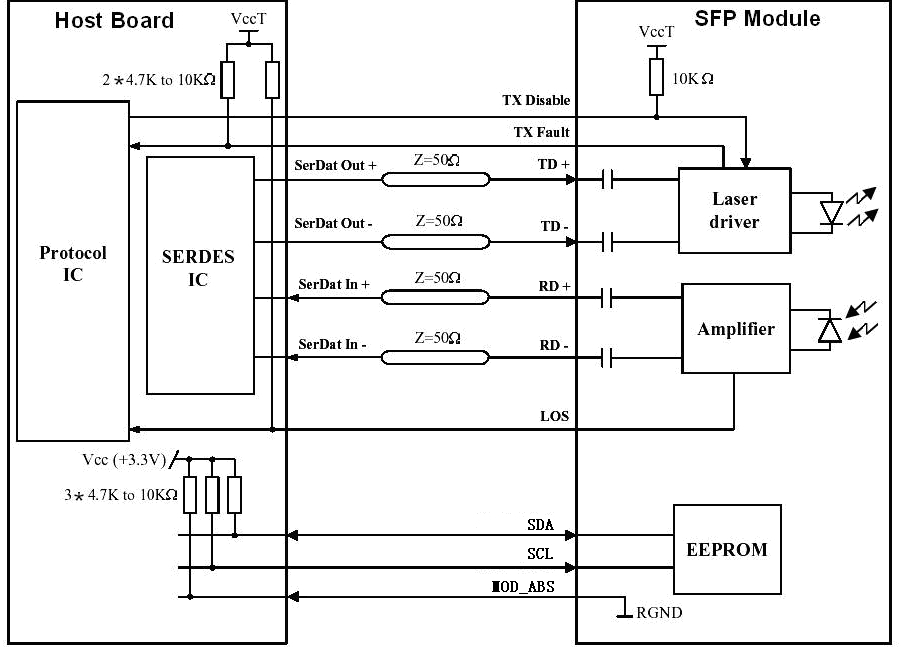

R Circuito de interface recomendado

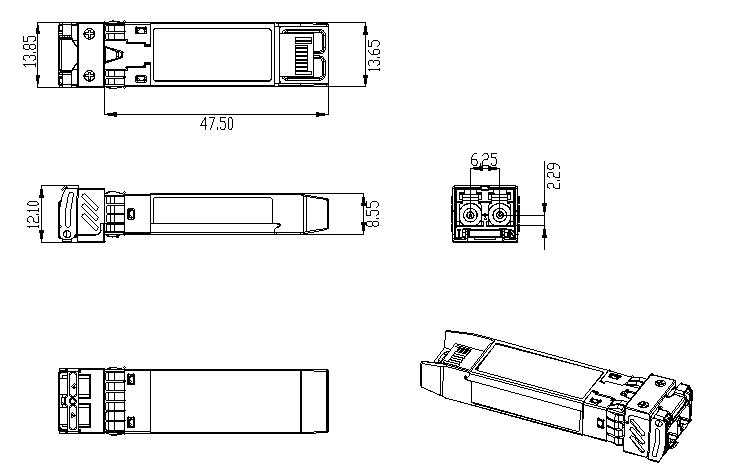

Dimensões mecânicas

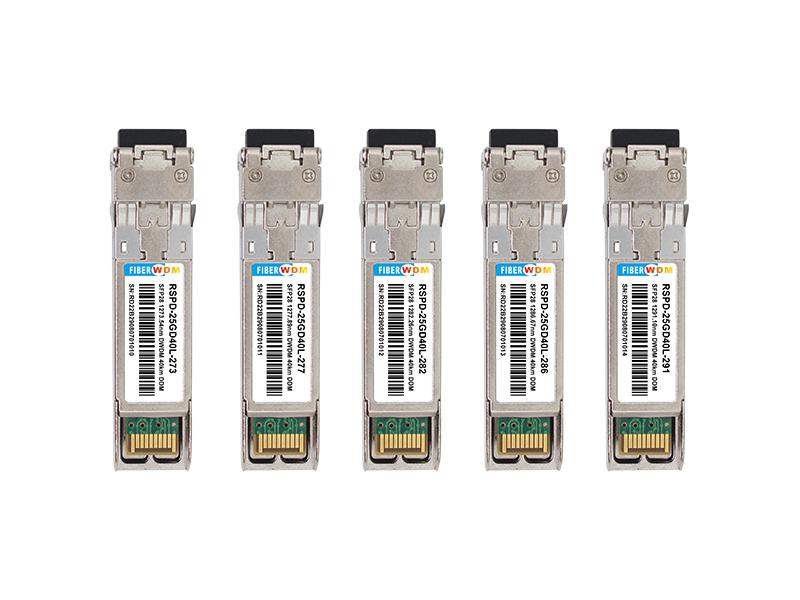

Informações sobre pedidos

Número da peça

Descrição do produto

RSPD-25GD40L-273

SFP28 1273,54 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

RSPD-25GDL40-277

SFP28 1277,89 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C~+70 °C, com DDM

RSPD-25GDL40-282

SFP28 1282,26 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

RSPD-25GDL40-286

SFP28 1286,67 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

RSPD-25GDL40-291

SFP28 1291,10 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

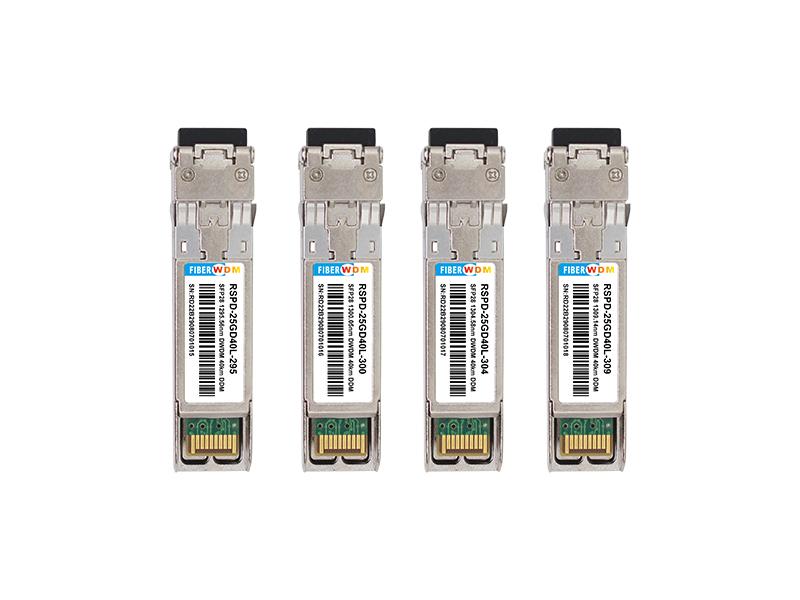

RSPD-25GDL40-295

SFP28 1295,56 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C~+70 °C, com DDM

RSPD-25GDL40-300

SFP28 1300,05 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

RSPD-25GDL40-304

SFP28 1304,58 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM

RSPD-25GDL40-309

SFP28 1309,14 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, com DDM
