uSuporta transmissão DWDM e conversão de comprimento de onda
uA placa única suporta 4 canais de acesso ao serviço bidirecional de 100g
uO lado da linha suporta 2*Módulos ópticos coerentes do CFP2 DCO
uO lado do cliente suporta vários tipos de interface do módulo: 100GBASE-SR4/CWDM4/LR4/PSM4
uSuporta a funcionalidade ALS (desligamento automático do laser)
uSuporta o monitoramento de sinal DDM (Monitoramento de Diagnóstico Digital)
uSuporta funcionalidades SD-FEC e SC-FEC
uCompatível com a plataforma de gerenciamento de rede unificada baseada em SNMP, com interfaces de gerenciamento, incluindo CLI (telnet e console), web e netview (interface gráfica).
2CHANNELES*200G CFP2TO 2*100G QSFP28 MUXPONDER CARD
FW6200G24Q
A placa 2*200G CFP2 OTU é um módulo de acesso de serviço 100G desenvolvido pela RD para links de fibra óptica Ele suporta a ajuste do comprimento de onda dos módulos ópticos coerentes do CFP2 e pode ser convertido em sinais ópticos de comprimento de onda padrão DWDM Quando usado em conjunto com os multiplexadores/desmultiplexadores DWDM, ele permite a transmissão de multiplexação de divisão de comprimento de onda (WDM), fornecendo uma solução de alta qualidade para enfrentar os desafios de recursos limitados de fibra e altas perdas de linha de transmissão

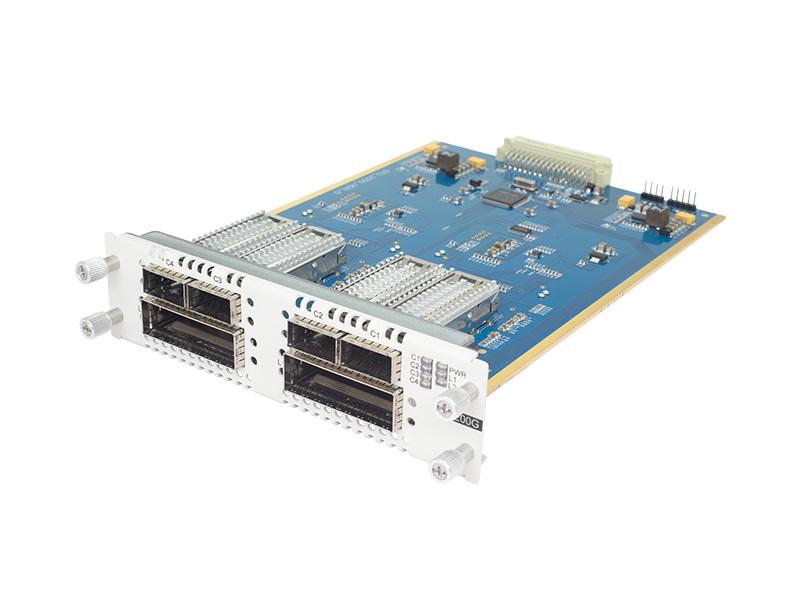

Figura 1 2*200G CFP2 OTU Service Board
uSuporta transmissão DWDM e conversão de comprimento de onda
uA placa única suporta 4 canais de acesso ao serviço bidirecional de 100g
uO lado da linha suporta 2*Módulos ópticos coerentes do CFP2 DCO
uO lado do cliente suporta vários tipos de interface do módulo: 100GBASE-SR4/CWDM4/LR4/PSM4
uSuporta a funcionalidade ALS (desligamento automático do laser)
uSuporta o monitoramento de sinal DDM (Monitoramento de Diagnóstico Digital)
uSuporta funcionalidades SD-FEC e SC-FEC
uCompatível com a plataforma de gerenciamento de rede unificada baseada em SNMP, com interfaces de gerenciamento, incluindo CLI (telnet e console), web e netview (interface gráfica)
Parâmetros do sistema | Especificações técnicas |
Capacidade máxima | 2*100gsingle/transmissão de direção dupla; 2*transmissão de direção única/dupla 200g |
Faixa de comprimento de onda ajustável | DWDM 1529 16nm ~ 1567 14nm (191 3THZ-196 05THZ) |
Formato de modulação | Dp-qpsk@100g dp-16qam@200g; dp-16qamps@200g; dp-qpsk@200g |
Tipos de acesso ao serviço | 100GEã otu4 |
Tolerância à dispersão | ± 40000ps/nm a 100g |
Tolerância de OSNR | <12db@100g qpsk; <21db@200g dp-16qam <16db@200g dp-16qamps <13.5db@200g dp-qpsk |
Dimensões da placa | 156 (w) × 41 (h) × 225 (d) (mm) |
Temperatura operacional | -10● ~ 50● |
Temperatura de armazenamento | -40● ~ 80● |
Umidade relativa | 5% ~ 95% (sem condensação) |
Segurança e EMC | Está em conformidade com os padrões da FCC, UL, CE, TUV, CSA |
Consumo de energia | <78W |
