A placa de proteção óptica OLP é um sistema de proteção desenvolvido pela FIBERWDM para backup de linhas de fibra óptica. Ela adota módulos avançados de comutação automática óptica e é um dispositivo óptico usado para a comutação de caminhos ópticos primários e de backup no campo da comunicação por fibra óptica. Ela pode identificar automaticamente o status do sinal dos caminhos ópticos do sistema primário e de backup e realizar a comutação instantânea do caminho óptico para garantir a operação normal do cabo óptico primário no caso de uma obstrução completa, melhorando assim a qualidade de serviço do provedor de serviços. A placa de proteção de linha óptica OLP é amplamente utilizada na proteção primária e de backup de várias linhas troncais e em redes que exigem várias comutações de caminhos ópticos. Suas vantagens residem na utilização direta de sinais ópticos na linha óptica, tamanho compacto e custo-benefício, tornando-a amplamente utilizada em vários campos de transmissão óptica.

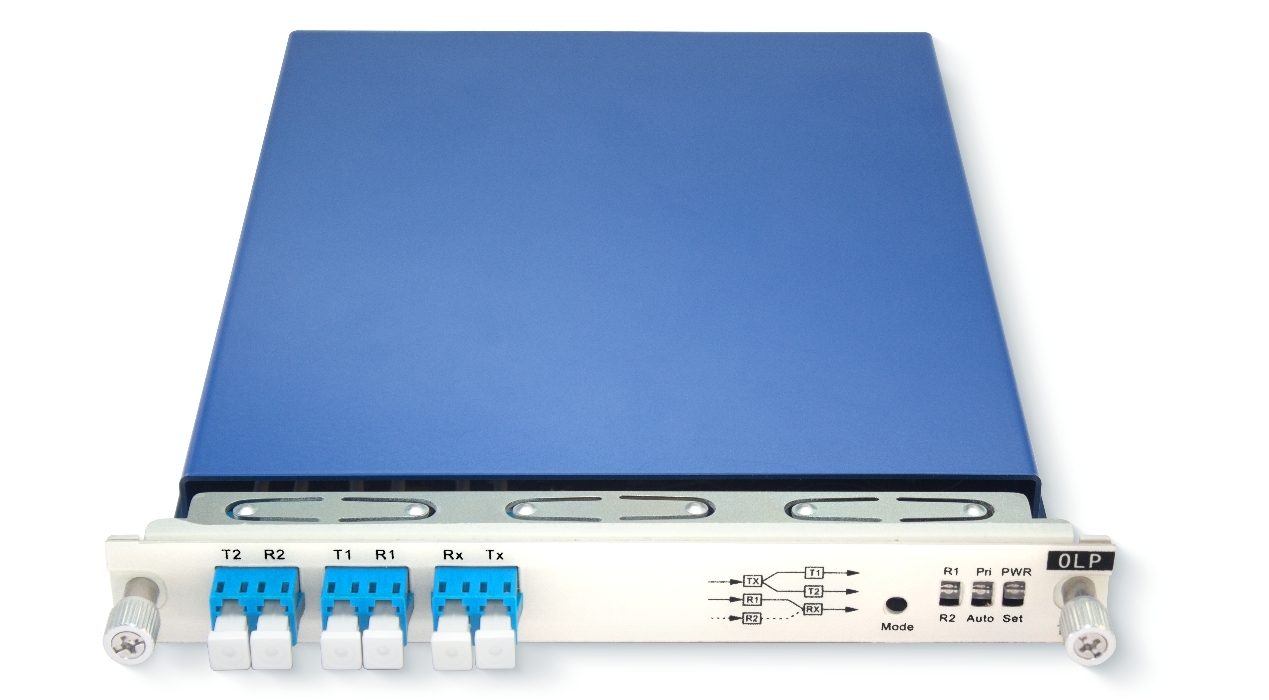

Figura 1: Placa de Proteção Óptica OLP
|
Parâmetros |
Especificações |
||
|
Faixa de comprimento de onda |
1310±50nm e 1550±50nm |
||
|
Detecção da faixa de potência óptica |
Tx |
+25dBm~50dBm |
|
|
Rx |
+10dBm~-50dBm |
||
|
Perda de inserção |
Proteção 1+1 |
Extremidade do transmissor |
≤4,0dB |
|
Extremidade do receptor |
≤1,5dB |
||
|
Proteção 1:1 |
≤1,5dB |
||
|
Precisão da medição de potência óptica |
≤0,5dB(+20dBm~-50dBm) ≤1,0dB(-40dBm~-50dBm) |
||
|
Resolução de potência óptica |
≤0,01dB |
||
|
Perdas dependentes do comprimento de onda |
≤0,25dB |
||
|
Perdas dependentes da polarização |
≤0,1dB |
||
|
Tempo de comutação |
≤20ms |
||
|
Perda de retorno |
≥45dB |
||
|
Diafonia |
≥55dB |
||
|
Gerenciamento de Rede |
NetView, Web |
||
|
Dimensões da Placa |
156 (L) × 20 (A) × 225 (P) (mm) |
||
|
Ambiente Requisito |
Temperatura de Operação |
-10℃~50℃ |
|
|
Temperatura de Armazenamento |
-40℃~80℃ |
||
|
Umidade Relativa |
5%~95% (não condensante) |
||
|
Conformidade de Segurança e EMC |
Padrões FCC, UL, CE, TUV, CSA |
||
|
Consumo de Energia |
|
||
|
Nº da Peça |
Especificações |
|
FW6OLPA |
Placa OLP, proteção de linha óptica 1+1 LC/UPC, fibra dupla utilizada na série FW6600 ocupa um slot |
|
FW6OLPB |
Placa OLP, proteção de linha óptica 1:1 LC/UPC, fibra dupla utilizada na série FW6600 ocupa um slot |
|
FW6OLPABD |
Placa OLP, proteção de linha óptica 1+1 LC/UPC, bidirecional utilizada na série FW6600 ocupa um slot |
