48 núcleos MPO a 48 LC/UPC
2*24 núcleos MPO a 24 LC/UPC
12 núcleos MPO a 12 LC/UPC
Rack 2U de 19 polegadas
4 canais MPO PARA dispositivo LC duplo rack 2U
fibra fornecer 4 canais mpo para lc dispositivos Rack 2U: um canal multimodo 48 núcleos MPO/UPC fêmea para 48 conectores LC/UPC, e um multimodo 24 núcleos MPO/UPC fêmea para 24 conectores LC/UPC, e um canal monomodo 24 núcleos MPO/UPC fêmea para 24 conectores LC/UPC, e um canal monomodo 12 núcleos MPO/UPC fêmea para 12 LC/APC em rack 2U.

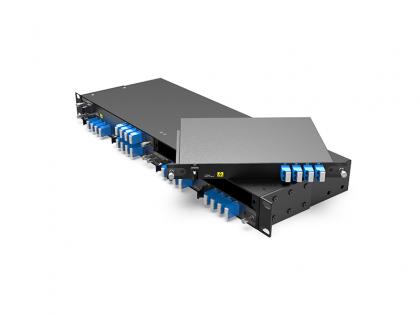

painel do produto
4 canais MPO para dispositivos LC rack 2U
especificação do produto
parâmetro | SM | MM | ||
mpo/apc | lc/upc | mpo/upc | lc/upc | |
il (perda de inserção) | ≤0.35db | ≤0.15db | ≤0.35db | ≤0.15db |
rl (perda de retorno) | ≥45 db | ≥50 db | ≥25 db | ≥35 db |
tipo de fibra | smf-28e | om4 | ||
durabilidade (db) | ≤0.2db (500 acasalamentos,por eia-455-21a) | |||
resistência à tração (db) | ≤0.3db (máximo 66n) | |||
temperatura de operação | -20 ~+70 ℃ | |||
temperatura de armazenamento | -40 ~+80 ℃ | |||
dimensões (hxwxd) | 440(l)x 88(h)x230(w)mm |
diagrama de conexão interna
12 núcleos MPO fêmea
24 núcleos MPO fêmea
48 núcleos MPO fêmea
diagrama de conexão mpo TO lc/upcconnection
mpo para LC duplo
Conector MPO | lc duplo conector |
mpo48-mm fêmea | 1-25 |
2-26 | |
3-27 | |
4-28 | |
5-29 | |
6-30 | |
7-31 | |
8-32 | |
9-33 | |
10-34 | |
11-35 | |
12-36 | |
13-37 | |
14-38 | |
15-39 | |
16-40 | |
17-41 | |
18-42 | |
19-43 | |
20-44 | |
21-45 | |
22-46 | |
23-47 | |
24-48 | |
mpo24-mm fêmea | 1-13 |
2-14 | |
3-15 | |
4-16 | |
5-17 | |
6-18 | |
7-19 | |
8-20 | |
9-21 | |
10-22 | |
11-23 | |
12-24 | |
mpo24-sm feminino | 1-13 |
2-14 | |
3-15 | |
4-16 | |
5-17 | |
6-18 | |
7-19 | |
8-20 | |
9-21 | |
10-22 | |
11-23 | |
12-24 | |
mpo12-sm fêmea | 1-12 |
2-11 | |
3-10 | |
4-9 | |
5-8 | |
6-7 |
