Equipamento de breakout óptico MPO TO LC

Principais benefícios

  • Mudança de velocidade sem perdas: divide o MPO em quatro interfaces LC independentes; totalmente transparente, configuração zero.
  • À prova de futuro: suporta:

40G SR4, 40G PSM4 Breakout 4*10G

100G SR4, 100PSM4 Breakout 4x25G

400G SR4 breakout 4×100G

  • Detalhes do produto

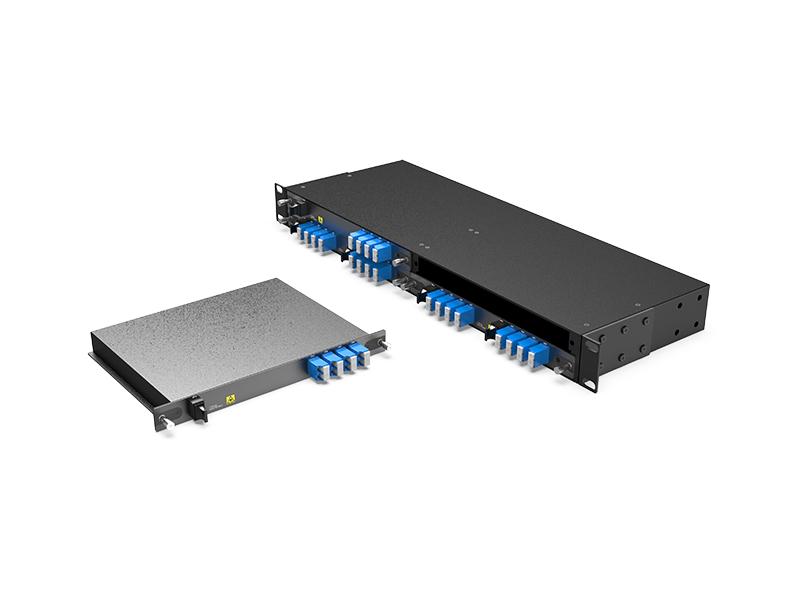

Equipamento de breakout óptico MPO TO LC

MPO TO LC optical breakout equipment

À medida que a infraestrutura de rede é implantada para atender às necessidades em evolução do 5G, da nuvem e da Internet das Coisas, uma solução de breakout óptico eficiente para maximizar a utilização de ativos e simplificar o gerenciamento de fibra óptica é essencial. A Nokia oferece uma solução completa, garantindo o máximo aproveitamento dos recursos do equipamento, custo-benefício e desempenho aprimorado para competir melhor em um mundo sob demanda.

Com suporte para ópticas QSFP+, QSFP28 e QSFP28-DD em placas de linha Fiberwdm MPO para LC Optical Breakout, a solução divide portas de alta velocidade no número desejado de interfaces de baixa velocidade. Isso maximiza a densidade de portas e a utilização da largura de banda no roteador host e minimiza o número de variantes de placas de linha necessárias.

Principais benefícios

  • Mudança de velocidade sem perdas: divide o MPO em quatro interfaces LC independentes; totalmente transparente, configuração zero.
  • À prova de futuro: suporta:

40G SR4, 40G PSM4 Breakout 4*10G

100G SR4, 100PSM4 Breakout 4x25G

400G SR4 breakout 4×100G

Visão geral

MPO TO LC optical breakout equipment

Especificação

parâmetros

SM MILÍMETROS

MPO/UPC

LC/UPC

MPO/UPC

LC/UPC

Perda de inserção

≤1,0dB

≤0,5dB

≤0,9dB

≤0,5dB

Perda de Retorno

≥25 dB

≥35 dB

≥25 dB

≥35 dB

Tipo de fibra

SMF-28e

OM4

Número de vezes de conexão

500 vezes

Resistência à tracção

66N

Temperatura de trabalho

-20 ~+70℃

Temperatura da loja

-40 ~+80℃

Tamanho da caixa

1U, 19 polegadas (483X44X230mm) para 4 slots

Painel do módulo de breakout

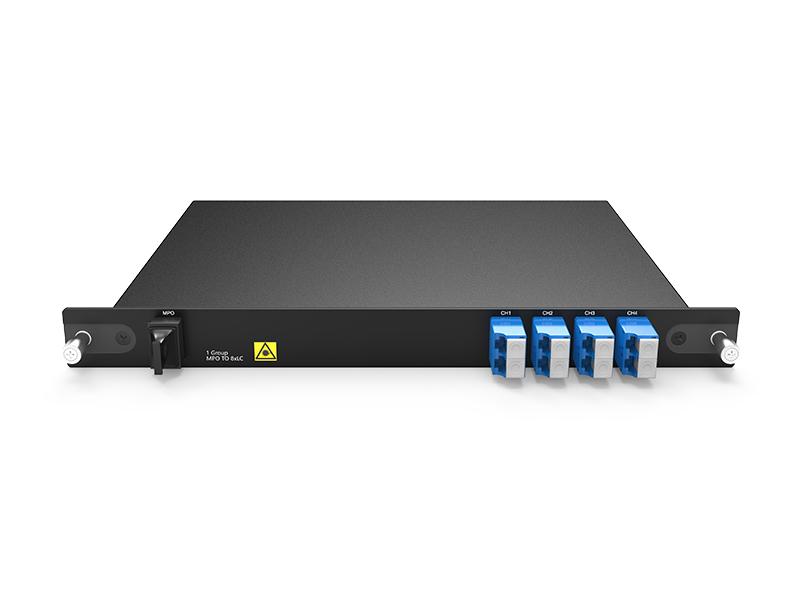

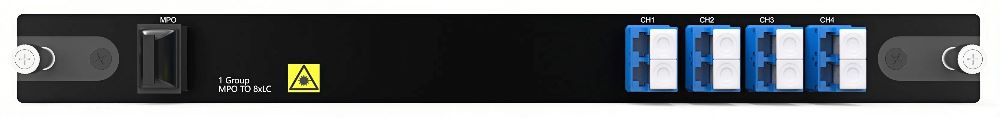

1 Group MPO TO 8xLC

1 Grupo MPO TO 8xLC

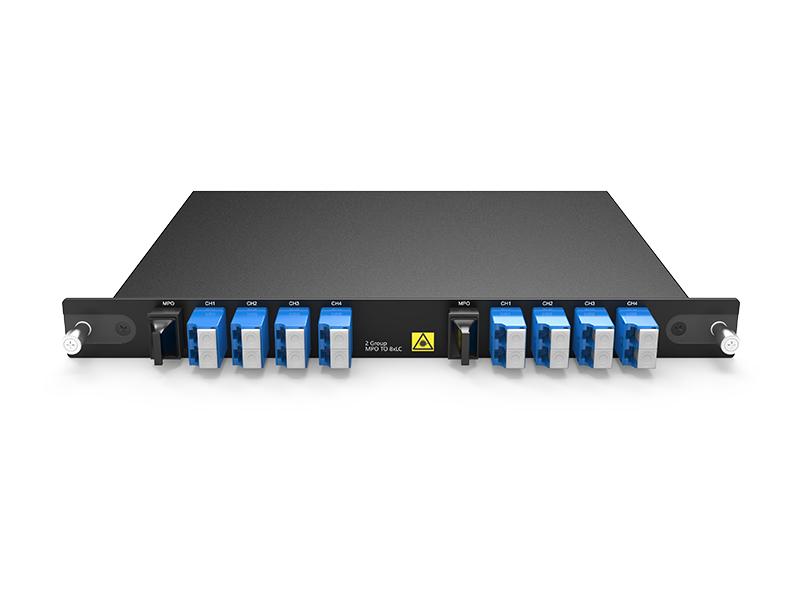

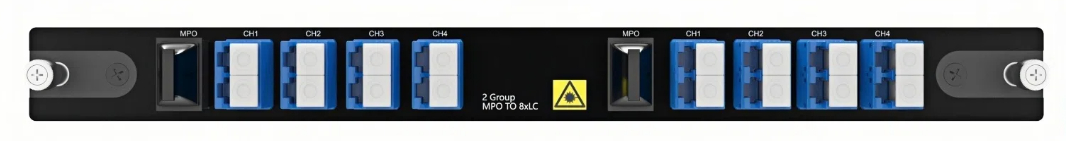

  2 Groups MPO TO 8xLC

2 Grupos MPO para 8xLC

Informações do pacote

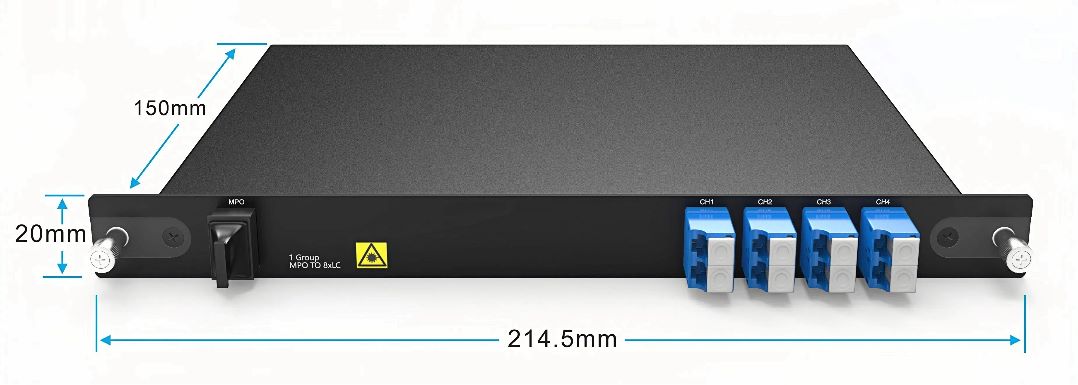

1 Group MPO TO 8xLC

1 Grupo MPO TO 8xLC

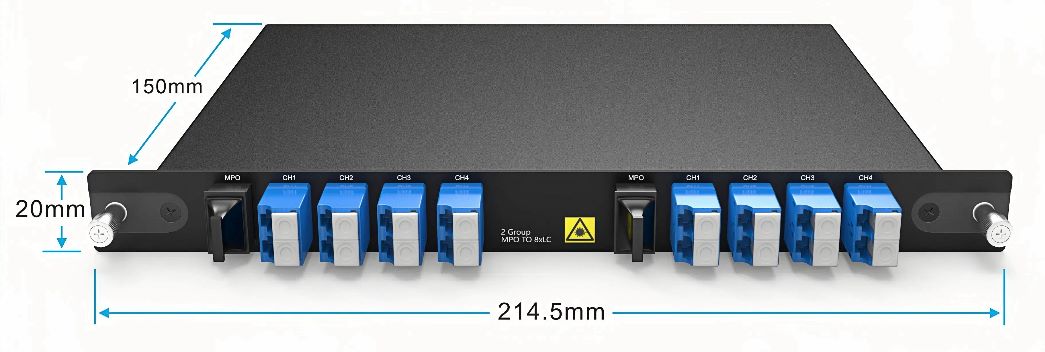

2 Group MPO TO 8xLC

2 Grupo MPO TO 8xLC

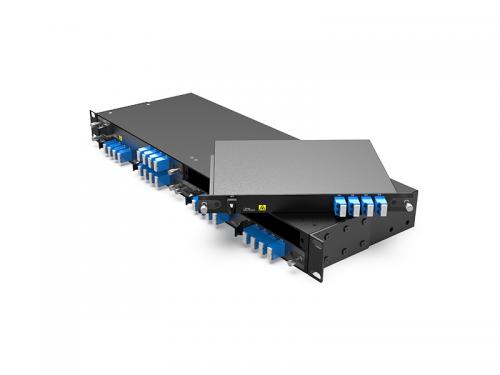

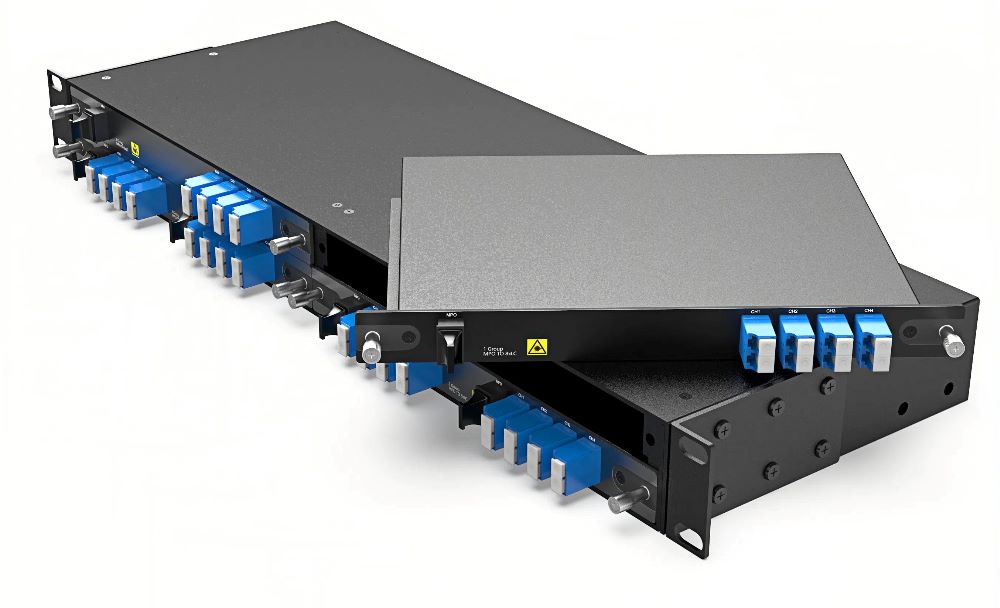

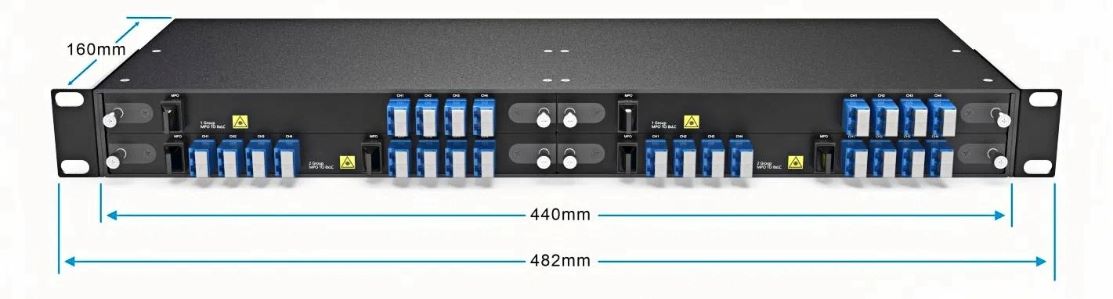

4-Slot 1U Rack for MPO TO LC optical breakout Module

Rack 1U de 4 slots para módulo de breakout óptico MPO para LC

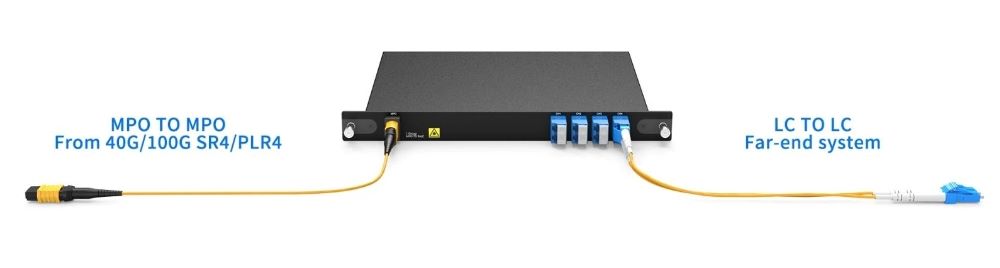

Aplicativo

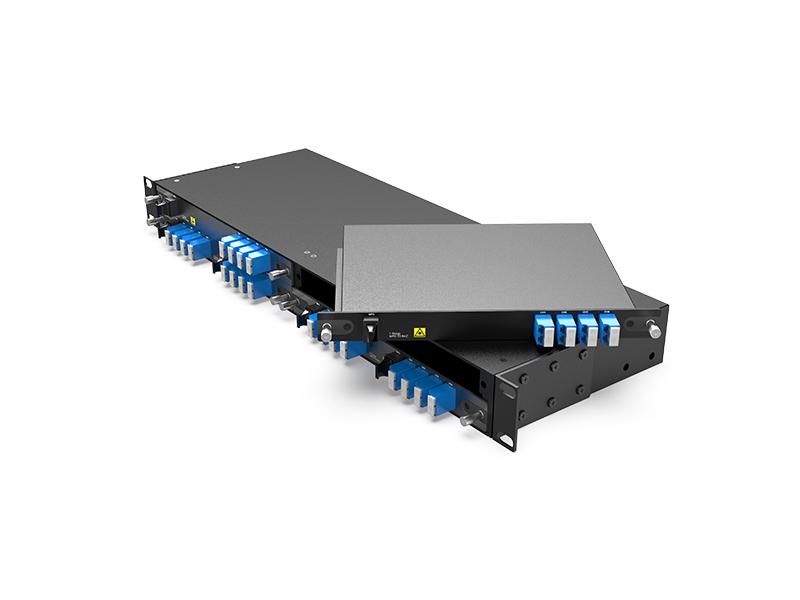

MPO TO LC 1U Rack

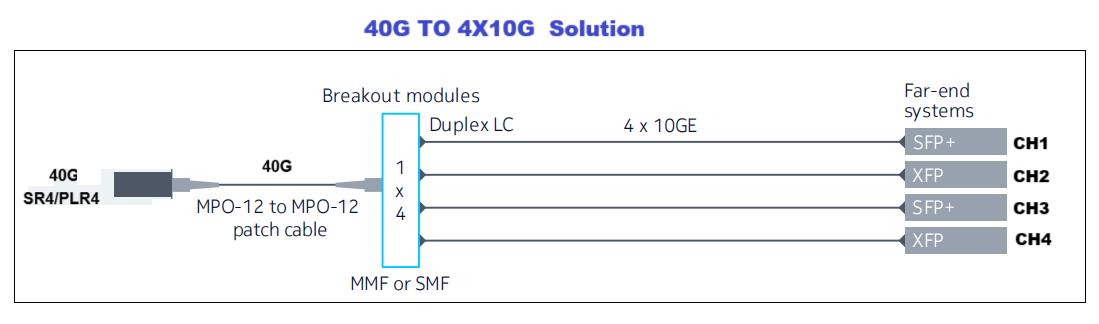

Tabela 1. Detalhes dos componentes da solução de breakout óptico de 40G a 4 x 10GE

Componente

Descrição

40G QSFP+ SR4

QSFP+ 40G SR4 MMF 850 nm 100 m MPO

40G QSFP+ PLR4

QSFP+ 40G PLR4 SMF 1310 nm 10 km MPO

Prateleira

Chassi 1RU para hospedar 4 módulos de breakout

Módulo Breakout

1 x MPO-12 para 6 (4 usados) duplex LC breakout, MMF

Módulo Breakout

1 x MPO-12 para 6 (4 usados) duplex LC breakout, SMF

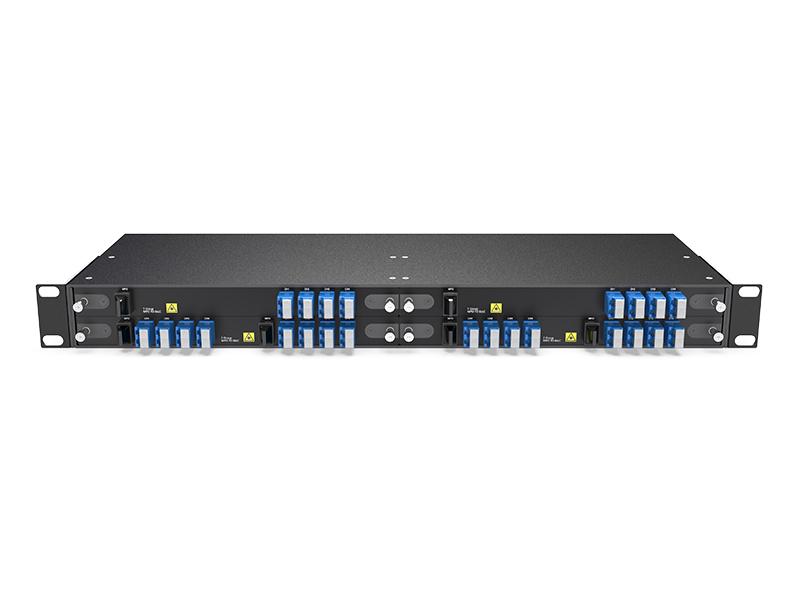

MPO TO LC 1U Rack

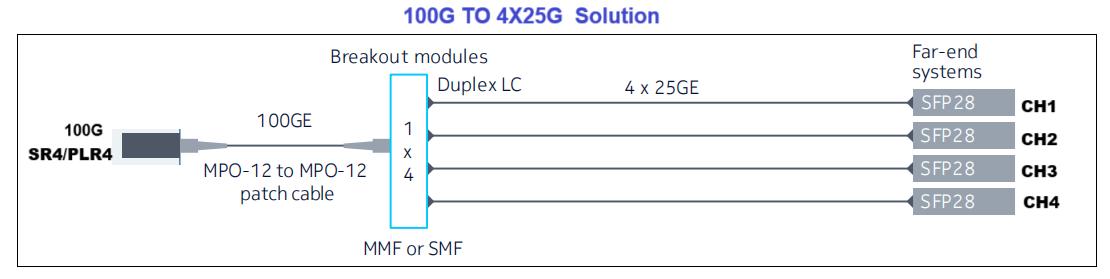

Tabela 2. Detalhes dos componentes da solução de breakout óptico 100G para 4 x 25GE

Componente

Descrição

100G QSFP+ SR4

QSFP28 100G SR4 MMF 850 nm 100 m MPO

100G QSFP+ PLR4

QSFP28 100G PLR4 SMF 1310 nm 10 km MPO

Prateleira

Chassi 1RU para hospedar 4 módulos de breakout

Módulo Breakout

1 x MPO-12 para 6 (4 usados) duplex LC breakout, MMF

Módulo Breakout

1 x MPO-12 para 6 (4 usados) duplex LC breakout, SMF
