Comutador óptico de fibra multimodo de índice de degrau 1x4

Fibra óptica multimodo de índice de refração 1x4 comutação óptica de 405-640nm 50/125um (NA0,22)

0,9 mm 0,5 m Fibra óptica, FC/UPC, porta serial RS-232, módulo de 135x60x35 mm | FSW14M05F

Características:

• Ampla compatibilidade espectral

Abrange toda a faixa de luz visível, de 405 nm (violeta) a 640 nm (vermelho), sendo compatível com lasers semicondutores comuns, LEDs e fontes de luz de xenônio, atendendo a diversos requisitos, como detecção de fluorescência e imagens confocais.

• Baixa perda de inserção e alto isolamento de canal.

O alinhamento óptico de precisão e o design compatível com fibra multimodo de índice escalonado garantem baixa perda de inserção e baixa interferência entre os canais, assegurando a integridade do sinal e a precisão da medição.

• Robusto e durável, com confiabilidade de nível industrial.

Equipado com fibra de 0,9 mm e conectores FC/UPC, apresenta alta resistência mecânica e excelente repetibilidade de inserção e extração. A carcaça totalmente blindada em metal resiste eficazmente à interferência eletromagnética, adaptando-se tanto a ambientes de laboratório quanto a ambientes industriais de campo.

• Design modular compacto

Dimensões compactas de 135×60×35 mm para fácil integração em sistemas e montagem em rack. Controlado via porta serial RS-232 padrão com um conjunto de comandos simplificado, suportando acionamento direto por PCs, PLCs e sistemas embarcados.

• Comutação de canal flexível

Arquitetura de 1 entrada e 4 saídas (ou seleção de 4 entradas e 1 saída), com suporte para seleção de caminho óptico unidirecional. A resposta de comutação rápida e o posicionamento preciso do canal permitem a aquisição automatizada por divisão de tempo multicanal quando combinados com software.

Aplicativo:

• Aplicações biomédicas: Citometria de fluxo, microscopia confocal, detecção de fluorescência multicanal para endoscópios.
• Análise Espectral: Comutação automática de células de amostra multicanal, sistemas de aquisição espectral LIBS/OES.
• Inspeção Industrial: Comutação de fontes de luz multiestação para sistemas de visão computacional e divisão de feixes de marcação a laser.
• Experimentos de pesquisa científica: Configuração automática de trajetória óptica, multiplexação por divisão de tempo de múltiplos detectores, plataformas para experimentos de óptica quântica.

Especificações:

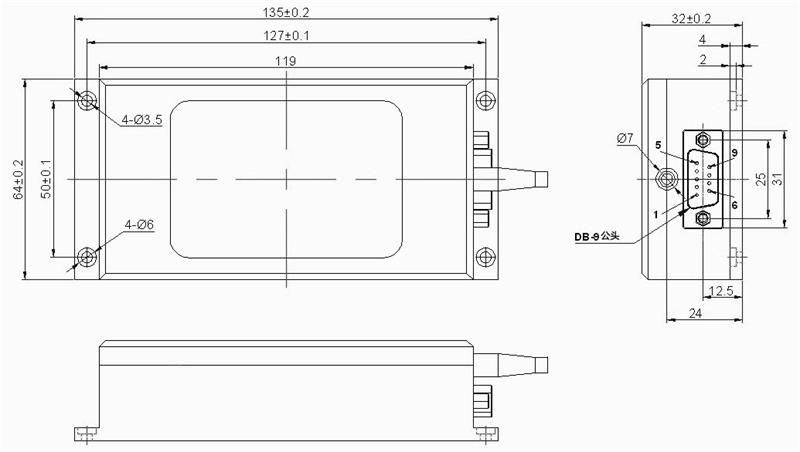

Dimensões do produto

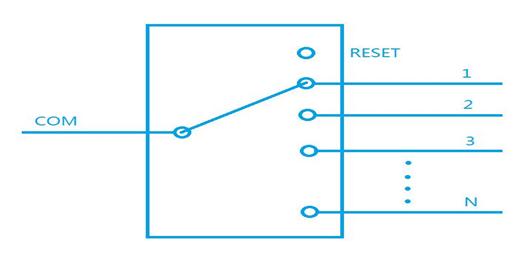

Rota óptica:

Configurações de pinos:

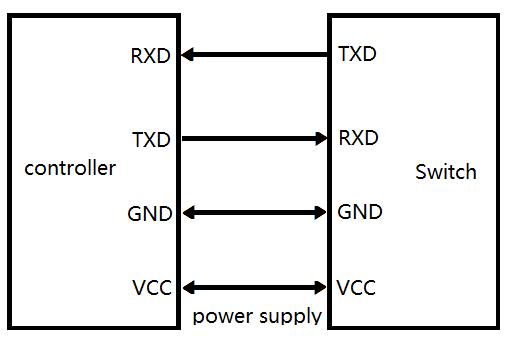

Diagrama de controle:

Comandos de controle:

● “_” significa sublinhado.

● Todas as letras no protocolo de comunicação devem ser maiúsculas.

● Este módulo só pode executar um comando por vez. Normalmente, o próximo comando só pode ser inserido depois que o programa retornar uma resposta.

● Na operação real, insira o colchete angular “ <“ como caractere inicial e “ >“ como caractere final.

Nota: A taxa de transmissão da porta serial do módulo é de 9600 bauds, bits de dados: 8, bits de parada: 1, sem paridade. Se o comando enviado for inválido, a chave óptica retorna o comando de resposta .

Informações sobre o pedido:

Nota: Para outras especificações personalizadas, entre em contato conosco através do seguinte endereço: sale@fiberwdm.com
