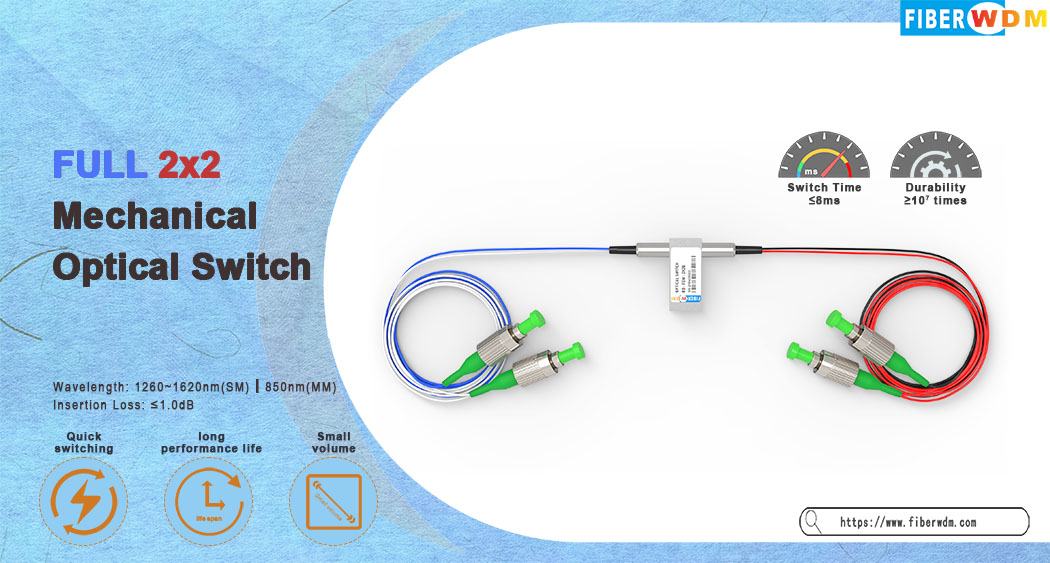

Interruptor óptico mecânico completo 2x2

  • Interruptor óptico mecânico 2x2 completo e de baixo custo incomparável
  • Baixas distorções ópticas
  • Alto isolamento
  • Alta confiabilidade
  • Caminho óptico sem epóxi
  • Detalhes do produto

Interruptor óptico mecânico completo 2x2

O comutador de fibra óptica Full 2x2 conecta canais ópticos direcionando ou bloqueando um sinal óptico de entrada na fibra de saída. Isso é obtido por meio de uma configuração optomecânica com patente pendente e ativado por meio de um sinal de controle elétrico. Uma versão com trava preserva o caminho óptico selecionado após a remoção do sinal de acionamento, enquanto as versões sem trava retornam ao estado aberto ou fechado quando a energia é desligada. Interruptor mecânico de fibra óptica Possui sensores de posição elétricos integrados. O novo design avançado baseado em material reduz significativamente a sensibilidade à posição da peça móvel, oferecendo alta estabilidade sem precedentes, bem como baixo custo incomparável.

Especificações

Comprimento de onda operacional

1260~1620 nm(SM)

850 nm (MM)

Perda de inserção

≤1,0dB

Perda dependente do comprimento de onda

≤0,25dB

Perda Dependente de Polarização

≤0,05dB

Perda Dependente da Temperatura

≤0,20dB

Perda de Retorno

SM≥50dB

MM≥30dB

Conversa cruzada

SM≥55dB

MM≥35dB

Tempo de troca

≤8ms

Repetibilidade

≤±0,02dB

Durabilidade

≥10 7 vezes

Tensão de operação

3 ou 5V

Tipo de interruptor

Não trava/trava

Temperatura de operação

-20~70℃

Temperatura de armazenamento

-40~85℃

Potência Óptica

≤500mW

Dimensão

27,0 C × 12,0 L × 8,2 A mm

Configurações de pinos

Tipo

Rota Óptica

Acionamento elétrico

Sensor de estado

F2×2

Pino 1

Pino 5

Pino 6

Pino 10

Pino 2-3

Pino 3-4

Pino 7-8

Pino 8-9

Travamento

P1-P4, P2-P3

--

--

Terra

V+

Fechar

Abrir

Abrir

Fechar

P1-P3, P2-P4

V+

Terra

--

--

Abrir

Fechar

Fechar

Abrir

Não trava

P1-P4, P2-P3

--

--

--

--

Fechar

Abrir

Abrir

Fechar

P1-P3, P2-P4

V+

--

--

Terra

Abrir

Fechar

Fechar

Abrir

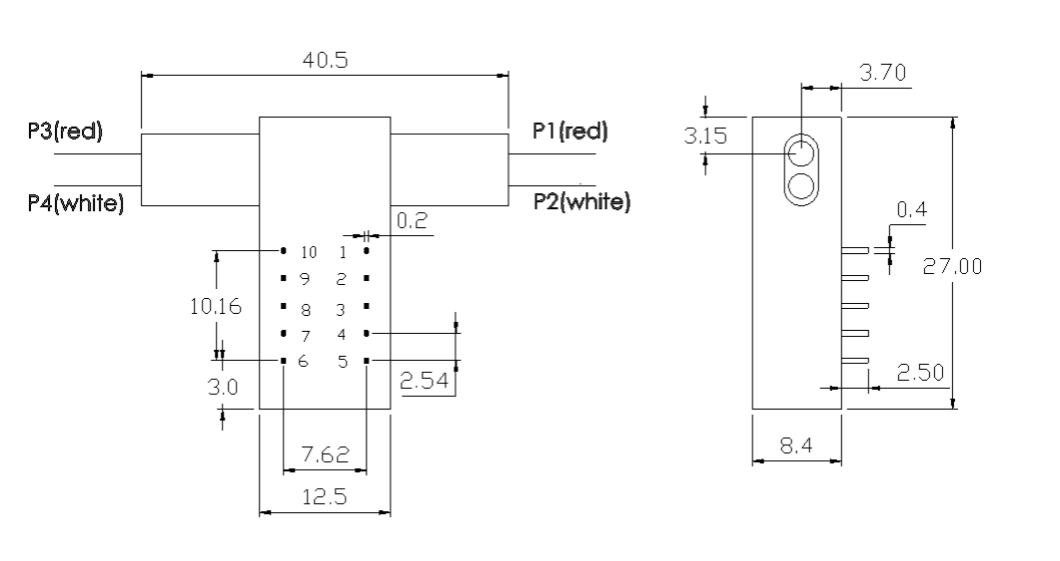

Dimensões mecânicas (unidade: mm)

Full 2x2 Mechanical Optical Switch

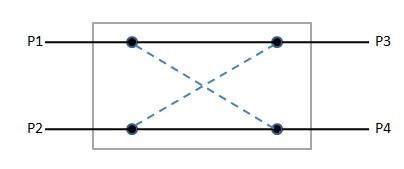

Rota Óptica

Full 2x2 Mechanical Optical Switch

Informações sobre pedidos

R D-FSW

-F2X2-

-Comprimento de onda-

-Tipo de interruptor-

-Tensão-

-Tipo de fibra-

-Pacote-

-Comprimento da fibra-

-Conector-

1060=1

C+L=2

1310=3

1410=4

1550=5

650=6

780=7

1260-1610=A

1310/1550=9

850=8

Especial=0

Travamento=1

Não travante=2

Trava MINI=3

MINI sem trava=4

Especial=0

3V=3

5V=5

Especial=0

SM28=1

50/125=5

62,5/125=6

Especial=0

Fibra nua=1

Tubo de 900um = 3

Especial=0

0,25m=1

0,5m=2

1,0m=3

Especial=0

Nenhum=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Especial=0
