Este produto é um módulo óptico OSFP 2xSR4 de 800 Gb/s projetado para aplicações de comunicação óptica de 100 m. O módulo converte 8 canais de dados elétricos de entrada de 100 Gb/s (PAM4) em 8 canais de sinais ópticos paralelos, cada um com capacidade de operação de 100 Gb/s para uma taxa de dados agregada de 800 Gb/s.
No lado do receptor, o módulo converte 8 canais de sinais ópticos paralelos de 100 Gb/s cada canal para uma taxa de dados agregada de 800 Gb/s em 8 canais de dados de saída elétrica de 100 Gb/s (PAM4).
Um cabo de fibra óptica com conector MPO-12 duplo pode ser conectado ao receptáculo do módulo OSFP 800G SR8. O Host FEC é necessário para suportar transmissão de fibra de até 100 m.

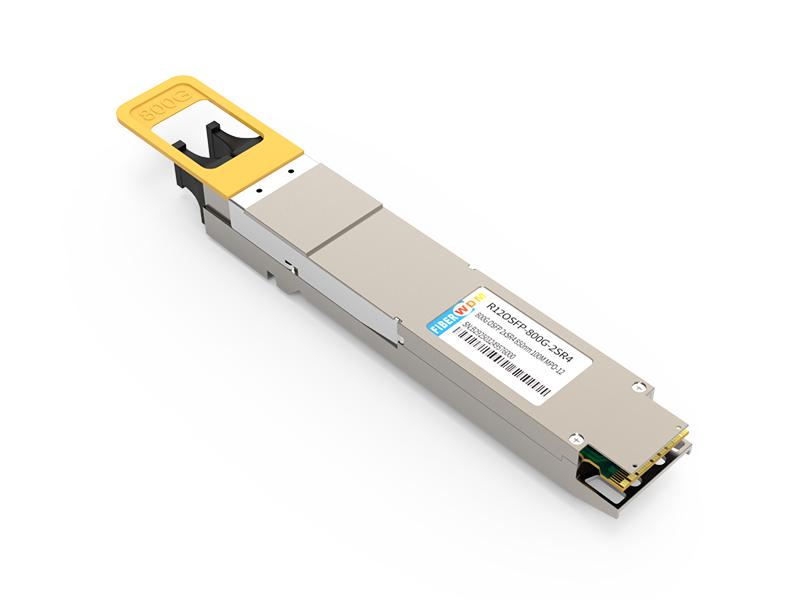

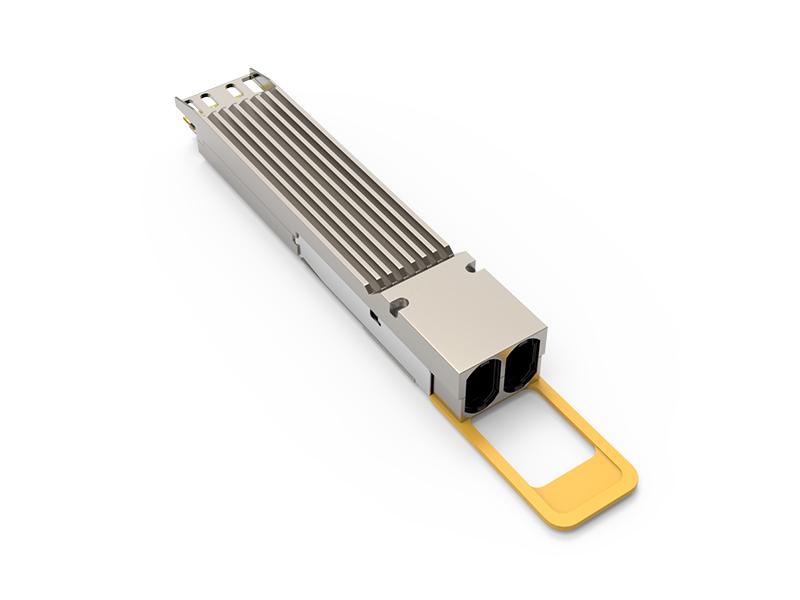

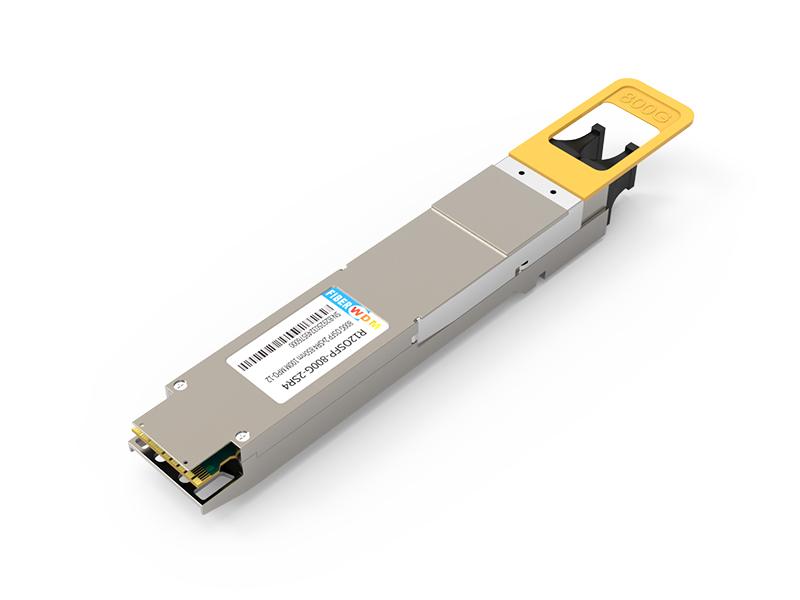

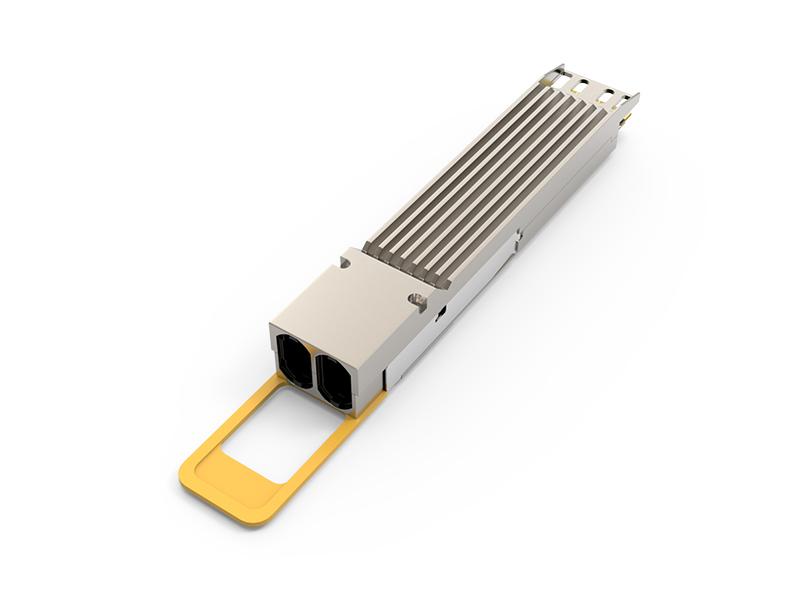

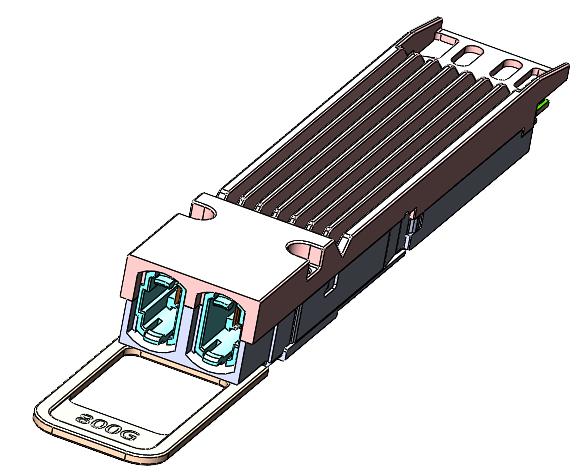

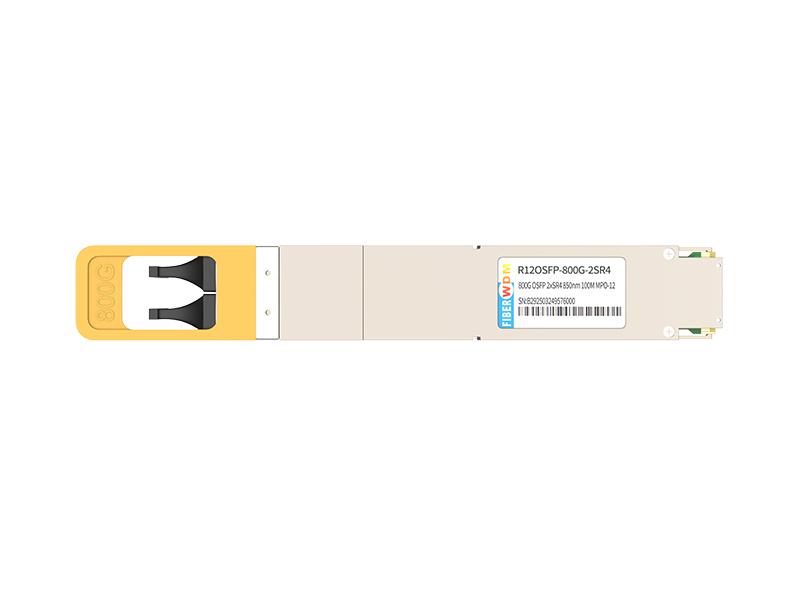

Transceptor óptico 800G OSFP 2xSR4 850nm 100M MPO-12
R12OSFP-800G-2SR4
Características
Padrões
Aplicações
Classificações máximas absolutas
| Parâmetro | Símbolo | Mínimo | Máx. | Unidades |
| Faixa de temperatura de armazenamento | TSTG | -40 | +85 | °C |
| Tensão de alimentação | VCC | 0 | 4 | V |
| Umidade relativa | RH | 5% a 85% | ||
| - | - | não condensante | ||
Condições de operação
| Parâmetro | Símbolo | Mínimo | Máx. | Unidades |
| Temperatura da caixa - Operação | TCASE | 0 | 70 | °C |
| Tensão de alimentação | Vcc | 3.135 | 3.465 | V |
| Consumo de energia | PDISS | - | 14 | C |
| Taxa de erro de bits pré-FEC | - | - | 2,4x10-4 | - |
| Distância do link sobre OM3 | - | 0,5 | 60 | M |
| Distância do link sobre OM4 | - | 0,5 | 100 | M |
Especificações ópticas do transmissor
| Parâmetro do transmissor | Mínimo | Típico | Máx. | Unidade |
| Taxa de sinalização em cada faixa | 53,125±100 ppm |
GBd |
||
| Faixa de comprimento de onda de Lane | - | 850 | - | nm |
| Largura espectral RMS | - | 0,6 | nm | |
| Formato de modulação | PAM4 | |||
| Potência óptica média por faixa | -4,6 | 4 | dBm | |
| Modulação Óptica Externa Amplitude (OMAouter), cada faixa para TDECQ<=1,8dB para 1,8
|
-2,6 - |
3,5 |
|
dBm |
| Modulação Óptica Externa Amplitude (OMAouter), cada faixa para TECQ<=1,8dB para 1,8
|
-2,6 - |
3,5 |
|
dBm |
| Transmissor e Fechamento de Olho de Dispersão para PAM4, cada pista | - | - | 4.4 | dB |
| Fechamento do olho do transmissor para PAM4 (TECQ), cada faixa | - | - | 4.4 | dB |
| Taxa de Extinção | 2,5 | - | dB | |
| Excursão do transmissor, cada faixa | - | - | 2 | dB |
| Tempo de transição do transmissor, cada faixa | - | - | 17 | P.S. |
| Potência média de lançamento por faixa no estado de TX Off | - | - | -30 | dBm |
| Ruído de Intensidade Relativa12 (OMA) | - | - | -131 | dB/Hz |
| Tolerância de perda de retorno óptico | - | - | 12 | dB |
| Fluxo Circundado | >=86% a 19um <=30% a 4,5um |
dB | ||
Especificações ópticas do receptor
| Parâmetro do receptor | Mínimo | Típico | Máx. | Unidade |
|
Taxa de sinalização em cada faixa |
53,125±100 ppm |
GBd |
||
|
Faixa de comprimento de onda de Lane |
- | 850 | - |
nm |
| Formato de modulação | PAM4 | |||
|
Limiar de dano |
5 | - | - |
dBm |
|
Potência média de recepção, cada faixa |
-6,4 | - | 4 |
dBm |
|
Potência do receptor, cada faixa (OMA) |
- | - | 3,5 |
dBm |
|
Sensibilidade do receptor em cada faixa (OMAouter) |
- | - |
-4,6 |
dBm |
|
Reflectância do receptor |
- | - | -12 |
dB |
|
Sensibilidade do Receptor Estressado (OMAouter), cada |
- | - | 2 |
dBm |
| Condições estressantes para sensibilidade do receptor de estresse | ||||
|
Fechamento ocular estressado para PAM4 (SECQ), faixa em teste |
- | 4.4 | - |
dB |
|
OMAouter de cada faixa agressora |
- | 3,5 | - |
dBm |
Limiares do receptor para perda de sinal (LOS)
|
Parâmetro |
Mínimo |
Típico |
Máx. |
Unidade |
|
RX_LOS_Assert Mín/Máx |
-15,0 |
- | - |
dBm |
|
RX_LOS_De-Assert Mín/Máx |
- | - | -8,9 |
dBm |
|
RX_LOS_Histerese |
- | 1,5 | - |
dB |
Especificações de monitoramento de diagnóstico digital
|
Parâmetros |
Unidade |
Especificação |
| Erro absoluto do monitor de temperatura | °C |
± 3 |
|
Erro absoluto do monitor de tensão de alimentação |
% |
± 5 |
|
Erro absoluto do monitor I_bias |
% |
± 10 |
|
Erro absoluto do monitor de potência recebida (Rx) |
dB |
± 3,0 |
|
Erro absoluto do monitor de potência de transmissão (Tx) |
dB |
± 3,0 |
Sinal elétrico de baixa velocidade
| Parâmetro | Símbolo | Mínimo | Máx. | Unidades | Doença |
|
SCL e SDA |
VOL |
0 | 0,4 | V |
IOL(máx.)=3,0mA para modo rápido, 20mA para modo rápido mais |
|
VOH |
Vcc-0,5 |
Vcc+0,3 |
V | ||
|
SCL e SDA |
VIL |
-0,3 |
Vcc*0,3 |
V | - |
|
VIH |
Vcc*0,7 |
Vcc +0,5 |
V | - | |
|
Capacitância para pino de E/S SCL e SDA |
Ci | - | 14 |
pF |
- |
|
Carga capacitiva total do barramento para SCL e SDA |
Cb | - | 100 |
pF |
Resistor pull-up de 3,0k Ohms, máx. |
| - | - | 200 |
pF |
Resistor pull-up de 1,6k Ohms, máx. |
|
|
LPMode/TxDis, Reset e ModeSeIL |
VIL |
-0,3 | 0,8 | V |
|Iin| |
|
VIH |
2 |
Vcc + 0,3 |
V | ||
|
IntL/RxLOS |
VOL |
0 | 0,4 | V |
LIO=2,0mA |
|
VOH |
VCC - 0,5 |
VCC + 0,3 |
V |
10k ohms pull-up para Host Vcc |
|
|
ModPrsL |
VOL |
0 | 0,4 | % |
LIO=2,0mA |
|
VOH |
- | - | dB |
ModPrsL pode ser implementado como um curto-circuito para GND no módulo |
Sinal elétrico de alta velocidade
|
Parâmetro |
Mínimo |
Típico |
Máx. |
Unidade |
|
Características de saída elétrica do receptor em TP4 |
||||
|
Taxa de sinalização por faixa |
- |
53.125 |
- |
GBd |
|
Tensão de saída de modo comum CA (RMS) |
- | - | 17,5 | mV |
|
Tensão de saída pico a pico diferencial |
- | - | 900 |
mV |
|
ESMW de extremidade próxima (largura da máscara de simetria do olho) |
- | A definir | - | Interface do usuário |
|
Altura do olho próximo ao extremo, diferencial |
24 | - | - | mV |
|
Fechamento vertical dos olhos próximo à extremidade |
- | - | 7,5 |
dB |
|
ESMW de extremidade distante (largura da máscara de simetria do olho) |
- | A definir | - | Interface do usuário |
|
Altura do olho distante, diferencial |
24 | - | - | mV |
|
Fechamento vertical dos olhos na extremidade oposta |
- | - | 7,5 |
dB |
|
Relação ISI do precursor da extremidade distante |
- | A definir | - | % |
|
Perda de retorno de conversão de modo comum para diferencial |
802.3ck 120G-1 |
dB |
||
|
Perda de retorno efetiva |
A definir | - | - |
dB |
|
Incompatibilidade de terminação diferencial |
- | - | 10 | % |
|
Tempo de transição (mín., 20% a 80%) |
- | A definir | - | ps |
|
Tensão de modo comum CC |
-350 | - | - | mV |
|
Características de entrada elétrica do transmissor em TP1 |
||||
|
Taxa de sinalização, por faixa |
- |
53.125 |
- |
GBd |
|
Tolerância de tensão de entrada diferencial pk-pk |
900 | 2850 | mV | |
|
Perda de retorno de modo comum para diferencial |
Equação 802.3ck (120G-1) |
- | - | - |
|
Perda de retorno efetiva |
A definir | - | - | - |
|
Incompatibilidade de terminação diferencial |
- | - | 10 | - |
|
Teste de entrada estressada do módulo |
Veja 120G.3.4.1 |
% |
||
|
Faixa de tolerância de tensão de terminação única |
-0,4 |
- | 3.3 | V |
|
Tensão de modo comum CC |
-350 |
- | 2850 | mV |
Diagrama de blocos do módulo

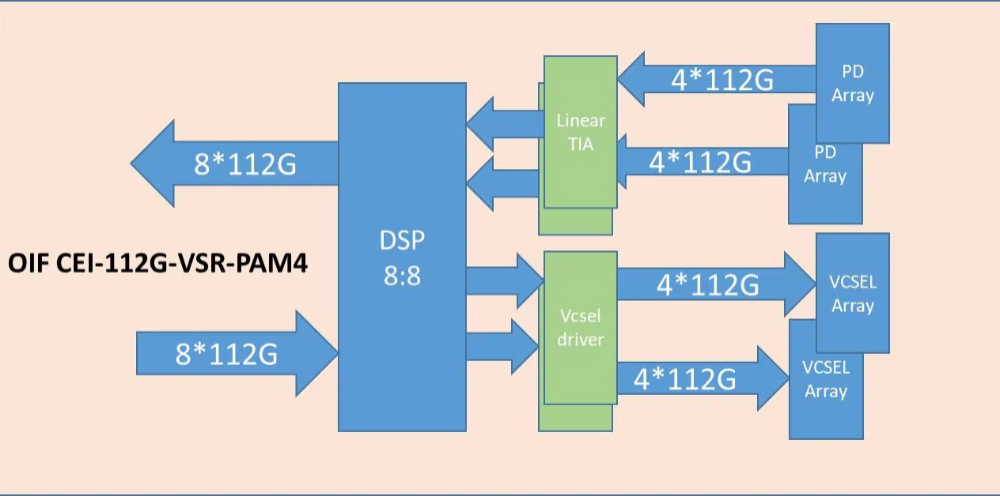

Figura 1. Diagrama de blocos do módulo
OSFP800 800G 2xSR4

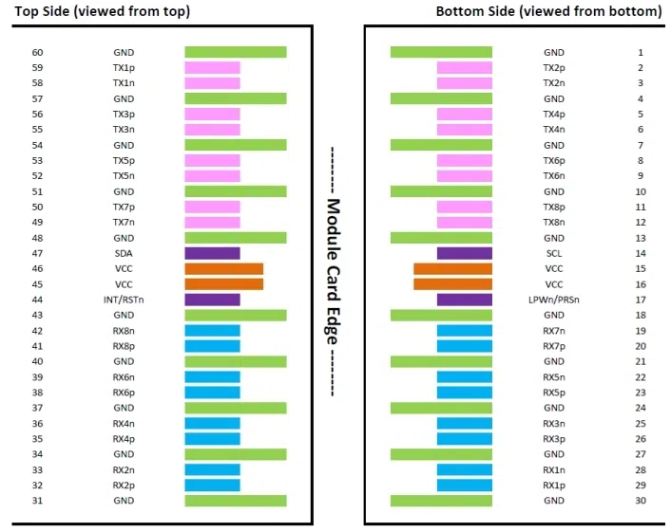

Figura 2. Atribuição de contato OSFP800 800G

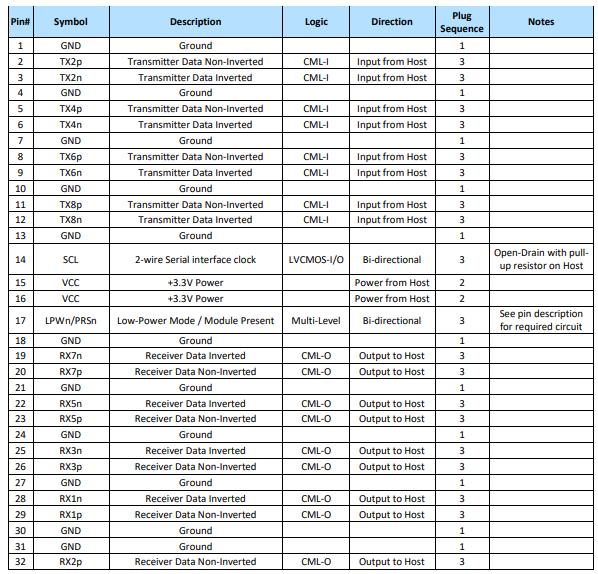

Definição de contato do módulo
Interface óptica

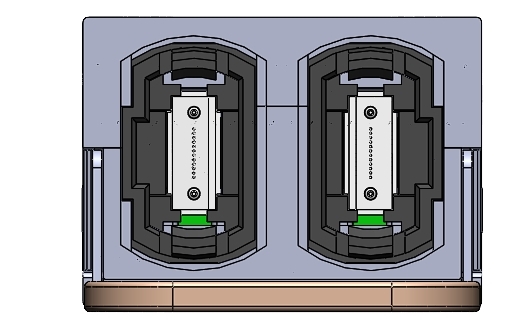

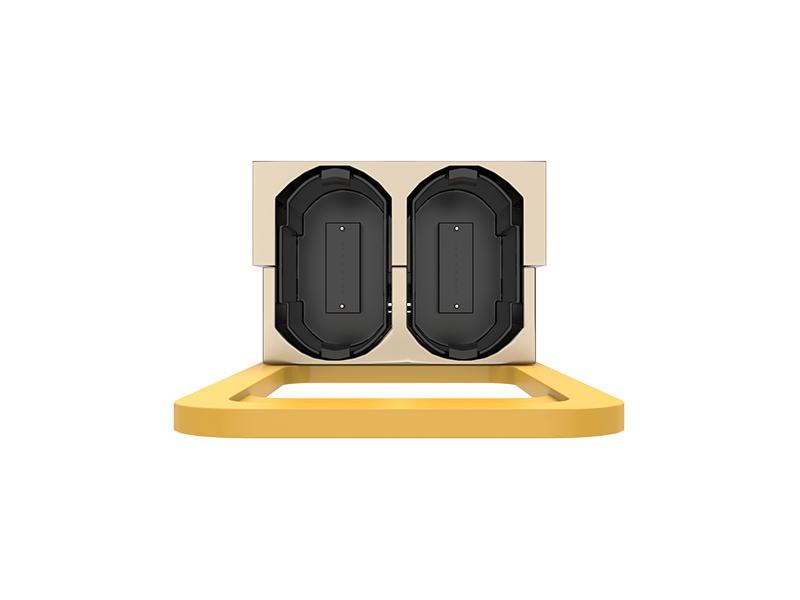

Os conectores MPO-12 duplos para OSFP800 2xSR4.
Figura 3. Atribuições de faixas ópticas
Especificações mecânicas

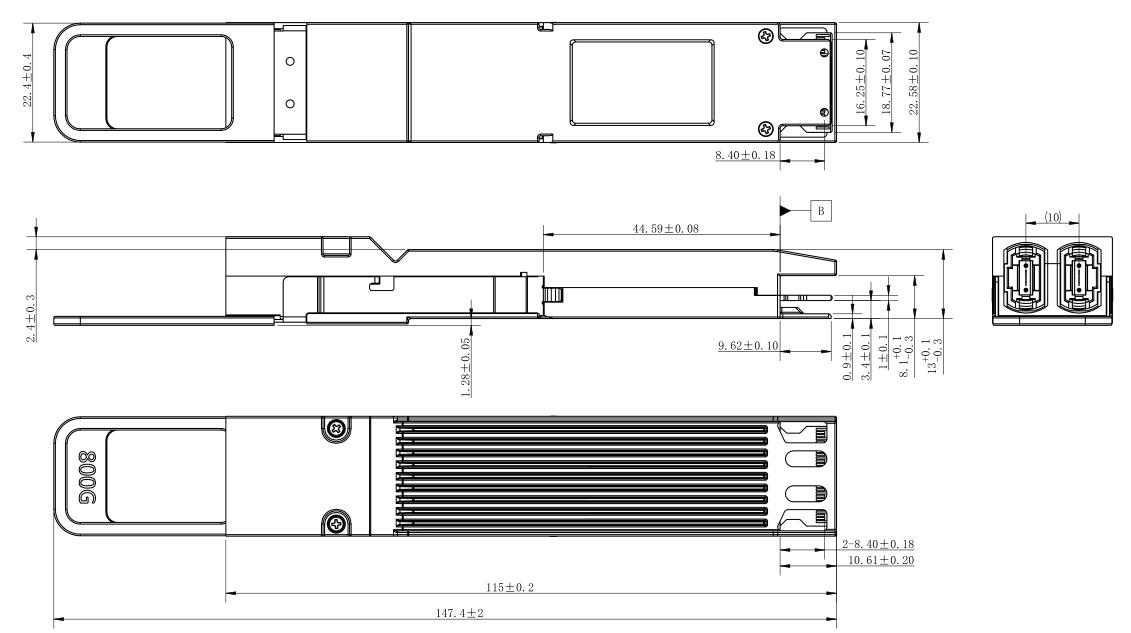

Figura 4. Dimensões mecânicas
Informações sobre pedidos
|
Número da peça |
Descrição |
|
R12OSFP-800G-2SR4 |
Transceptor óptico OSFP800 800G 2xSR4 |
