Visão geral Este documento apresenta cinco conjuntos de soluções de interconexão de 100G para cenários entre gabinetes e entre andares dentro de data centers, todos adotando uma arquitetura de fibra dupla. As formas de solução incluem conexão direta ponto a ponto simples, multiplexação de luz colorida DWDM passiva, agregação WDM ativa e interconexão de cluster de switches. As soluções passivas dependem de módulos ópticos do lado da linha DWDM conectados diretamente aos switches, emparelhados com mux/demux passivos para realizar a transmissão sem quaisquer dispositivos ativos. Se os clientes não puderem substituir os módulos ópticos 100G LR4 existentes nos switches, soluções WDM ativas equipadas com placas de conversão de comprimento de onda OTU podem ser selecionadas para adaptação flexível, atendendo a cenários com diferentes escalas de cabeamento e restrições de modificação de equipamentos.   Solução de interconexão nº 1: 4×100G 20KM Fibra Dupla Descrição da solução Implante um dispositivo de multiplexação por divisão de comprimento de onda CWDM de 4 canais na estação local e na estação remota, respectivamente, juntamente com módulos QSFP28 100G CWDM1 LR1. Isso permite até quatro canais de interconexão de fibra dupla de curto alcance de 100G. A solução completa não requer dispositivos ativos ou compensação de dispersão; os módulos ópticos são conectados diretamente aos switches.   Solução de interconexão nº 2: 5×100G 20KM Fibra Dupla Descrição da solução Implante um dispositivo de multiplexação por divisão de comprimento de onda CWDM de 4 canais na estação local e na estação remota, respectivamente, juntamente com módulos QSFP28 100G CWDM1 LR1 e módulos QSFP28 100G BIDI 30KM (1304 nm /1309 nm). Podem ser alcançados até cinco canais de interconexão de fibra dupla de curto alcance de 100G. Esta solução usa dois módulos 100G bidirecionais de fibra única para transmissão através da porta de 1310 nm sem interferência mútua, adicionando um canal 100G extra em comparação com a Solução 1. Nenhum dispositivo ativo ou compensação de dispersão é necessário para a solução completa; os módulos ópticos são conectados diretamente aos switches.   Solução de interconexão nº 3: 16×100G 30KM Fibra Dupla Descrição da solução Implante um dispositivo de multiplexação por divisão de comprimento de onda DWDM O-BAND de 16 canais na estação local e na estação remota, respectivamente, emparelhado com módulos QSFP28 100G O-BAND 40KM, suportando até 16 canais de interconexão de fibra dupla de curto alcance de 100G. Nenhum dispositivo ativo ou compensação de dispersão é necessário para a solução completa. Os módulos ópticos são conectados diretamente aos switches.   Solução de interconexão nº 4: 20×100G 2KM Fibra Dupla Descrição da solução Implante um dispositivo de multiplexação por divisão de comprimento de onda DWDM C-BAND de 40 canais (com porta de 1310 nm) nas estações local e remota, com módulos de comprimento de onda duplo QSFP28 100G DWDM PAM4 CS para obter intercon...

No cabeamento de data center MPO-LC, a polaridade do cassete define o mapeamento de fibra entre a porta de tronco MPO e as portas duplex LC frontais. Ela decide se os caminhos de transmissão e recepção correspondem, e errar isso significa que o link simplesmente não funcionará. Existem cinco polaridades principais — A, AF, B1, B2 e U — cada uma correspondendo a um método de cabeamento ANSI/TIA-568 diferente. Figura 1 Cassete MPO-LC: estrutura interna e onde a polaridade é definida O Tipo-A segue o Método-A, emparelhando um adaptador tipo A (Key-Up/Down) com um tronco direto tipo A. As fibras passam diretamente pelo cassete, portanto a sequência de 1–12 é preservada. A implantação é simples, mas as duas extremidades precisam de jumpers diferentes (AA em uma extremidade, AB na outra), o que torna a manutenção trabalhosa. É encontrado principalmente em instalações legadas de 10G/25G duplex LC. O Tipo-AF também usa um adaptador tipo A e um tronco tipo A; a diferença é que o cassete realiza a troca de par (1↔️2, 3↔️4) internamente, trocando Tx/Rx em cada porta duplex. Usado como um par com o Tipo-A, ele permite que ambas as extremidades usem jumpers AB, simplificando o patch no local. É adequado para retrofits MPO-LC de alta densidade. Os tipos B1 e B2 seguem o Método-B, ambos usando um adaptador tipo B (Key-Up/Up) com um tronco invertido tipo B. O B1 é direto dentro do cassete, portanto a inversão Tx/Rx é feita pelo adaptador; é a polaridade tipo B mais comum. O B2 inverte toda a sequência de 1–12 dentro do cassete, portanto a inversão é tratada pelo próprio cassete e ele deve ser emparelhado com um tronco direto (um tronco invertido inverteria duas vezes e quebraria o link). O B2 é geralmente um design específico do fornecedor com baixa intercambiabilidade. Nunca misture os dois. O Tipo-U (U1/U2) é a polaridade universal adicionada pela ANSI/TIA-568.3-E (2022) e a escolha preferida para novas construções. U1 e U2 usam um tronco tipo B e jumpers duplex AB, e ambas as extremidades podem usar o mesmo cassete tipo U — não há necessidade de distinguir tipos de cassete. A diferença reside no adaptador: o U1 usa um adaptador tipo A e cobre tanto multi-modo quanto mono-modo, sendo comumente usado para breakout/agregação de módulos; o U2 usa um adaptador tipo B e é usado principalmente para canais duplex multi-modo. Seus componentes não são intercambiáveis.     Tabela 1 Guia de seleção rápida para os seis tipos de polaridade de cassete Polaridade Método de cabeamento Adaptador MPO Cabo de tronco Mapeamento no cassete Jumpers duplex Uso típico Tipo-A Método-A Tipo A Key-Up/Down Tipo A direto Direto AA em uma extremidade; AB na outra Legado 10G/25G duplex Tipo-AF Método-A Tipo-A chave para cima/baixo Tipo-A direto Troca de par (1↔️2, 3↔️4) AB em ambas as extremidades Retrofit MPO-LC de alta densidade Tipo-B1 Método-B Tipo-B chave para cima/cima Tipo-B invertido Direto AB em ambas as extremidades Polaridade tipo-B mais comum Tipo-B2 Método-B Tipo-B chave para c...

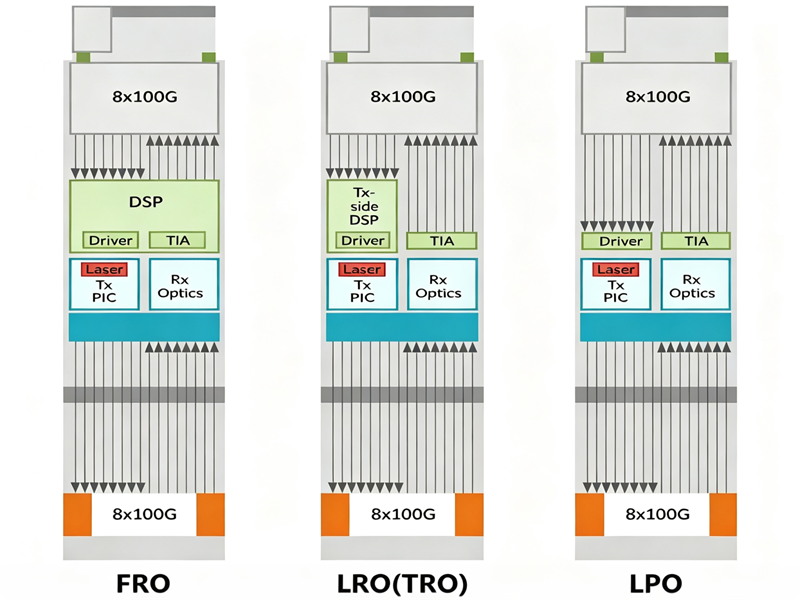

À medida que os tamanhos dos clusters de IA continuam a expandir, o consumo de energia das portas de módulos ópticos 800G/1.6T tornou-se um gargalo crítico para o PUE dos data centers. Embora os módulos ópticos tradicionais totalmente baseados em DSP (FRO – Fully Retimed Optics) ofereçam padrões maduros e longas distâncias de transmissão, seu consumo de energia de porta única de 14–16 W é frequentemente alto demais para ser viável. Como resultado, a indústria evoluiu para além da arquitetura linear tradicional baseada em DSP, dando origem a duas abordagens principais: LPO e LRO/TRO.   LPO (Linear Pluggable Optics) elimina completamente o chip DSP dentro do módulo. O lado TX utiliza um laser de acionamento direto linear, enquanto o lado RX envia o sinal analógico diretamente de volta para o Host ASIC após passar por um TIA; a equalização, o CDR e a decodificação FEC são então realizados pelo chip de comutação SerDes – um design também conhecido como arquitetura "Zero Retimed". Suas vantagens são significativas: para portas OSFP- 800G, o consumo de energia típico é reduzido para 5–8 W, representando uma economia de energia de mais de 50%; a latência de processamento interno do módulo é inferior a 3 ns (excluindo o atraso de propagação da fibra óptica); e o custo teórico da BOM é reduzido em aproximadamente 15%–20%. No entanto, esta abordagem traz compensações: a distância de transmissão é limitada (para o DR8 de modo único, o alcance típico é ≤500 m; em cenários multimodo, é de aproximadamente 100 m), e depende fortemente do desempenho do Host SerDes e da consistência do canal; a depuração do sistema é complexa e os padrões de interoperabilidade ainda estão sendo finalizados; é adequado para interconexões de curtíssimo alcance dentro de um único rack ou entre racks adjacentes.   LRO (Linear Receive Optics) e TRO (Transmit Retimed Optics) são essencialmente duas nomenclaturas diferentes para o mesmo design arquitetônico — o primeiro é chamado de "linear" a partir do lado RX, enquanto o último é chamado de "retimed" a partir do lado TX e também é conhecido como arquitetura HalfRetimed. Nesta arquitetura, o lado TX mantém um DSP para modelagem e retiming de sinal, enquanto o lado RX elimina o DSP e emprega um TIA linear para saída direta de sinal. Esta abordagem atinge um equilíbrio entre a qualidade do sinal no lado de transmissão e o consumo de energia no lado de recepção: um módulo 800G encapsulado em OSFP consome normalmente cerca de 8–10 W; produtos comerciais de produção em massa suportam normalmente uma distância de transmissão de 2 km, enquanto versões personalizadas podem suportar até 5 km; a latência de processamento interno do módulo é de aproximadamente 6 ns (excluindo o atraso de propagação da fibra óptica), tornando-o adequado para interconexões de data center de médio e curto alcance. Durante as discussões sobre as iterações de produtos 1.6T de próxima geração, a indústria concorda amplamente que o LRO/TRO oferece vantagens de compensaç...

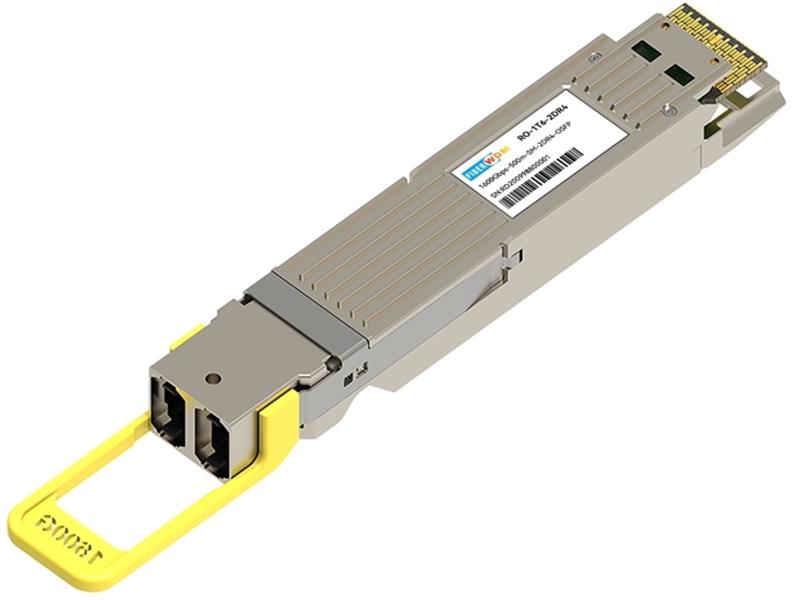

I. Prefácio   Com a expansão contínua dos clusters de computação de IA, módulos ópticos de 800G já não conseguem atender às demandas de redes de alta densidade. Os módulos ópticos de 1,6T tornaram-se dispositivos essenciais para a interconexão de GPUs e redes de backbone de data centers. Os produtos estão em conformidade com o padrão IEEE 8×212,5Gbps PAM4 e são divididos em duas variantes de caminho óptico: DR4 de curto alcance e FR4 de médio alcance, combinadas com três tipos de encapsulamento: OSFP padrão, OSFP224 e OSFP-XD. A seguir, é apresentada uma análise concisa de seus parâmetros e diretrizes de seleção.   II. Base Técnica Central dos Módulos Ópticos de 1,6T   módulos de 1,6T adotam sinalização PAM4 de 212,5G combinada com motores ópticos fotônicos de silício, com um DSP integrado para conformação de sinal e correção de erros. Eles oferecem suporte à comutação de modo duplo 800G/1,6T para permitir atualizações de rede contínuas. Os níveis de consumo de energia são claramente definidos:   OSFP padrão: consumo típico de energia de 20–26W OSFP224: dissipação térmica otimizada, com consumo de energia de 16–18W OSFP-XD: limite superior de dissipação térmica acima de 25W, adequado para aplicações de alta potência, como óptica coerente     OSFP 1,6T 2×DR4 500m   III. Comparação das Soluções de Caminho Óptico DR4 e FR4   Os módulos ópticos de 1,6T mais utilizados pertencem a duas categorias: DR4 paralelo de curto alcance e FR4 de divisão por comprimento de onda de médio alcance, cada um adaptado a diferentes cenários de rede. As principais diferenças são as seguintes:   Item do parâmetro 1,6T 2×DR4 1,6T 2×FR4 Arquitetura do Caminho Óptico Modo único paralelo de 8 canais (dois grupos independentes de 4 canais) 2 grupos de multiplexação por divisão de comprimento de onda CWDM4 Interface / Fibra Conectores MPO-12 duplos, usando 16 núcleos de fibra (8 de transmissão + 8 de recepção, 4 núcleos sobressalentes por conector) Conectores LC duplos, exigindo apenas 2 núcleos de fibra Distância de Transmissão ≤500m (curto alcance dentro de salas de equipamentos) ≤2km (implantação de campus de médio alcance) Características Principais A maioria dos projetos não possui controle de temperatura; alguns modelos de ampla faixa de temperatura incluem microarrefecimento simples; baixo custo e operação e manutenção simples Chip integrado de controle de temperatura para divisão de comprimento de onda; economiza significativamente recursos de fibra; adequado para distâncias médias e longas Cenários de Aplicação Interconexão de racks de clusters de IA, rede backbone Spine-Leaf dentro da sala Interconexão entre edifícios, rede DCI de campus     OSFP-XD 1,6T 2×FR4 2km   IV. Análise Central dos Três Formatos de Encapsulamento   OSFP224 não é uma especificação de encapsulamento nova totalmente independente. Suas dimensões mecânicas e o formato do compartimento são totalmente compatíveis com o OSFP padrão; apenas sua dissipação térmica interna e seus circuitos são otimizado...

I. Prefácio   Com a adoção comercial em larga escala das tecnologias 400G e 800G e a implantação gradual das soluções 1.6T OSFP/OSFP-XD, o consumo de energia dos módulos ópticos de alta velocidade aumentou significativamente: o consumo de energia dos módulos 800G DR8 pode chegar a 15–18 W; o consumo de energia dos módulos coerentes 400G/800G ZR excede 25 W; e a carga térmica total dos módulos ópticos instalados em um switch de 32 portas totalmente configurado se aproxima de 800 W — tornando o gerenciamento térmico o principal gargalo na implementação das soluções de encapsulamento OSFP.   A Aliança OSFP MSA definiu duas arquiteturas padronizadas de resfriamento para os dois principais paradigmas de refrigeração de data centers — refrigeração a ar e refrigeração líquida: OSFP-IHS (Dissipador de Calor Integrado) e OSFP-RHS (Dissipador de Calor Montado em Rack). Embora essas duas configurações sejam totalmente compatíveis em termos de caminhos elétricos, gerenciamento CMIS e taxas de transmissão, suas estruturas mecânicas, caminhos de dissipação de calor e cenários aplicáveis são completamente diferentes; consequentemente, as posições dos cages não podem ser trocadas nem usadas de forma intercambiável. Com base na especificação OSFP MSA 5.22, este artigo analisa sistematicamente as diferenças entre as duas arquiteturas de módulos e seus respectivos limites de desempenho térmico, além de fornecer um guia de seleção e implementação para clusters de IA, data centers em nuvem e ambientes HPC (Computação de Alto Desempenho).   2、OSFP-IHS (Radiador Integrado): Definição Básica e Características Estruturais     2.1 Especificações Físicas do Hardware   O IHS é a forma nativa do padrão OSFP, com dimensões de 22,58 mm (largura) × 107,8 mm (profundidade) × 13,0 mm (altura); o corpo do módulo possui aletas integradas de dissipação de calor em alumínio fundido sob pressão, disponíveis em duas subvariantes: configuração de aletas abertas e configuração de carcaça fechada. 1.Design de aletas abertas: aletas de dissipação de calor expostas na superfície superior trocam calor diretamente com o fluxo de ar da frente para trás através do chassi, aumentando a área de dissipação de calor em 30% em comparação com módulos de topo plano; 2.Carcaça fechada: o design com aletas incorpora uma estrutura protetora integrada que combina proteção contra poeira com dissipação básica de calor, tornando-o adequado para salas de servidores com ambientes de alta concentração de poeira.   2.2 Lógica de Condução da Dissipação de Calor   Caminho de dissipação de calor: módulo DSP / chip laser $ightarrow$ dissipador de calor de alumínio integrado $ightarrow$ duto de ar do chassi do switch para resfriamento por convecção; a capacidade de dissipação de calor é totalmente suportada pelo próprio módulo, sem depender de estruturas adicionais de condução térmica dentro do chassi do switch. O padrão OSFP MSA especifica uma potência máxima de 15 W; modelos estendidos podem acomodar módulos de alt...

I. Visão geral   A dispersão cromática é amplamente reconhecida como uma restrição fundamental à qualidade de transmissão de sinais ópticos de alta velocidade. Sinais ópticos em diferentes comprimentos de onda viajam a velocidades variadas em fibras ópticas, causando alargamento do sinal e interferência entre símbolos. Para enlaces de alta velocidade de 100G e superiores, a distorção do sinal deve ser corrigida por módulos de compensação de dispersão (DCM) ou algoritmos DSP complexos.   Como a primeira janela comercial de transmissão em comunicações por fibra óptica, a banda O (1260–1360 nm) possui uma vantagem técnica central: é a janela inerente de dispersão zero para fibras ópticas monomodo padrão G.652. Aproveitando esse recurso, a Ruidong Technology lançou uma solução de transmissão de 100G que integra O-BAND e DWDM MUX/DEMUX.   II. Vantagens principais   Sem compensação de dispersão, com arquitetura simplificada  O enlace não requer dispositivos DCM, reduzindo o empilhamento de equipamentos e a perda do caminho óptico. Seus custos de hardware e operação e manutenção são menores que os de sistemas DWDM de médio/curto alcance em banda C.   Baixa distorção e baixa latência para serviços de alta velocidade PAM4  Os módulos adotam modulação PAM4 bidirecional, com DSP integrado e algoritmos de correção de erros PFEC para suprimir a distorção do sinal e reduzir a latência de transmissão. É ideal para cenários de baixa latência, como computação financeira e interação em nuvem em tempo real.   Vários modelos cobrindo cenários completos de 0 a 40 km  Toda a linha de produtos adota uma arquitetura passiva de divisão de comprimento de onda. Módulos ópticos de 10/25/40 km combinados com dispositivos WDM passivos suportam transmissão de 10–30 km; o módulo óptico de 60 km, com margem de potência óptica suficiente, pode alcançar no máximo 40 km quando combinado com dispositivos WDM passivos, sendo aplicável à interconexão de data centers, fronthaul 5G e redes metropolitanas de transporte.   Comparado ao DWDM tradicional em banda C (1530–1565 nm): a banda C apresenta a menor atenuação da fibra óptica e suporta amplificação de longo alcance por EDFA, mas sofre com alta dispersão cromática. Para enlaces de curto/médio alcance acima de 100G, equipamentos dedicados de compensação de dispersão são obrigatórios, resultando em maior custo geral do sistema, consumo de energia e ocupação de espaço em comparação com a solução em banda O.   De modo geral, a banda O troca parte do desempenho de atenuação da fibra óptica por uma arquitetura de dispersão zero e baixo custo, tornando-se a opção mais econômica para transmissão de 100G em cenários de médio/curto alcance de 10–40 km.     (Imagem: DWDM MUX/DEMUX O-BAND de 16CH, LC/UPC, rack 1U)   III. Características do módulo óptico   Ruidong série de módulos ópticos O-Band RQ-100GDO40-XXXXestá disponível nas especificações de 10 km / 25 km / 40 km / 60 km, com as seguintes características:   Item do parâmetro Valor do parâm...

(Fiberwdm Todos os direitos reservados)   Etiquetas: Amplificador óptico, GPON, XGPON, XGSPON   I. Pontos problemáticos na implantação de redes industriais   Com três gerações de PON (GPON, XGPON, XGSPON) coexistindo nas redes existentes, as redes tradicionais geralmente apresentam os seguintes problemas:   Padrões de equipamentos incompatíveis Os amplificadores tradicionais suportam apenas um único padrão 10G PON. Equipamentos GPON e 10G PON precisam ser adquiridos separadamente, resultando em uma grande variedade de dispositivos, altos custos de operação e manutenção e forte pressão no estoque de peças de reposição. Distância de transmissão insuficiente Os sistemas PON padrão suportam apenas uma distância de transmissão de aproximadamente 10 km. Para cabos ópticos de longa distância em áreas rurais e montanhosas, combinados com perdas de emendas e divisão óptica, a potência óptica na extremidade remota é insuficiente, tornando impossível a ativação do serviço do usuário e restringindo a implantação centralizada de OLTs. Capacidade de divisão limitada A expansão de capacidade com uma alta taxa de divisão causa perda significativa, e a margem de potência óptica existente é insuficiente. A expansão de capacidade só pode ser alcançada adicionando placas OLT e cabos ópticos de backbone, levando a altos custos de construção e longos ciclos de projeto. Problemas frequentes de sinal óptico fraco em linhas antigas As linhas GPON existentes sofrem com envelhecimento e alta perda causada por divisão em múltiplos estágios. Os terminais enfrentam longos períodos de baixa potência óptica, resultando em desconexões frequentes, falhas com atraso e retificações repetidas ineficientes de operação e manutenção. Principais desvantagens das soluções de retransmissão tradicionais A conversão OEO (óptico-elétrico-óptico) introduz latência e é incompatível com sinais em rajada. Amplificadores ópticos comuns suportam apenas uma única banda de comprimento de onda e não conseguem compensar simultaneamente perdas de múltiplos comprimentos de onda nos enlaces de subida e descida.   II. Visão geral do produto e valores principais   RD-XG3-POA é um amplificador óptico de amplo espectro projetado para sistemas PON de todas as gerações, cobrindo as bandas completas de comprimento de onda GPON, XGPON e XGSPON. Ele se aplica a redes de padrão único ou redes híbridas GPON+XGPON e GPON+XGSPON. Sem conversão óptico-elétrico-óptico durante toda a transmissão, ele permite entrega transparente de serviços sem alterar a arquitetura ou configurações originais da rede. Ele pode atender uniformemente quatro requisitos principais: extensão de longa distância, expansão de capacidade, correção de sinal fraco e expansão de núcleos de fibra.   2.1 Funções principais   Extensão de longa distância Aumenta a margem de potência do enlace em 8–12 dB e estende a distância de transmissão para 0–40 km, suportando implantação centralizada de OLT e reduzindo a construção de salas de equipamentos na bord...

(Fiberwdm Todos os direitos reservados) Este caso apresenta a solução de otimização da nossa empresa para os problemas de estabilidade de serviço causados pela implantação de módulos ópticos multimodo de 100G na rede ativa de um cluster de computação de alta capacidade. Por meio da análise das questões de compatibilidade e adaptação entre a distância de transmissão e os módulos/cabos ópticos, foi formulada uma solução de substituição baseada em cenários para módulos ópticos multimodo/monomodo, que resolveu completamente as falhas de rede e garantiu a estabilidade da comunicação entre os racks no cluster de computação de alta capacidade. I. Contexto do Projeto Uma empresa de clusters de computação implantou Módulos ópticos multimodo QSFP28 100G SR4 Em larga escala, em sua rede ativa para interconexão de nós de computação e dispositivos de rede entre racks, ocorreram frequentes problemas de instabilidade de comunicação durante a operação, afetando o agendamento normal e a transmissão de dados do cluster de computação. Portanto, foi necessário identificar os problemas e formular uma solução otimizada. II. Resolução de Problemas e Análise das Causas Principais Nossa equipe técnica realizou uma investigação completa da topologia da rede em funcionamento, dos links de transmissão óptica e da configuração do hardware, e identificou o problema principal como a incompatibilidade entre as especificações de transmissão dos módulos ópticos e a distância real do link, conforme detalhado abaixo: O cliente possui um grande número de cenários de interconexão entre armários, e a distância real de transmissão de alguns enlaces de fibra óptica supera em muito as expectativas, chegando a ultrapassar 100 metros. O QSFP28 100G SR4 é um módulo óptico multimodo, e sua distância de transmissão é limitada pelas especificações dos cabos ópticos multimodo suportados: cabos ópticos OM3 suportam uma distância máxima de transmissão de 70 metros, e cabos ópticos OM4 suportam uma distância máxima de transmissão de 100 metros. A transmissão a longa distância sem margem de segurança leva à atenuação da potência óptica e à distorção do sinal, causando instabilidade nos serviços. Embora algumas ligações de curta distância (dentro de 50 metros) não excedam o limite de distância, os cabos MPO que os suportam apresentam alta perda de inserção, o que agrava ainda mais o problema de atenuação do sinal em ligações multimodo. III. Solução Personalizada Combinando a distribuição da distância de enlace do cluster de poder computacional, a compatibilidade do hardware de rede em operação e o princípio da otimização de custos, foi formulada uma solução otimizada baseada em cenários para o dimensionamento de módulos ópticos e cabos ópticos classificados por distância de transmissão. O princípio fundamental é "otimizar as instalações de suporte multimodo para curtas distâncias e substituí-las por módulos ópticos monomodo para longas distâncias". Para enlaces entre armários com mais de 50 metros: ...

(Fiberwdm Todos os direitos reservados) Palavras-chave: GPON, XGS-PON, CATV, CEx-WDM, FWDM Na era da transmissão eficiente em redes de fibra óptica e da evolução contínua, a tecnologia de Multiplexação por Divisão de Comprimento de Onda (WDM) tornou-se fundamental para melhorar a taxa de utilização dos recursos de fibra óptica e viabilizar a coexistência de múltiplos serviços. Com base em seu conhecimento técnico acumulado na área de comunicação óptica, Fibra de vidro Oferece soluções eficientes e flexíveis para redes de acesso modernas através de seus equipamentos das séries FWDM e CEx-WDM. Contexto e desafios Com a expansão dos serviços oferecidos pelas redes de acesso para vídeo de alta definição, computação em nuvem e aplicações de IoT, a tecnologia Fiber to the X (FTTx) tornou-se uma escolha ideal devido ao seu enorme potencial de largura de banda, e a tecnologia Passive Optical Network (PON) consolidou-se como a principal tecnologia de redes de acesso com fio. No entanto, a infraestrutura de rede enfrenta desafios sem precedentes na integração de serviços antigos e novos, custos de atualização e outros aspectos. Conflito de Tecnologias Intergeracionais: Diferentes gerações de tecnologias PON (como GPON e XGS-PON) utilizam comprimentos de onda de upstream e downstream distintos. O acesso de OLTs de nova tecnologia e ONUs de tecnologia antiga à ODN resultará em falha de ativação devido a conflitos de comprimento de onda. Altos custos de atualização: As atualizações de rede tradicionais exigem a reinstalação ou a renovação em grande escala de links de fibra óptica, o que envolve altos custos de materiais e mão de obra, além de um longo ciclo de construção. Implantação rígida de serviços: As redes ODN tradicionais geralmente transportam apenas um tipo de serviço PON, o que não consegue atender simultaneamente às necessidades de serviço XGS-PON de usuários avançados e às necessidades de serviço GPON+CATV de residências comuns, impossibilitando uma implantação de serviços refinada. Hesitação na estratégia de investimento: Hesitação estratégica dos operadores devido a preocupações com novas tecnologias que tornem obsoletos equipamentos antigos ou ativos existentes. Princípios técnicos Nossos produtos das séries FWDM e CEx-WDM foram desenvolvidos para solucionar os principais problemas mencionados acima. Eles adotam a tecnologia WDM para transmitir múltiplos sinais ópticos de diferentes comprimentos de onda simultaneamente em uma única fibra óptica, o que permite a síntese e separação eficientes de sinais de múltiplos serviços e melhora significativamente a taxa de utilização dos recursos de fibra óptica. Oferecemos duas séries de produtos: a série FWDM e a série CEx-WDM, disponíveis no formato de placa plug-in LGX ou no formato de dispositivo integrado 1U. Características técnicas do produto A série FWDM baseia-se na tecnologia de filtragem de película fina, que permite separar ou combinar com precisão sinais ópticos de diferentes comprimentos de ...
