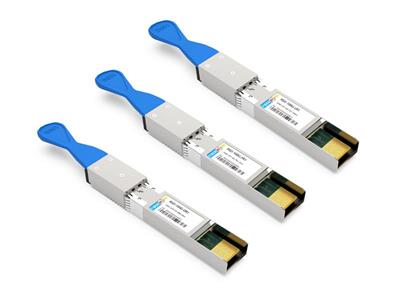

Com a crescente demanda por interconexão de data centers, os transceptores ópticos de comprimento de onda único compatíveis com o padrão 100G Lambda MSA tornaram-se a escolha predominante devido às suas vantagens de alta densidade, baixo consumo de energia e baixo custo. Com base nos três transceptores ópticos encapsulados SFP56-DD da nossa empresa – o 100G SFP-DD DR1 (RSD-100G-DR1), 100G SFP-DD FR1 (RSD-100G-FR1) e 100G SFP-DD LR1 (RSD-100G-LR1), este artigo realiza uma comparação abrangente de suas características técnicas para ajudá-lo a tomar a decisão ideal para cenários de aplicação específicos.

I. Comparação abrangente das especificações principais

II. Comparação detalhada de recursos

1. Distância de transmissão e orçamento de enlace

RSD-100G-DR1 (500m)

• Posicionamento: Otimizado para distâncias ultracurtas, normalmente usado para interconexão dentro do mesmo gabinete ou entre gabinetes adjacentes.
• Desempenho: A sensibilidade do receptor é de -4,0 dBm. Embora sua potência mínima de transmissão (-2,6 dBm) seja ligeiramente inferior à do FR1, a atenuação da fibra é insignificante devido à distância de transmissão ultracurta, atendendo plenamente aos requisitos de orçamento de enlace em até 500 m.

RSD-100G-FR1 (2km)

• Posicionamento: Um transceptor padrão de curto alcance que abrange a maioria dos cenários dentro de centros de dados.
• Desempenho: A sensibilidade do receptor foi aprimorada para -4,5 dBm, permitindo transmissão estável em alcances de até 2 quilômetros.

RSD-100G-LR1 (10km)

• Posicionamento: Um modelo de referência para distâncias médias e longas, com a maior resistência à atenuação.
• Desempenho: Entre os três, apresenta a melhor sensibilidade de recepção (-6,1 dBm) e a maior potência mínima de transmissão (-1,4 dBm).

2. Consumo de energia e índice de eficiência energética

• Análise de Eficiência Energética: Com o mesmo consumo de energia, o LR1 proporciona uma distância de transmissão 20 vezes maior que a do DR1.
• Estratégia de seleção:
  • Para centros de dados de hiperescala, se 90% dos links estiverem a menos de 100 metros, a implantação em massa de DR1 pode oferecer mais vantagens em termos de custos de aquisição (sujeito aos preços dos fornecedores) e pode reduzir ligeiramente a carga térmica do sistema (algumas implementações de DR1 podem ter um consumo de energia ligeiramente menor).
  • Caso se considere a expansão futura da topologia da rede (por exemplo, de conectividade intra-rack para inter-salas), a implantação direta do LR1 pode evitar custos de construção e riscos de interrupção de serviço causados pela substituição de transceptores no futuro, alcançando "uma única implantação, sem preocupações por uma década".

3. Compatibilidade e Padronização

• Padrões de protocolo: Os três são totalmente compatíveis com os padrões 100G Lambda MSA e IEEE802.3cu.
• Interoperabilidade:
  • Os transceptores DR1, FR1 e LR1 são geralmente interoperáveis, desde que o comprimento real do enlace esteja dentro do alcance nominal do transceptor mais curto e a potência óptica esteja dentro do alcance permitido na extremidade receptora (sem sobrecarga e não inferior à sensibilidade).
  • Exemplo: Conectar uma fibra de 300 m com transceptores LR1 em ambas as extremidades é perfeitamente normal; conectar uma fibra de 400 m com um DR1 em uma extremidade e um LR1 na outra geralmente funciona, mas é necessário garantir que a potência óptica recebida na extremidade do DR1 não seja inferior a -4,0 dBm.
• Monitoramento de Diagnóstico Digital (DDM): Funções de diagnóstico digital completas integradas que monitoram em tempo real a temperatura, a tensão, a potência óptica transmitida/recebida e a corrente de polarização através da interface I2C, facilitando a resolução de problemas e a gestão de desempenho para o pessoal de operação e manutenção.
• Suporte a FEC: Todos os dispositivos suportam KP-FEC (usado para atingir a distância nominal), e KR-FEC é opcional em alguns cenários.

4. Tecnologia de Processamento de Sinais

• Interface elétrica: 2 x 53,125 Gb/s PAM4 (100GAUI-2).
• Interface óptica: 1 x 106,25 Gb/s PAM4. Este projeto utiliza eficazmente a largura de banda de comprimento de onda único e atinge uma taxa de dados duas vezes maior na mesma taxa de transmissão em comparação com a modulação NRZ tradicional, melhorando significativamente a eficiência espectral.

III. Cenários de Aplicação

RSD-100G-DR1 (500m)

• Centros de dados de ultra-alta densidade: Adequados para interconexão de switches Top of Rack (ToR) dentro da mesma fileira de racks ou entre fileiras adjacentes.
• Clusters de IA/Computação de Alto Desempenho: Conexões de alta velocidade e alcance ultracurto entre servidores e switches em cenários críticos de latência.
• Projetos de curto alcance com restrições de custo: Serve como a solução de comprimento de onda único de 100G mais econômica quando a distância for confirmada como não superior a 500 metros e a qualidade da fibra for boa.

RSD-100G-FR1 (2km)

• Interligação em grandes edifícios: Conexão do Quadro de Distribuição Intermediário (IDF) e do Quadro de Distribuição Principal (MDF) em diferentes andares do mesmo edifício.
• Camada de agregação de rede do campus: Adequada para conexões entre edifícios em campus de médio porte (com distância de 500m a 2km).
• Interconexão padrão de data centers: Interconexão rotineira entre diferentes salas de computadores no mesmo campus, para cenários em que a distância excede 500 m, mas é inferior a 10 km.

RSD-100G-LR1 (10km)

• Redes de campus de grande área: Conectando vários edifícios de escritórios ou instalações industriais geograficamente dispersos (2 km a 10 km).
• Camada de acesso da rede metropolitana: links de acesso de 100G para operadoras ou grandes redes corporativas.
• Ambientes com alta perda de enlace: Altamente recomendado. Mesmo para curtas distâncias (por exemplo, <500m), se o enlace de fibra for antigo, tiver muitos conectores ou alta perda no divisor, o alto orçamento de potência do LR1 é a única opção para garantir a estabilidade do enlace.
• Reserva para expansão futura: Cenários em que a distância específica é incerta na fase inicial de planejamento ou em que se prevê uma expansão de longa distância no futuro.

IV. Conclusão e Recomendações
