Em um contexto de rápido desenvolvimento das redes de comunicação óptica e crescimento exponencial do tráfego de dados, operadoras e empresas frequentemente enfrentam o problema da capacidade insuficiente nos sistemas DWDM de banda C (1525~1565nm) existentes. Por um lado, os canais de divisão de comprimento de onda ocupados pelos serviços originais de banda C estão quase totalmente saturados; por outro lado, há uma demanda urgente por novos serviços com taxas de 100G ou superiores, e essa expansão precisa ser realizada sem a necessidade de adicionar uma grande quantidade de recursos de fibra óptica, e até mesmo sem interromper os serviços existentes.
A banda O (1260~1360 nm), uma faixa de comprimento de onda complementar à banda C em características, apresenta vantagens como baixa perda de transmissão, excelentes propriedades de dispersão e cotransmissão com a banda C na mesma fibra. Ela elimina a necessidade de novos recursos de fibra óptica de backbone, tornando a solução de expansão da banda O baseada em sistemas WDM de banda C existentes a escolha preferencial para expansão de baixo custo e alta eficiência. Este artigo detalha a implantação topológica, as principais tecnologias e as características da solução para expansão de serviços em banda O em sistemas WDM de banda C existentes (com e sem portas independentes de 1310 nm) em combinação com dois modos típicos de conexão para expansão de engenharia, fornecendo referências técnicas para expansão real de redes. (Os cenários a seguir utilizam serviços de fibra dupla como exemplos.)
Instalações de expansão
-
Nenhum EDFA implantado no link
-
Distância de ligação ≤ 40 km
-
Canais de expansão ≤ 16CH (sistema de fibra dupla) ou 8CH (sistema de fibra única)
(
FiberWDM

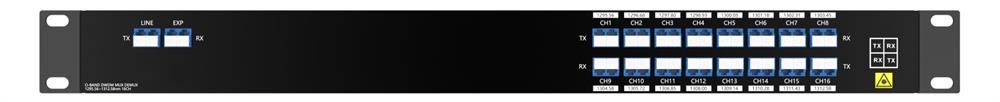

Multiplexador/Demultiplexador de 16 canais em banda O com porta EXP)

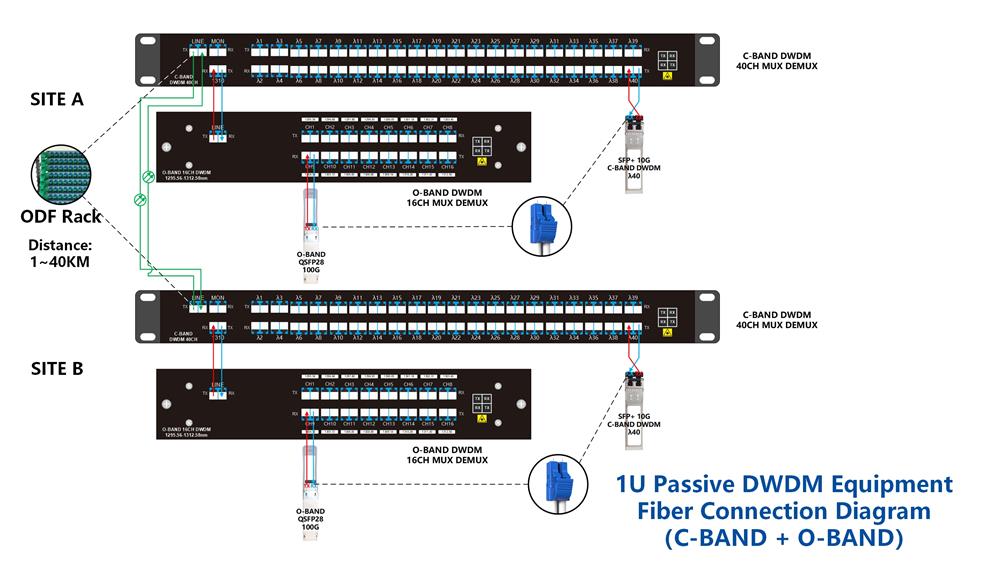

Cenário 1: Expansão dos serviços da banda O em WDM de banda C com porta independente de 1310 nm
Estrutura Topológica e Princípio Técnico
Este cenário aplica-se a equipamentos WDM de banda C existentes (por exemplo, MUX/DEMUX DWDM de 40 canais) com uma porta independente de 1310 nm (1310 ± 50 nm). Equipamentos de banda O (por exemplo, MUX/DEMUX DWDM de banda O de 16 canais) são acoplados rapidamente utilizando esta porta, com o modo de conexão mostrado na figura acima.
-
Conexão de Implantação:
Implante um dispositivo WDM de banda O em cada local final, instalado no mesmo rack do dispositivo WDM de banda C existente, para economizar espaço na sala de equipamentos. Conecte diretamente a porta LINE do dispositivo WDM de banda O à porta de 1310 nm do dispositivo WDM de banda C por meio de fibras ópticas de núcleo duplo, sem componentes adicionais de multiplexação/demultiplexação, operação em equipamentos de banda C existentes ou interrupção de serviço, permitindo uma implantação rápida.
-
Acesso ao serviço:
Para obter uma atualização de capacidade de rede sem problemas, conecte o transceptor QSFP28 100G de banda O com o mesmo comprimento de onda à porta de canal correspondente do dispositivo WDM de banda O.
-
Tecnologias-chave:
A porta de 1310 nm suporta nativamente serviços da banda O, permitindo uma expansão suave sem conversão óptico-elétrica adicional e protegendo os investimentos existentes. Ela suporta transmissão sem repetidores em distâncias de 1 a 40 km, adaptando-se a cenários de média e curta distância, como redes de campus. Os serviços das bandas C e O são fisicamente isolados por diferentes faixas de comprimento de onda, sem interferência mútua, garantindo a estabilidade do serviço.
-
Características da solução:
Excelente compatibilidade, forte aproveitamento de sistemas legados, transmissão estável, implantação eficiente, baixo custo e sem interrupção de serviço.

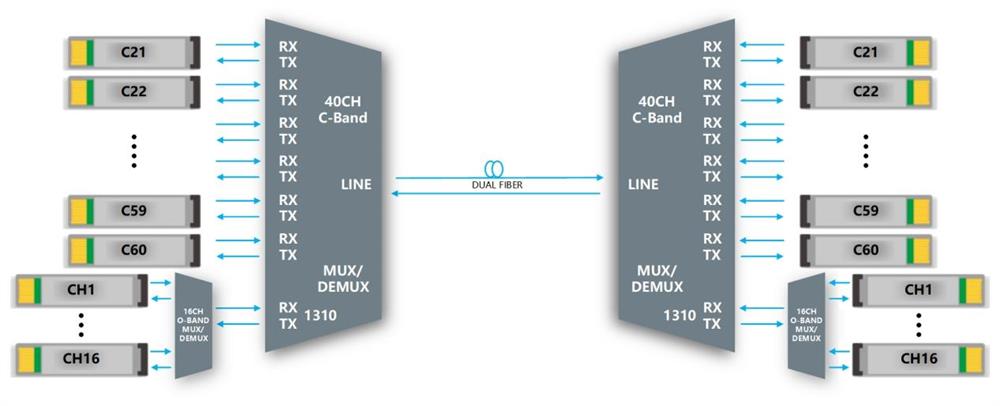

(Diagrama de aplicação de fibra dupla, porta 1310 independente para expansão)

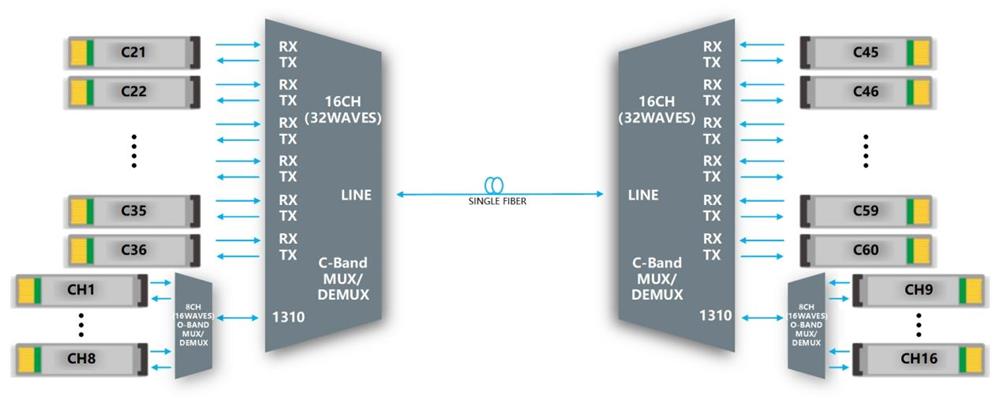

(Diagrama de aplicação de fibra única, porta 1310 independente para expansão)

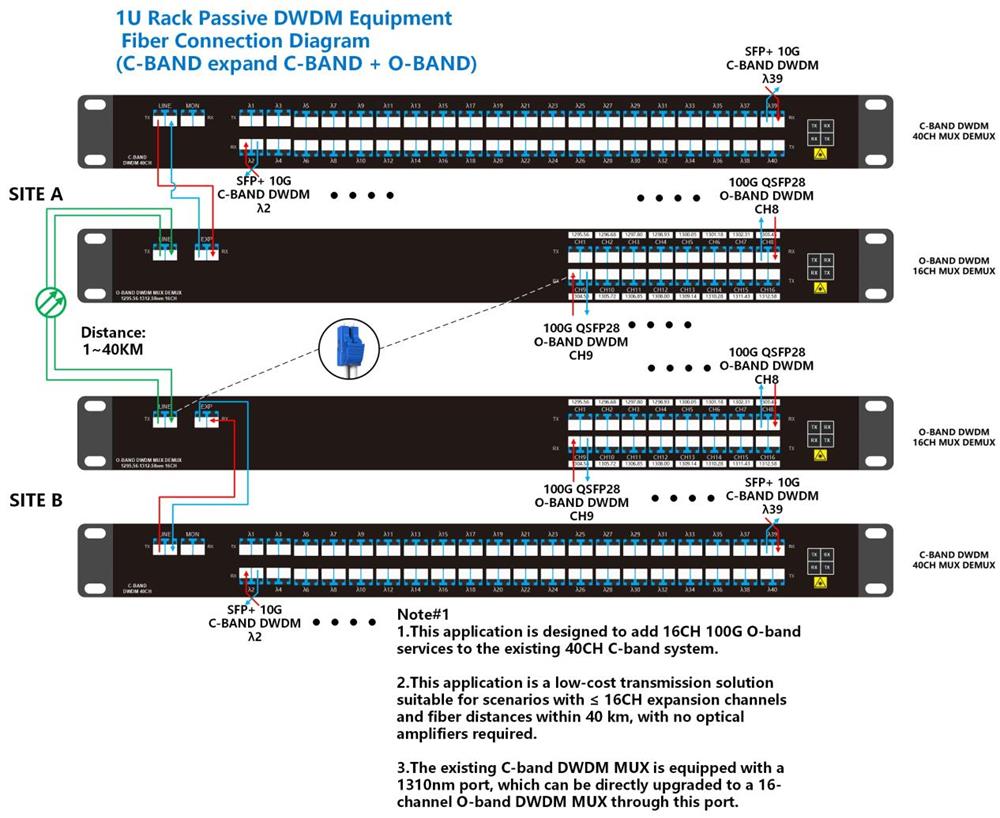

Cenário 2: Expansão dos serviços da banda O em WDM de banda C sem porta independente de 1310 nm
Estrutura Topológica e Princípio Técnico
Este cenário aplica-se a equipamentos WDM de banda C existentes (por exemplo, MUX/DEMUX DWDM de 40 canais) que não possuem uma porta independente de 1310 nm reservada. Os serviços originais de banda C são transmitidos pela porta EXP do dispositivo WDM de banda O para permitir a expansão e a cotransmissão na mesma fibra. Este cenário requer pequenas operações de jumper óptico no dispositivo WDM de banda C e uma interrupção temporária do serviço, com o modo de conexão específico mostrado na figura acima.
-
Conexão de Implantação:
Implante um dispositivo WDM de banda O em cada local final, instalado no mesmo rack que o dispositivo WDM de banda C existente. Os serviços originais precisam ser interrompidos neste momento, e o cabo principal de dois núcleos é reconectado da porta LINE do dispositivo de banda C à porta LINE do dispositivo de banda O. Os serviços originais de banda C são restabelecidos conectando a porta LINE do dispositivo de banda C à porta EXP do dispositivo de banda O por meio de fibras ópticas de dois núcleos.
-
Acesso ao serviço:
Para obter uma atualização de capacidade sem problemas, acesse o transceptor QSFP28 100G de banda O com o mesmo comprimento de onda na porta de canal correspondente do dispositivo WDM de banda O.
-
Tecnologias-chave:
O componente integrado de 1310 nm permite uma expansão suave do serviço na banda O sem conversão óptico-elétrica adicional, protegendo os investimentos existentes. Ele suporta transmissão sem repetidores em distâncias de 1 a 40 km, adaptando-se a cenários de média e curta distância, como redes de campus. Os serviços nas bandas C e O são fisicamente isolados por diferentes faixas de comprimento de onda, sem interferência mútua, garantindo a estabilidade do serviço.
-
Características da solução:
Alta versatilidade, custo controlável, expansão flexível, estabilidade e confiabilidade, e interrupção de serviço de curto prazo.
(Diagrama de aplicação de fibra dupla, a porta EXP permite expansão)

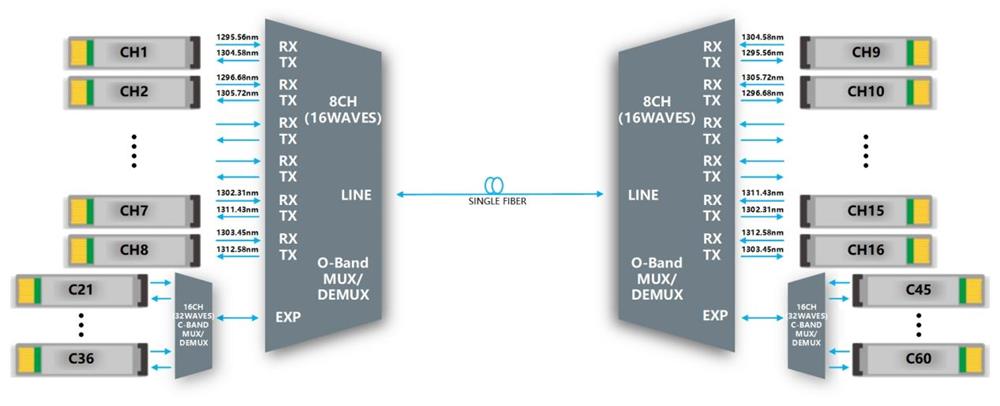

(Diagrama de aplicação de fibra única, expansão realizada através da porta EXP)
Comparação técnica
|
|
Solução de expansão com porta de 1310nm
|
Solução de expansão sem porta de 1310nm
|
|
Condições Dependentes
|
Requer que os equipamentos de banda C existentes sejam equipados com uma porta independente de 1310 nm.
|
Sem dependência de portas especiais, compatível com equipamentos padrão de banda C.
|
|
Complexidade de Implantação
|
Baixo consumo de energia, exigindo apenas acoplamento entre a porta de 1310nm e o equipamento de banda O.
|
Baixo, exigindo operações mínimas e alteração do modo de conexão de fibra original.
|
|
Compatibilidade de serviço
|
Compatível com os serviços originais de Banda C, adiciona serviços de Banda O, sem interrupção.
|
Compatível com os serviços originais de Banda C, adiciona serviços de Banda O, interrupção de curto prazo
|
|
Distância de transmissão
|
1~40km (sem repetidor)
|
1~40km (sem repetidor)
|
|
Custo
|
Relativamente baixo, sem necessidade de componentes adicionais.
|
Baixo, exigindo a adição de componentes de 1310 nm.
|
|
Cenários aplicáveis
|
Cenários em que o WDM existente possui uma porta de 1310nm independente e requer expansão rápida.
|
Cenários em que o WDM existente não possui uma porta independente de 1310nm e busca-se versatilidade de equipamentos.
|
Informações para encomenda
|
Modelo do produto
|
Especificação de parâmetros
|
|
ODMD16-1U01-31-E
|
Multiplexador/Demultiplexador DWDM de 16 canais (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), fibra dupla, LC/UPC, porta EXP, rack 1U
|
|
ODMD16-1U01-1310
|
Multiplexador/Demultiplexador DWDM de 16 canais (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), fibra dupla, LC/UPC, rack 1U
|
|
1U02-2LGX
|
Rack de 19 polegadas, 1U, com 2 slots para caixa Plug-in LGX, 440*230*44mm
|
|
OMD16-LGX01-1310A
|
Multiplexador/Demultiplexador DWDM de banda O de 8 canais e 16 ondas de recepção (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45nm)
TX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), Fibra única, LC/UPC, Caixa LGX, Lado A
|
|
ODD16-LGX01-1310B
|
Multiplexador/Demultiplexador DWDM de banda O de 8 canais e 16 ondas de recepção (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), Fibra única, LC/UPC, Caixa LGX, Lado B
|
|
ODMD8-LGX01-1310L
|
Multiplexador/Demultiplexador DWDM de 8 canais (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibra dupla, LC/UPC, caixa LGX
|
|
ODMD8-LGX01-1310H
|
Multiplexador/Demultiplexador DWDM de 8 canais (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), fibra dupla, LC/UPC, caixa LGX
|
|
OMD8-1U01-1310A
|
DWDM MUX DEMUX 4CH 8waves RX (1304.58/1306.85/1309.14/1311.43nm)
TX (1305,72/1308,00/1310,28/1312,58 nm), fibra única, LC/UPC, rack 1U, lado A
|
|
ODD8-1U01-1310B
|
DWDM MUX DEMUX 4CH 8waves RX (1305.72/1308.00/1310.28/1312.58nm)
TX (1304,58/1306,85/1309,14/1311,43 nm), fibra única, LC/UPC, rack 1U, lado B
|
|
ODMD4-LGX01-1310L
|
Multiplexador/Demultiplexador DWDM de 4 canais (1295,56/1300,05/1303,58/1309,14), fibra dupla, LC/UPC, caixa LGX
|
|
RQ-100GDO10-XXX
|
100G QSFP28 Banda O DWDM 10KM SM LC DDM
|
|
RQ-100GDO25-XXX
|
100G QSFP28 Banda O DWDM 25KM SM LC DDM
|
|
RQ-100GDO40-XXX
|
100G QSFP28 Banda O DWDM 40KM SM LC DDM
|
|
RQ-100GDO60-XXX
|
100G QSFP28 Banda O DWDM 60KM SM LC DDM
(SOA integrado)
|
Conclusão
Ambos os cenários de expansão acima são baseados na tecnologia DWDM passiva de cotransmissão nas bandas O e C sobre a mesma fibra. A principal vantagem é a possibilidade de realizar uma atualização suave da capacidade da rede sem a necessidade de adicionar fibras ópticas à infraestrutura principal e com uma implantação simples, tornando-se uma opção de expansão de baixo custo e alta eficiência. Em aplicações práticas de engenharia, a solução de expansão ideal deve ser selecionada de forma flexível, considerando o estado dos equipamentos de rede existentes, os novos requisitos de serviço, a distância de transmissão e o orçamento disponível, de modo a maximizar a atualização da capacidade da rede e os benefícios do investimento.
