Visão Geral do Esquema

Arquitetura Central e Produtos Principais

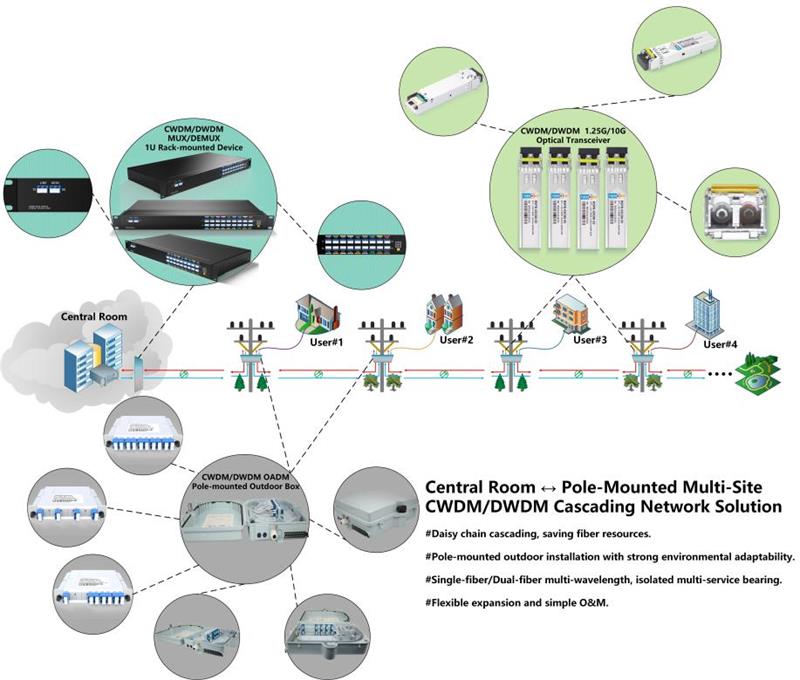

Arquitetura de Rede

• Um multiplexador/demultiplexador CWDM/DWDM 1U montado em rack (MUX/DEMUX) é implantado na sala de equipamentos central para combinar e dividir sinais de todos os sites.
• A fibra óptica backbone percorre os sites montados em postes. Cada site é equipado com um dispositivo OADM externo montado em poste, que realiza a adição/remoção de sinais de serviço local enquanto transmite de forma transparente sinais de outros comprimentos de onda.
• O equipamento de serviço em cada site se conecta ao OADM via transceptores ópticos CWDM/DWDM (1,25G/10G), formando um link de backhaul de "sala de equipamentos central → múltiplos sites → sala de equipamentos central".

Posicionamento dos Produtos Principais

Posicionamento dos Produtos Principais

Principais Vantagens do Esquema

1. Economia de recursos de fibra: Com o modo em cascata em cadeia, apenas 1 núcleo de fibra ou 1 par de fibras backbone pode suportar o backhaul de serviço para múltiplos sites. Comparado à rede ponto a ponto, o uso de fibra é reduzido em mais de 80%.
2. Forte adaptabilidade ambiental: O OADM adota um design montado em poste com proteção IP65, suporta operação em ampla faixa de temperatura e é adequado para ambientes externos severos, como postes de utilidade e torres de energia.
3. Suporte a múltiplos serviços isolados: Suporta transmissão em fibra única e dupla. Diferentes comprimentos de onda podem transportar vídeo, dados, voz e outros serviços independentemente, sem interferência mútua.
4. Fácil expansão e operação & manutenção: Adicionar um novo site requer apenas a implantação de um OADM e transceptores ópticos com comprimento de onda correspondente, sem necessidade de recabeamento. Dispositivos passivos não requerem manutenção de rotina.

Cenários Típicos de Aplicação

• Backhaul centralizado de sinais de vídeo de monitoramento de segurança urbano ou de campus
• Backhaul de serviços em cadeia para torres de energia e estações base de comunicação
• Interconexão em cadeia de múltiplos edifícios em parques industriais ou campi
