O multiplexador/demultiplexador DWDM de 16 canais é projetado pela FIBERWDM, com comprimento de onda de C21 a C26 (1560,61 nm a 1548,52 nm) (aliás, podemos personalizar outros comprimentos de onda); em conformidade com a grade ITU-T G.694.1 de 100 GHz, ele maximiza a capacidade da faixa da banda C.
O DWDM de 16 canais é um dispositivo totalmente passivo e em formato de módulo LGX, que pode ser instalado em um rack de 1U com 2 slots; a perda de inserção do produto é inferior a 3,5 dB. Em conjunto com amplificadores DWDM e um dispositivo DCM, o sistema de transferência DWDM de 8 canais pode suportar transmissões de longa distância.

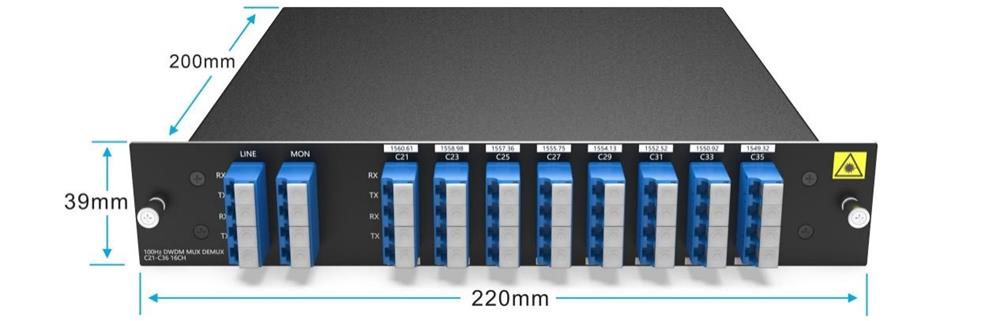

Multiplexador/demultiplexador DWDM de fibra dupla de 16 canais C21-C36 com 1310 nm, portas de monitor e experimentação, LC/UPC, caixa LGX e rack 1U com 2 slots.

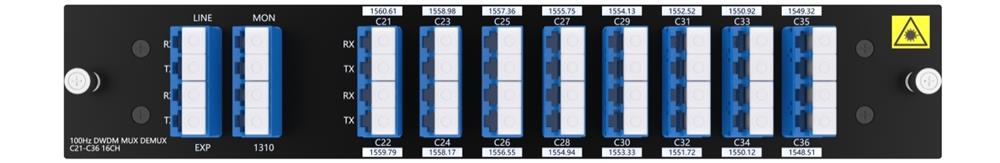

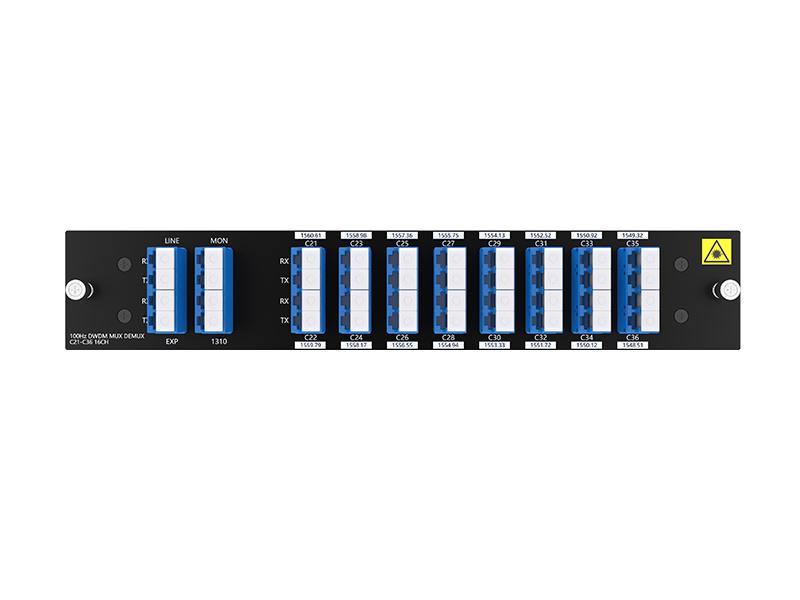

Painel do produto
Multiplexador/Demultiplexador DWDM de 16 canais com fibra dupla.
A porta de expansão para aumento futuro da largura de banda permite ampliar a capacidade da rede conectando-a à porta de linha de outro multiplexador/demultiplexador DWDM que suporte diferentes comprimentos de onda, sem a necessidade de instalar ou alugar fibras adicionais.

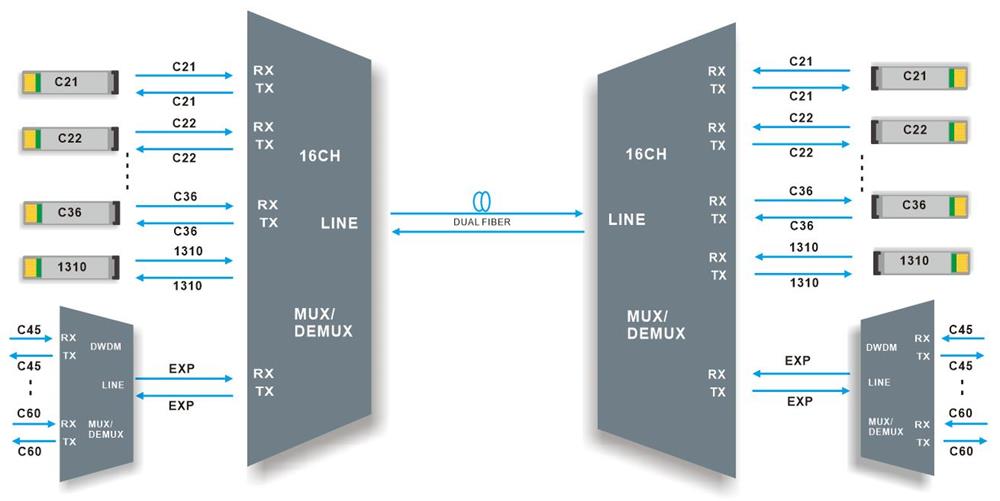

Link de linha
Multiplexador/Demultiplexador DWDM de 16 canais com transmissão de fibra dupla.
DWDM de 16 canais e MUX/DEMUX de 1 canal a 1310 nm, suporta transmissão ponto a ponto com diferença de 16+1 canais em duas fibras ópticas.
Funciona em radiodifusão e televisão, data centers, finanças, governo, computação em nuvem, dados massivos e outros setores.
Especificações do produto
|
Comprimento de onda |
16 canais C21-C36 |
Espaçamento entre canais |
100 GHz (0,8 nm) |
|
Banda de passagem do canal |
±0,11 nm |
Tecnologia |
TFF (Filtro de Película Fina) |
|
Perda de inserção |
≤ 3,5B |
Comprimento de onda central Precisão |
±0,05 nm |
|
Passagem de porta de 1310 nm Largura de banda |
1260nm~1360nm |
Perda de inserção a 1% ao mês |
≤ 26dB |
|
Retorno Perda |
≥ 45dB |
Diretividade |
≥ 45dB |
|
Modo de polarização Dispersão |
≤ 0,1ps |
Perda dependente da polarização |
≤ 0,3 dB |
|
Isolamento de canal |
Adjacente ≥30dB
|
Temperatura |
Faixa de temperatura de operação: -40 a 85°C Armazenamento: -40 a 85 °C |
|
Peso líquido |
Caixa LGX: 0,5 kg Rack de 2 slots 1U: 2,5 kg |

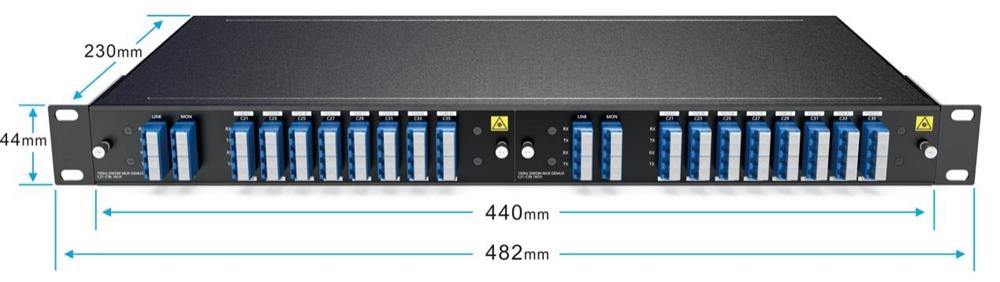

Dimensões (A x L x P) |
Caixa LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: Especificado com conectores.
Informações do pacote

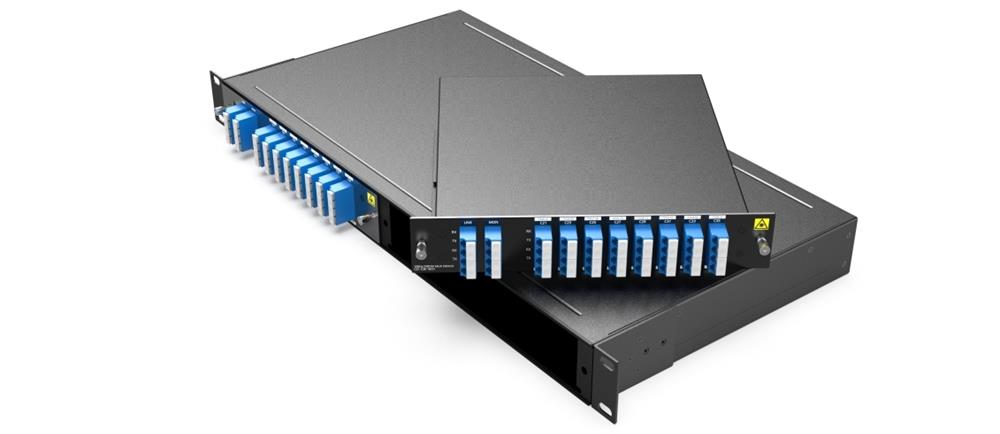

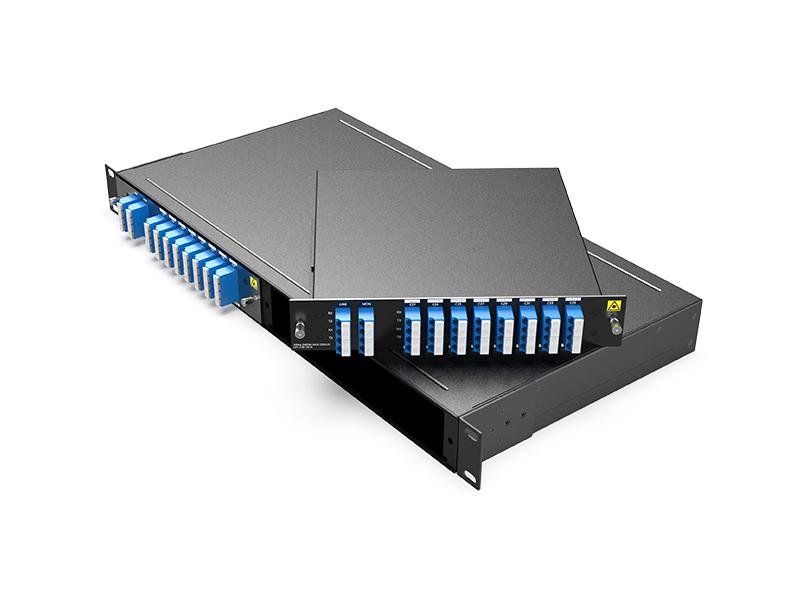

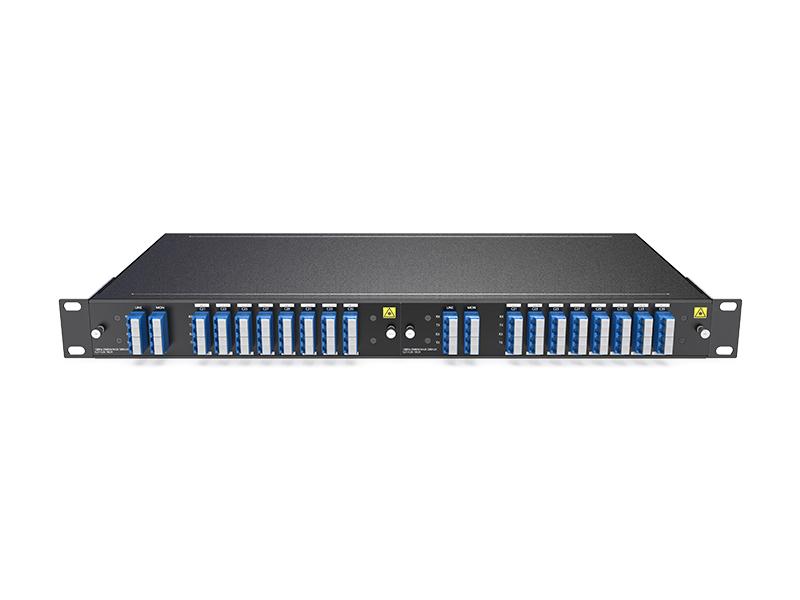

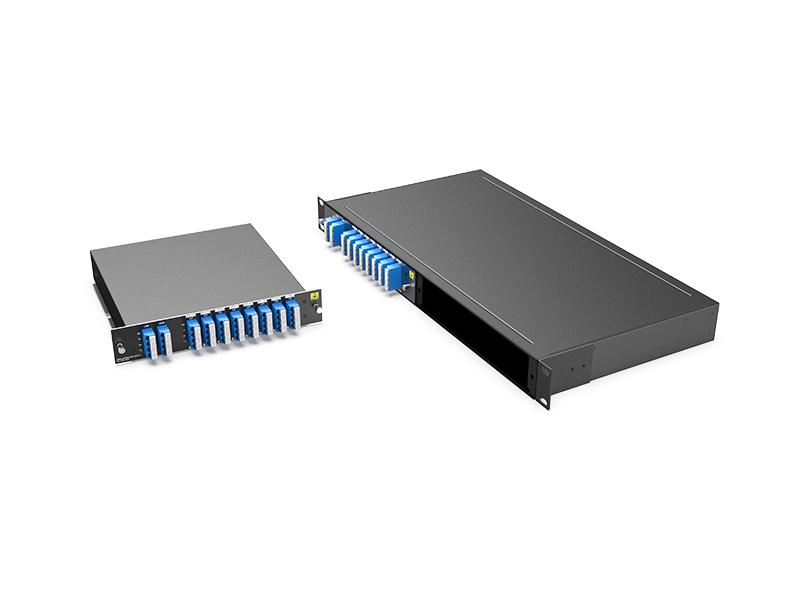

LGX BOX Plug in Rack de 2 slots 1U
Rack de 2 slots 1U para LGX BOX
Informações sobre o pedido
|
Nº do produto |
Descrição do produto |
|
DMD16-LGX01-C2136-31M |
Multiplexador/Demultiplexador DWDM de 16 canais (C21-C36) com 1310 nm, portas de monitor e expansão, fibra dupla, LC/UPC, caixa LGX plugável de 220*200*39 mm |
|
1U02-2LGX |
Rack de 19 polegadas, 1U, com 2 slots para caixa Plug-in LGX, 440*230*44mm |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
