O multiplexador/demultiplexador DWDM de 8 canais é projetado pela FIBERWDM, com comprimento de onda de C21 a C28 (1560,61 nm a 1554,94 nm) (aliás, podemos personalizar outros comprimentos de onda); em conformidade com a grade ITU-T G.694.1 de 100 GHz, ele maximiza a capacidade da faixa da banda C.
O DWDM de 8 canais é um dispositivo totalmente passivo e um módulo LGX, que pode ser instalado em um rack de 1U com 2 slots; a perda de inserção do produto é inferior a 2,4 dB. Em conjunto com amplificadores DWDM e um dispositivo DCM, o sistema de transferência DWDM de 8 canais suporta transmissão de longa distância.

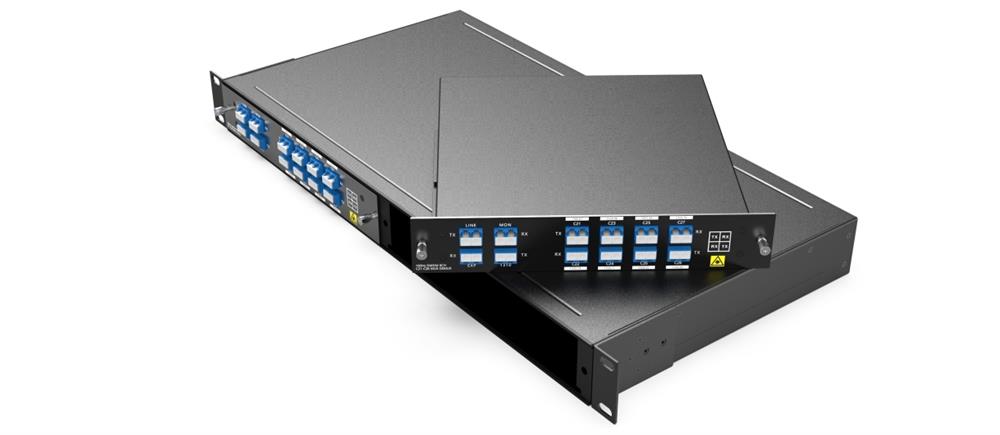

Multiplexador/Demultiplexador DWDM de 8 canais C21-C28 com fibra dupla, 1310, portas de monitoramento e expansão, LC/UPC, caixa LGX e rack 1U com 2 slots.

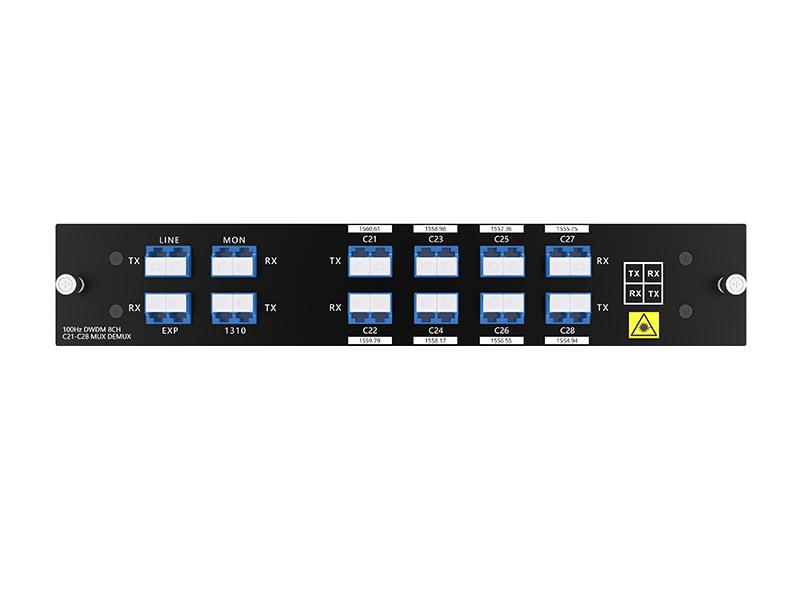

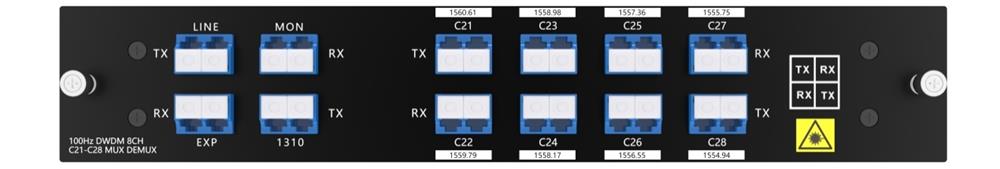

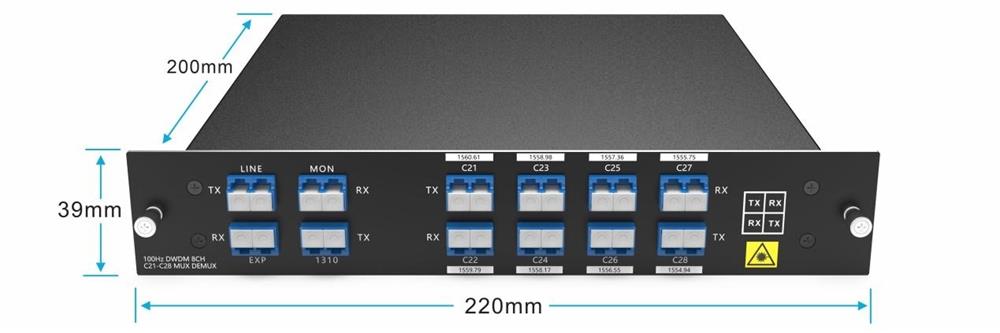

Painel do produto
Multiplexador/Demultiplexador DWDM de 8 canais com fibra dupla

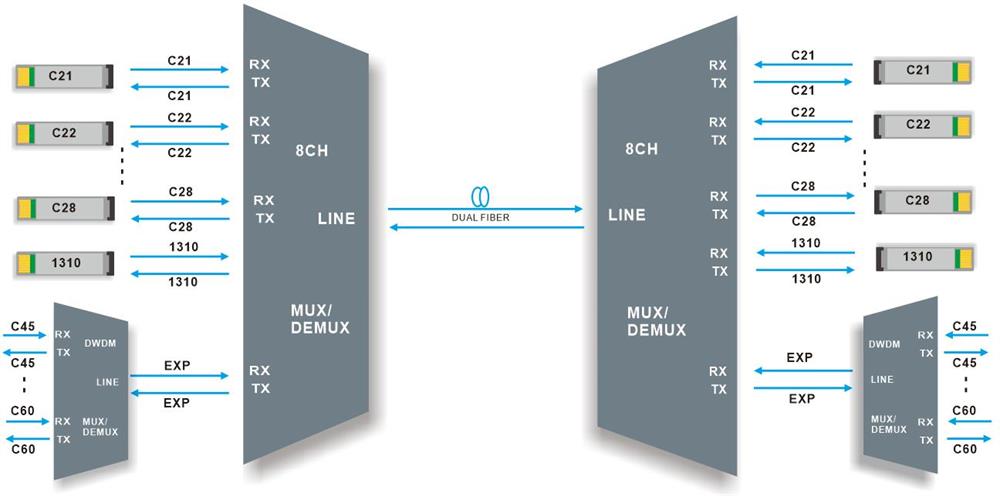

Link de linha
Transmissão de fibra dupla com 8 canais DWDM e 1 canal 1310 MUX/DEMUX.
Multiplexador/Demultiplexador DWDM de 8 canais + 1 canal de 1310 nm, suporta 8+1 canais de diferença em duas fibras ópticas para transmissão ponto a ponto.
Funciona em radiodifusão e televisão, data centers, finanças, governo, computação em nuvem, dados massivos e outros setores.
Especificações do produto
|
Comprimento de onda |
8 canais C21-C28 |
Espaçamento entre canais |
100 GHz (0,8 nm) |
|
Banda de passagem do canal |
±0,11 nm |
Tecnologia |
TFF (Filtro de Película Fina) |
|
Perda de inserção |
≤ 2,4 dB |
Comprimento de onda central Precisão |
±0,05 nm |
|
Passagem de porta de 1310 nm Largura de banda |
1260nm~1360nm |
Perda de inserção a 1% ao mês |
≤ 26dB |
|
Retorno Perda |
≥ 45dB |
Diretividade |
≥ 45dB |
|
Dispersão do Modo de Polarização |
≤ 0,1ps |
Perda dependente da polarização |
≤ 0,3 dB |
|
Isolamento de canal |
Adjacente ≥30dB
|
Temperatura |
Faixa de temperatura de operação: -40 a 85°C Armazenamento: -40 a 85 °C |
|
Peso líquido |
Caixa LGX: 0,5 kg Rack de 2 slots 1U: 2,5 kg |

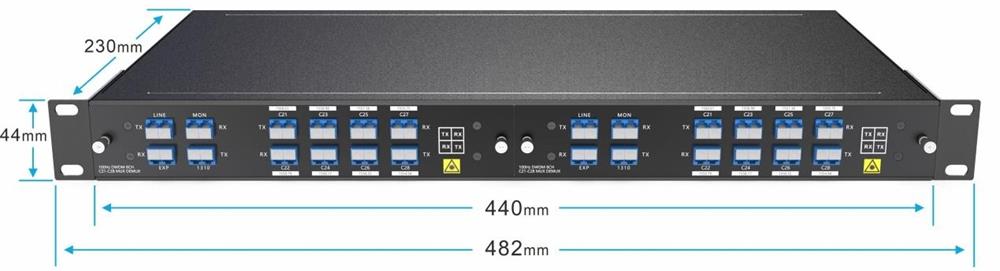

Dimensões (A x L x P) |
Caixa LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: Especificado com conectores.
Informações do pacote

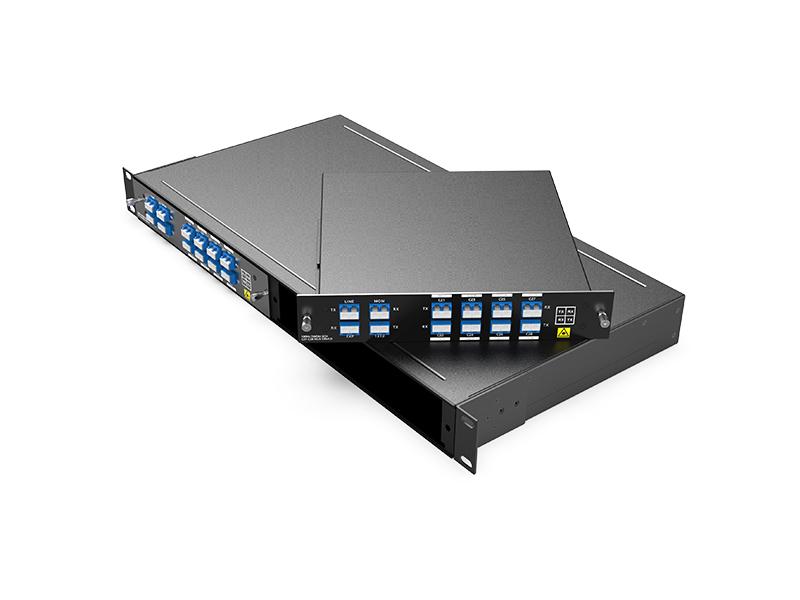

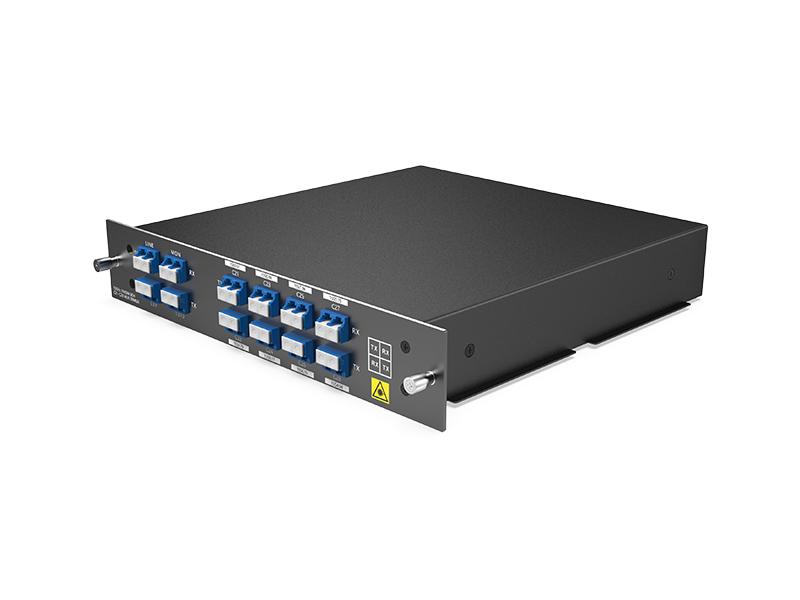

LGX BOX Plug in Rack de 2 slots 1U

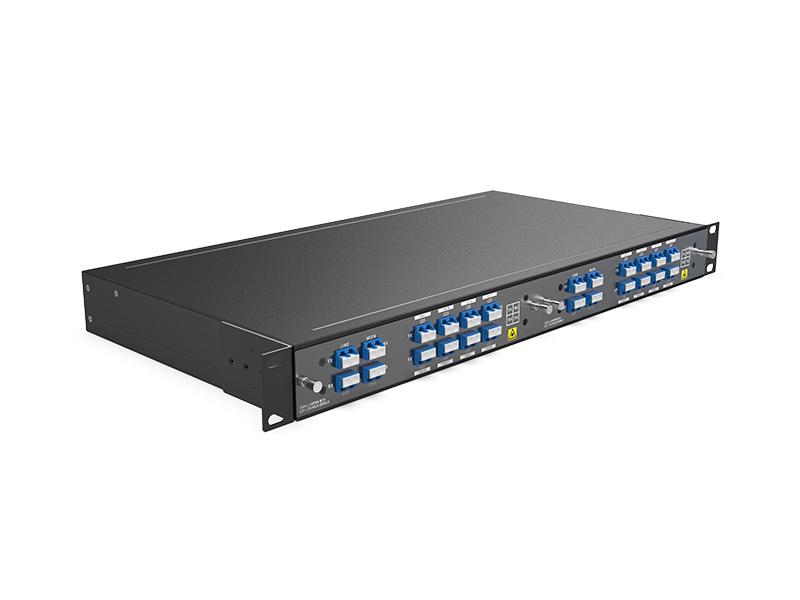

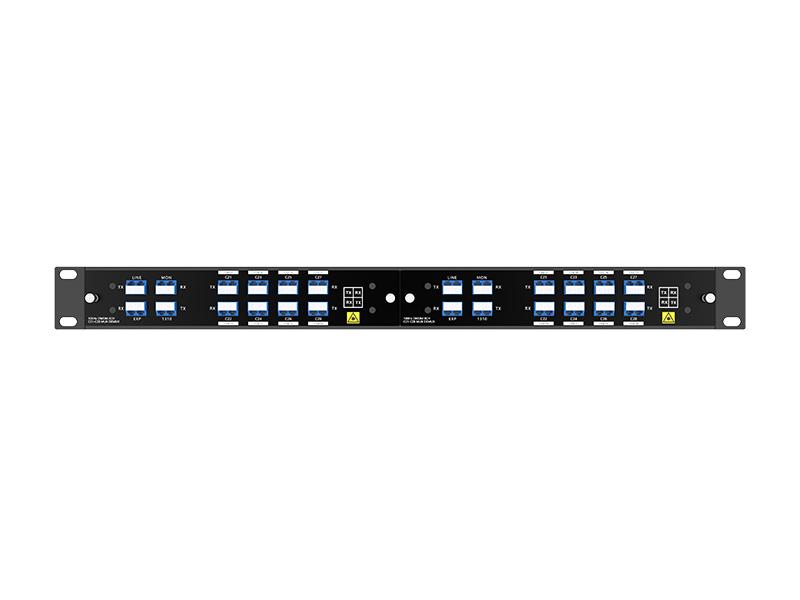

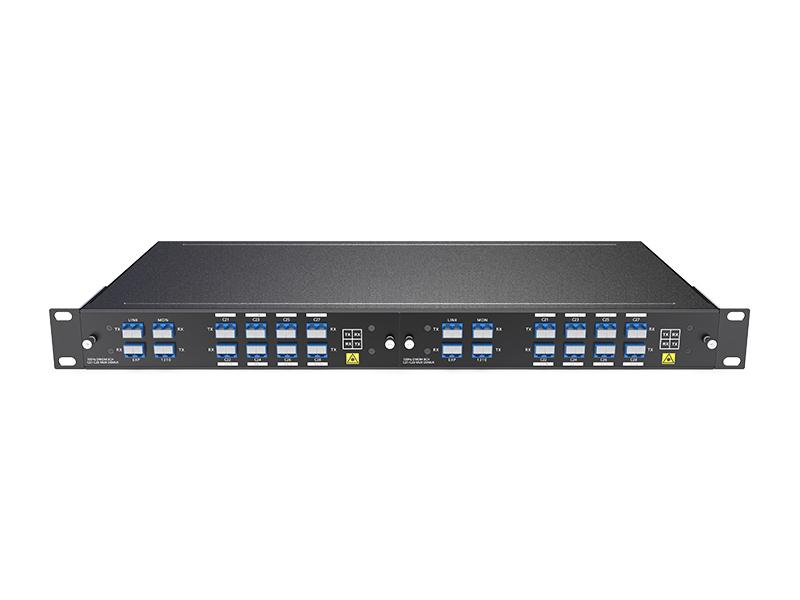

Rack de 2 slots 1U para LGX BOX
Informações sobre o pedido
|
Nº do produto |
Descrição do produto |
|
DMD8-LGX01-C2128-31M |
Multiplexador/Demultiplexador DWDM de 8 canais (C21-C28) com 1310, porta de monitor e EXP, fibra dupla, LC/UPC, caixa LGX plugável 220*200*39mm |
|
1U02-2LGX |
Rack de 19 polegadas, 1U, com 2 slots para caixa Plug-in LGX, 440*230*44mm |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
