O multiplexador/demultiplexador DWDM de 8 canais é projetado pela FIBERWDM, com comprimento de onda de C21 a C28 (1560,61 nm a 1554,94 nm) (aliás, podemos personalizar outros comprimentos de onda); em conformidade com a grade ITU-T G.694.1 de 100 GHz, ele maximiza a capacidade da faixa da banda C.
O multiplexador DWDM de fibra única de 8 canais é totalmente passivo e está disponível no formato de módulo LGX, podendo ser instalado em um rack de 1U com 2 slots; a perda de inserção do produto é: portas de comprimento de onda < 2,4dB, linha < 3,5dB.

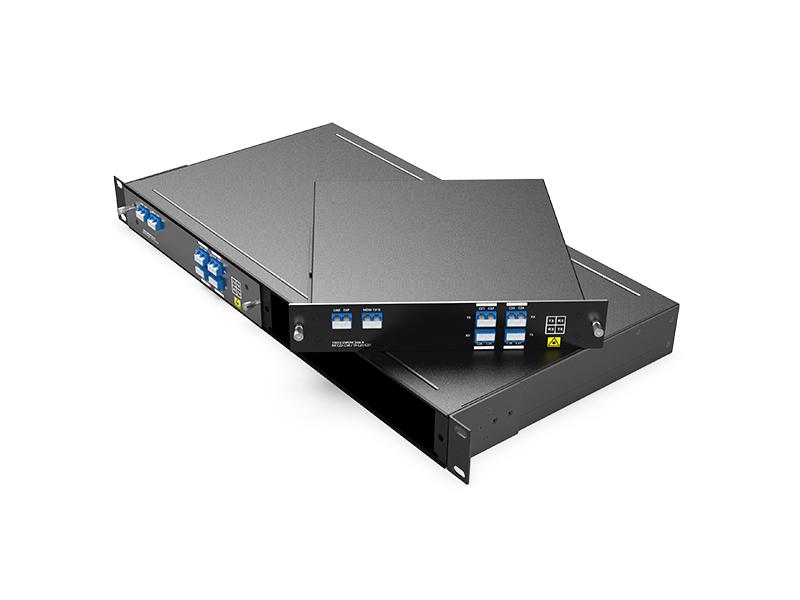

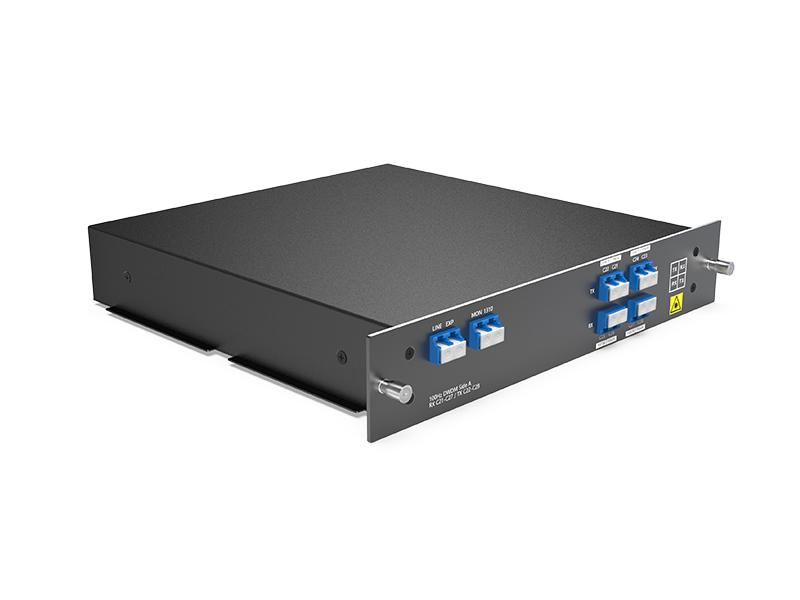

Multiplexador/demultiplexador DWDM C21-C28 de fibra única, 4 canais e 8 ondas, com EXP, 1310 nm e porta de monitoramento, LC/UPC, caixa LGX e rack 1U com 2 slots.
O multiplexador/demultiplexador DWDM de 8 canais é projetado pela FIBERWDM, com comprimento de onda de C21 a C28 (1560,61 nm a 1554,94 nm) (aliás, podemos personalizar outros comprimentos de onda); em conformidade com a grade ITU-T G.694.1 de 100 GHz, ele maximiza a capacidade da faixa da banda C.
O multiplexador DWDM de fibra única de 8 canais é totalmente passivo e está disponível no formato de módulo LGX, podendo ser instalado em um rack de 1U com 2 slots; a perda de inserção do produto é: portas de comprimento de onda < 2,4dB, linha < 3,5dB.
Painel do produto

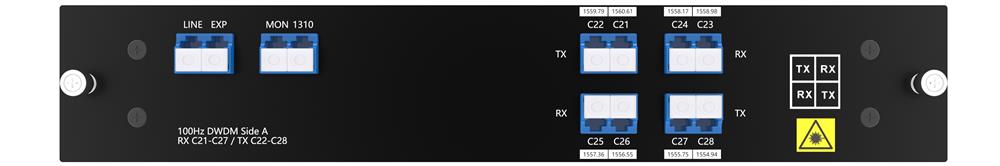

Multiplexador/demultiplexador DWDM de 4 canais, lado A de fibra única

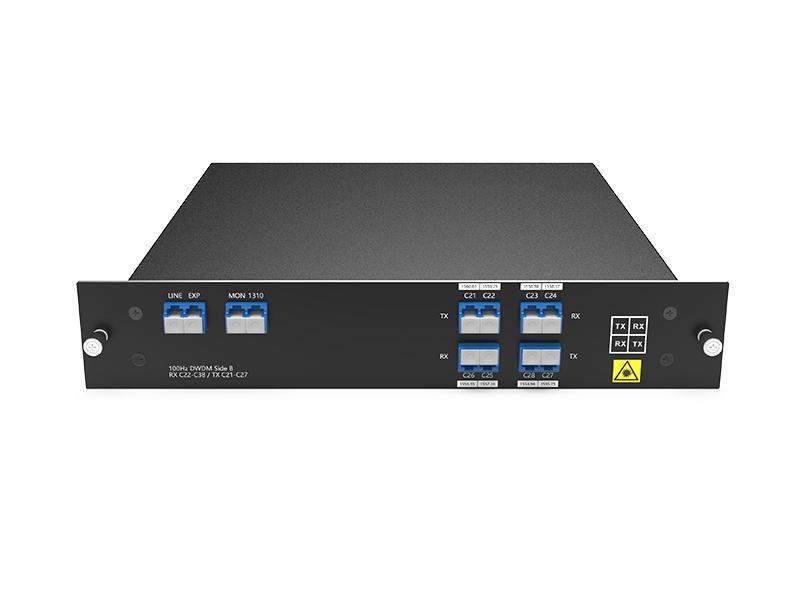

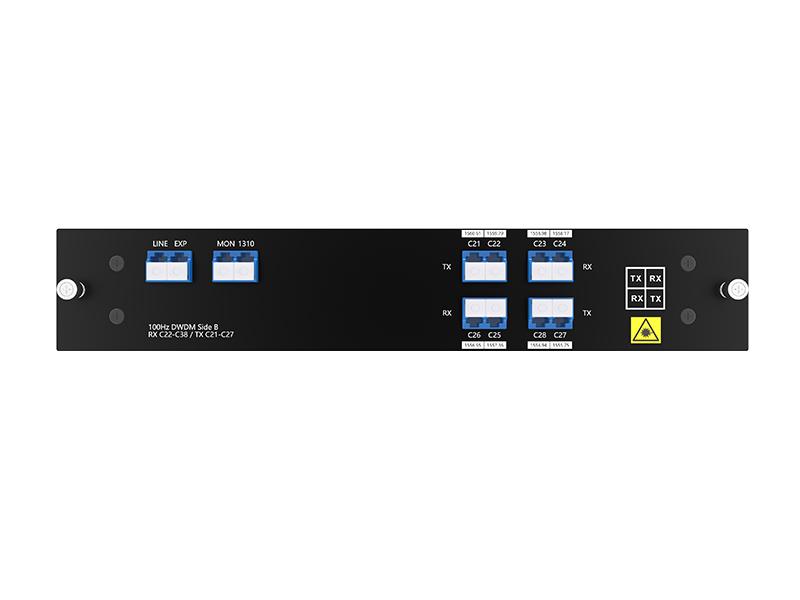

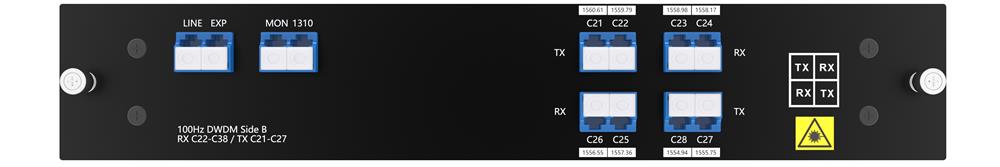

Multiplexador/demultiplexador DWDM de 4 canais, lado B de fibra única

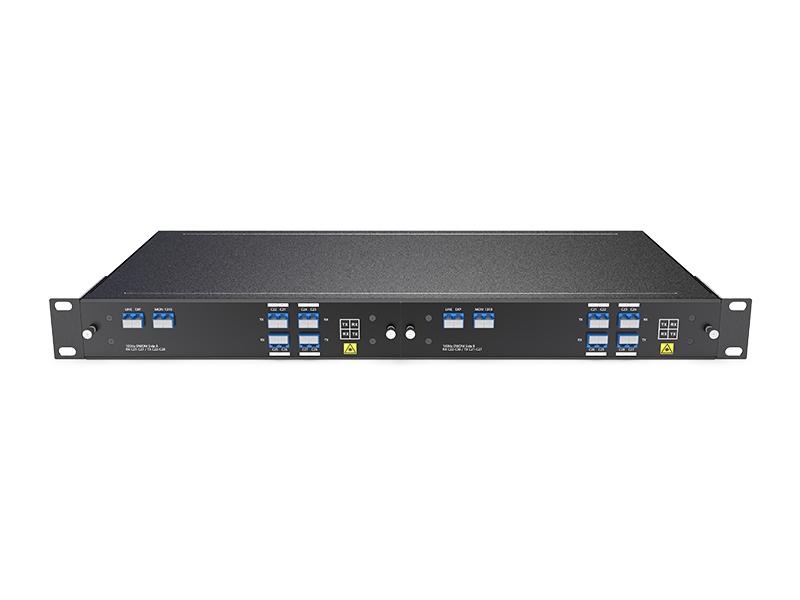

Rack de 2 slots 1U
A porta de expansão para aumento futuro da largura de banda permite ampliar a capacidade da rede conectando-a à porta de linha de outro multiplexador/demultiplexador DWDM que suporte diferentes comprimentos de onda, sem a necessidade de instalar ou alugar fibras adicionais.

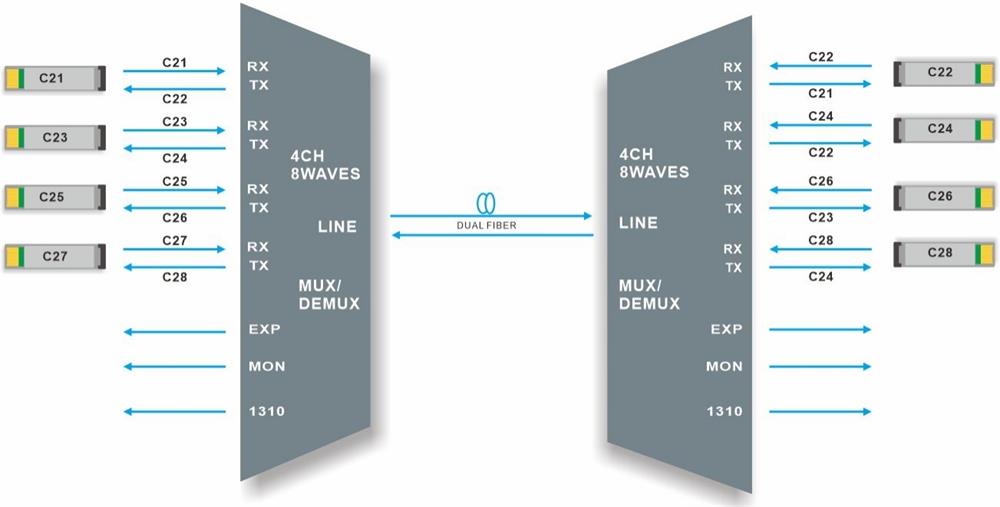

Link de linha
Multiplexador/demultiplexador DWDM de 4 canais Transmissão de fibra única
O multiplexador/demultiplexador DWDM de 4 canais suporta quatro canais de dados diferentes em uma única fibra óptica para transmissão ponto a ponto.
Funciona em radiodifusão e televisão, data centers, finanças, governo, computação em nuvem, dados massivos e outros setores.
Especificações do produto
|
Comprimento de onda |
4 canais 8 ondas C21-C28 |
Espaçamento entre canais |
100 GHz (0,8 nm) |
|
Banda de passagem do canal |
±0,11 nm |
Tecnologia |
TFF (Filtro de Película Fina) |
|
Perda de Inserção@DWDM |
≤ 2,4 dB |
Perda de Inserção@Monitor |
≤ 26dB |
|
Comprimento de onda a 1310 |
1260~1360nm |
Perda de Inserção@1310 |
≤ 0,8 dB |
|
Perda de retorno |
≥ 45dB |
Diretividade |
≥ 45dB |
|
Modo de polarização Dispersão |
≤ 0,1ps |
Perda dependente da polarização |
≤ 0,3 dB |
|
Isolamento de canal |
Adjacente ≥30dB
|
Temperatura |
Faixa de temperatura de operação: -40 a 85°C Armazenamento: -40 a 85 °C |
|
Peso líquido |
Caixa LGX: 0,5 kg Rack de 2 slots 1U: 2,5 kg |

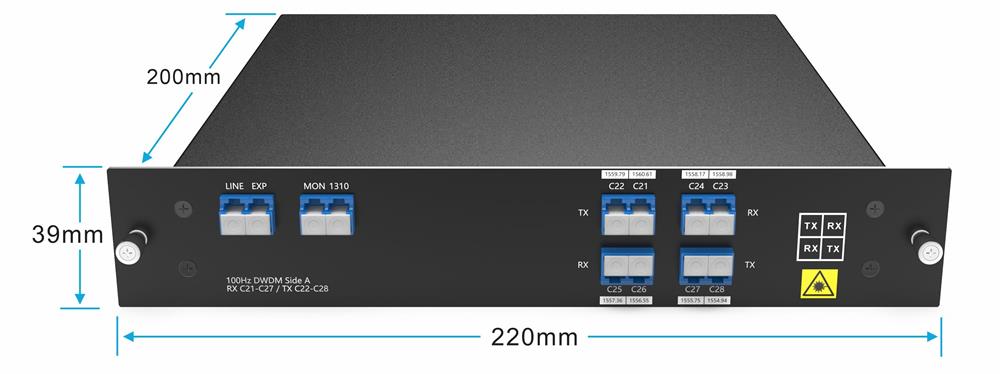

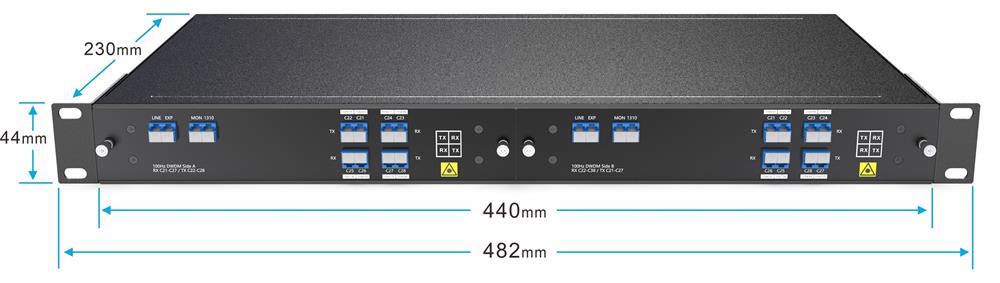

Dimensões (A x L x P) |
Caixa LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: Especificado com conectores.
Informações do pacote

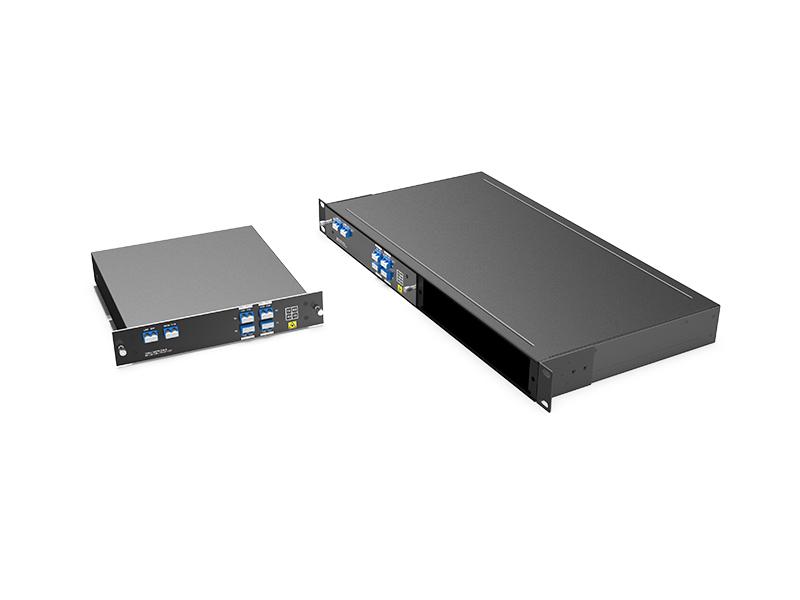

LGX BOX Plug in Rack de 2 slots 1U
Rack de 2 slots 1U para LGX BOX
Informações sobre o pedido
|
Nº do produto |
Descrição do produto |
|
DM8-1U01-C2128-31M-A |
Multiplexador/demultiplexador DWDM de 4 canais e 8 ondas (RX C21-C27/TX C22-C28) com EXP, 1310nm e porta de monitoramento, fibra única, LC/UPC, caixa LGX plugável, lado A |
|
DD8-1U01-C2128-31M-B |
Multiplexador/demultiplexador DWDM de 4 canais e 8 ondas (RX C22-C28/TX C21-C27) com EXP, 1310 nm e porta de monitoramento, fibra única, LC/UPC, caixa LGX plugável, lado B. |
|
1U02-2LGX |
Rack de 19 polegadas, 1U, com 2 slots para caixa Plug-in LGX, 440*230*44mm |
Observação: Oferecemos suporte a projetos personalizados. Entre em contato conosco por e-mail.
