Refletor de grade de Bragg de fibra (FBG)

(Fiberwdm Todos os direitos reservados)

Palavras-chave:Refletor de fibra óptica FBGï¼Filtro de terminal de grade de fibraï¼Refletor FBGï¼1625/1650 OTDR

O refletor de grade de Bragg de fibra (FBG), também conhecido como filtro Fiber Bragg Grating, normalmente é instalado no front-end da Unidade de Rede Óptica (ONU) em redes ópticas. Ele utiliza redes de Bragg de fibra para refletir sinais de linha de fibra óptica em comprimentos de onda específicos (1625 nm +/- 5 nm, +/- 10 nm ou 1650 nm +/- 5 nm, +/- 10 nm). Ao conectar um sistema de medição óptica à seção frontal do divisor de fibra óptica, quando a presença desses comprimentos de onda centrais é detectada, indica que a conexão de fibra óptica na extremidade do usuário está normal. Se o comprimento de onda central estiver ausente ou o valor de reflexão for baixo, isso sugere danos ou quebra na fibra óptica do usuário, necessitando de manutenção. Isto permite a detecção online e rápida da continuidade da linha. Outros comprimentos de onda de comunicação, não sendo comprimentos de onda de reflexão inerentes à rede de Bragg de fibra, passarão normalmente com baixa perda, não tendo, portanto, impacto na comunicação normal.

Aplicação do produtoï¼

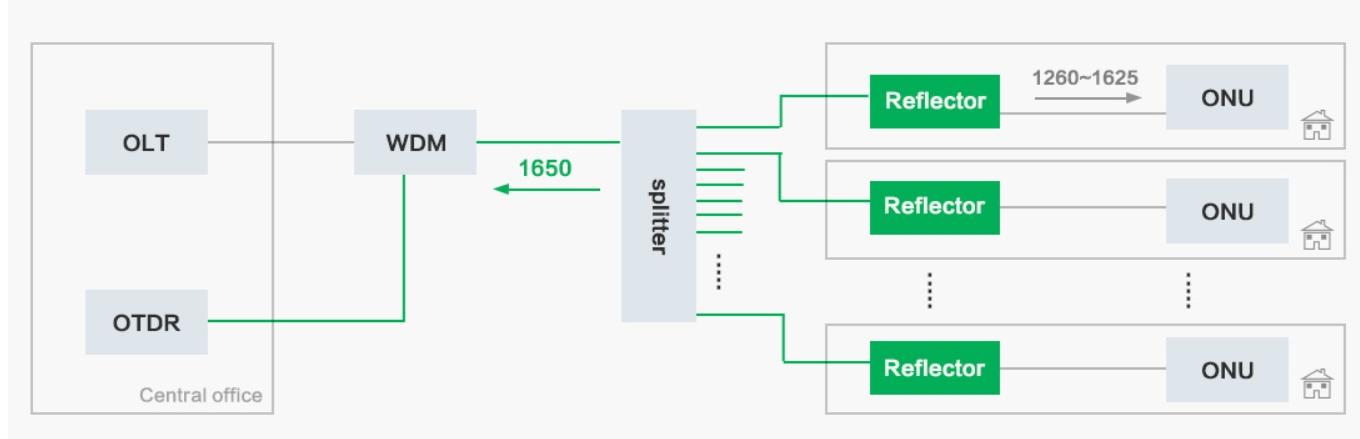

O refletor FBG (Fiber Bragg Grating) é instalado na extremidade frontal da ONU (Optical Network Unit) em uma rede óptica PON (Passive Optical Network), trabalhando em conjunto com um OTDR (Optical Time Domain Reflectometer) para obter detecção e diagnóstico. de links ópticos.

tipo de produtoï¼

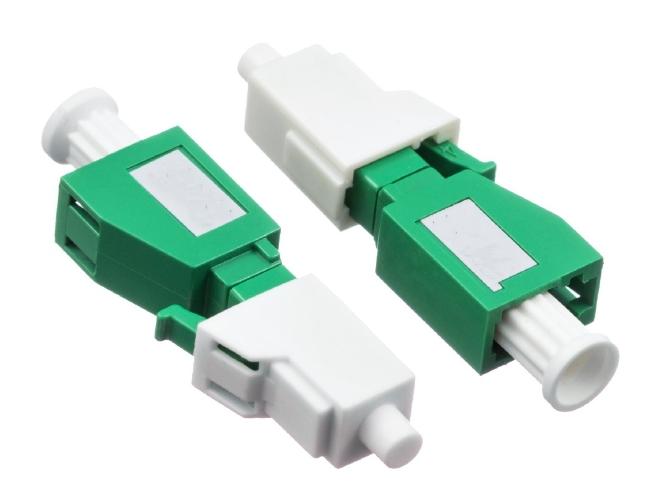

LC/APC Yin-Yang

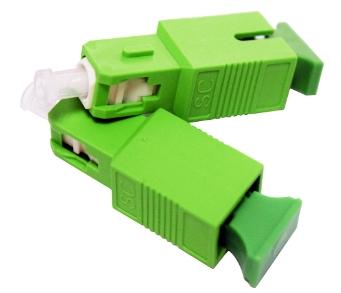

SC/APC Yin-Yang

O refletor de fibra FBG fornecido pelo FiberWDM apresenta vantagens como baixa perda de inserção, alta refletividade e fácil instalação. É um dispositivo óptico ideal para monitoramento de links de rede e é amplamente utilizado em áreas como redes PON, testes OTDR, testes de escritórios centrais, FTTX e muito mais.
