/ 1650nm Refletor LC / APC

1650nm Reflector LC/APC
1650nm Refletor LC / APC

1650nm Refletor LC / APC

  • Alta estabilidade e confiabilidade
  • Detecção em tempo real remota
  • baixa perda de inserção
  • Conexão fácil para a estrutura do adaptador
  • Em conformidade com Telcordia Gr-326-core, Telcordia Gr-1221-core
  • Em conformidade com RoHS




Pergunte agora Download
  • Detalhes do produto

1650nm FBG Refletor LC / APC

A grade da fibra de gordura refletor (FBG Refletor) é um refletor de banda específico de baixo custo montado na unidade de rede óptica (ONU) lado. Pode refletir pulsos de luz (1650 + / - 5 NM) do OTDR No terminal de linha de fibra (OLT) Lado quase 100%, enquanto as bandas de trabalho da rede óptica passiva (Pon) são transmitidos normalmente. O OTDR pode determinar se A linha de fibra é normal, detectando o sinal refletido pela grade de fibra Refletor. Quando O sinal refletido é menor do que O valor normal, a perda de linha é muito grande; quando O valor da reflexão é 0, a linha de fibra óptica é quebrada. Portanto, podemos manter a linha de fibra no tempo pelo monitoramento em tempo real da linha de fibra

aplicativo

Detecção e manutenção de linhas de rede óptica passiva (aplicada para fttx).


1650 Reflector

parâmetro óptico


item

parâmetro

especificação

unidade

Observações.

1

Gama de comprimento de onda

Pass Band.

1260 ~ 1625

nm

-

refletir banda

1644.5 ~ 1655.5

nm

-

2

Pass Band.

IL

≤1.4

dB

@ 1260 ~ 1360

≤1.4

dB

@ 1460 ~ 1600

≤3.4

dB

@ 1600 ~ 1625

Orl .

> 35

dB

@ 1260 ~ 1580

> 30

dB

@ 1580 ~ 1620

> 20

dB

@ 1620 ~ 1625

3

refletir banda

IL

> 21

dB

@ 1644.5 ~ 1655.5

Orl .

≤1.0

dB

@ 1644.5 ~ 1655.5

4

pdl.

≤0.4

dB

@ 1260 ~ 1600

5

ondulação

≤0.6

dB

@ 1644.5 ~ 1655.5

6

TDL

≤0.5

dB

@ 1260 ~ 1600

7

Manuseio máximo de energia óptica

27

DBM

-

8

Plug vezes

> 500

vezes

-

9

conector

LC / APC

-

-

estrutura

O fbg Refletor adota um padrão LC estrutura do conector, e suas dimensões externas são como segue:

1625 Reflector

Trabalhando / Armazenamento condições

parâmetro

especificação

unidade

Temperatura de trabalho

-25 ~ +65

°C

Umidade de trabalho

5 ~ 95

% RH

temperatura de armazenamento

-40 ~ +85

°C

Umidade de armazenamento

5 ~ 95

% RH


Quer saber mais sobre este produto?

ENVIAR UM Mensagem
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Produtos relacionados

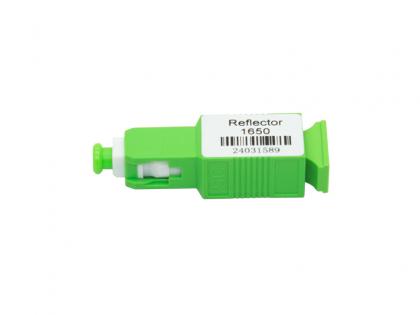

1650nm FBG Reflector SC/APC Refletor FBG de 1650 nm SC/APC
