DTS Integrated Module
Módulo Integrado DTS

Módulo Integrado DTS

Características

  • DAQ integrado: temperatura de saída diretamente
  • Distância de detecção: 25 km (SM), 15 km (MM), 5 km (alta precisão)
  • Encurtar o ciclo de P&D do cliente
Perguntar agora Download
  • Detalhes do produto

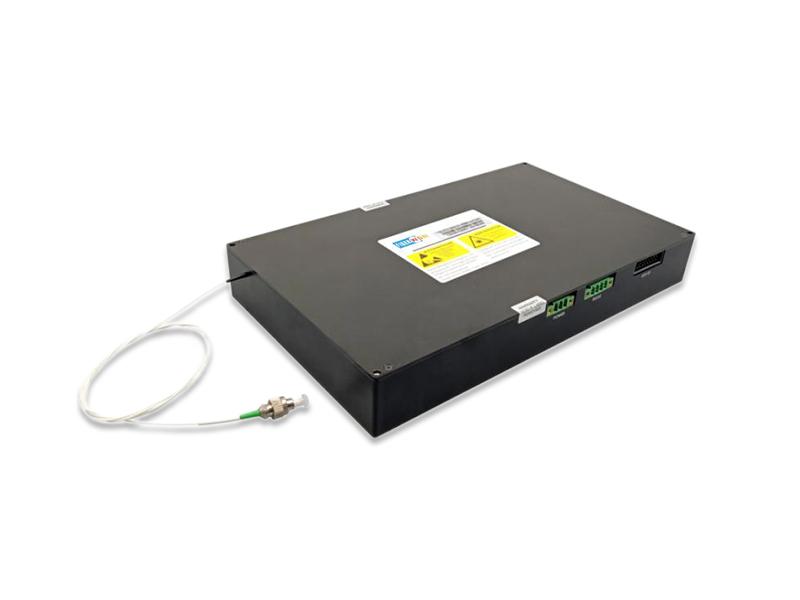

Módulo Integrado DTS

Módulo de detecção de temperatura distribuída por fibra (DTS) baseado no princípio de espalhamento Raman, uma única fibra óptica como transmissão, o uso de fibra óptica dentro da luz Stokes e luz anti-Stokes na temperatura do grau de sensibilidade diferente à resolução de temperatura, amplamente utilizado em energia elétrica, monitoramento de temperatura de cabos, medição e detecção de temperatura de oleodutos e gasodutos, metrô, túneis, edifícios e outras detecções de incêndio.

FIBRA WDM Para o campo de detecção de temperatura por fibra óptica distribuída, lançou o módulo integrado DTS com placa de aquisição de dados, integração interna da fonte de luz Raman DTS, WDM, APD e placa de aquisição de dados, e a porta de rede fornece informações de temperatura diretamente. O módulo é altamente integrado, com tamanho compacto e alta confiabilidade.

Características

  • DAQ integrado: temperatura de saída diretamente
  • Distância de detecção: 25 km (SM), 15 km (MM), 5 km (alta precisão)
  • Encurtar o ciclo de P&D do cliente

Aplicações

  • Monitoramento de temperatura do cabo de alimentação
  • Medição de temperatura de oleodutos e gasodutos
  • Detecção de incêndio químico em campos petrolíferos
  • Detecção de incêndio em metrôs, túneis e edifícios

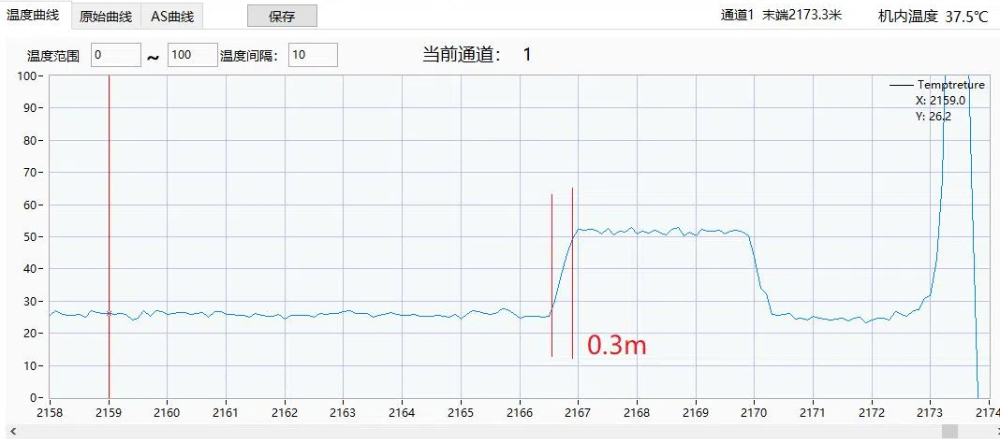

Resolução Espacial

DTS Integrated Module

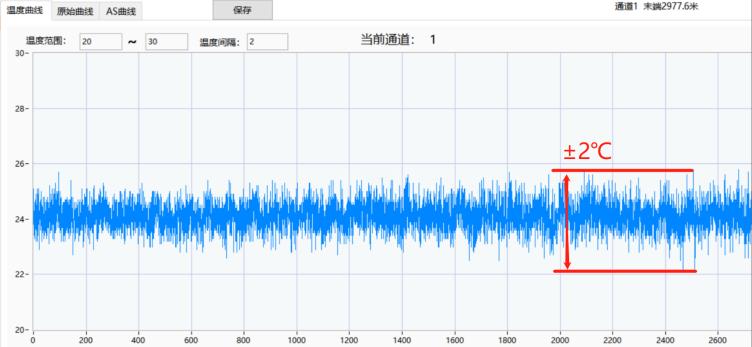

Precisão de temperatura

DTS Integrated Module

Especificação do produto

Parâmetros Multimodo Alta precisão Modo único Unidade

Modelo

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

Distância máxima de detecção

15 5 25 quilômetros

Resolução de Amostragem

0,4 0,1 0,4 m

Resolução Espacial

1.0 0,3 5 m

Precisão de posição

2 0,4 5.0 m

Tempo de Medição

6 6

180～300

s

Precisão de temperatura

±2 ±3 °C

Tipo de fibra

MILÍMETROS SM -

Resolução de temperatura

0,1 °C

Faixa de temperatura

-20 ～ +120

°C

Nota: 1) A unidade pode ser usada com interruptor óptico, como 1*4 ou 1*8

2) Maior faixa de medição de temperatura com fibra óptica especial

Parâmetros

Indicador

Observação

Elétrica

Fonte de energia

CC +12 V/TERRA

Consumo de energia

<25W

Temperatura máxima

Mecânico

Dimensões

250*150*35 mm

Tipo Pigtail

62,5 μm MM/SM

Personalizado

Comunicação

Saída

RS485

Modbus

RJ45

UDP/TCP-IP

Interface

Temperatura de saída

Parâmetros

Mínimo

Máx.

Unidade

Temperatura de trabalho

-10 +50 °C

Temperatura de armazenamento

-40 +70 °C

Umidade relativa

5 90 %

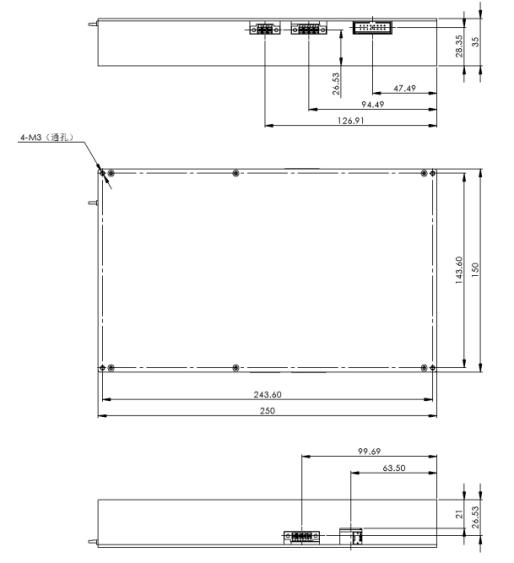

Mecânico

DTS Integrated Module
