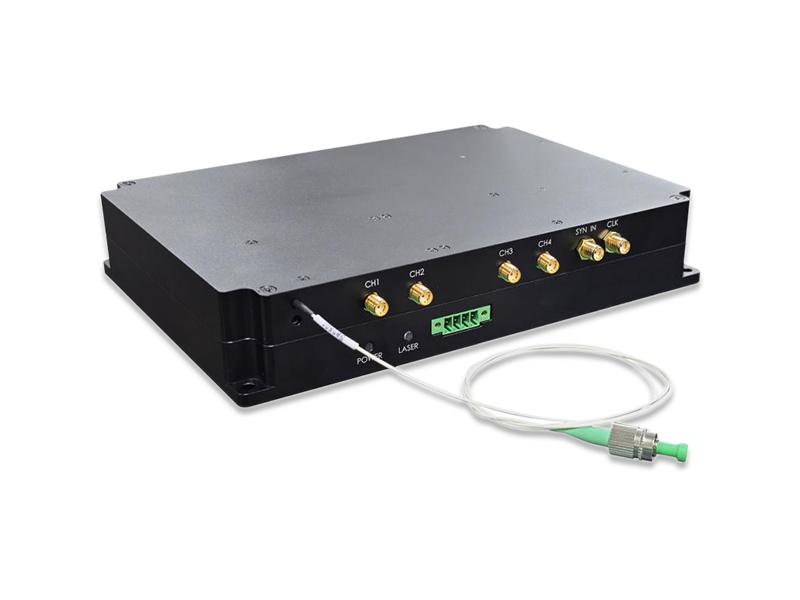

DAS Integrated Optical Module（Raman）
Módulo Óptico Integrado DAS (Raman)

Módulo Óptico Integrado DAS (Raman)

Características

  • Altamente integrado (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura de trabalho: -10~50℃
  • Alta confiabilidade e estabilidade
  • Modo de controle flexível
  • Canal único/duplo
Pergunte agora Download
  • Detalhes do produto

Módulo Óptico Integrado DAS

Detecção acústica de fibra distribuída (DAS), com base no princípio de OTDR de fase, usando uma única fibra óptica comum como transmissão, a luz espalhada por Rayleigh dentro da fibra para detectar, obter informações de fase e frequência, para atingir a detecção de som, vibração e outros sinais, amplamente utilizado em petróleo, gasodutos, segurança de perímetro, trânsito ferroviário de alta velocidade e outros campos.

Para a área de sensoriamento acústico distribuído por fibra óptica, a FIBERWDM lançou o módulo integrado DAS, que integra laser de largura de linha ultrafina de desenvolvimento próprio, largura de linha <3KHz, 80M_AOM, amplificador de pulso, amplificador Raman e fotodetector balanceado. O módulo é altamente integrado, compacto e altamente confiável.

Características

  • Altamente integrado (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura de trabalho: -10~50℃
  • Alta confiabilidade e estabilidade
  • Modo de controle flexível
  • Canal único/duplo

Aplicações

  • Oleodutos e Gasodutos
  • Segurança de perímetro
  • Transporte ferroviário de alta velocidade
  • Cabos de energia

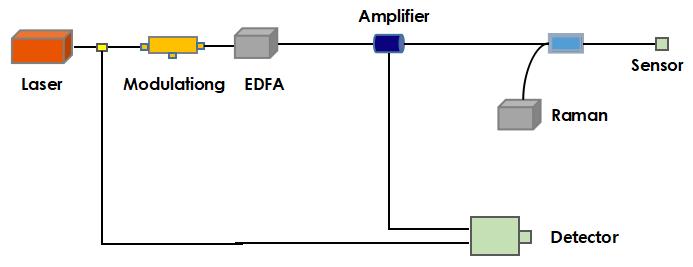

Caminho óptico

DAS optical module

Modelo do produto: FW-RA-DASXXX

Parâmetros

Mínimo

Tipo.

Máx.

Unidade

Distância de detecção

- 60 60 Quilômetros

Comprimento de onda central

-

1550.12

- nm

Largura de linha

- - 3

Khz

Largura de pulso

60 100 - ns

Taxa de repetição

- 2 20

KHz

Potência Óptica Raman

- - 26

dBm

Potência óptica de pulso de pico

- 23 30

dBm

Impedância de entrada

- 50 - Ohm

Frequência de mudança

- 80 -

MHz

Comprimento de onda

800~1700

nm

Ganho

60 mil

V/A

Modo de acoplamento

CA

-

Largura de banda

100

MHz

Modo de modulação

Externo

-

Nota: 1) Canal único e duplo podem ser selecionáveis; XXX: 399-canal único, 398-canal duplo

2) A relação sinal-ruído na cauda é de 4 dB

Parâmetros

Indicador

Observação

Elétrica

Fonte de energia

CC +12 V/TERRA

Consumo de energia

<36W

Temperatura máxima

Mecânico

Dimensões

208*150*38 mm

Tipo Pigtail

SMF

Comunicação

Conector

4 pinos

Nível

RS232

Interface

Ler e definir parâmetros

Parâmetro

Mínimo

Máx.

Unidade

Temperatura de trabalho

-10 +50 °C

Temperatura de armazenamento

-40 +85 °C

Umidade relacionada

5 95 %

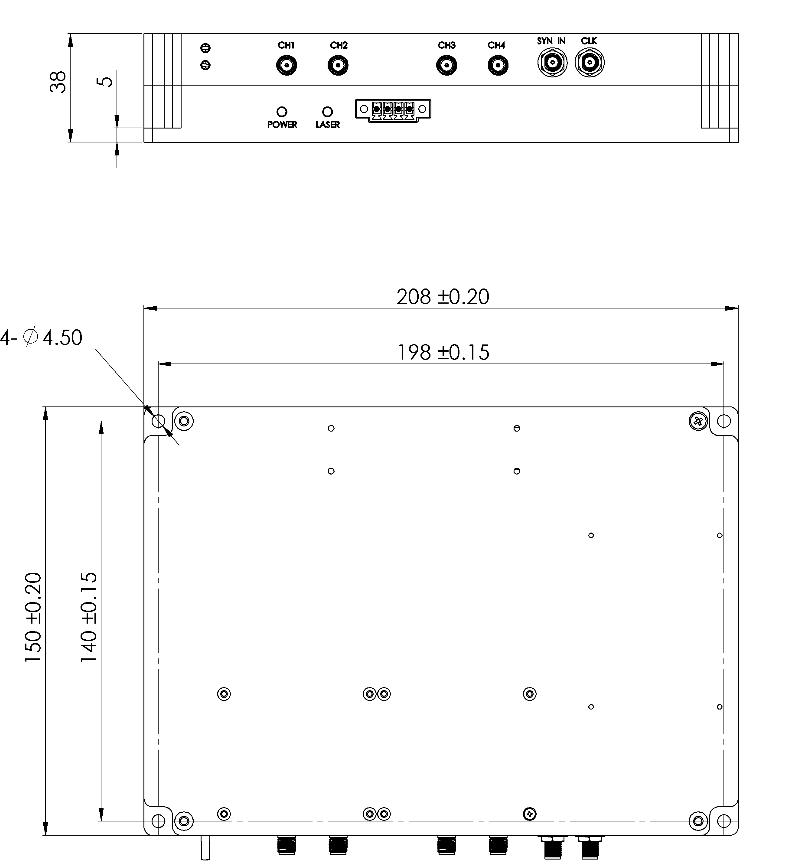

Dimensão Mecânica

DAS optical module

Para informações sobre pedidos e soluções personalizadas, entre em contato conosco: vendas@fiberwdm.com

Quer saber mais sobre este produto?

ENVIAR UM Mensagem
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Produtos relacionados
DAS Integrated Optical Module Módulo Óptico Integrado DAS
Detecção acústica de fibra distribuída (DAS), com base no princípio de OTDR de fase, usando uma única fibra óptica comum como transmissão, a luz espalhada por Rayleigh dentro da fibra para detectar, obter informações de fase e frequência, para atingir a detecção de som, vibração e outros sinais, amplamente utilizado em petróleo, gasodutos, segurança de perímetro, trânsito ferroviário de alta velocidade e outros campos. Para a área de sensoriamento acústico distribuído por fibra óptica, a FIBERWDM lançou o módulo integrado DAS, que integra um laser de largura de linha ultrafina de desenvolvimento próprio, com largura de linha
Ler mais
DTS Integrated Module Módulo Integrado DTS
Características DAQ integrado: temperatura de saída diretamente Distância de detecção: 25 km (SM), 15 km (MM), 5 km (alta precisão) Encurtar o ciclo de P&D do cliente
Ler mais
DVS Integrated Optical Module Módulo Óptico Integrado DVS
Características Altamente integrado (UNL, AOM, EDFA, Detector) Temperatura de trabalho: -15~55℃ Alta confiabilidade e estabilidade Modo de controle flexível Canal único/duplo
Ler mais
Atmospheric Coherent Detection LiDAR Pulsed Light Source Fonte de luz pulsada LiDAR de detecção atmosférica coerente
Características Alta energia de pulso: 300uJ Largura de pulso: 100~800 ns (ajustável) Parâmetros de pulso integrados, inicialização com um toque Alta integração, tamanho pequeno, leve
Ler mais
250MSps Dual-channel High-speed Data Acquisition Card Placa de aquisição de dados de alta velocidade de canal duplo de 250 MSps
A PCIe-6920 é uma placa de aquisição de dados de alta velocidade, PCIe x8, dual-channel, com resolução de 14 bits e taxa de amostragem de 250 MSps. Possui um chip FPGA de alto desempenho integrado, com amplo multiplicador e recursos de RAM. Ao adotar um cache de dados de alta capacidade e tecnologia de transmissão de dados de alta velocidade, suporta o upload de dados brutos em tempo real, com taxa de transmissão de até 2 GB/s. O driver possui boa compatibilidade e suporta diversas versões de 32/64 bits dos sistemas Windows 7, Windows 8, Windows 10, CentOS e Ubuntu.
Ler mais

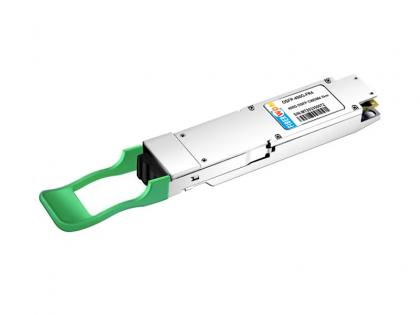

200Gb/s QSFP DD PSM8 10km Optical Transceiver Transceptor óptico QSFP DD PSM8 de 200 Gb/s com alcance de 10 km
