Fonte de luz pulsada LiDAR de detecção atmosférica coerente

Características

  • Alta energia de pulso: 300uJ
  • Largura de pulso: 100~800 ns (ajustável)
  • Parâmetros de pulso integrados, inicialização com um toque
  • Alta integração, tamanho pequeno, leve
  • Detalhes do produto

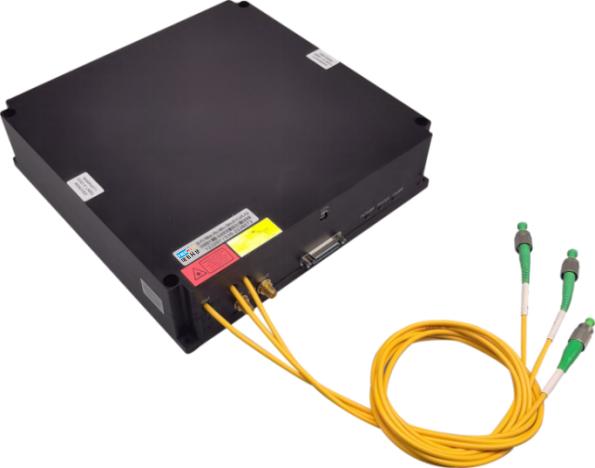

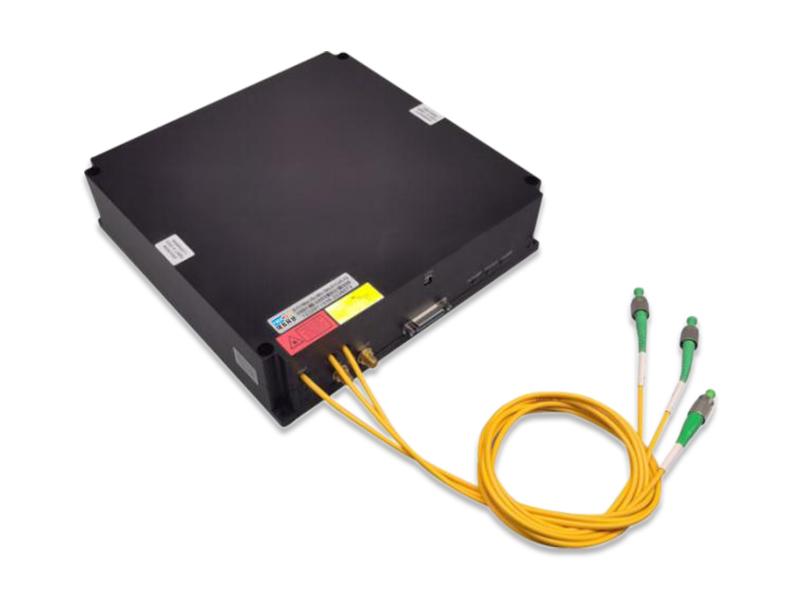

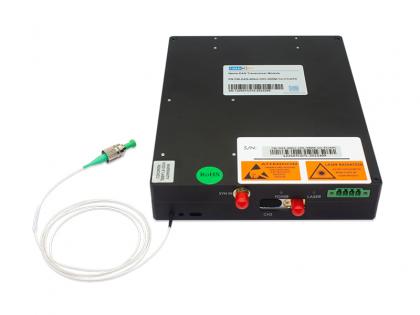

Fonte de luz pulsada LiDAR de detecção atmosférica coerente

O monitoramento atmosférico é de grande importância na segurança aeroespacial, na área ambiental, na meteorologia e na previsão do tempo. Com base no princípio do efeito Doppler, FIBRA WDM lançou um módulo integrado para melhorar a conveniência e a confiabilidade da construção do sistema.

A fonte de luz LIDAR de detecção coerente atmosférica de 300 uJ é baseada no design de estrutura MOPA, integrando um laser de largura de linha ultraestreita de desenvolvimento próprio. A largura de linha pode ser tão estreita quanto kHz. O AOM integrado com design de circuito exclusivo suprime efetivamente a distorção do sinal de pulso, otimiza o caminho óptico de amplificação de múltiplos estágios, suprime efetivamente a dispersão de Brillouin excitada e realiza uma saída de alta energia de pulso de 300 uJ.

Aplicações

  • Medição Doppler do Vento
  • Monitoramento Meteorológico
  • Monitoramento de poluentes atmosféricos
  • Monitoramento de Parques Eólicos de Aeroportos
High Pulse Energy LiDAR

Modelo: FW-LiDAR-PS-EXX-TY

Nível de potência

E01

E10

E30

/

Modo de trabalho

Pulso

Estado de Polarização

Totalmente PM

Comprimento de onda de trabalho (nm)

1550±2(ITU)

Largura de linha (KHz)

<200

<5

Saída

Frequência de deslocamento (MHz)

-160 80

Taxa de pulso desligado (dB)

≥100

Repetição (KHz)

Sincronização interna e externa

Largura de pulso padrão (ns)

250 200 600

Energia máxima de pulso único (uJ)

≥10

≥100

≥300

Potência óptica de pico (W)

≥50

≥500

Potência óptica média (W)

≥0,1 a 20 KHz

≥1@10KHz

≥3@10KH

Circulador

Interruptor óptico 1*4

Razão de extinção de polarização (dB)

≥18

Tipo de fibra de saída

PM1550

PLMA-GDF-25/300

Luz Intrínseca

Saída Espectral Intrínseca

0,9 a 1,5

≥1,5

Temperatura de trabalho (℃)

T2:-40~60

T1:-10~60 ; T2:-40~60

Temperatura de armazenamento (℃)

-40~85

Fonte de alimentação (V)

24

18~24

Sincronização externa

5,5 V ≥ Nível alto > 3 V, Nível baixo < 0,4 V, Largura de pulso (sinal elétrico) > 100 ns; Impedância correspondente 50 Ω ou alta impedância, Interface SMA

Dimensões (mm)

180*150*45

200*200*50

Consumo de energia (W)

≤25

≤65

≤100

Peso (kg)

≤1,2

≤2,2

Modelo: FW-LiDAR-PS-EXX-TY;

EXX: Energia de pulso único, por exemplo: E01: Saída de energia de pulso único 10uJ;

TY: Temperatura de trabalho, por exemplo: T1: -10~60℃; T2: -40~60℃

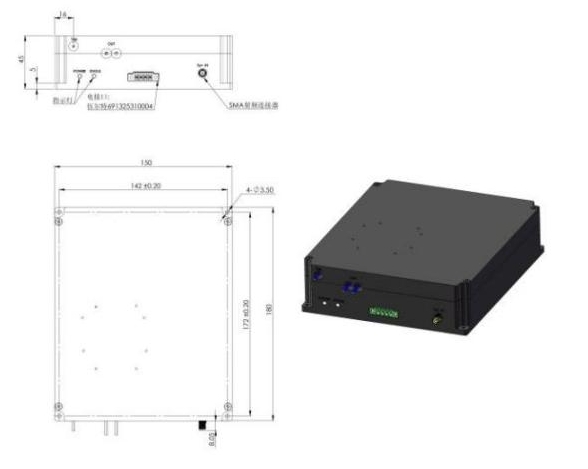

Dimensão: 180*150*45 mm

300μJ Pulsed Light Source

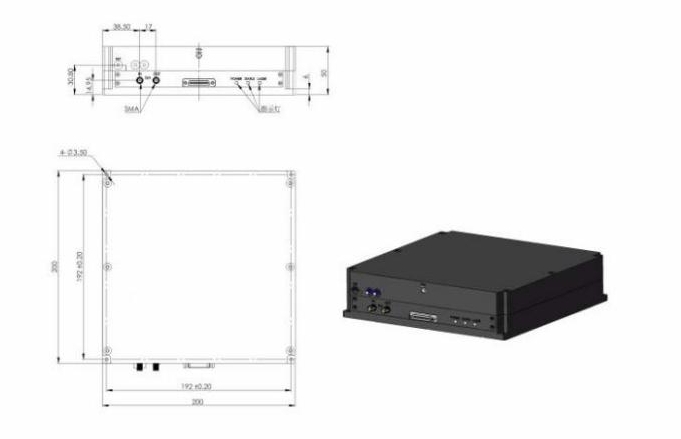

Dimensão: 200*200*50mm

LiDAR Pulsed Light Source

Para informações sobre pedidos e soluções personalizadas, entre em contato conosco: vendas@fiberwdm.com
