DVS Integrated Optical Module
Módulo Óptico Integrado DVS

Módulo Óptico Integrado DVS

Características

  • Altamente integrado (UNL, AOM, EDFA, Detector)
  • Temperatura de trabalho: -15~55℃
  • Alta confiabilidade e estabilidade
  • Modo de controle flexível
  • Canal único/duplo
Pergunte agora Download
  • Detalhes do produto

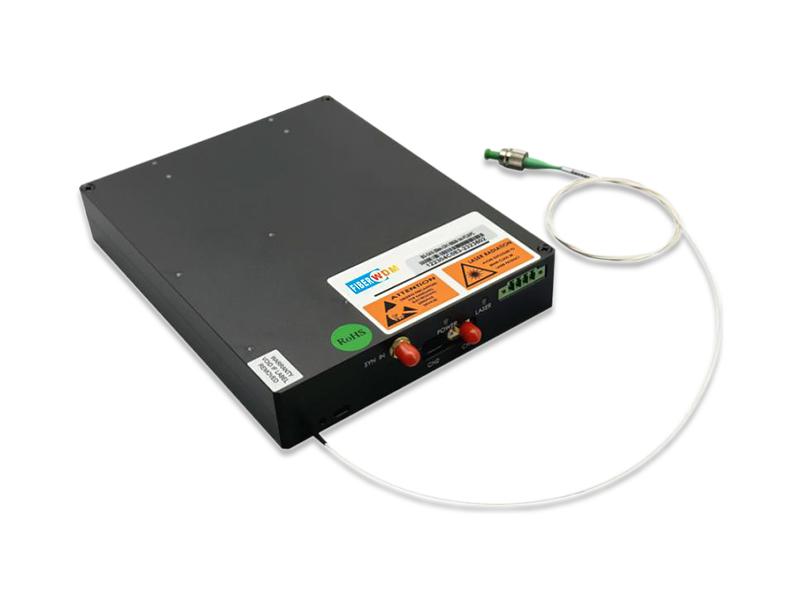

Módulo Óptico Integrado DVS

Detecção de vibração de fibra distribuída (DAS), com base no princípio de OTDR de fase, usando uma única fibra óptica comum como transmissão, a luz espalhada por Rayleigh dentro da fibra para detectar, obter informações de fase e intensidade, para conseguir a detecção de vibração e outros sinais, amplamente utilizada em oleodutos, gasodutos, segurança de perímetro, trânsito ferroviário de alta velocidade e outros campos.

Para o campo de detecção acústica de fibra óptica distribuída, FIBRA WDM lançou o módulo integrado DVS, que integra laser de largura de linha ultrafina de desenvolvimento próprio, largura de linha <3KHz, 80M_AOM, amplificador de pulso e detector de intensidade de coerência, para um SNR superior ao dos detectores comuns. O módulo é altamente integrado, com tamanho compacto e alta confiabilidade.

Características

  • Altamente integrado (UNL, AOM, EDFA, Detector)
  • Temperatura de trabalho: -15~55℃
  • Alta confiabilidade e estabilidade
  • Modo de controle flexível
  • Canal único/duplo

Aplicações

  • Oleodutos e Gasodutos
  • Segurança de perímetro
  • Transporte ferroviário de alta velocidade
  • Cabos de energia

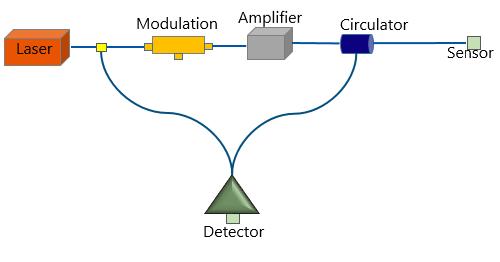

Caminho óptico

DVS Integrated Module

Especificação do produto

Modelo do produto: FW-DVSXXX

Parâmetros

Mínimo

Tipo.

Máx.

Unidade

Distância de detecção

- - 40 quilômetros

Comprimento de onda central

-

1550.12

- nm

Largura de linha

- - 3

Khz

Largura de pulso

60 100 - ns

Taxa de repetição

- 1 20

KHz

Potência óptica de pulso de pico

- 23 30

dBm

Tempo de subida/descida

- - 30 ns

Impedância de entrada

- 50 -

Ohm

Frequência de mudança

- 80 -

MHz

Comprimento de onda

800~1700

nm

Ganho

30 mil

V/A

Modo de acoplamento

CA

-

Largura de banda

100

MHz

Modo de modulação

Externo

-

Nota: 1) É possível selecionar canais simples e duplos; XXX: 366-canal único, 381-canal duplo

2）O driver AOM é integrado

Parâmetros

Indicador

Observação

Elétrica

Fonte de energia

CC +12 V/TERRA

Consumo de energia

<24W

Temperatura máxima

Mecânico

Dimensões

180*140*30 mm

Tipo Pigtail

SMF

Comunicação

Conector

4 pinos

Nível

RS232

Interface

Ler e definir parâmetros

Parâmetro

Mínimo

Máx.

Unidade

Temperatura de trabalho

-15 +55 °C

Temperatura de armazenamento

-20 +70 °C

Umidade relacionada

5 95 %

Para informações sobre pedidos e soluções personalizadas, entre em contato conosco : vendas@ fiberwdm.com
