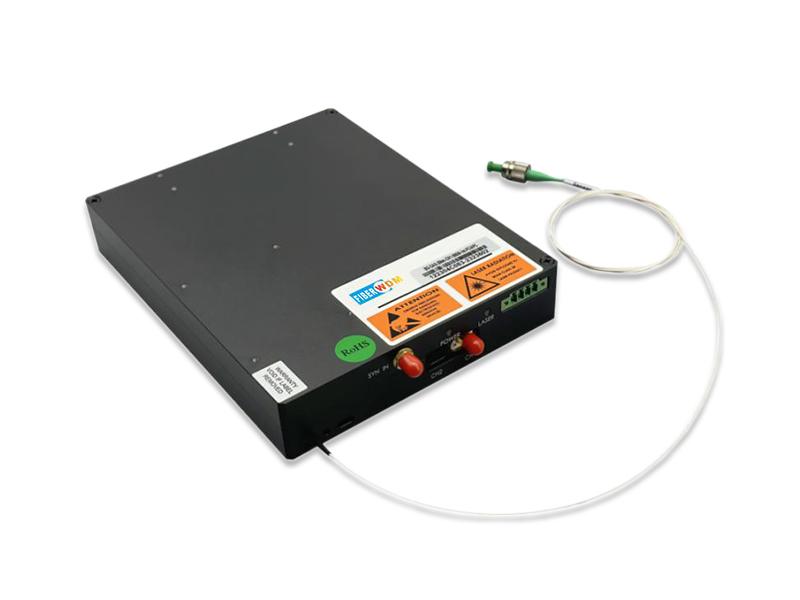

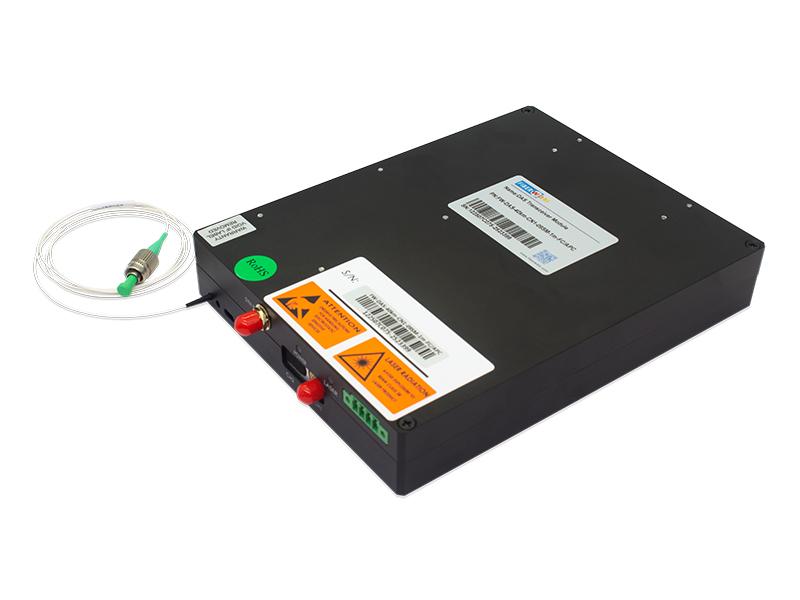

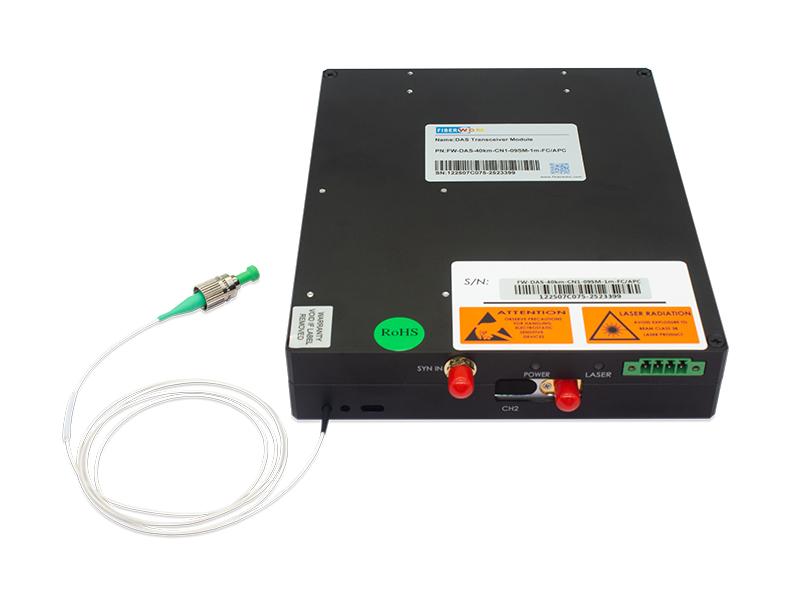

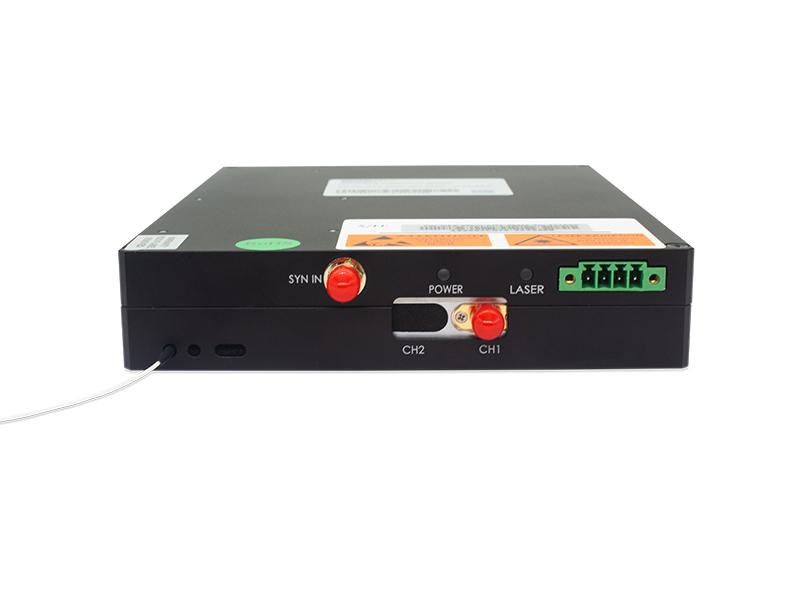

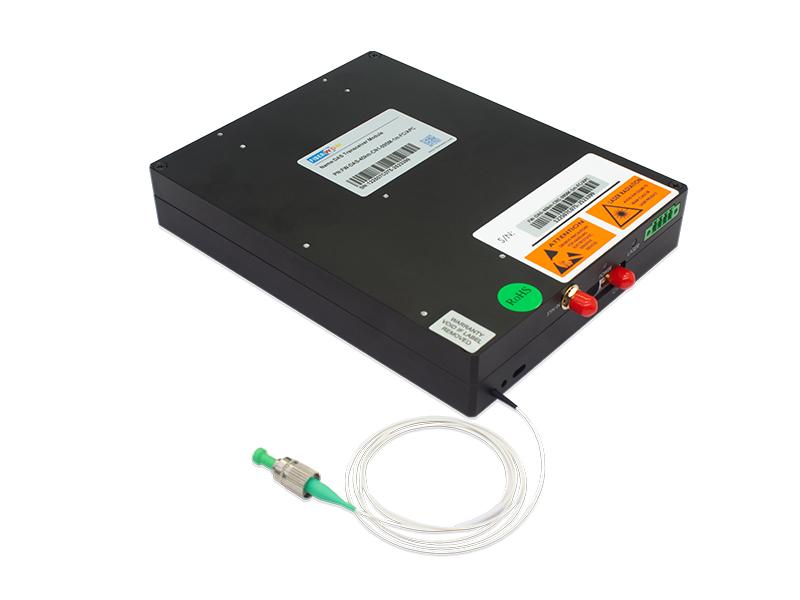

DAS Integrated Optical Module
Módulo Óptico Integrado DAS Módulo Óptico Integrado DAS Módulo Óptico Integrado DAS Módulo Óptico Integrado DAS Módulo Óptico Integrado DAS

Módulo Óptico Integrado DAS

Detecção acústica de fibra distribuída (DAS), com base no princípio de OTDR de fase, usando uma única fibra óptica comum como transmissão, a luz espalhada por Rayleigh dentro da fibra para detectar, obter informações de fase e frequência, para atingir a detecção de som, vibração e outros sinais, amplamente utilizado em petróleo, gasodutos, segurança de perímetro, trânsito ferroviário de alta velocidade e outros campos.

Para a área de sensoriamento acústico distribuído por fibra óptica, a FIBERWDM lançou o módulo integrado DAS, que integra um laser de largura de linha ultrafina de desenvolvimento próprio, com largura de linha <3KHz, 80M_AOM, amplificador de pulso e fotodetector balanceado. O módulo é altamente integrado, compacto e altamente confiável.

Pergunte agora Download
  • Detalhes do produto

Módulo Óptico Integrado DAS

Características

  • Altamente integrado (UNL, AOM, EDFA, BPD)
  • Temperatura de trabalho: -15~55℃
  • Alta confiabilidade e estabilidade
  • Modo de controle flexível
  • Canal único/duplo

Aplicações

  • Oleodutos e Gasodutos
  • Segurança de perímetro
  • Transporte ferroviário de alta velocidade
  • Cabos de energia

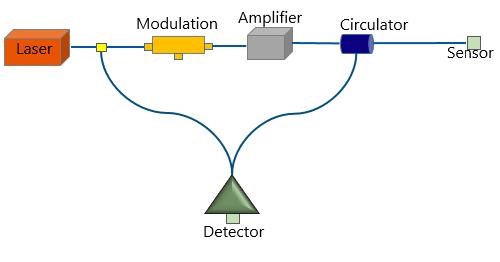

Caminho óptico

DAS optical module

Especificação do produto

Modelo do produto: FW-DASXXX

Parâmetros

Mínimo

Tipo.

Máx.

Unidade

Distância de detecção

- 20 40 quilômetros

Comprimento de onda central

-

1550.12

nm

Largura de linha

- - 3

Khz

Largura de pulso

60 100 -- ns

Taxa de repetição

- 2 20

KHz

Potência óptica de pulso de pico

- 23 30

dBm

Impedância de entrada

- 50 -

Ohm

Frequência de mudança

- 80 -

MHz

Comprimento de onda

800~1700

nm

Ganho

30 mil

V/A

Modo de acoplamento

CA

-

Largura de banda

100

MHz

Modo de modulação

Externo

-

Nota: 1) É possível selecionar canais simples e duplos; XXX: 348-canal simples, 349-canal duplo

2) A relação sinal-ruído na cauda é de 4 dB

P aramômetros Indicador Observação

Elétrica

Fonte de energia

CC +12 V/TERRA

Consumo de energia

<24W

Temperatura máxima

Mecânico

Dimensões

180*140*30 mm

Tipo Pigtail

SMF

Comunicação

Conector

4 pinos

Nível

RS232

Interface

Ler e definir parâmetros

Parâmetro

Mínimo

Máx.

Unidade

Temperatura de trabalho

-15

+55 °C

Temperatura de armazenamento

-20

+70

°C

Umidade relacionada

5

95

%

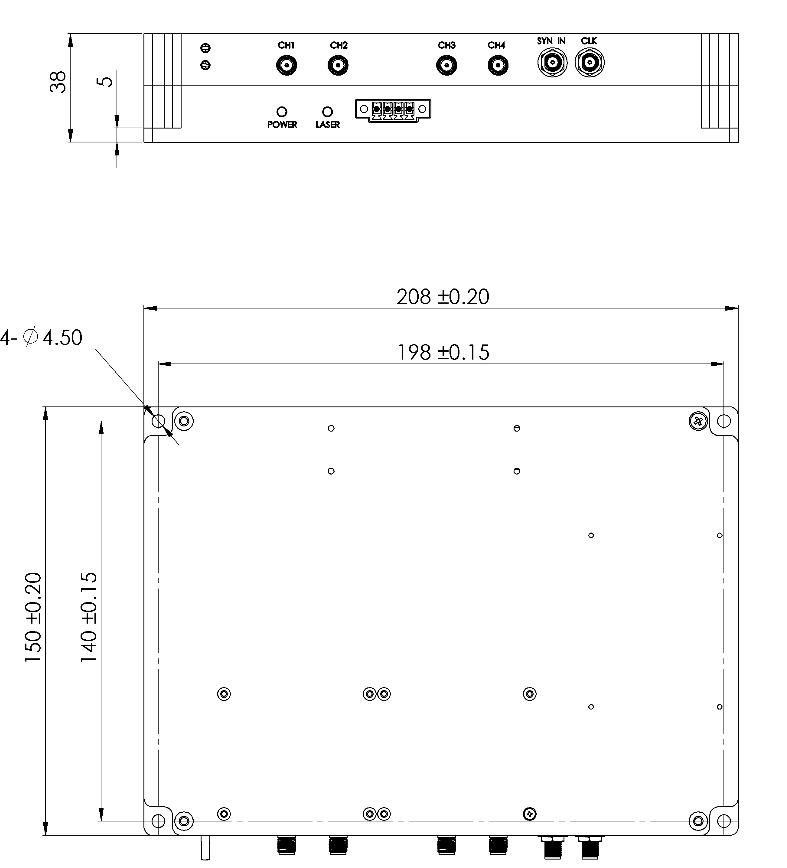

Dimensão Mecânica

DAS optical module

Para informações sobre pedidos e soluções personalizadas, entre em contato conosco: sales@fiberwdm.com
