Os amplificadores da série RD-XG3-POA suportam amplificação de potência óptica para enlaces GPON, XGPON e XGSPON, compatíveis com os três protocolos. Eles amplificam diretamente os sinais ópticos de upstream e downstream sem conversão fotoelétrica, estendendo de forma eficaz a distância de transmissão e ampliando o número de assinantes acessíveis na rede.
O dispositivo pode ser implantado em formato de caixa de mesa, e suportes opcionais para montagem em rack estão disponíveis para instalação em racks de 19 polegadas ou 21 polegadas.

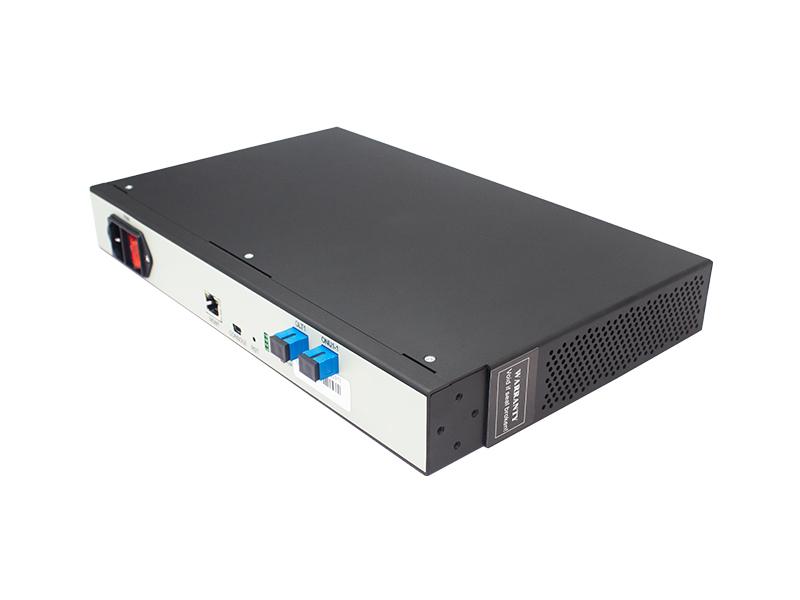

Amplificador óptico GPON/XGPON/XGSPON
RD-XG3-POA
Os amplificadores da série RD-XG3-POA suportam amplificação de potência óptica para links GPON, XGPON e XGSPON, compatíveis com os três protocolos. Eles amplificam diretamente sinais ópticos de upstream e downstream sem conversão fotoelétrica, estendendo efetivamente a distância de transmissão e expandindo o número de assinantes acessíveis na rede.
O dispositivo pode ser implantado em formato de caixa de mesa, e suportes opcionais de montagem em rack estão disponíveis para instalação em racks de 19 polegadas ou 21 polegadas.
| Desempenho de transmissão | |
| Protocolos suportados |
GPON (ITU-T G.984) XGPON (ITU-T G.987) XGSPON (ITU-T G.9807) |
| Taxa upstream / tipo de sinal / comprimento de onda |
GPON: modo burst 1,25G, comprimento de onda central 1310nm XGPON: modo burst 2,5G, comprimento de onda central 1270nm XGSPON: modo burst 10G, comprimento de onda central 1270nm |
| Taxa downstream / tipo de sinal / comprimento de onda |
GPON: 2,5G modo contínuo, comprimento de onda central 1490nm XGPON: 10G modo contínuo, comprimento de onda central 1577nm XGSPON: 10G modo contínuo, comprimento de onda central 1577nm |
| Topologia de rede |
Suporta amplificação independente ou expansão de link para cada canal upstream e downstream. Permite amplificação de retransmissão em qualquer posição dentro da rede. Suporta cascata de múltiplos dispositivos. Facilita a expansão da capacidade da rede. |
| Compatibilidade |
Compatível com dispositivos OLT e ONU de vários fabricantes Transmissão transparente de todos os serviços |
| Proteção de bypass em caso de falha de energia (opcional) | Mantém o enlace óptico físico original em caso de falha de energia |
| Parâmetros da interface óptica | |
| Potência óptica de entrada downstream |
GPON: -24 dBm; (comprimento de onda central 1490nm) XGPON: -24 dBm; (comprimento de onda central 1577nm) XGSPON: -24 dBm; (comprimento de onda central 1577nm) |
| Potência óptica de entrada upstream |
GPON: -24 dBm; (comprimento de onda central 1310nm) XGPON: -24 dBm; (comprimento de onda central 1270nm) XGSPON：-24 dBm；（Comprimento de onda central 1270nm） |
| Ambiente de operação | |
| Fonte de alimentação | AC 220V/110V/230V ou DC 48V |
| Consumo de energia | |
| Dimensões | 330mm*204mm*43.6mm |
| Peso | |
| Temperatura de operação | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+85℃ |
Design 1-entrada 1-saída para amplificação direta de potência óptica; a proteção de bypass em caso de desligamento é opcional.

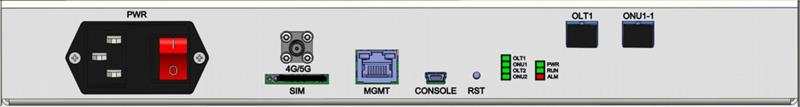

Figura 3 Diagrama de painel de canal único

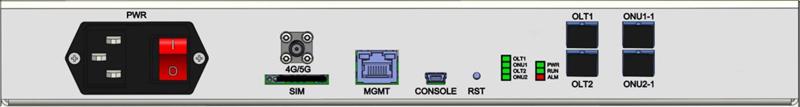

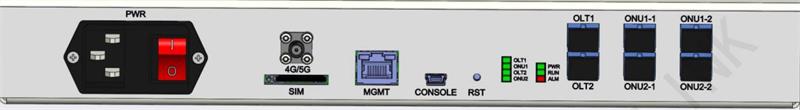

Figura 4 Diagrama de painel de canal duplo
Design 1-entrada 2-saída para expandir o link óptico original.

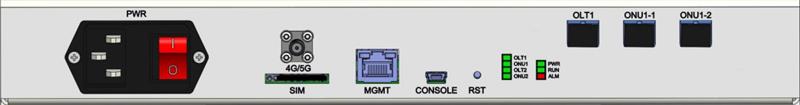

Figura 5 Diagrama de painel de canal único
Figura 6 Diagrama de painel de canal duplo
| Modelo | Descrição |
| Configuração 1: Canal único | Amplificador PON de canal único, função opcional de proteção de bypass em caso de desligamento |
| Canal duplo | Amplificador PON de canal duplo, função opcional de proteção de bypass em caso de desligamento |
| Configuração 2: Canal únicoonfiguration 2: Canal único | Amplificador PON de canal único com capacidade de expansão de link 1-entrada 2-saída |
| Canal duplo | Amplificador PON de canal duplo, cada canal suporta expansão de link 1-entrada 2-saída |
| Modelo | Descrição |
| RD-XG3-POA-SA | Amplificador PON de canal único, amplificação de potência óptica 1-entrada 1-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
| RD-XG3-POA-DA | Amplificador PON de canal duplo, cada canal suporta amplificação de potência óptica 1-entrada 1-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
| RD-XG3-POA-SA-B | Amplificador PON de canal único, amplificação de potência óptica 1-entrada 1-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
| RD-XG3-POA-DA-B | Amplificador PON de canal duplo, cada canal suporta amplificação de potência óptica 1-entrada 1-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
| RD-XG3-POA-SE | Amplificador PON de canal único, expansão de link 1-entrada 2-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
| RD-XG3-POA-DE | Amplificador PON de canal duplo, cada canal suporta expansão de link 1-entrada 2-saída, comprimento de onda 1270nm/1577nm, fonte de alimentação AC/DC, consumo de energia |
