O módulo incorpora um sinal óptico de canal único, com comprimento de onda central de 1310 nm, operando a uma taxa de dados de 50 Gbaud. A interface elétrica é compatível com IEEE 802.3cd e QSFP28 MSA nas direções de transmissão e recepção, e a interface óptica é compatível com IEEE 802.3cd e 100 G Lambda MSA com um conector LC Duplex.

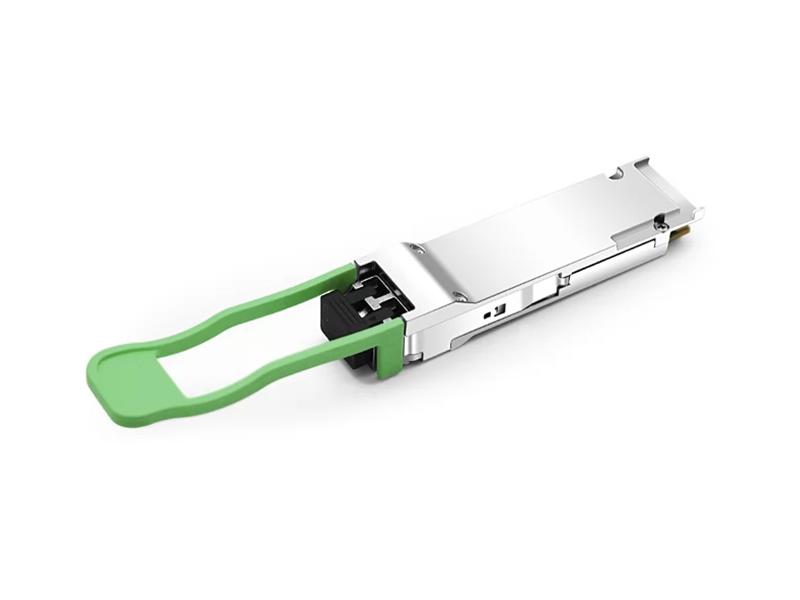

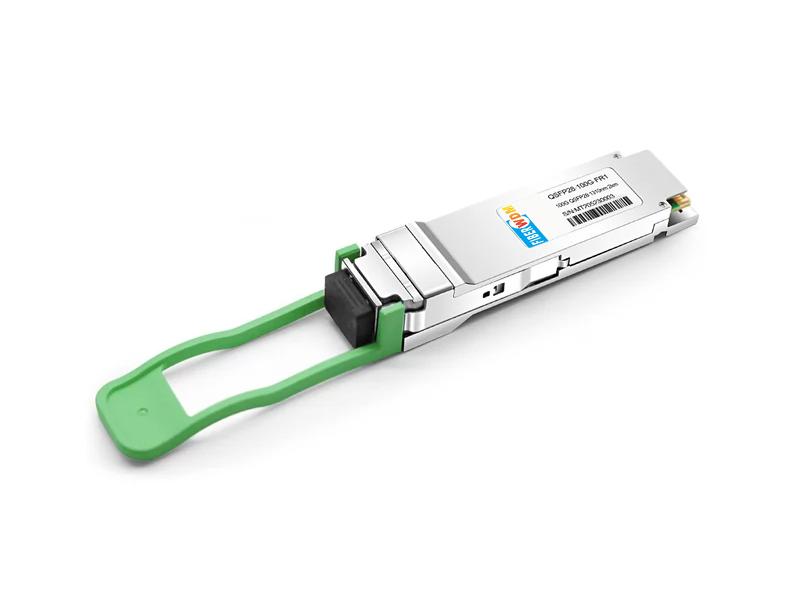

QSFP28-100G-FR1 Transceptor óptico 100G QSFP28 Lambda FR simples 1310 nm LC SMF de 2 km com FEC DDM
Fator de forma | QSFP28 | Taxa máxima de dados | Lambda único de 100 Gbps |
Comprimento de onda | 1310 nm | Distância Máxima | 2 km |
Conector | Duplex LC | Tipo de transmissor | EML |
Tipo de cabo | SMF | Tipo de receptor | ALFINETE |
Potência TX | -2,4~+4,0dBm | Sensibilidade do receptor | < -4,5 dBm |
Suporte DDM | SIM | Suporte FEC | SIM |
Protocolos | 100G Lambda MSA 100G-FR, 100G Ethernet | Temperatura de operação | 0 a 70°C (32 a 158°F) |
Características do produto
Aplicações
Diagrama funcional do transceptor
É importante ressaltar que a operação acima de qualquer classificação máxima absoluta individual pode causar danos permanentes a este módulo.
Parâmetro |
Símbolo |
Mínimo |
Máx. |
Unidades |
Temperatura de armazenamento |
TS |
-40 | 85 |
graus Celsius |
Temperatura da caixa de operação |
PRINCIPAL |
0 | 70 |
graus Celsius |
Tensão de alimentação |
VCC |
-0,5 |
3.6 |
V |
Umidade relativa (sem condensação) |
RH |
0 | 85 |
% |
Limiar de dano, cada faixa |
THd |
5.5 |
dBm |
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máx. |
Unidades |
Notas |
Temperatura da caixa de operação |
PRINCIPAL |
0 |
70 |
graus Celsius |
||
Tensão de alimentação |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
Taxa de dados elétricos, cada faixa (NRZ) |
25.78125 |
Gb/s |
||||
Taxa de dados ópticos (PAM4) |
53.125 |
GBd |
||||
Precisão da taxa de dados |
-100 |
100 |
ppm | |||
Taxa de erro de bits pré-FEC |
2,4x10 -4 |
|||||
Taxa de erro de bits pós-FEC |
1x10 -12 |
1 | ||||
Tensão de entrada de controle alta |
2 |
Vcc |
V | |||
Tensão de entrada de controle baixa |
0 | 0,8 | V | |||
Distância do link com G.652 |
D |
0,002 |
2 | quilômetros | 2 |
Observações:
1. O recurso FEC está incorporado no módulo.
2. O FEC precisa ser ativado para suportar a distância máxima de transação.

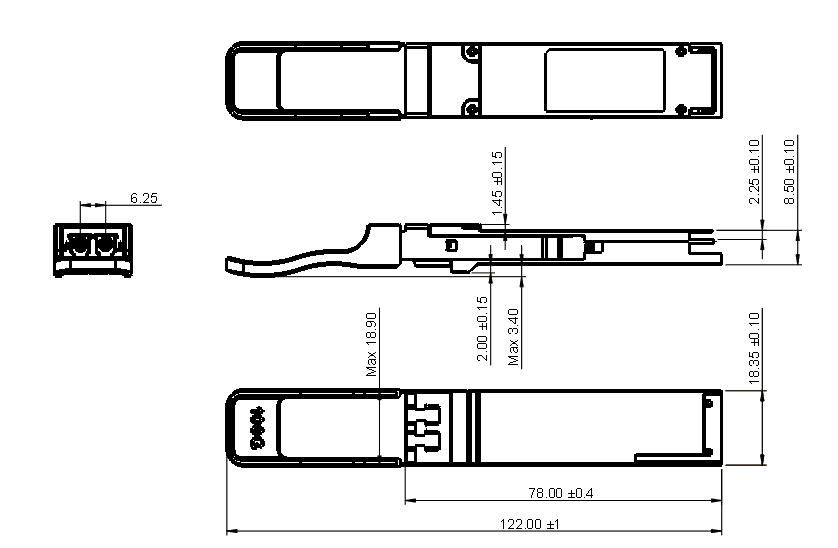

Conector compatível com MSA
As seguintes características de diagnóstico digital são definidas em condições normais de operação, a menos que especificado de outra forma.
Parâmetro |
Símbolo |
Mínimo |
Máx. |
Unidades |
Notas |
Erro absoluto do monitor de temperatura |
DMI_Temp |
-3 |
3 |
graus Celsius |
Acima da faixa de temperatura operacional |
Erro absoluto do monitor de tensão de alimentação |
DMI _VCC |
-0,1 |
0,1 |
V |
Em toda a faixa operacional |
Erro absoluto do monitor de potência RX do canal |
DMI_RX_Ch |
-2 |
2 |
dB |
1 |
Monitor de corrente de polarização de canal |
DMI_Ibias_Ch |
-10% |
10% |
mA |
|
Erro absoluto do monitor de energia do canal TX |
DMI_TX_Ch |
-2 |
2 |
dB |
1 |
Observações:
1. Devido à precisão de medição de diferentes fibras monomodo, pode haver uma flutuação adicional de +/- 1 dB ou uma precisão total de +/- 3 dB.
Número da peça |
Descrição do produto |
QSFP28-100G-FR1 |
100 Gbps QSFP28 FR Lambda único, 1310 nm, conector LC, 2 km, 0 °C ~ +70 °C, com DDM |
