Transceptor LC 100G QSFP28 O-Band DWDM 25KM SM

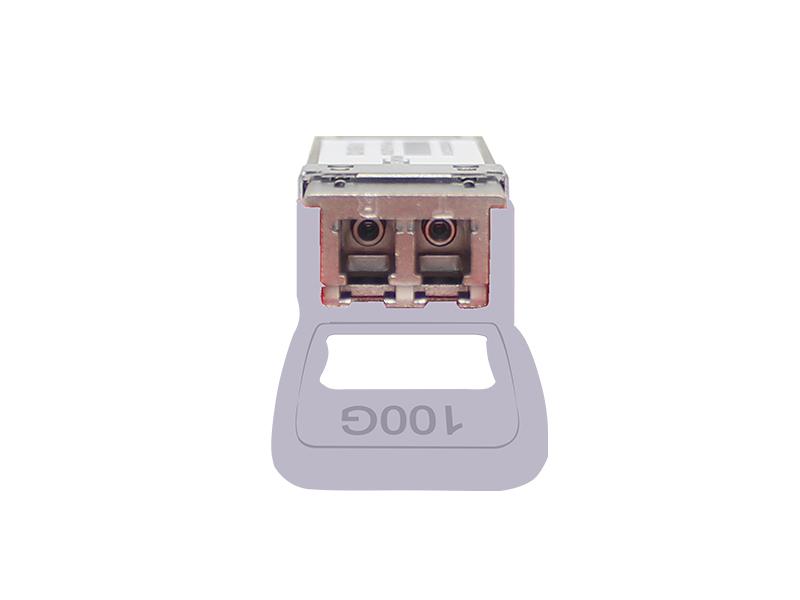

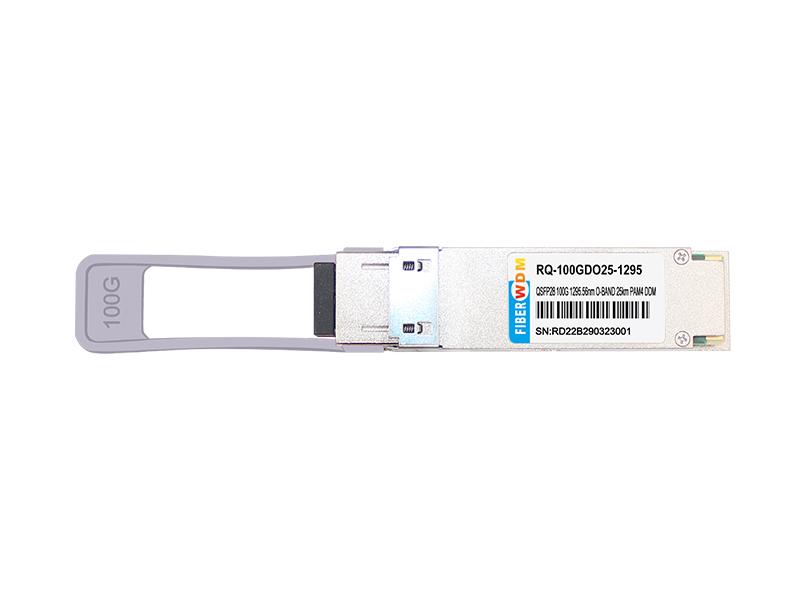

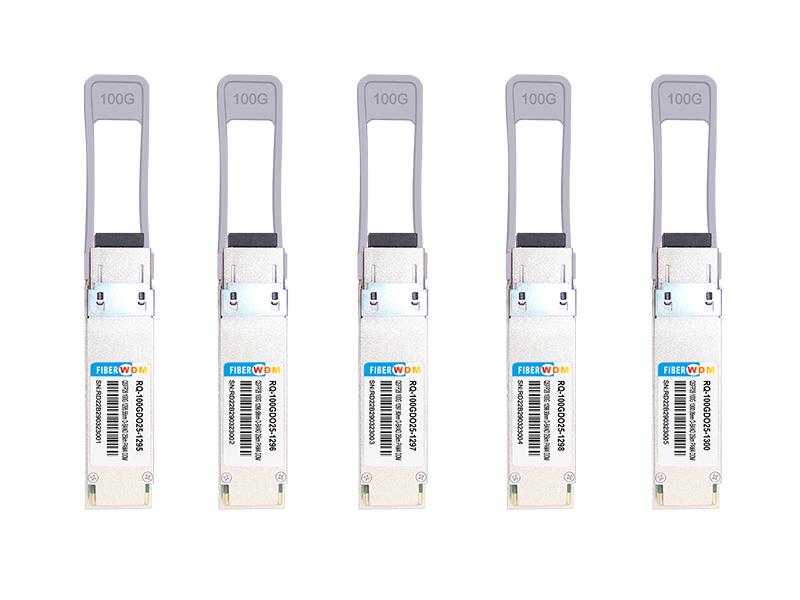

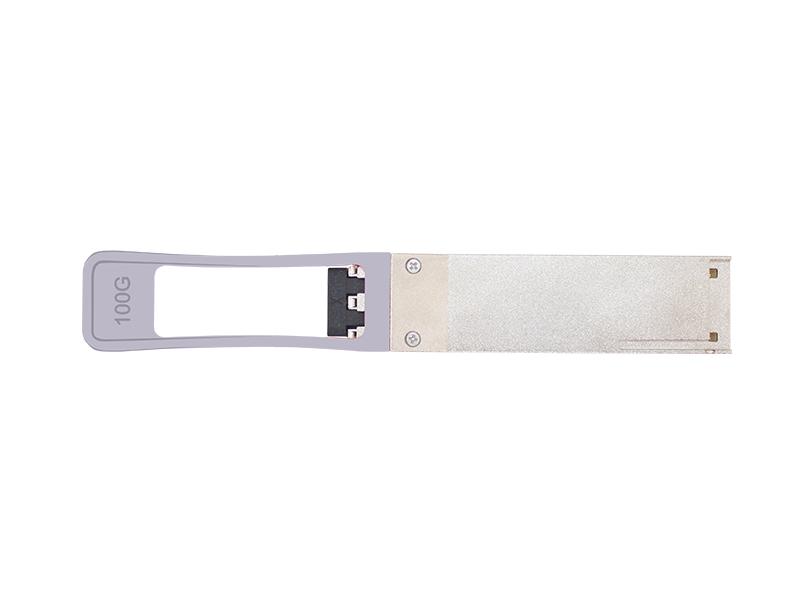

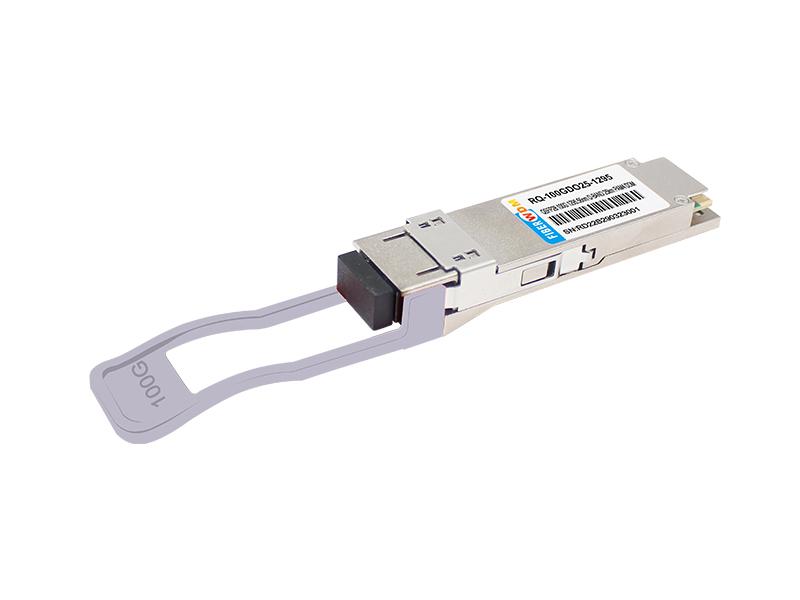

Transceptor LC SM 100G QSFP28 O-Band DWDM 25KM Série RQ-100GDO25-XXXX

Características

• Suporta 100 Gbps
• DWDM de banda O com espaçamento de canal de 200 GHz
• Alinhado à grade LAN-WDM de espaçamento de 800 GHz
• Fonte de alimentação única de 3,3 V
• Dissipação de energia < 5,5 W
• Até 25 km sobre SMF com PFEC integrado
• Compatível com QSFP28 MSA
• Compatível com SFF-8636 Rev 2.10a
• Interface elétrica 4x25G
• Conector Duplex LC
• Faixa de temperatura da caixa comercial de 0°C a 70°C
• Interface 2C com monitoramento de diagnóstico digital integrado
• Certificação de segurança: TUV/UL/FDA*1
• Em conformidade com RoHS

Aplicações

• Transmissões de múltiplos canais 100GbE usando comprimentos de onda DWDM de banda O

Informações para pedidos

*1: Para obter as informações mais recentes sobre certificação, consulte o FIBERWDM.

*2: XXXX refere-se à faixa de comprimento de onda DWDM de banda O, conforme especificado pelo MSA CW-WDM. Consulte a tabela a seguir para obter informações detalhadas sobre o comprimento de onda central.

*3: Sobre G.652 SMF.

XXX-Channel refere-se à tabela a seguir

Transmissor

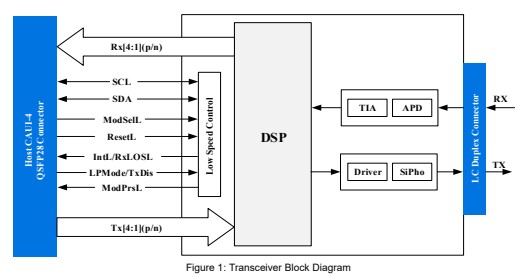

Conforme mostrado na Figura 1, o caminho do transmissor do transceptor contém uma entrada elétrica CAUI-4 de 4x25 Gbps, um multiplexador elétrico integrado, um driver SiPho, um monitor de diagnóstico, um controle e polarização para o modulador MZ e uma fonte de laser monomodo. O multiplexador elétrico integrado converte 4 canais de dados de entrada elétrica de 25 Gbps (NRZ) em 1 canal de sinal óptico de 100 Gbps (PAM4).

Receptor

Conforme mostrado na Figura 1, o caminho do receptor do transceptor contém um APD, um amplificador de transimpedância (TIA), um desmultiplexador integrado e um bloco de saída elétrica de 4x25 Gbps compatível com CAUI-4. O desmultiplexador integrado converte 1 canal de sinal óptico de 100 Gbps (PAM4) em 4 canais de dados de saída elétrica de 25 Gbps (NRZ).

Interface de sinal elétrico de alta velocidade

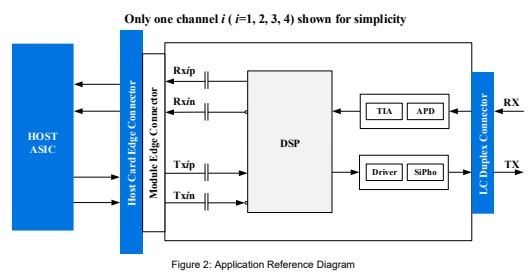

A interface entre o módulo QSFP28 e o ASIC host é mostrada na Figura 2. As linhas de sinal de alta velocidade são acopladas internamente em CA e as entradas elétricas são terminadas internamente com diferencial de 100 Ohms. Todos os canais elétricos do transmissor e do receptor estão em conformidade com a especificação CAUI-4, conforme IEEE 802.3cd.

Interface de sinal de controle

O módulo possui os seguintes sinais de baixa velocidade para controle e status: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Além disso, há uma interface serial de dois fios padrão da indústria, dimensionada para LVTTL de 3,3 V. A definição da interface do sinal de controle e os registradores da memória da interface serial são detalhados na seção Interface de Controle e Mapa de Memória.

Manuseio e Limpeza

A exposição a surtos de corrente e eventos de sobretensão pode causar danos imediatos ao módulo transceptor. Observe as precauções para a operação normal de equipamentos sensíveis a descargas eletrostáticas e tome cuidado para restringir a exposição às condições definidas nas classificações máximas absolutas.

Os conectores ópticos ficarão expostos enquanto o plugue da porta não estiver inserido, portanto, preste sempre atenção à proteção. Cada módulo é equipado com um plugue de proteção para proteger as portas ópticas. O plugue de proteção deve estar sempre no lugar quando a fibra óptica não estiver inserida. Antes de inserir a fibra óptica, recomenda-se limpar a extremidade do conector de fibra óptica para evitar contaminação da porta óptica do módulo devido à sujeira do conector. Em caso de contaminação, utilize métodos padrão de limpeza de portas LC.

Classificações máximas absolutas

Exceder a tabela de classificações máximas absolutas pode causar danos permanentes ao dispositivo. Esta é apenas uma classificação enfatizada e não envolve a operação funcional do dispositivo que exceda as especificações desta especificação técnica sob estas ou outras condições. A operação prolongada sob as classificações máximas absolutas afetará a confiabilidade do dispositivo.

Condições operacionais recomendadas*4

Para operações além das condições operacionais recomendadas, as características ópticas e elétricas não são definidas, a confiabilidade não é implícita e tais operações por um longo período podem danificar o módulo.

*4: As especificações da fonte de alimentação, corrente instantânea, sustentada e de estado estável estão em conformidade com a classificação de potência QSFP28 MSA.

*5: A posição da medição da temperatura do gabinete é mostrada na Figura 9.

*6: O ruído da fonte de alimentação é definido como a amplitude de ruído pico a pico na faixa de frequência no lado da fonte de alimentação do host do filtro de fonte de alimentação recomendado, com o módulo e o filtro recomendado instalados. Os níveis de tensão, incluindo o ruído pico a pico, são limitados à faixa operacional recomendada da fonte de alimentação associada. Consulte a Figura 7 para obter o filtro de fonte de alimentação recomendado.

Características Elétricas Gerais

Salvo indicação em contrário, as seguintes características são definidas sob condições operacionais recomendadas.

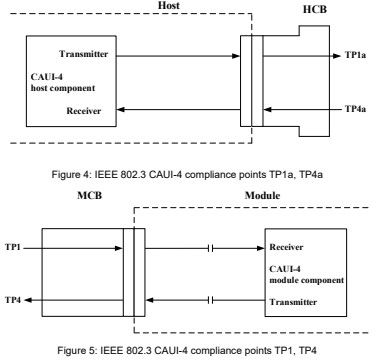

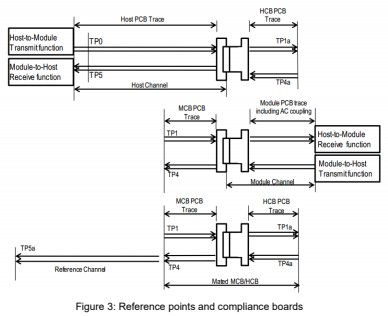

Pontos de referência

Observação: padrões individuais podem especificar pontos de referência exclusivos.

Características de entrada elétrica de alta velocidade

Salvo indicação em contrário, as seguintes características são definidas sob condições operacionais recomendadas.

Características de saída elétrica de alta velocidade

Salvo indicação em contrário, as seguintes características são definidas sob condições operacionais recomendadas.

*7: Vcm é gerado pelo host. A especificação inclui efeitos da tensão de deslocamento do aterramento.

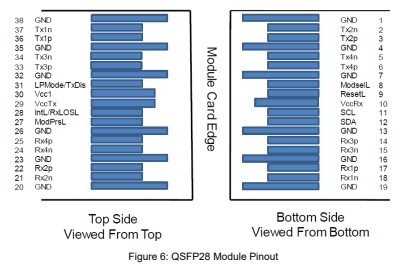

Layout do bloco elétrico do transceptor QSFP28

Descrição do pacote

O módulo foi projetado para atender ao esboço do pacote definido na especificação QSFP28 MSA. Consulte o esboço do pacote para obter detalhes.

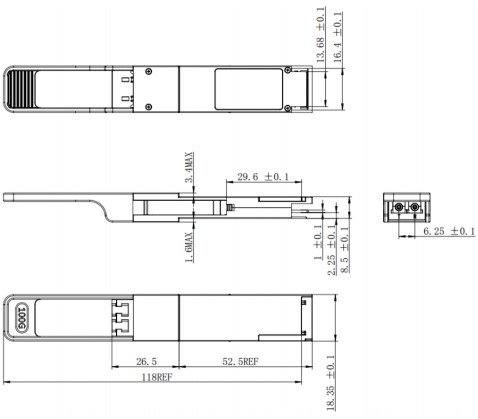

Figura 8: Esboço do pacote mecânico (todas as dimensões em mm)

*Este desenho 2D é apenas para referência, consulte a FIBERWDM antes de fazer o pedido.

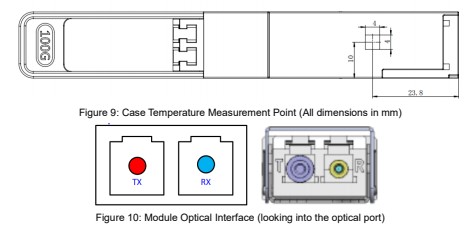

A imagem abaixo mostra a localização do ponto mais quente para medição da temperatura da caixa do módulo. Além disso, a temperatura dos monitores de diagnóstico digital (DDM) também é calibrada para este ponto.

Especificações elétricas da interface de controle
