Refletor FBG de 1650 nm SC/APC

O refletor de grade de Bragg em fibra óptica (refletor FBG) é um refletor de banda específica de baixo custo, montado na unidade de rede óptica (ONU). Ele pode refletir pulsos de luz (1650 ± 5 nm) provenientes do OTDR no terminal da linha de fibra (OLT) com quase 100% de eficiência, enquanto as bandas de operação da rede óptica passiva (PON) são transmitidas normalmente. O OTDR pode determinar se a linha de fibra está funcionando corretamente, detectando o sinal refletido pelo refletor de grade de Bragg. Quando o sinal refletido é menor que o valor normal, a perda na linha é muito grande; quando o valor da reflexão é 0, a linha de fibra óptica está rompida. Portanto, podemos realizar a manutenção da linha de fibra em tempo real por meio do monitoramento contínuo da mesma.

  • Detalhes do produto

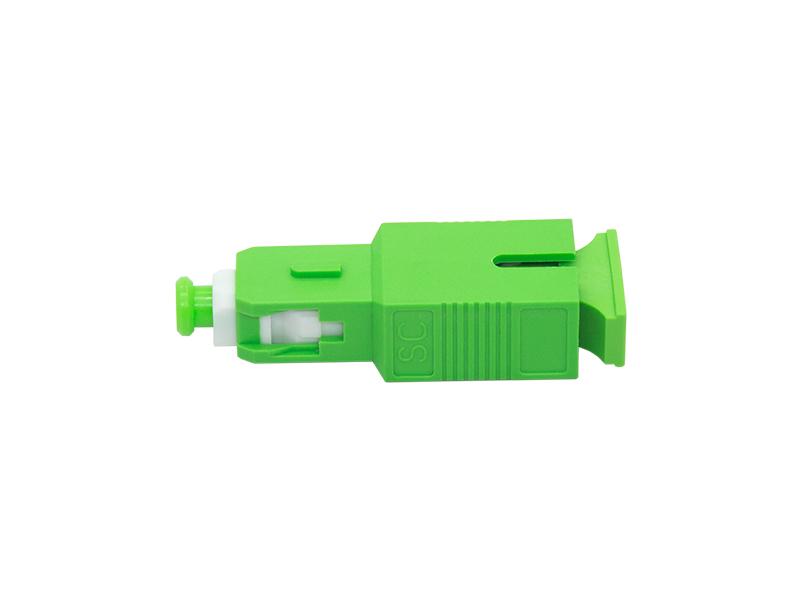

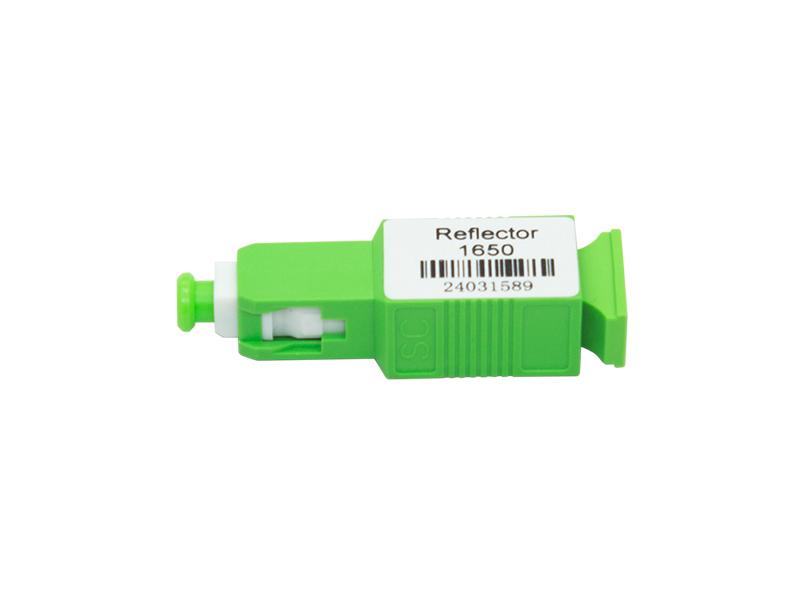

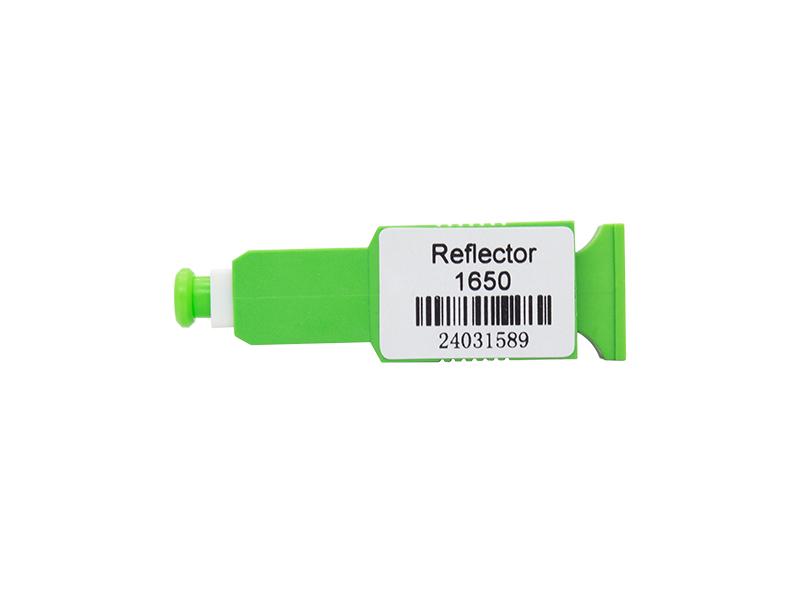

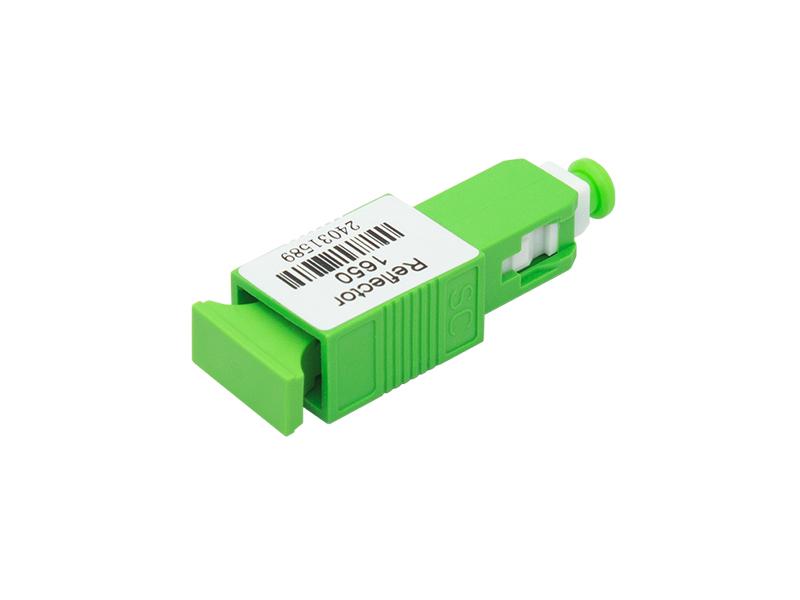

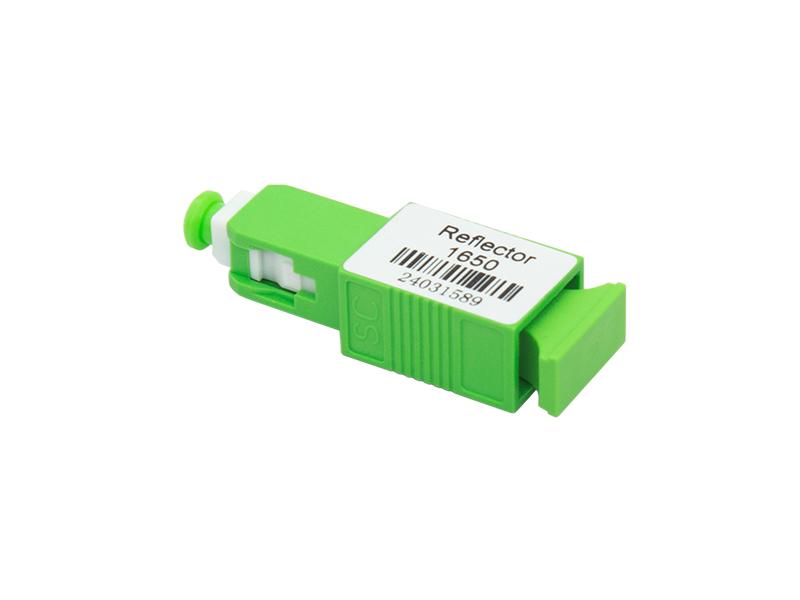

Refletor FBG de 1650 nm SC/APC

Characteristics

  • High stability and reliability
  • Remote real-time detection
  • Low insertion loss
  • Easy connection for adapter structure
  • Compliant with Telcordia GR-326-CORE, Telcordia GR-1221-CORE
  • Compliant with RoHS

Application

Detection and maintenance of Passive Optical Network lines (applied to FTTx).

1650nm FBG Reflector SC/APC

Optical parameter

item parameter specification unit Remarks
1

wavelength range

Pass band 1260~ 1625 nm
Reflect band 1644.5~ 1655.5 nm
2 Pass band IL ≤1.4 dB @1260~ 1360
≤1.4 dB @1460~ 1600
≤3.4 dB @1600~ 1625
ORL >35 dB @1260~ 1580
>30 dB @1580~ 1620
>20 dB @1620~ 1625
3 Reflect band IL >21 dB @1644.5~ 1655. 5
ORL ≤1.0 dB @1644.5~ 1655. 5
4 PDL ≤0.4 dB @1260~ 1600
5 Ripple ≤0.6 dB @1644.5~ 1655. 5
6 TDL ≤0.5 dB @1260~ 1600
7 Max Optical Power Handling 27 dB
8 Plug Times >500 Times
9 Connector SC/APC

Structure

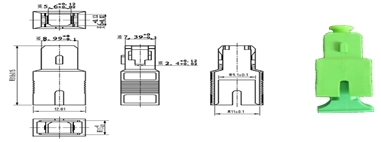

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:

1650nm FBG Reflector SC/APC

Working/storage conditions

parameter specification unit
Working temperature -25 ~ +65 °C
Working humidity 5~95 %RH
Storage temperature -40 ~ +85 °C
Storage humidity 5~95 %RH
