Interruptor óptico de 100 canais 1×2

Interruptor óptico de 100 canais 1 × 2

Chassi multimodo 850nm LC/PUC 2U RD-OSS-2X1-100-MM-2U

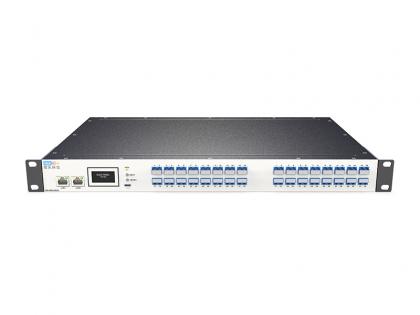

RD-OSS-2X1-100-MM-2U O switch óptico montado em rack consiste em 100 switches ópticos 1X2 combinados com dispositivos de controle de caminho óptico, que podem controlar o caminho óptico em curto alcance ou modo remoto por meio de comunicação serial e comunicação Ethernet . Ele desempenha um papel importante em aplicações de comunicação óptica. O interruptor óptico é usado principalmente em: monitoramento óptico multicanal em sistema de transmissão óptica, comutação automática de fonte / detector multi-luz LAN e sistema de monitoramento dinâmico multiponto de sensor óptico, sistema de teste óptico para fibra óptica, testes de dispositivos ópticos, redes e cabos de engenharia de campo; Instalação e ajuste de dispositivos ópticos.

Especificações

Diagrama de caminho óptico

(Diagrama óptico interno, 100 interruptores ópticos 1X2, suporte para comunicação bidirecional)

Instruções

1.Painel mostra

Painel frontal

ï¼1ï¼Alimentação: botão para ligar e desligar o dispositivo.

ï¼2ï¼RJ45: Interface de comunicação Ethernet 10/100M.

ï¼3ï¼RS-232: Interface de comunicação RS-232.

ï¼4ï¼Interface ópticaï¼25 interfaces de fibra óptica com flange quádrupla LC (bidirecional), um total de 100 interfaces LC, correspondendo às portas de entrada 1-100.

ï¼5ï¼Display LCD: endereço do dispositivo, canal atual e exibição de informações relacionadas.

ï¼6ï¼â² - Tecla mover para cima; â¼ - Tecla Mover para baixo; Entrar - tecla OK; Esc - Cancela a chave.

Painel real

Interface óptica

50 adaptadores quad LC, um total de 200 interfaces LC, correspondendo a 200 interfaces de saída (suporte bidirecional)

1-1, 1-2: representa a saída 1 e a saída 2 do Grupo 1

2-1, 2-2: representa a saída 1 e a saída 2 do grupo 2

3-1, 3-2: representa a saída 1 e a saída 2 do Grupo 3

...

100-1, 100-2: representa a saída 1 e a saída 2 do grupo 100

(Suporte bidirecional).

Configuração de fábrica

• Porta serial definida para 9600 baud, 8 bits de dados e 1 bit de parada, sem verificação de paridade.
• Endereço IP: 192.168.1.100; Porta de comunicação: 5000
• Protocolo de porta de rede: Servidor TCP, UDP (porta fixa: 18888)

Observação: os usuários têm requisitos especiais, exceto.
